Sprawdziany do sprawdzenia poprawności zakucia węża

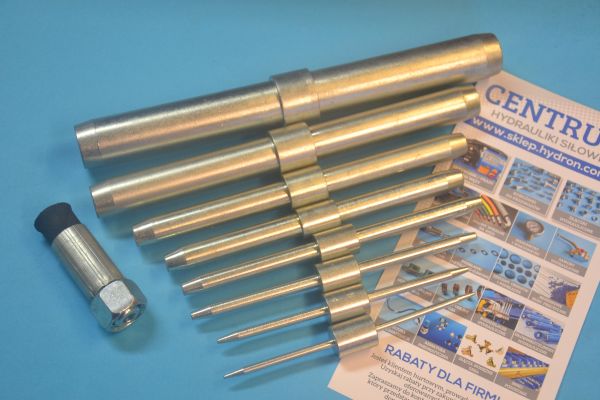

W swojej ofercie posiadamy specjalne bolce / sprawdziany do węży hydraulicznych. Sprawdziany służą do sprawdzania poprawności zaciśniętego przewodu ( sprawdzenie prawidłowego przewężenia końcówki ). Zestaw składa się z 8 części : DN6,8,10,13,16,20,25,32. Bolce są jednym ze sposobów sprawdzania poprawności zakucia przewodu hydraulicznego. Innym sposobem sprawdzenia jest pomiar średnicy tulejki po zakuciu

Jak korzystać ze sprawdzianów do przewodów?

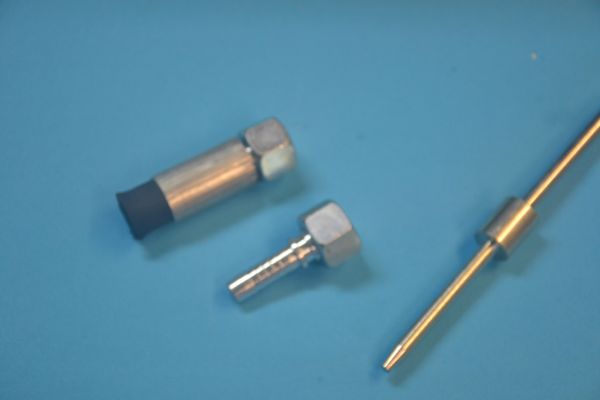

1. Na zdjęciu widzimy końcówkę przed i po zaciśnięciu.

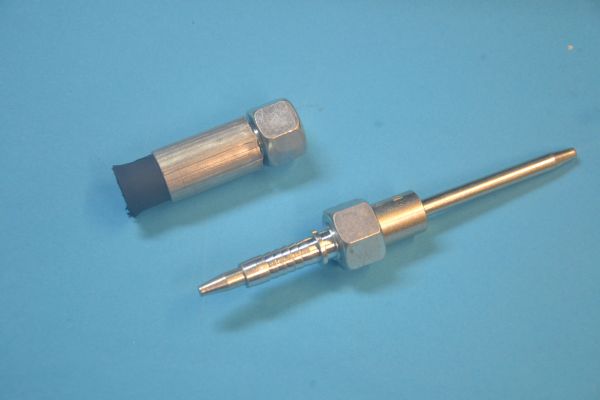

2.  Sprawdzian wkładamy do końcówki przed zaciśnięciem ( widzimy, że sprawdzian przechodzi przez końcówkę )

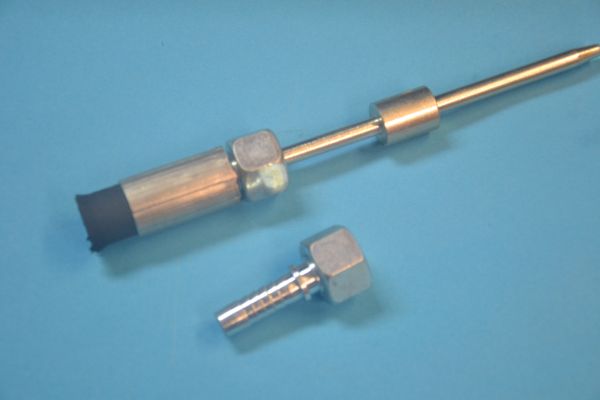

3. Ten sam sprawdzian po prawidłowym zaciśnięciu przewodu nie powinien przechodzić przez końcówkę.

Bolec sprawdzający jako jedno z narzędzi do kontroli poprawności zakucia przewodów hydraulicznych

Bolec sprawdzający – co to jest i jak działa?

Bolec sprawdzający (lub sprawdzian do zacisku) to specjalistyczne narzędzie wykorzystywane w hydraulice siłowej do kontroli jakości zakucia przewodów hydraulicznych. Jego głównym zadaniem jest weryfikacja, czy końcówka przewodu została prawidłowo zaciśnięta i czy spełnia wymagane standardy bezpieczeństwa i szczelności. Narzędzie to pomaga uniknąć kosztownych awarii spowodowanych niewłaściwym zaciśnięciem przewodu, co jest kluczowe w instalacjach hydraulicznych, gdzie działają wysokie ciśnienia.

Jak używać bolca sprawdzającego?

1. Przygotowanie przewodu: Upewnij się, że przewód hydrauliczny jest gotowy do testu. Zakucie powinno być wykonane zgodnie z wytycznymi z tabeli zaciskania węży
2. Wybór odpowiedniego bolca: Dobierz bolec sprawdzający o odpowiednich wymiarach, dostosowany do średnicy przewodu i końcówki.
3. Test poprawności zakucia: Włóż bolec sprawdzający do otworu zakucia. Narzędzie powinno pasować idealnie – nie powinno być zbyt luźne ani wymagać nadmiernej siły do włożenia.
4. Interpretacja wyniku: Jeśli bolec przechodzi przez zakucie bez nadmiernego luzu i oporu, zakucie można uznać za poprawne. W przypadku problemów (np. bolec nie mieści się w zakuciu lub widać nadmierne luzy), należy ponownie wykonać proces zakuwania.

Dlaczego warto stosować bolce sprawdzające?

• Precyzyjna kontrola: Zapewnia szybki i dokładny sposób oceny poprawności zakucia.
• Minimalizacja ryzyka: Chroni przed potencjalnymi awariami wynikającymi z niewłaściwego wykonania przewodu.
• Zgodność z normami: Pomaga w utrzymaniu standardów jakości zgodnych z wymaganiami branży hydrauliki siłowej.
