Mity i fakty o złączach z gwintem 9/16'' ORFS w hydraulice

W hydraulice siłowej prawidłowa identyfikacja połączeń gwintowanych decyduje o bezpieczeństwie i szczelności układu roboczego. Wokół amerykańskich standardów narosło jednak wiele nieporozumień, a jednym z najczęściej mylonych rozwiązań jest armatura z kategorii Gwint 9/16'' ORFS. Błędne założenia dotyczące uszczelnienia czy parametrów ciśnieniowych prowadzą do kosztownych wycieków, a nawet przestojów maszyn. Poniżej konfrontujemy popularne mity z faktami technicznymi i parametrami katalogowymi komponentów.

dodano: 07-10-2026
w kategorii Złączki hydrauliczne

Mity i fakty o złączach z gwintem 9/16'' ORFS w hydraulice

Zobacz pełną ofertę: Gwint 9/16'' ORFS

Mit 1: Gwint 9/16'' ORFS i JIC 9/16'' można stosować zamiennie

Powszechny błąd montażowy polega na założeniu, że skoro średnica gwintu wynosi dokładnie tyle samo, złączki są w pełni kompatybilne. Obydwa standardy posiadają wymiar gwintu w milimetrach równy 14,0-14,3zew./12,7-13,0wew., jednak różni je fundamentalna zasada uszczelnienia oraz norma wykonania. Rodzaje gwintów stosowanych w hydraulice siłowej jasno określają geometrię czoła złącza.

Dlaczego geometria uszczelnienia wyklucza bezpośredni montaż?

Złącza wykonane według normy Złącza ORFS (J1453 ) uszczelniają się doczołowo za pomocą pierścienia O-ring osadzonego w rowku na płaskiej powierzchni. Z kolei elementy produkowane według wytycznych Norma wykonania: Złącza JIC ISO 8434-2/JIC 37° J514 bazują na stożku uszczelniającym 37°. Wkręcenie końcówki JIC w gniazdo ORFS nie stworzy szczelnego układu, a jedynie zniszczy płaszczyznę czołową lub gwint.

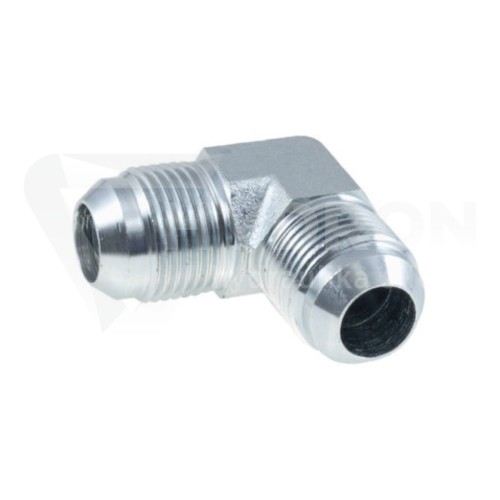

Kolanko BB 90° JIC 9/16" UNF: norma Złącza JIC ISO 8434-2/JIC 37° J514, ciśnienie pracy: 350 bar.

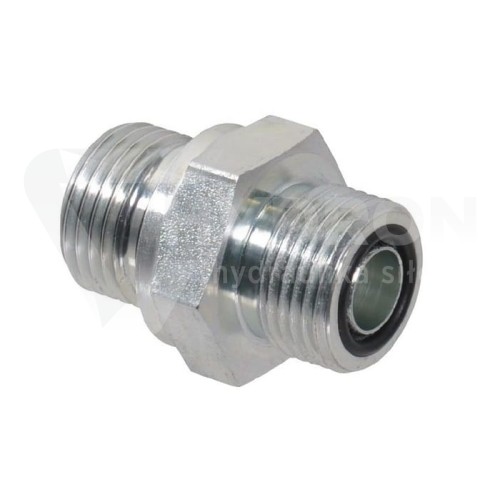

Przyłączka prosta ED 1/4" BSP / 9/16 ORFS: norma Złącza ORFS (J1453 ), ciśnienie pracy: 630 bar.

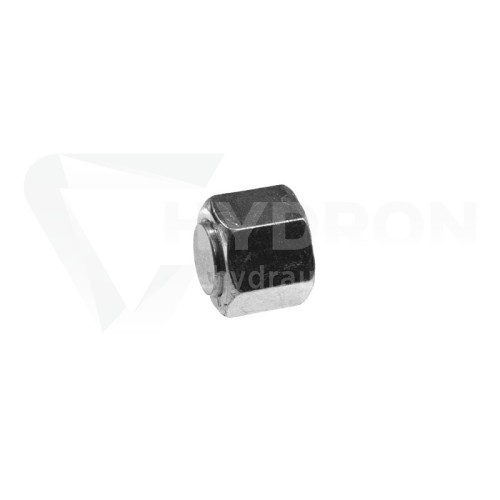

Korek / zaślepka ORFS 9/16" gwint wewnętrzny: norma Złącza ORFS (J1453 ), uszczelnienie płaskie z O-ringiem, ciśnienie pracy: 630 bar.

Kolanko BB 90° JIC 9/16" UNF20.48 PLNSPRAWDŹ

Przyłączka prosta ED 1/4" BSP / 9/16 ORFS11.80 PLNSPRAWDŹ

Korek / zaślepka ORFS 9/16" gwint wewnętrzny4.87 PLNSPRAWDŹ

Mit 2: Złącza czołowe z O-ringiem mają niską odporność ciśnieniową

Część użytkowników obawia się, że elastomerowe uszczelnienie w rowku złącza ORFS nie wytrzyma obciążeń w trudnych warunkach pracy maszyn budowlanych. W rzeczywistości to właśnie płaskie złącza czołowe zaprojektowano z myślą o eliminacji przecieków przy bardzo wysokich skokach ciśnienia roboczego.

Wytrzymałość korpusów złącznych i zabezpieczenia powierzchni

Fakty ze specyfikacji technicznej obalają ten pogląd. Konstrukcje stalowe z gwintem 9/16'' ORFS posiadają ciśnienie pracy sięgające 630 bar. Elementy te, takie jak kolanka czy zaślepki z gwintem zewnętrznym (AORFS), są zabezpieczane antykorozyjnie: ocynk ( w pasywacji białej ) lub powłoka ze stali automatowej pokrytej ocynkiem. Dodatkowo pracują w szerokim zakresie termicznym: Temperatura pracy: -20°C do + 120°C.

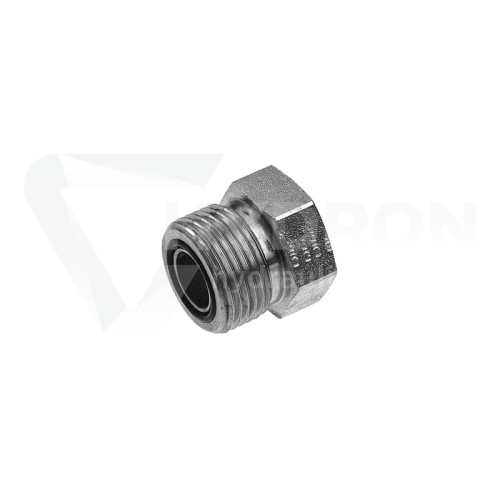

Korek / zaślepka AORFS 9/16" gwint zewnętrzny: ciśnienie pracy: 630 bar, temperatura pracy: -20°C do + 120°C.

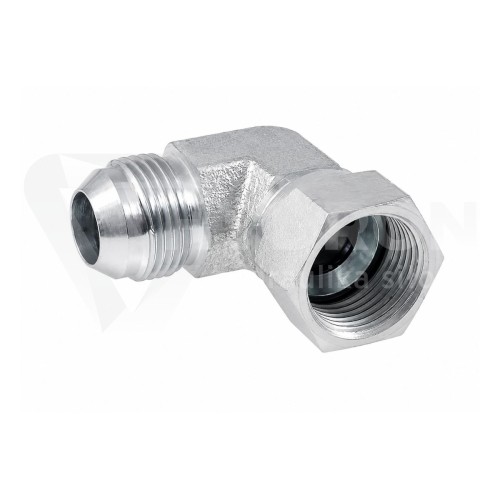

Kolanko AB 90° JIC 9/16": stal automatowa pokryta ocynkiem, ciśnienie pracy: 275 bar (wariant nastawny).

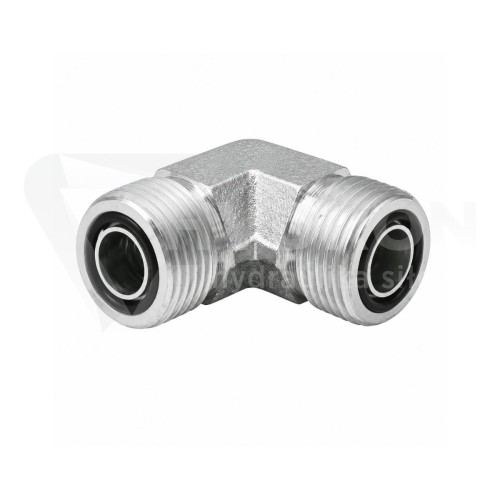

Kolanko hydrauliczne ORFS BB 9/16": stal automatowa pokryta ocynkiem, ciśnienie pracy: 630 bar.

Korek / zaślepka AORFS 9/16" gwint zewnętrzny7.52 PLNSPRAWDŹ

Kolanko AB 90° JIC 9/16"23.49 PLNSPRAWDŹ

Kolanko hydrauliczne ORFS BB 9/16"15.01 PLNSPRAWDŹ

Mit 3: Standard ORFS jest zamkniętym systemem bez możliwości adaptacji

Panuje przekonanie, że stosowanie połączeń ORFS wymusza przebudowę całej instalacji do jednolitego standardu amerykańskiego. Wielu serwisantów sądzi, że podłączenie do bloków zaworowych z gwintami calowymi BSP lub tradycyjnymi gniazdami UNF wymaga skomplikowanych modyfikacji. Aby dowiedzieć się więcej o precyzyjnej weryfikacji wymiarów, warto sprawdzić poradnik Jak zmierzyć gwint ? na naszym blogu.

Swobodna integracja z rozdzielaczami i blokami hydraulicznymi

Rzeczywistość warsztatowa pokazuje dużą elastyczność armatury adaptacyjnej. Przyłączki proste z uszczelnieniem miękkim ED umożliwiają bezpośrednie wkręcenie w porty z gwintem calowym lub UNF przy jednoczesnym zachowaniu wyjścia na instalację 9/16'' ORFS.

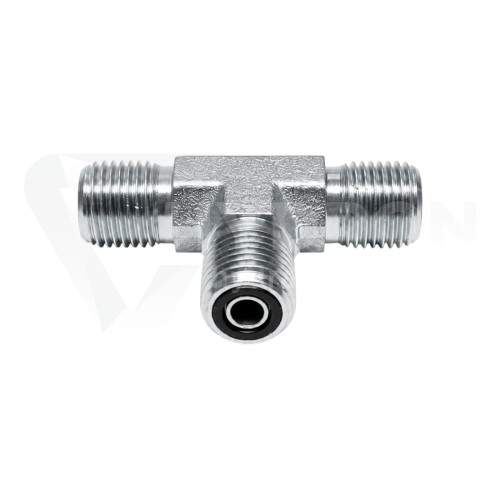

Trójnik BBB ORFS 9/16": Polska Norma: PN-65 M73147 Złączki trójnikowe, Norma wykonania: Złącza ORFS (J1453 ), ciśnienie pracy: 630 bar.
Złączka prosta BB ORFS 9/16-18": obustronny gwint zewnętrzny 9/16" ORFS, ciśnienie pracy: 630 bar.

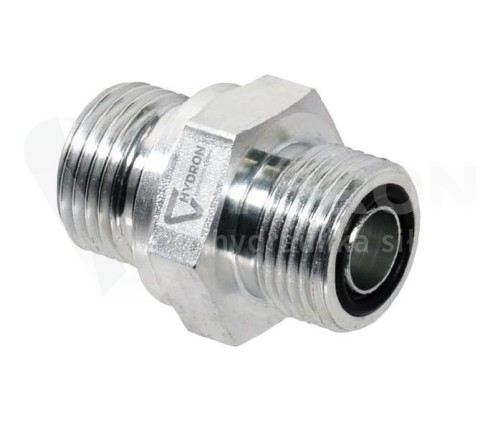

Przyłączka prosta ED UNF 1/2" / 9/16" ORFS: Rozmiar gwintu 1: 1/2'' UNF (12,4-12,7zew./11,3-11,6wew.), ciśnienie pracy: 630 bar.

Trójnik BBB ORFS 9/16"62.25 PLNSPRAWDŹ

Złączka prosta BB ORFS 9/16-18"20.05 PLNSPRAWDŹ

Przyłączka prosta ED UNF 1/2" / 9/16" ORFS10.58 PLNSPRAWDŹ

Mit 4: Każdy element złączny 9/16'' ma identyczne parametry robocze

Innym błędem jest traktowanie każdego komponentu z tym samym gwintem jako elementu o takich samych właściwościach mechanicznych. Typ konstrukcji złączki – stała, nastawna czy grodziowa – bezpośrednio determinuje jej dopuszczalne obciążenie robocze.

Konstrukcja korpusu a dopuszczalne ciśnienie

Złączki stałe oraz korki osiągają 630 bar, jednak elementy nastawne lub złączki z nakrętką kontrującą do montażu przez grodzie posiadają inne wartości graniczne. Zależność ta wynika z budowy mechanicznej korpusu oraz obecności ruchomej nakrętki.

Przyłączka prosta ED UNF 3/4" / 9/16" ORFS: Rozmiar gwintu 1: 3/4'' UNF (18,7-19,0zew./17,3-17,6wew.), ciśnienie pracy: 630 bar.

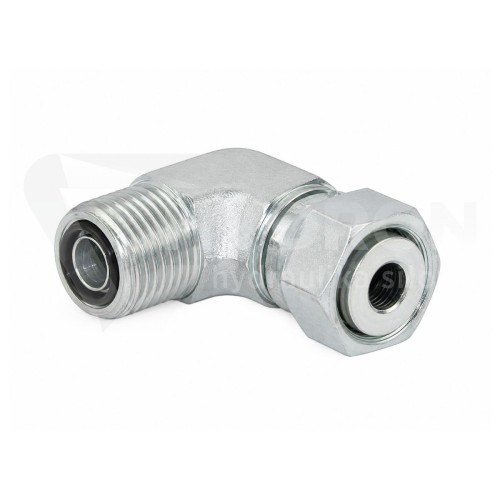

Kolanko AB 90° 9/16 ORFS: wariant nastawny (z jednej strony nakrętka, z drugiej gwint zewnętrzny), ciśnienie pracy: 420 bar.

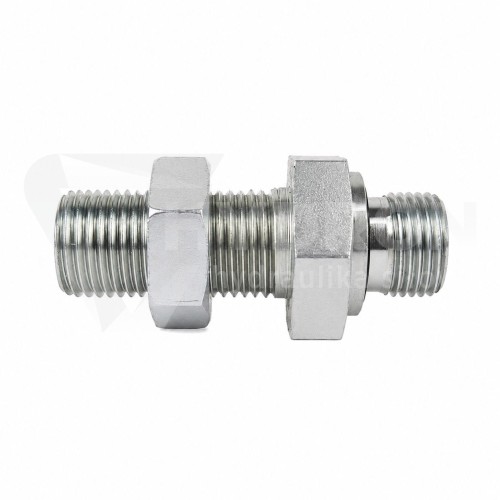

Złączka grodziowa 1/4"ED / 9/16 ORFS: Rozmiar gwintu 1: 1/4" BSP (12,9-13,1zew./11,4-11,9wew.), ciśnienie pracy: 350 bar.

Przyłączka prosta ED UNF 3/4" / 9/16" ORFS11.07 PLNSPRAWDŹ

Kolanko AB 90° 9/16 ORFS12.00 PLNSPRAWDŹ

Złączka grodziowa 1/4"ED / 9/16 ORFS10.95 PLNSPRAWDŹ

Produkt	Rozmiar gwintu 1	Ciśnienie pracy	Przeznaczenie	Oznaczenie wg VITILLO	Rozmiar gwintu 2
Kolanko BB 90° JIC 9/16" UNF	9/16'' JIC	350 bar	jako złączka ( łączenie )	LMJ06	9/16" JIC
Przyłączka prosta ED 1/4" BSP / 9/16 ORFS	1/4" BSP	630 bar	przyłączenie ( jako przyłączka )	AMO06MG04R	9/16" ORFS
Korek / zaślepka ORFS 9/16" gwint wewnętrzny	9/16'' ORFS	630 bar	zaślepienie gwintu	ATFGO06	—
Korek / zaślepka AORFS 9/16" gwint zewnętrzny	9/16'' ORFS	630 bar	zaślepienie gwintu	ATMO06	—
Kolanko AB 90° JIC 9/16"	9/16'' JIC	275 bar	jako złączka ( łączenie )	LMJ06FGJ06	9/16" JIC
Kolanko hydrauliczne ORFS BB 9/16"	9/16'' ORFS	630 bar	jako złączka ( łączenie )	LMO0606	9/16" ORFS
Trójnik BBB ORFS 9/16"	9/16'' ORFS	630 bar	jako złączka ( łączenie )	TMO0606	—
Złączka prosta BB ORFS 9/16-18"	9/16'' ORFS	630 bar	jako złączka ( łączenie )	AMO0606	9/16" ORFS
Przyłączka prosta ED UNF 1/2" / 9/16" ORFS	1/2'' UNF	630 bar	przyłączenie ( jako przyłączka )	AMO06MU05	9/16" ORFS
Przyłączka prosta ED UNF 3/4" / 9/16" ORFS	3/4'' UNF	630 bar	przyłączenie ( jako przyłączka )	AMO06MU08	9/16" ORFS
Kolanko AB 90° 9/16 ORFS	9/16'' ORFS	420 bar	jako złączka ( łączenie )	LMO06FGO06	9/16" ORFS
Złączka grodziowa 1/4"ED / 9/16 ORFS	1/4" BSP	350 bar	jako złączka ( łączenie )	—	9/16" ORFS

Rekomendacje doboru armatury złącznej

Precyzyjne dopasowanie komponentu zapobiega wyciekom oleju hydraulicznego i uszkodzeniu gniazd zaworowych:

Jeśli potrzebujesz połączyć przewód ORFS z korpusem rozdzielacza o gwincie calowym, wybierz Przyłączka prosta ED 1/4" BSP / 9/16 ORFS (630 bar).
Jeśli montujesz złącze przez ściankę maszyny lub wspornik, optymalnym wyborem będzie Złączka grodziowa 1/4"ED / 9/16 ORFS z przeciwnakrętką (350 bar).
Gdy konieczne jest ustawienie kąta odejścia instalacji pod nakrętkę, sięgnij po nastawne Kolanko AB 90° 9/16 ORFS (420 bar).
W instalacjach wymagających połączeń kątowych ze stałym gwintem zewnętrznym sprawdzi się Kolanko hydrauliczne ORFS BB 9/16" (630 bar).
Do czasowego lub trwałego zabezpieczenia przewodów wybierz odpowiednio Korek / zaślepka ORFS 9/16" gwint wewnętrzny lub wariant zewnętrzny Korek / zaślepka AORFS 9/16" gwint zewnętrzny.

Kompletną ofertę armatury, redukcji oraz elementów zaślepiających znajdziesz w dziale Gwint 9/16'' ORFS na sklep.hydron.com.pl.

Ten artykuł został przygotowany z wykorzystaniem sztucznej inteligencji (Media Agent AI). Materiał ma charakter informacyjny; jeśli zauważysz nieścisłość, skontaktuj się z nami.
