Wysokociśnieniowe układy hydrauliczne wymagają precyzyjnego dopasowania elementów złącznych, aby zagwarantować szczelność i bezpieczeństwo pracy maszyn. Kategoria obejmująca elementy takie jak Gwint 9/16" UNF stanowi fundament wielu instalacji calowych standardu amerykańskiego (JIC oraz ORFS). Prawidłowa identyfikacja skoku gwintu oraz typu uszczelnienia, czy to na stożku 74°, czy płaskim z o-ringiem – decyduje o bezawaryjności układu. Warto wiedzieć, jakie rodzaje gwintów stosowanych w hydraulice siłowej sprawdzają się pod konkretnymi obciążeniami roboczymi.
Zobacz pełną ofertę: Gwint 9/16" UNF
Końcówki wężowe i złącza grodziowe, kluczowe parametry
Projektując przewody i przejścia przez korpusy maszyn, inżynierowie stawiają na komponenty o ściśle określonych parametrach wytrzymałościowych. Wymiary gwintu 9/16" (14,0–14,3 mm z zewnątrz oraz 12,7–13,0 mm wewnątrz) zapewniają powtarzalność montażu w instalacjach mobilnych i stacjonarnych.
Optymalizacja przepływu i montaż przez ścianki
Elementy kątowe oraz złączki grodziowe pozwalają na bezpieczne prowadzenie linii hydraulicznej w ciasnych przestrzeniach konstrukcyjnych maszyn przemysłowych i budowlanych.
- Końcówka K45 ORFS 45° DN06 9/16” CATERPILLAR – dedykowana do węży o średnicy wewnętrznej Fi 6 mm (DN06, 1/4"), wykonana ze stali automatowej pokrytej ocynkiem. Zapewnia maksymalne ciśnienie pracy do 450 bar dzięki płaskiemu (czołowemu) uszczelnieniu ORFS.

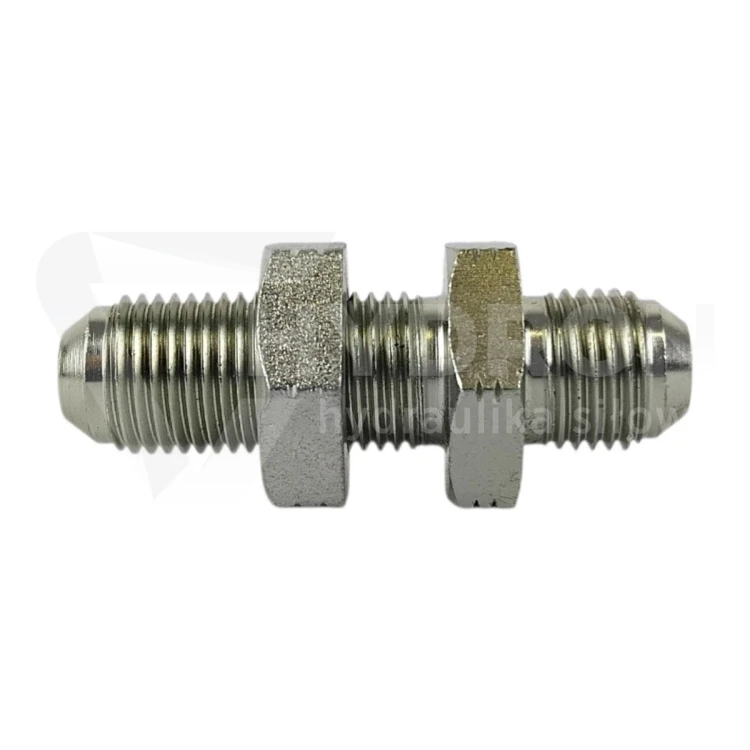

- Złączka grodziowa UNF 9/16" – proste przyłącze zgodne z normą ISO 8434-2 / JIC 37° J514, wyposażone w praktyczną przeciwnakrętkę (kontrę) do mocowania na ściankach i grodziach przy ciśnieniu roboczym do 345 bar.

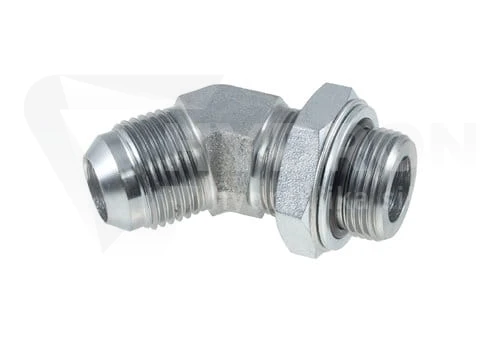

- Przyłączka kolankowa 45° JIC 9/16" UNF – złącze kątowe 45 stopni o ciśnieniu pracy 275 bar, wykonane w standardzie JIC 37°, ułatwiające bezkolizyjne wyprowadzenie linii zasilającej.
Końcówka K45 ORFS 45° DN06 9/16” CATERPILLAR
Złączka grodziowa UNF 9/16"
Przyłączka kolankowa 45° JIC 9/16" UNFZaślepki, trójniki i złączki proste JIC
Odpowiednie zabezpieczenie otwartych portów oraz tworzenie rozgałęzień instalacji wymaga zastosowania certyfikowanych komponentów. W warsztatach precyzyjna wiedza o tym, jak zmierzyć gwint, ułatwia bezbłędny dobór elementów złącznych.
Bezpieczeństwo serwisowe i budowa linii magistralnych
Standard JIC ISO 8434-2 opiera się na stożku 37° (uszczelnienie metal-metal), co zapewnia odporność na wahania temperatur od -20°C do +120°C oraz wysokie ciśnienia robocze.
- Korek / zaślepka UNF DKJ 9/16" na gwint zewnętrzny – element zabezpieczający w pasywacji białej (ocynk), pracujący w zakresie temperatur -20°C do +120°C przy ciśnieniu roboczym do 275 bar.
- Trójnik BBB JIC 9/16" UNF – rozdzielacz z trzema gwintami zewnętrznymi 9/16" JIC, spełniający normy ISO 8434-2 oraz PN-65 M73147, pracujący pod ciśnieniem do 345 bar.
- Złączka prosta BB JIC (UNF) 9/16-18" – wykonana ze stali węglowej ocynkowanej, uszczelniana na stożku zewnętrznym, gwarantująca wytrzymałość do 345 bar.
Korek / zaślepka UNF DKJ 9/16" na gwint zewnętrzny
Trójnik BBB JIC 9/16" UNF
Złączka prosta BB JIC (UNF) 9/16-18"Redukcje średnic i złącza z gwintem wewnętrznym
W rozbudowanych układach hydraulicznych często zachodzi potrzeba zmiany średnicy przewodów lub wpięcia w blok zaworowy za pomocą końcówki z nakrętką obrotową.
Dopasowanie przekrojów i elastyczność montażu
Dzięki zastosowaniu redukcji oraz końcówek kątowych DKJ z nakrętką instalatorzy zyskują swobodę łączenia modułów o odmiennych parametrach przepływu.
- Złączka prosta BB redukcja UNF 7/8-14 / 9/16 JIC – trwała redukcja ze stali węglowej ocynkowanej, łącząca gwint 7/8" (22,0–22,2 mm zew.) z 9/16", pracująca przy ciśnieniu roboczym do 240 bar.
- Końcówka 45° DKJ DN10 9/16" UNF – końcówka kątowa 45° ze stali automatowej do węża DN10 (3/8"), uszczelniana na stożku 74°, z ciśnieniem maksymalnym 350 bar.

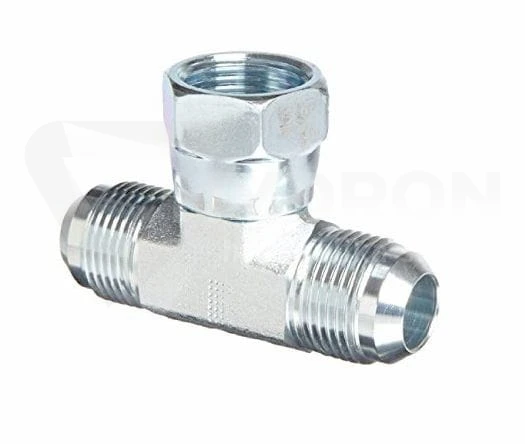

- Trójnik BAB JIC 9/16" – trójnik asymetryczny posiadający dwa gwinty zewnętrzne i jeden wewnętrzny, przystosowany do ciśnienia 275 bar w zakresie temperatur od -20°C do +120°C.
Złączka prosta BB redukcja UNF 7/8-14 / 9/16 JIC
Końcówka 45° DKJ DN10 9/16" UNF
Trójnik BAB JIC 9/16"Trójniki nastawne i przyłączki kątowe 90°
Precyzyjne ustawienie kąta odejścia przewodu bez naprężeń skrętnych węża to podstawowy wymóg trwałej instalacji. Złączki nastawne i kolanka 90° rozwiązują problemy ograniczonej przestrzeni w pobliżu rozdzielaczy i siłowników.
Pewne uszczelnienie i wysoka odporność na ciśnienie
Solidny korpus złączki z nakrętką kontrującą pozwala na dokładne pozycjonowanie kierunku złącza przed ostatecznym dociągnięciem.
- Trójnik BBA JIC 9/16" – trójnik nastawny niesymetryczny o ciśnieniu roboczym 275 bar, zgodny z normą ISO 8434-2 oraz PN-65 M73147.
- Przyłączka kolankowa 90° JIC 9/16" UNF – kolanko hydrauliczne 90 stopni montowane na płasko z przeciwnakrętką, wytrzymujące ciśnienie 275 bar.
- Przyłączka prosta ED JIC 9/16 / 9/16 JIC – proste złącze przyłączeniowe JIC 9/16" o ciśnieniu pracy do 345 bar, zapewniające stabilne parametry hydrauliczne.
Trójnik BBA JIC 9/16"
Przyłączka kolankowa 90° JIC 9/16" UNF
Przyłączka prosta ED JIC 9/16 / 9/16 JICRekomendacje eksperta, jak dobrać odpowiedni element?
Wybór optymalnego złącza zależy od specyfiki maszyny i ciśnienia roboczego instalacji:
- Jeśli zakuwasz wąż do maszyn budowlanych typu Caterpillar pod najwyższe ciśnienia do 450 bar, wybierz Końcówkę K45 ORFS 45° DN06 9/16” CATERPILLAR z czołowym uszczelnieniem płaskim.
- Jeśli prowadzisz przewód hydrauliczny przez ścianę zbiornika lub ramę maszyny, postaw na Złączkę grodziową UNF 9/16" z solidną przeciwnakrętką.
- Gdy potrzebujesz rozdzielić strumień oleju na dwa obwody z gwintami zewnętrznymi, najlepszym rozwiązaniem będzie Trójnik BBB JIC 9/16" UNF (345 bar).
- W przypadku konieczności redukcji z większego przewodu na mniejszy, niezawodna okaże się Złączka prosta BB redukcja UNF 7/8-14 / 9/16 JIC.
W sklepie Hydron zamówienia realizowane są w ciągu 2–5 dni roboczych z magazynu, z darmową dostawą kurierską i paletową już od 100 zł brutto oraz opcją odbioru osobistego w Złotowie również w soboty.
Ten artykuł został przygotowany z wykorzystaniem sztucznej inteligencji (AI). Materiał ma charakter informacyjny; jeśli zauważysz nieścisłość, skontaktuj się z nami.
