Sprawdź, jak dobierać uchwyty i obejmy do rur i przewodów hydraulicznych. Dowiedz się, dlaczego sam proces mocowania tych elementów jest tak istotny dla prawidłowej pracy całego układu.

dodano: 25-12-2025

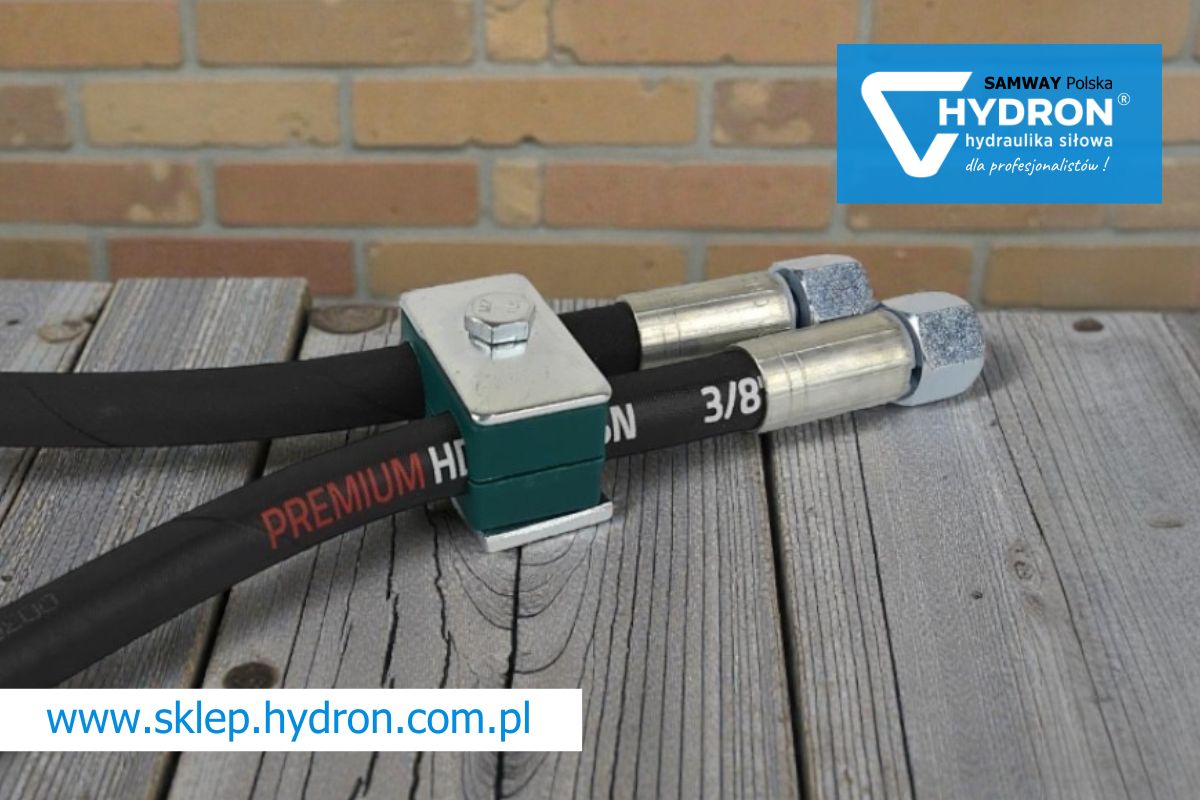

Mocowanie rur i przewodów w układach hydraulicznych – jak dobrać uchwyty i obejmy?

Prawidłowy dobór uchwytów i obejm do montażu rur i przewodów w hydraulice siłowej ma kluczowe znaczenie dla prawidłowej pracy układy. W ten sposób zabezpiecza się go przed niekontrolowanym przemieszczaniem się komponentów, a także związanymi z tym usterkami. Dowiedz się, jaką funkcję pełnią uchwyty i obejmy oraz jak dobierać je pod konkretny system hydrauliki siłowej.

Prawidłowe mocowanie rur i przewodów w hydraulice siłowej – dlaczego jest tak ważne?

Dbałość o prawidłowy i skrupulatny montaż rur i przewodów to obowiązek każdej osoby, która odpowiada za konstrukcję układu hydrauliki siłowej. Co do zasady systemy tego typu pracują w trudnych warunkach oraz poddawane są znacznym obciążeniom. To sprawia, że nie ma miejsca na żaden, nawet najmniejszy błąd. Właściwy dobór uchwytów i obejm, a następnie prawidłowe ich użycie, zapewniają:

stabilizację i zmniejszone ryzyko niekontrolowanego przemieszczania się rur i przewodów w układzie, w tym w trakcie pracy systemu, gdy elementy te narażone są na wibracje i zmienne ciśnienie,
zwiększone bezpieczeństwo eksploatacji układy przy mniejszym zagrożeniu wycieków czy uszkodzeń mechanicznych,
tłumienie drgań poprzez zastosowanie dodatkowych wkładek tłumiących, co wydłuża żywotność przewodów hydraulicznych i innych elementów,
prostszy serwis i konserwację układów hydraulicznych, w tym możliwość dokonywania modernizacji systemu lub jego modyfikacji.

Właśnie dlatego niezwykle ważne jest to, aby korzystać tylko z wysokiej jakości komponentów od sprawdzonych dostawców. W sklepie Hydron dbamy o to, aby każdy produkt z asortymentu spełniał najwyższe standardy w tym zakresie.

Sprawdź: Mocowanie rur i przewodów hydraulicznych.

Co wziąć pod uwagę przy doborze uchwytów i obejm do montażu?

W procesie doboru uchwytów i norm do mocowania rur i przewodów hydraulicznych warto stosować się do standardu z normy DIN 3015. Dokument ten określa przede wszystkim:

konstrukcję i wymiary uchwytów,
serie uchwytów według ciężaru i zastosowania,
rodzaje materiałów i sposób montażu,
zgodność z innymi elementami systemu do montażu.

Pod względem specyfikacji technicznej i właściwości danego elementu mocującego warto zwrócić szczególną uwagę na:

średnicę zewnętrzną rury lub przewodu i dopasowanie pod tym kątem obejmy/uchwytu,
typ i serię uchwytów oraz dopasowanie jej do zastosowań lekkich lub ciężkich,
materiał wykonania elementu, np.: poliamid, polipropylen, stal nierdzewna, aluminium,
dodatkowe podkładki i elementy tłumiące drgania i chroniące przed przetarciem przewodów,
środowisko pracy układu, w tym temperaturę otoczenia, temperaturę oleju hydraulicznego, wilgotność powietrza czy występujące zanieczyszczenia,
rozmieszczenie uchwytów w instalacji oraz warunki montażu, np.: na szynach, przykręcane itd.

Przeczytaj: Przegląd uchwytów do rur – rodzaje, zastosowanie i dobór.

Dobre praktyki przy montażu rur i przewodów w układach hydraulicznych

Podczas montażu rur i przewodów hydraulicznych zwróć uwagę na odpowiednie odstępy pomiędzy pojedynczymi uchwytami. Odległość dostosowuje się w zależności od długości przewodu oraz jego elastyczności zgodnie z zasadą, że przy krótszych odcinkach stosuje się więcej mocowań na tej samej odległości. Do tego zaleca się montaż uchwytów przed i za łukiem przy zmianie kierunku prowadzenia przewodu. Zwiększa to stabilność układu oraz redukuje naprężenia, zabezpieczając przed rozszczelnieniami. Pamiętaj o tym, aby każdy element mocujący przytwierdzać tylko do solidnej i stabilnej podstawy.

Uchwyty i obejmy z naszego asortymentu

W sklepie Hydron oferujemy szeroki wybór uchwytów i obejm do rur i przewodów hydraulicznych. Różnią się charakterystyką wykonania oraz typem montażu, dzięki czemu dopasujesz je bezpośrednio do danej aplikacji. Proponujemy również płytki do uchwytów, które zwiększają stabilizację połączenia. Wśród oferowanych przez nas elementów znajdziesz m.in.:

Zachęcamy do dokładnego zapoznania się ze specyfikacją techniczną, właściwościami oraz przeznaczeniem wybranych produktów, a następnie do składania zamówień bezpośrednio w naszym sklepie online. Masz pytania lub wątpliwości? Skontaktuj się z naszym ekspertem.
