Jak wybrać elementy z gwintem M20x1,5? Praktyczny poradnik zakupowy

Wprowadzenie do standardu M20x1,5 w hydraulice siłowej

W świecie hydrauliki siłowej odpowiednie dopasowanie gwintów decyduje o bezawaryjnej pracy maszyn, bezpieczeństwie operatorów oraz braku kosztownych przestojów. Jednym z najpopularniejszych i najbardziej niezawodnych standardów metrycznych stosowanych w ciężkich układach wysokociśnieniowych jest gwint M20x1,5, najczęściej występujący w serii ciężkiej oznaczanej jako 12S (przeznaczonej na rurkę o zewnętrznej średnicy 12 mm). Wybór odpowiednich złączy, trójników czy kolanek bywa wyzwaniem, zwłaszcza gdy na szali leży szczelność przy ciśnieniach sięgających nawet 630 barów.

W tym poradniku wyjaśnimy, na co zwrócić uwagę podczas kompletowania instalacji hydraulicznej opartej na gwincie M20x1,5. Dowiesz się, czym różnią się poszczególne konfiguracje złączy oraz jak dobrać elementy, które idealnie odpowiedzą na Twoje potrzeby techniczne. Niezależnie od tego, czy serwisujesz maszynę rolniczą, modernizujesz linię produkcyjną, czy pracujesz w warsztacie mechanicznym – właściwy dobór komponentów to klucz do sukcesu.

Złączki proste, fundament stabilnego połączenia

Złączki proste to podstawowe elementy łączące przewody hydrauliczne w linii prostej. Przy ich wyborze kluczowe znaczenie ma rodzaj uszczelnienia oraz konfiguracja gwintów wewnętrznych (nakrętnych, oznaczanych często jako „A”) i zewnętrznych (oznaczanych jako „B”). Wybierając złączki proste, warto zwrócić uwagę na ich odporność ciśnieniową. Wersje ciężkie (12S) wykonane z wysokiej jakości stali ocynkowanej gwarantują bezproblemową pracę nawet przy ekstremalnym obciążeniu do 630 bar.

Jeśli potrzebujesz połączyć dwa przewody zakończone gwintem zewnętrznym, idealnym rozwiązaniem będzie złączka z dwoma nakrętkami (AA). W przypadku konieczności przedłużenia linii z gwintami wewnętrznymi, niezastąpiona okaże się złączka z dwoma gwintami zewnętrznymi (BB), która dzięki stożkowemu samo-uszczelnieniu gwarantuje absolutną szczelność bez konieczności stosowania dodatkowych taśm czy klejów. Z kolei złączka mieszana (AB) pozwala na elastyczne przejście z gwintu zewnętrznego na wewnętrzny, co jest niezwykle pomocne przy podłączaniu rozdzielaczy lub siłowników.

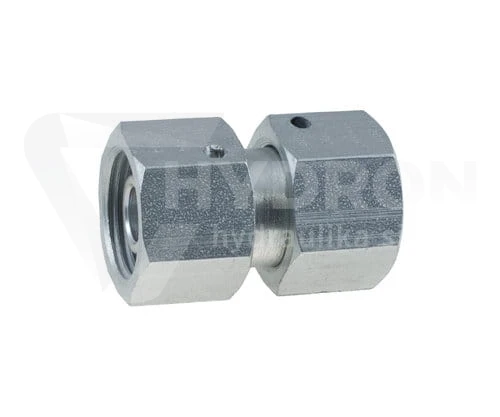

Złączka prosta AA M20x1,5 12S13.54 PLNSPRAWDŹ

Złączka prosta BB M20X1,5 12S5.12 PLNSPRAWDŹ

Złączka AB M20X1,5 12S13.25 PLNSPRAWDŹ

Kierowanie i rozdzielanie przepływu, kolanka i trójniki symetryczne

W ciasnych przestrzeniach maszyn rolniczych czy budowlanych rzadko kiedy mamy możliwość prowadzenia przewodów wyłącznie w linii prostej. W takich sytuacjach niezbędne stają się kolanka hydrauliczne 90° oraz trójniki symetryczne, które pozwalają na bezpieczne i bezkolizyjne załamanie toru węża lub rozdzielenie strumienia oleju na kolejne sekcje.

Przy wyborze kolanka warto zwrócić uwagę, czy potrzebujemy wersji stałej (z dwoma gwintami zewnętrznymi BB), czy wersji nastawnej (AB), która posiada z jednej strony ruchomą nakrętkę. Kolanko nastawne pozwala na precyzyjne ustawienie kąta wyjścia węża już po wkręceniu złączki w korpus urządzenia, co znacząco ułatwia montaż w trudno dostępnych miejscach. Do symetrycznego rozgałęzienia linii idealnie nadaje się klasyczny trójnik BBB z trzema gwintami zewnętrznymi, wykonany z wytrzymałej stali automatowej pokrytej ochronną warstwą cynku zapobiegającą korozji.

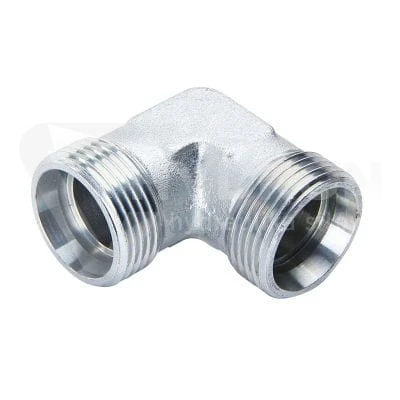

Kolanko BB 90° M20X1,5 12S21.08 PLNSPRAWDŹ

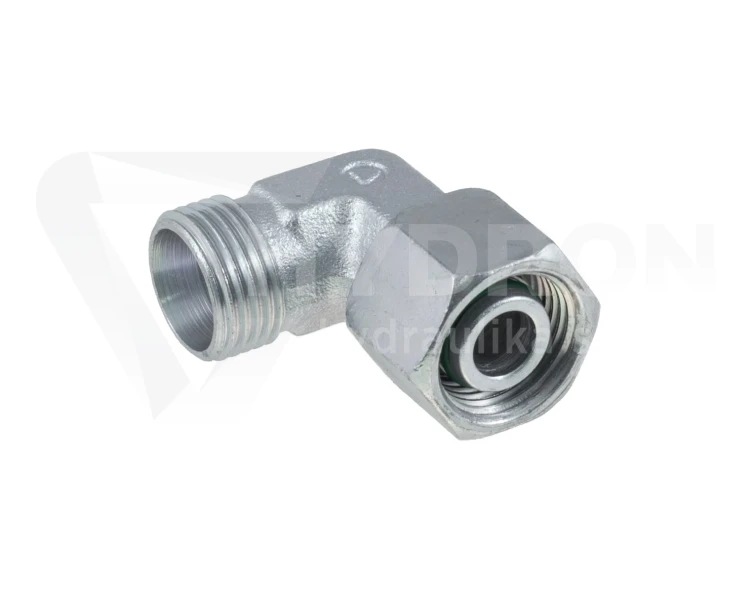

Kolanko AB 90° M20x1,5 12S22.89 PLNSPRAWDŹ

Trójnik BBB M20X1,5 12S24.10 PLNSPRAWDŹ

Trójniki niesymetryczne, precyzyjne dopasowanie do konfiguracji węży

W zaawansowanych instalacjach hydraulicznych bardzo często zachodzi potrzeba rozgałęzienia przepływu w taki sposób, aby połączyć ze sobą przewody o różnych zakończeniach (np. dwa węże z nakrętkami i jeden z gwintem zewnętrznym). Tutaj z pomocą przychodzą trójniki niesymetryczne. Oznaczenia takie jak BBA, ABA czy BAA określają kolejność i rodzaj gwintów na poszczególnych wyjściach trójnika.

• BBA: Posiada dwa gwinty zewnętrzne na ramionach przelotowych oraz jeden wewnętrzny (nakrętkę) na odgałęzieniu bocznym.
• ABA: Posiada gwint zewnętrzny, nakrętkę pośrodku oraz gwint zewnętrzny na drugim końcu przelotu.
• BAA: Posiada dwa gwinty wewnętrzne (nakrętne) i jeden zewnętrzny, co pozwala na bezpośrednie wpięcie do elementów wymagających uszczelnienia stożkowego bez dodatkowych adapterów.

Wybór odpowiedniej konfiguracji trójnika pozwala zredukować liczbę stosowanych złączek pośrednich, co nie tylko zmniejsza koszty, ale przede wszystkim ogranicza liczbę potencjalnych punktów nieszczelności w układzie hydraulicznym.

Trójnik BBA M20x1,5 12S25.39 PLNSPRAWDŹ

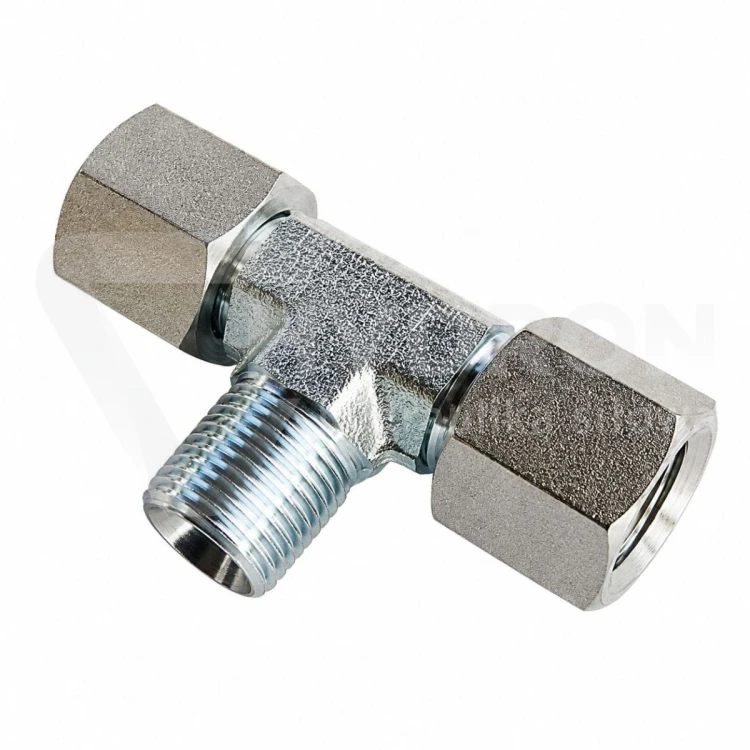

Trójnik ABA M20x1,5 12S22.07 PLNSPRAWDŹ

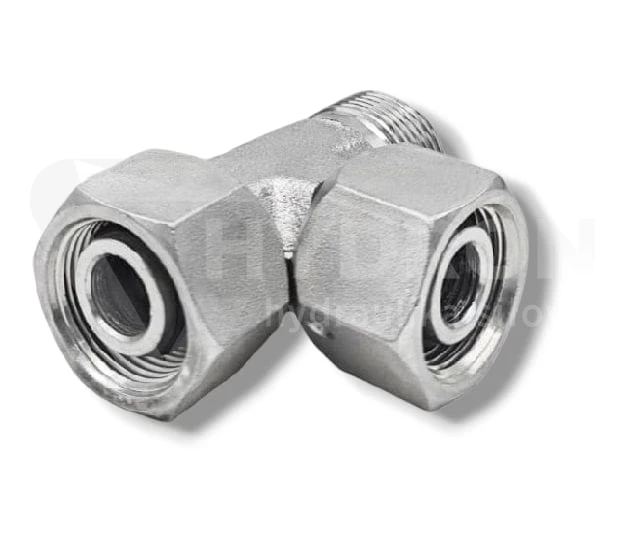

Trójnik BAA M20x1,5 12S21.57 PLNSPRAWDŹ

Montaż grodziowy i adaptacja, stabilność w trudnych warunkach

W maszynach budowlanych i rolniczych węże hydrauliczne często przechodzą przez metalowe ścianki działowe (grodzie) lub ramy konstrukcyjne. Aby zapobiec przecieraniu się elastycznych przewodów o ostre krawędzie blach, stosuje się złączki grodziowe. Pozwalają one na sztywne i bezpieczne zamocowanie linii hydraulicznej na ściance za pomocą przeciwnakrętki (kontry).

Jeśli przestrzeń montażowa wymaga natychmiastowego skrętu przewodu tuż za grodzią, idealnym wyborem będzie złączka kolankowa grodziowa, która łączy zalety stabilnego mocowania z ergonomicznym kątem 90°. Z kolei w przypadku konieczności połączenia dwóch elementów o gwintach zewnętrznych bez użycia ruchomych nakrętek, doskonałym, niskobudżetowym rozwiązaniem jest klasyczna mufa gwintowana M20x1,5 wykonana z wysokogatunkowej stali automatowej, odpornej na uszkodzenia mechaniczne i wysokie ciśnienia robocze.

Złączka grodziowa M20x1,5 12S16.57 PLNSPRAWDŹ

Mufa, mufka gwintowana M20X1,56.01 PLNSPRAWDŹ

Złączka kolankowa grodziowa M20x1,5 12S23.99 PLNSPRAWDŹ

Podsumowanie, dlaczego warto zamówić w Hydron?

Wybór odpowiednich elementów z gwintem M20x1,5 (seria ciężka 12S) to gwarancja bezpieczeństwa i ciągłości pracy Twoich maszyn. Kompletując zamówienie w sklepie Hydron, zyskujesz nie tylko dostęp do najwyższej jakości komponentów ze stali ocynkowanej odpornej na ekstremalne ciśnienia, ale także wyjątkowe korzyści logistyczne.

Dbamy o Twój czas i budżet, oferujemy darmową dostawę już od 100 zł brutto, która obejmuje również przesyłki wielkogabarytowe i paletowe realizowane przez sprawdzonych kurierów (JAS, Raben, GLS, DPD, InPost). Wszystkie zamówienia na produkty dostępne w magazynie realizujemy ekspresowo w ciągu 2-5 dni roboczych. Jeśli mieszkasz w okolicach Złotowa, możesz odebrać swoje zamówienie osobiście w naszej placówce - jesteśmy dla Ciebie otwarci również w soboty! Postaw na profesjonalne partnerstwo i zabezpiecz swój park maszynowy już dziś.
