Czym są końcówki oczkowe metryczne (P01) i jak działają?
Projektowanie i serwisowanie układów hydrauliki siłowej wymaga nie tylko wiedzy, ale też precyzyjnego doboru komponentów. W miejscach, gdzie przestrzeń montażowa jest mocno ograniczona, niezastąpionym rozwiązaniem okazują się końcówki oczkowe metryczne (P01), powszechnie nazywane złączami typu BANJO. Ich unikalna konstrukcja pozwala na doprowadzenie oleju pod wysokim ciśnieniem pod kątem 90 stopni, co znacząco ułatwia prowadzenie przewodów w ciasnych zakamarkach maszyn rolniczych, budowlanych czy przemysłowych. Wybór odpowiedniego elementu decyduje o szczelności i trwałości całego układu. Na co zatem zwrócić uwagę przy zakupie, aby uniknąć kosztownych awarii?
Końcówki oczkowe metryczne (P01), oznaczane również jako RNM, to specyficzny rodzaj armatury hydraulicznej. W przeciwieństwie do standardowych złączy prostych, końcówka oczkowa współpracuje ze specjalną śrubą przelewową (drążoną). Olej hydrauliczny przepływa przez wnętrze śruby, a następnie przez otwory boczne trafia bezpośrednio do wnętrza oczka i dalej do elastycznego przewodu. Tego typu połączenia hydrauliczne charakteryzują się niezwykle zwartą budową. Pozwalają na swobodne ustawienie kąta odejścia węża przed ostatecznym dokręceniem śruby, co jest kluczowe przy montażu w trudnodostępnych miejscach. Aby zapewnić maksymalną wytrzymałość na wysokie ciśnienia robocze, końcówki te produkowane są z wysokiej jakości materiałów. Warto wiedzieć, z jakiej stali wykonane są zakucia i złączki, najczęściej jest to wytrzymała stal automatowa pokryta warstwą ocynku, co gwarantuje doskonałą odporność na korozję i uszkodzenia mechaniczne.
Na co zwrócić uwagę przy wyborze końcówki oczkowej P01?
Dobór odpowiedniej końcówki oczkowej wymaga dokładnego przeanalizowania kilku kluczowych parametrów geometrycznych i technicznych. Błąd na tym etapie może skutkować nieszczelnością lub brakiem możliwości montażu elementu.
Średnica nominalna węża (DN), podstawa bezpiecznego przepływu
Parametr DN określa wewnętrzną średnicę węża hydraulicznego, na którym ma zostać zaciśnięta końcówka. Musi być on idealnie dopasowany do węża, aby tuleja zaciskowa mogła prawidłowo i bezpiecznie scalić oba elementy. Najpopularniejsze rozmiary to:
- DN06 (1/4") – stosowany w układach sterowania i hydraulice niskolitrażowej.
- DN10 (3/8") – uniwersalny rozmiar w średnich układach roboczych.
- DN12 (1/2") oraz większe (DN16, DN20) – przeznaczone do układów o wysokim natężeniu przepływu.
Średnica wewnętrzna oczka (D) oraz wysokość łba (H)
Średnica wewnętrzna oczka (D) musi odpowiadać zewnętrznej średnicy gwintu śruby przelewowej. Z kolei wysokość łba (H) określa grubość oczka – parametr ten jest kluczowy do prawidłowego doboru długości śruby drążonej oraz podkładek uszczelniających (miedzianych lub metalowo-gumowych).
Rozwiązania dla mniejszych średnic przewodów (DN06 - DN08)
W układach sterowania, precyzyjnej hydraulice oraz w maszynach o mniejszym zapotrzebowaniu na przepływ cieczy roboczej, doskonale sprawdzają się końcówki o mniejszych średnicach nominalnych. Zapewniają one wysoką precyzję i łatwość prowadzenia elastycznych węży w bardzo ograniczonej przestrzeni. Wybór modeli z fabrycznie dołączoną śrubą dodatkowo przyspiesza montaż i eliminuje ryzyko niedopasowania gwintów.
Końcówka oczkowa P01 DN06 D12 H12
Końcówka oczkowa P01 DN06 D16 H16
Końcówka oczkowa P01 DN08 D10 H10 + ŚrubaOptymalny wybór do standardowych układów (DN10 - DN12)
Średnie średnice przewodów, takie jak DN10 i DN12, stanowią absolutny standard w większości maszyn rolniczych oraz średnich maszyn budowlanych. To tutaj najczęściej zachodzi potrzeba przesyłania większych ilości oleju pod wysokim ciśnieniem, przy jednoczesnym zachowaniu elastyczności instalacji. Odpowiednio dobrana wysokość łba (H) oraz średnica oczka (D) gwarantują stabilność połączenia nawet przy nagłych skokach ciśnienia w układzie.
Końcówka oczkowa P01 DN10 D22 H25
Końcówka oczkowa P01 DN12 D16 H20

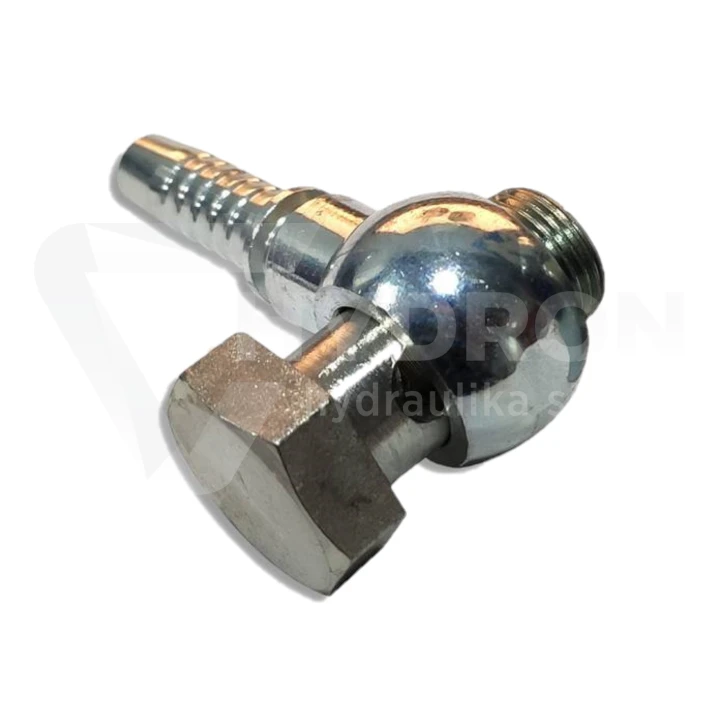

Końcówka oczkowa P01 DN10 D12 H12 + ŚrubaKońcówki do zadań specjalnych o wysokim przepływie (DN16 - DN20)
W ciężkim sprzęcie budowlanym, dużych maszynach leśnych czy zaawansowanych liniach przemysłowych, kluczowe znaczenie ma przepustowość. Zastosowanie zbyt małych przekrojów mogłoby prowadzić do dławienia przepływu, przegrzewania się oleju oraz spadków wydajności. Końcówki o rozmiarach DN16 oraz DN20 pozwalają na bezproblemową pracę w najbardziej wymagających warunkach, gdzie liczy się każda sekunda niezawodnej pracy maszyn.

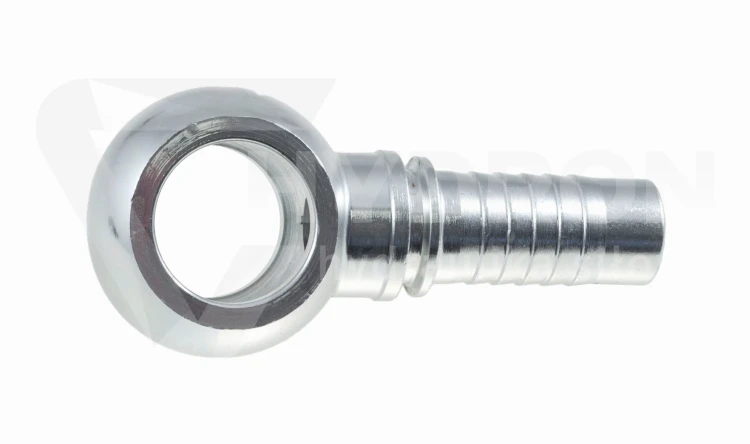

Końcówka oczkowa P01 DN16 D18 H20
Końcówka oczkowa P01 DN20 D26
Końcówka oczkowa P01 DN20 D30Alternatywne kąty i kompletne zestawy montażowe
Czasami klasyczne odejście pod kątem 90 stopni nie jest wystarczające, by optymalnie poprowadzić przewód bez jego załamywania. W takich sytuacjach z pomocą przychodzą końcówki wygięte pod kątem, np. 45 stopni, które pozwalają na jeszcze bardziej ergonomiczne ułożenie węża. Ponadto, wybierając kompletne zestawy wyposażone w precyzyjnie dopasowane śruby przelewowe, oszczędzasz czas i masz pewność, że wszystkie elementy będą ze sobą idealnie współgrać podczas montażu.
Końcówka P05 45° DN10 D18 H15
Końcówka oczkowa P01 DN06 D18 H18 + śruba
Końcówka oczkowa P01 DN08 D18 H18 + ŚrubaSzybkie i bezpieczne zakupy w Hydron
Wybierając końcówki oczkowe metryczne (P01) w sklepie Hydron, zyskujesz nie tylko dostęp do najwyższej jakości komponentów ze stali ocynkowanej, ale również wyjątkowo komfortowe warunki współpracy. Niezależnie od tego, czy prowadzisz duży zakład przemysłowy (B2B), czy potrzebujesz pojedynczej części zamiennej do swojego ciągnika (B2C), gwarantujemy profesjonalną obsługę na każdym etapie.
Naszym ogromnym atutem jest niezwykle niski próg darmowej dostawy, już od 100 zł brutto! Co ważne, darmowa dostawa obejmuje również przesyłki gabarytowe i paletowe realizowane przez sprawdzonych przewoźników, takich jak JAS czy Raben. Oferujemy szeroki wachlarz opcji dostawy (GLS, DPD, InPost, w tym Paczkomaty), a dla klientów z okolic Złotowa umożliwiamy wygodny odbiór osobisty w naszej placówce, również w soboty. Dzięki stałej dostępności produktów na magazynie, czas realizacji zamówień wynosi zaledwie 2 do 5 dni roboczych. Zaufaj profesjonalistom i zadbaj o bezawaryjną pracę swoich maszyn już dziś!
