Do czego służą redukcje NPT i tuleje różnicowe w instalacjach przemysłowych?
W profesjonalnych instalacjach hydrauliki siłowej sprawność całego układu zależy od najmniejszych komponentów złącznych. W codziennej pracy warsztatów, zakładów produkcyjnych oraz serwisów maszyn mobilnych bardzo często pojawia się potrzeba połączenia elementów o różnych średnicach gwintów stożkowych. W takich sytuacjach idealnie sprawdzają się redukcje NPT, tuleje różnicowe oraz specjalistyczne adaptery wysokociśnieniowe. Ich podstawowym zadaniem jest precyzyjna i bezpieczna zmiana rozmiaru gwintu w portach pomp, siłowników czy bloków zaworowych, umożliwiając sprawne podłączenie manometrów, zaworów sterujących oraz elastycznych przewodów ciśnieniowych. Wykorzystanie gwintów NPT oraz NPTF gwarantuje samouszczelniające właściwości połączenia, co przy ciśnieniach sięgających nawet 700 bar jest warunkiem bezwzględnym. Szczegółowe informacje na temat specyfiki poszczególnych połączeń gwintowanych można znaleźć w naszym poradniku omawiającym rodzaje gwintów stosowanych w hydraulice siłowej.
Praktyczne zastosowania redukcji NPT i tulei w układach wysokiego ciśnienia
Podłączanie aparatury pomiarowej i osprzętu do pomp hydraulicznych
Systemy hydrauliki siłowej pracujące pod bardzo wysokim ciśnieniem wymagają ciągłego monitorowania parametrów pracy. Bardzo często korpusy pomp ręcznych lub elektrycznych posiadają przyłącza o rozmiarze 3/8 cala NPTF lub 1/2 cala NPT, podczas gdy standardowe manometry i czujniki ciśnienia dysponują gwintem zewnętrznym 1/4 cala. Aby móc bezpiecznie zintegrować manometr z pompą, niezbędne jest zastosowanie odpowiednio wyprofilowanej redukcji gwintu. Podobnie wygląda kwestia podłączania przewodów elastycznych – gdy urządzenie wymaga zmniejszenia średnicy przepływu na wyjściu z pompy, tuleja różnicowa pozwala na natychmiastowe rozwiązanie problemu bez konieczności przerabiania całej magistrali.
Korzyści z zastosowania dedykowanych tulei różnicowych Enerpac
Stosowanie fabrycznych, wysokociśnieniowych komponentów redukcyjnych niesie ze sobą szereg wymiernych zalet eksploatacyjnych:
- Wytrzymałość na ekstremalne ciśnienie: Przystosowanie do pracy przy ciśnieniach roboczych sięgających 700 bar gwarantuje pełne bezpieczeństwo obsługi.
- Wysoka szczelność połączenia: Gwinty stożkowe NPTF zapewniają doskonałe przyleganie powierzchni gwintowanych, minimalizując ryzyko kosztownych i niebezpiecznych wycieków oleju.
- Kompaktowa konstrukcja: Tuleje różnicowe zajmują minimalną ilość miejsca, co ułatwia montaż w ciasnych przestrzeniach roboczych wokół pomp i siłowników.
- Odporność na zmęczenie materiałowe: Wykonanie ze stali o podwyższonej wytrzymałości zabezpiecza gwint przed zerwaniem pod wpływem nagłych skoków ciśnienia.
Najczęstsze scenariusze użycia redukcji gwintowanych NPT
Modyfikacja wyjścia pompy ręcznej pod mniejszy przewód
Załóżmy sytuację, w której na stanowisku roboczym wykorzystywana jest pompka ręczna wysokiego ciśnienia. standardowo port wyjściowy pompy posiada gwint wewnętrzny 3/8 cala NPTF. Jeśli jednak instalacja wymaga zastosowania przewodu o mniejszej średnicy z końcówką 1/4 cala NPTF, to montaż redukcji bezpośrednio w korpusie pompy rozwiązuje problem w kilka minut. W przypadku zauważenia jakichkolwiek nieprawidłowości w działaniu układu pompującego, zachęcamy do zapoznania się z naszym artykułem wyjaśniającym sytuacje, w których rączka przeskakuje i pompa nie pompuje prawidłowo.
Redukcja gwintów w siłownikach i narzędziach hydraulicznych
Innym popularnym zastosowaniem tulei różnicowych jest dopasowywanie przyłączy w siłownikach hydraulicznych o dużej mocy, ściągaczach oraz przecinakach nakrętek. Przyłącza w dużych siłownikach hydraulicznych bardzo często posiadają otwory 1/2 cala NPT. Dzięki zastosowaniu tulejki różnicowej z 1/2 NPT na 1/4 NPT możliwe jest łatwe podłączenie standardowego przewodu szybkozłącznego stosowanego w danym zakładzie.
Tulejka różnicowa BFZ1630 1/2NPT/1/4NPT Enerpac

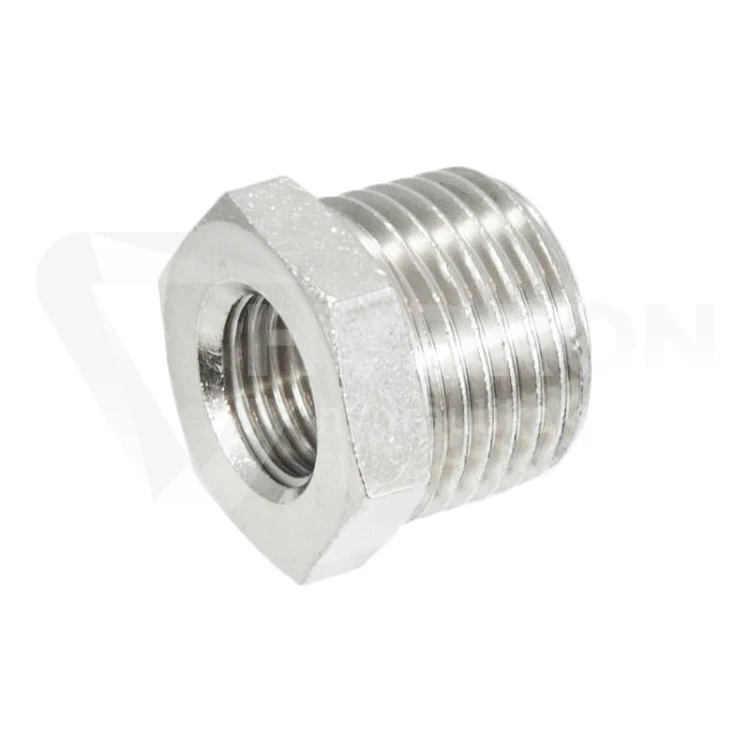

Redukcja 3/8" NPTF / 1/4" NPTF FZ1630 ENERPACJak prawidłowo montować redukcje NPT w systemach wysokociśnieniowych?
Specyfika gwintów stożkowych NPT i NPTF
Gwinty z rodziny NPT różnią się od tradycyjnych gwintów walcowych (np. BSPP) mechanizmem uszczelnienia. Gwint stożkowy zacieśnia się w miarę wkręcania elementu. W przypadku odmiany NPTF (Dryseal) wierzchołki gwintu ulegają delikatnemu odkształceniu plastycznemu pod naciskiem, stwarzając szczelne połączenie metal-metal. Pomimo wyśmienitych właściwości samouszczelniających, w układach pracy ekstremalnej (do 700 bar) dobrą praktyką inżynierską jest stosowanie taśmy PTFE lub płynnych uszczelniaczy anaerobowych dedykowanych do hydrauliki siłowej.
Wskazówki montażowe dla instalatorów i serwisantów
Aby montaż redukcji gwintowanej przebiegł sprawnie i bezawaryjnie, warto przestrzegać poniższych reguł:
- Dokładnie oczyścić gwinty wewnętrzne i zewnętrzne z pyłu, opiłków oraz starego uszczelniacza.
- Nałożyć odpowiedni środek uszczelniający zgodnie z zaleceniami producenta.
- Wkręcać redukcję z wyczuciem, nie przekraczając dopuszczalnego momentu obrotowego, aby uniknąć pęknięcia korpusu wykonanego ze stopu aluminium lub żeliwa.
- Po zakończeniu montażu przeprowadzić próbę ciśnieniową instalacji przy stopniowym podnoszeniu ciśnienia.
Dlaczego warto postawić na sprawdzone redukcje NPT od Hydron?
Precyzja wykonania i pewność połączeń gwintowanych w hydraulice siłowej to gwarancja ciągłości pracy każdego zakładu przemysłowego. Wybierając oryginalne redukcje NPT oraz tuleje różnicowe renomowanych marek w sklepie Hydron, zyskują Państwo pewność bezpiecznej eksploatacji w najtrudniejszych warunkach. Nasz szeroki asortyment osprzętu złącznego pozwala na błyskawiczne dobranie komponentów pasujących do posiadanego parku maszynowego. Zapewniamy sprawną realizację zamówień oraz dogodne warunki dostawy, aby wyeliminować ryzyko przestojów w Państwa działalności.
