W codziennej pracy warsztatów, serwisów mobilnych oraz zakładów przemysłowych prawidłowy dobór elementów zakuwanych decyduje o bezpieczeństwie i ciągłości pracy maszyn. Jednym z podstawowych komponentów używanych przy produkcji przewodów jest tuleja 2SN T22, znana również pod oznaczeniem PHN200. Choć na pierwszy rzut oka jest to niepozorna oprawka stalowa, przenosi ona gigantyczne obciążenia w układach wysokociśnieniowych. W odpowiedzi na liczne zapytania trafiające do naszych doradców technicznych, przygotowaliśmy przejrzysty przewodnik w formie FAQ. Dowiedz się, do jakich przewodów pasuje oprawka 2SN, jak wygląda proces montażu i jak dobrać właściwe opakowanie dla swoich potrzeb.
1. Do jakich węży hydraulicznych przeznaczona jest tuleja 2SN T22?
Kompatybilność z przewodami dwuoplotowymi wg normy EN 853
Tuleja z oznaczeniem 2SN (T22 / PHN200) jest zaprojektowana z myślą o bezpiecznym zakuwaniu elastycznych węży hydraulicznych z dwoma oplotami z drutu stalowego. Mowa tu przede wszystkim o przewodach wyprodukowanych zgodnie z normą EN 853 2SN lub SAE 100 R2AT. Wewnętrzny profil oprawki został ukształtowany tak, aby ząbki precyzyjnie wcinały się w płaszcz zewnętrzny i stabilnie blokowały oploty pod naciskiem szczęk zakuwarki.
- Wykonanie ze stali węglowej pokrytej warstwą cynku galwanicznego.
- Gwarancja szczelności w układach o wysokim ciśnieniu roboczym.
- Pełne dopasowanie do standardowych końcówek hydraulicznych z zamkiem.
2. Czy przed zaciskaniem tulei 2SN T22 trzeba skórować wąż?
Brak konieczności skórowania dzięki technologii no-skive
Nie, oferowane oprawki 2SN wykonane są w technologii no skive (bez skórowania). Oznacza to znaczne przyspieszenie pracy w warsztacie, ponieważ nie musisz usuwać zewnętrznej warstwy gumy na skórowarce. Podczas zgniatania na prasie hydraulicznej specyficzne ząbki wewnętrzne przebijają zewnętrzną powłokę gumową i zakleszczają się bezpośrednio na stalowej siatce oplotu. Jeśli chcesz dowiedzieć się więcej o różnicach w obróbce przewodów, zobacz nasz poradnik jakie węże hydrauliczne trzeba skórować.
Tuleja zaciskowa na wąż DN10 2SN (3/8") karton 500szt
Tuleja zaciskowa na wąż DN06 2SN (1/4") karton 800szt
Tuleja zaciskowa na wąż DN08 2SN (5/16") karton 600szt3. Jak prawidłowo dobrać średnicę tulei do średnicy przewodu?
Przelicznik oznaczeń calowych i milimetrowych w hydraulice
Oznaczenia tulei zaciskowych ścisłe odpowiadają średnicy wewnętrznej węża podawanej w milimetrach (DN) lub w calach. Niezwykle ważne jest unikanie pomyłek – zbyt mała oprawka nie wejdzie na przewód, a zbyt duża nie zapewni odpowiedniego zaciśnięcia, co może doprowadzić do wystrzelenia końcówki z zakuwki pod ciśnieniem.
- DN06 – przewód 1/4" (średnica wewnętrzna ok. 6,4 mm)
- DN08 – przewód 5/16" (średnica wewnętrzna ok. 8,0 mm)
- DN10 – przewód 3/8" (średnica wewnętrzna ok. 9,5 mm)
- DN13 – przewód 1/2" (średnica wewnętrzna ok. 12,7 mm)
- DN16 – przewód 5/8" (średnica wewnętrzna ok. 16,0 mm)
- DN20 – przewód 3/4" (średnica wewnętrzna ok. 19,0 mm)
- DN25 – przewód 1" (średnica wewnętrzna ok. 25,4 mm)
Po wykonaniu połączenia należy bezwzględnie suwmiarką zweryfikować średnicę zakucia. Sprawdź nasz wpis poradnikowy o tym, jak sprawdzić poprawność zakutego przewodu hydraulicznego, aby mieć 100% pewności, że wyprodukowany przewód spełnia wymogi bezpieczeństwa.
4. Jakie opakowania tulei wybrać, zbiorcze kartony czy paczki?
Optymalizacja kosztów w zakupy zbiorcze dla serwisów
Wybór wielkości opakowania zależy od skali prowadzonej działalności. Dla zakuwalni, dużych warsztatów naprawczych oraz zakładów produkcyjnych najkorzystniejszym rozwiązaniem są fabryczne opakowania kartonowe (od 88 do nawet 800 sztuk w zależności od średnicy). Pozwala to obniżyć jednostkową cenę tulei i gwarantuje stale zapasy na magazynie. Drobne serwisy oraz klienci indywidualni docenią natomiast mniejsze paczki po 50 sztuk, dostosowane do bieżącego zapotrzebowania.
Tuleja zaciskowa na wąż DN13 2SN (1/2") karton 400szt
Tuleja zaciskowa na wąż DN16 2SN (5/8") karton 300szt

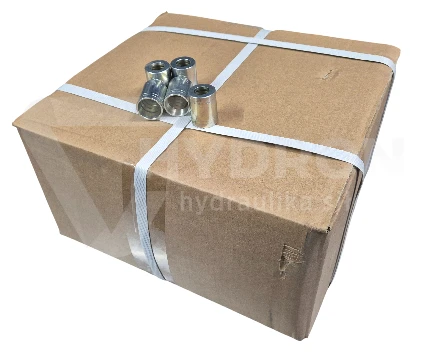

Tuleja zaciskowa na wąż DN20 2SN (3/4") karton 210szt5. Czy tuleje 2SN nadają się do węży 1SN lub czteroplotowych (4SP/4SH)?
Różnice w grubości ścianki węża a profil oprawki
To jedno z najważniejszych pytań. Tulei 2SN nie należy stosować zamiennie z wężami 1SN (jednoplotowymi) ani 4SP/4SH (czteroplotowymi). Węże 1SN mają cieńszą ściankę gumową i oprawka 2SN nie stworzy na nich dostatecznie ciasnego zacisku. Z kolei węże 4SP i 4SH posiadają 4 oploty drutu i wymagają grubszych, specjalnych tulei interlock oraz często zabiegu skórowania. Stosowanie tulei T22 ściśle z przeznaczonymi do nich wężami dwuoplotowymi gwarantuje zachowanie parametrów technicznych.
6. Jakie odporności materiałowe posiadają oprawki PHN200?
Trwałość powłoki antykorozyjnej w środowisku roboczym
Tuleje wykonywane są z ciągnionej stali węglowej wysokiej jakości, poddawanej po obróbce procesowi ocynkowania. Zapewnia to odporność na działanie olejów mineralnych, syntetycznych, glikolu, wody oraz niesprzyjających warunków atmosferycznych. Odpowiednio plastyczna stal zapobiega pękaniu oprawki podczas jej odkształcania na prasie hydraulicznej.
Tuleja zaciskowa na wąż DN25 2SN (1") karton 88szt

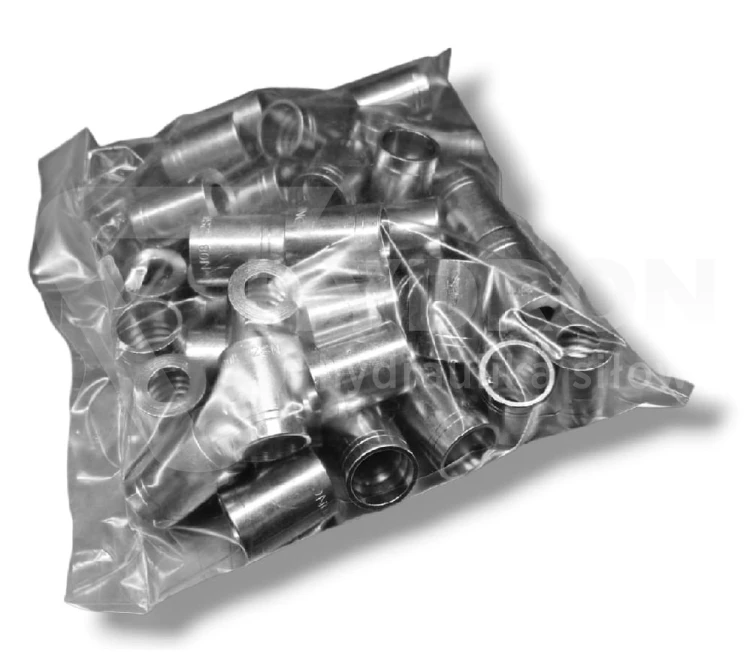

Tuleja zaciskowa na wąż DN06 2SN (1/4") paczka 50szt.
Tuleja zaciskowa na wąż DN10 2SN (3/8") paczka 50szt.7. Jak sprawnie zamówić tuleje z szybką dostawą?
W sklepie Hydron dbamy o szybki dostęp do wysoce specjalistycznych części hydraulicznych. Posiadamy bogate zapasy magazynowe, dzięki czemu zamówienia realizujemy zazwyczaj w ciągu 2–5 dni roboczych. Co ważne, oferujemy darmową dostawę już od 100 zł brutto, co obejmuje również przesyłki wielkogabarytowe i paletowe. Zapraszamy do składania zamówień online lub zakupu z odbiorem osobistym w naszej placówce w Złotowie (również w soboty).
Tuleja zaciskowa na wąż DN13 2SN (1/2") paczka 50szt.Ten artykuł został przygotowany z wykorzystaniem sztucznej inteligencji (AI). Materiał ma charakter informacyjny; jeśli zauważysz nieścisłość, skontaktuj się z nami.
