Wyobraźmy sobie linię produkcyjną w zakładzie przetwórczym lub nowoczesną maszynę rolniczą pracującą w pyle i wilgoci. Każde załączenie układu hydraulicznego generuje silne skoki ciśnienia, a pompa wprawia całą konstrukcję w nieustanne drgania. Standardowe obejmy po kilku miesiącach pokrywają się nalotem korozyjnym, a luźno pracujące przewody ocierają się o metalowe krawędzie ramy. W takich warunkach uchwyty nierdzewne do rur i węży hydraulicznych stanowią kluczowy element chroniący instalację przed kosztownymi awariami, wyciekami medium oraz nieplanowanymi przestojami. W tym poradniku wyjaśniamy, jak właściwie dobrać mocowania wykonane ze stali kwasoodpornej oraz polipropylenu, by zapewnić instalacji wieloletnią bezawaryjność.
Dlaczego stabilne mocowanie decyduje o trwałości układu hydraulicznego?
Prawidłowe prowadzenie przewodów to nie tylko kwestia estetyki maszynowni czy pojazdu. W hydraulice siłowej dynamiczne pulsacje cieczy roboczej mogą prowadzić do zjawiska uderzenia hydraulicznego. Brak sztywnego, a zarazem tłumiącego podparcia skutkuje mikropęknięciami na łączeniach gwintowanych i zmęczeniowym uszkodzeniem ścianek rur.
Tłumienie wibracji i odporność chemiczna stali 1.4571
W trudnych środowiskach przemysłowych, morskich czy chemicznych standardowa stal węglowa ulega szybkiej degradacji. Uchwyty wykorzystujące elementy metalowe ze stali nierdzewnej i kwasoodpornej gatunku 1.4571 (AISI 316Ti) gwarantują pełną odporność na działanie kwasów, soli oraz zmiennych warunków atmosferycznych. Aby dowiedzieć się więcej o kompleksowej ochronie instalacji, warto przeczytać nasz poradnik jak zabezpieczyć przewody i węże hydrauliczne.
Główne magistrale o większych przekrojach calowych
Główne linie zasilające o średnicach rzędu 3/4" czy 1" wymagają mocowań o podwyższonej wytrzymałości mechanicznej (wersje zgodne z normą DIN 3015). Zapewniają one stabilność rurociągu nawet przy maksymalnych wydajnościach pomp hydraulicznych:
- Pełna redukcja naprężeń przenoszonych z bloków zaworowych na rury sztywne.
- Elastyczne wkładki z polipropylenu zapobiegające powstawaniu karbów na powierzchni przewodów.
- Gwarancja stabilności w szerokim zakresie temperatur pracy.
Uchwyt pojedynczy nierdzewny 26,9mm (3/4")
Uchwyt pojedynczy nierdzewny 33,7mm (1")

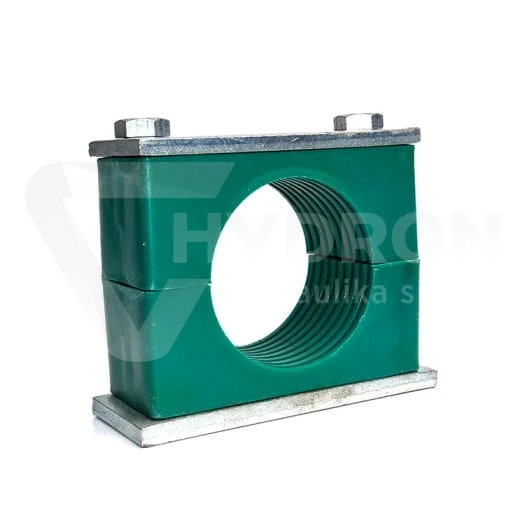

Uchwyt pojedynczy nierdzewny 22mmElastyczność montażu, szyny profilowe i cienkie linie sterujące
W gęsto zabudowanych szafach hydraulicznych, agregatach czy korpusach maszyn precyzyjne rozplanowanie tras rur bywa wyzwaniem. Tradycyjne spawanie płytek montażowych bezpośrednio do ramy nie zawsze jest możliwe, zwłaszcza gdy konieczna jest późniejsza regulacja geometrii instalacji.
Szybka regulacja pozycji na szynach montażowych
Uchwyty przystosowane pod szynę montażową pozwalają na swobodne przesuwanie punktu podparcia wzdłuż profilu przed ostatecznym dokręceniem śrub. To ogromna oszczędność czasu podczas budowy prototypów oraz seryjnego montażu urządzeń.
Precyzyjne prowadzenie linii pilotowych i pomiarowych
Dla cienkich przewodów hydraulicznych o średnicach 6 mm oraz 8 mm stabilizacja jest równie istotna, co dla grubych magistral. Cienkościenne rurki impulsowe są podatne na zgięcia i pęknięcia zmęczeniowe pod wpływem rezonansu konstrukcji:
- System szynowy ułatwia zachowanie idealnych odstępów między równoległymi liniami.
- Płytki górne ze stali 1.4571 gwarantują stałą siłę docisku bez ryzyka korozji wkrętów.
- Wysoka trwałość polipropylenowych szczęk obejmy w temperaturach roboczych od -30°C do +90°C.
Uchwyt pojedyńczy do rur 8mm pod szynę NIERDZEWNY
Uchwyt pojedynczy do rur 8mm pod szynę stal nierd
Uchwyt pojedynczy do rur hydraulicznych 6mm 1.4571Optymalny dobór mocowań do standardowych linii przesyłowych
Większość obwodów roboczych w układach hydrauliki siłowej bazuje na przewodach sztywnych i elastycznych o średnicach zewnętrznych 8, 10 oraz 12 mm. Są to uniwersalne rozmiary wykorzystywane do zasilania siłowników, silników hydraulicznych oraz rozdzielaczy proporcjonalnych.
Konstrukcja zgodna z normą DIN 3015
Standaryzacja DIN 3015 definiuje wymiary korpusów, rozstaw otworów oraz właściwości tłumiące. Dzięki temu montaż rurociągu jest powtarzalny, a wymiana elementu w trakcie serwisu nie wymaga modyfikacji punktów mocowania na maszynie.
- Konstrukcja żebrowana wewnątrz gniazda obejmy zapewnia pewne trzymanie bez miażdżenia ścianki rury.
- Równomierny docisk minimalizuje ryzyko powstawania luzów eksploatacyjnych przy ciągłej pracy siłowników.
- Odporność na oleje mineralne, syntetyczne płyny hydrauliczne oraz agresywne środki myjące stosowane w przemyśle spożywczym.
Uchwyt pojedynczy do rur hydraulicznych 8mm 1.4571

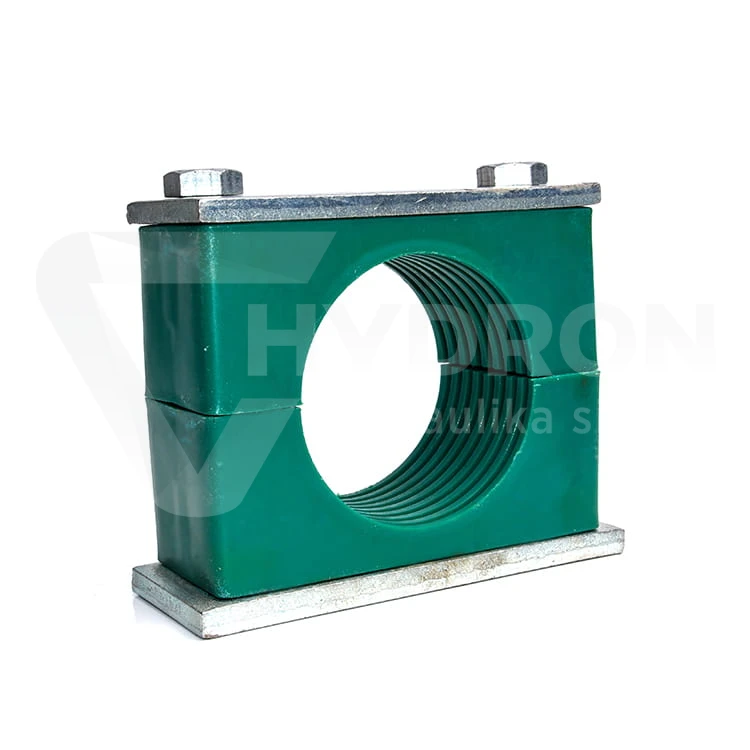

Uchwyt pojedynczy do rur hydraulicznych10mm 1.4571
Uchwyt pojedynczy do rur hydraulicznych12mm 1.4571Prowadzenie równoległe, uchwyty podwójne i linie średniej mocy
Wielu projektantów oraz mechaników staje przed problemem ograniczonego miejsca w korytach kablowych czy profilach nośnych. Gdy linia zasilająca i powrotna biegną obok siebie, montowanie pojedynczych uchwytów zajmuje zbyt dużo przestrzeni i podwaja liczbę punktów montażowych.
Kompaktowe mocowanie instalacji zasilania i powrotu
Uchwyty podwójne ze stali nierdzewnej pozwalają na jednoczesne ustabilizowanie dwóch równoległych linii za pomocą pojedynczej śruby centralnej. Zapewnia to wzorowy porządek w instalacji oraz obniża masę całego węzła.
Mocowanie linii zasilających 15 mm, 16 mm i 20 mm
Dla instalacji o podwyższonym przepływie, stosowanych w maszynach budowlanych czy leśnych, uchwyty pojedyncze 15 mm oraz podwójne 16 mm i 20 mm oferują odpowiednią sztywność:
- Pewne podparcie rur ciśnieniowych w strefach narażonych na bezpośrednie uderzenia gałęzi, kamieni lub strumieni wody pod ciśnieniem.
- Szybki demontaż jednej sekcji podczas wymiany węży elastycznych bez konieczności rozkręcania sąsiednich tras.
- Trwałość chemiczna elementów metalowych zapobiegająca zapiekaniu się gwintów po latach pracy w wilgoci.
Uchwyt pojedynczy do rur hydraulicznych15mm 1.4571

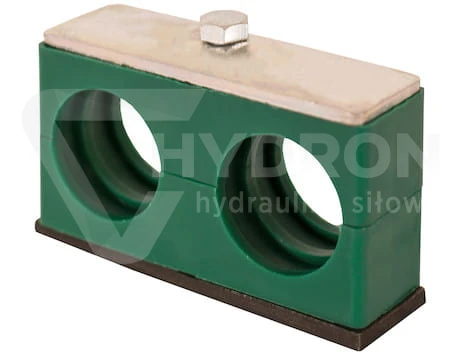

Uchwyt podwójny do rur hydraulicznych 16mm 1.4571
Uchwyt podwójny do rur hydraulicznych 20mm 1.4571Pewne zaopatrzenie w komponenty hydrauliki siłowej
Wybierając uchwyty do rur i węży, inwestujemy w bezpieczeństwo całego układu hydraulicznego. W sklepie Hydron dbamy o to, aby niezbędne komponenty trafiały do Państwa warsztatów i zakładów bez zbędnych opóźnień. Zapewniamy szybką realizację zamówień z magazynu w 2–5 dni roboczych, szeroki wybór przewoźników (DPD, GLS, InPost) oraz wyjątkowo korzystne warunki logistyczne – bezpłatną dostawę już od 100 zł brutto, obejmującą także przesyłki paletowe i gabarytowe. Nasi doradcy techniczni chętnie pomogą dobrać mocowania idealnie dopasowane do specyfiki Państwa instalacji.
Ten artykuł został przygotowany z wykorzystaniem sztucznej inteligencji (AI). Materiał ma charakter informacyjny; jeśli zauważysz nieścisłość, skontaktuj się z nami.
