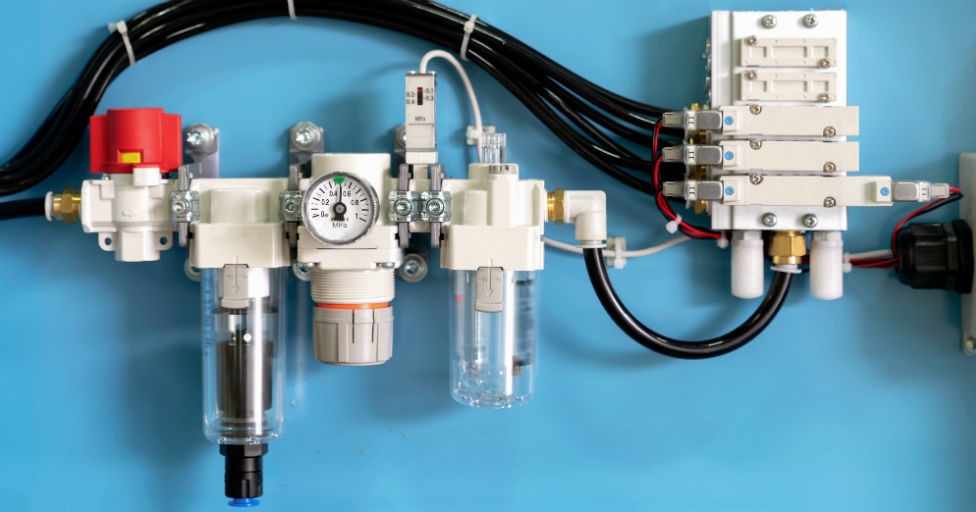

Układ pneumatyczny i jego elementy

Do czego służy układ pneumatyczny i jakie są jego podstawowe elementy? W tym artykule nasi eksperci zebrali dla Ciebie kluczowe informacje na temat systemów pneumatyki. Poznaj charakterystykę ich pracy oraz podstawowe elementy konstrukcyjne, które wpływają na efektywność codziennej pracy układu. Zapraszamy do lektury.

Czym jest układ pneumatyczny?

W dużym skrócie układ pneumatyczny to system elementów, które odpowiadają za przekazywanie energii do odbiorników. Nośnikiem energii jest tu sprężone powietrze, w którym akumulowana jest siła. Tego typu rozwiązanie stosuje się na szeroką skalę m.in. w motoryzacji (np. zakłady wulkanizacyjne), przemyśle czy też automatyce. Zakres elementów wchodzących w układ oraz ich rozbudowa zależą od konkretnego przeznaczenia systemu.

Zalety i wady układów pneumatycznych

Oczywiście systemy tego typu mają swoje wady i zalety. Cenione są przede wszystkim za prostą konstrukcję i niezawodne działanie. Do tego pozwalają na szybką pracę z wykorzystaniem relatywnie dużej siły. Pneumatyczne układy są odporne na wysokie przeciążenia, dzięki czemu przez lata zachowują swoje właściwości i wydajność. Jednocześnie są bezpieczne, ponieważ układ oparty na sprężonym powietrzu nie stwarza m.in. ryzyka dodatkowego pożaru.

Na co zwracają uwagę sceptycy układów pneumatycznych? Wśród podstawowych wad tego typu systemów wymieniane są przede wszystkim: głośna praca, ryzyko awarii związanej z wyciekiem powietrza oraz konieczność kontrolowania parametrów powietrza (np. czystość, wilgotność). Plusów jest jednak więcej, dlatego układy pneumatyczne wciąż są bardzo popularne.

Jakie elementy tworzą układ pneumatyczny?

Układ pneumatyczny składa się z kilku podstawowych elementów. Poniżej w kilku zdaniach opisano najważniejsze z nich. Każda z części powinna znajdować się w bardzo dobrym stanie technicznym, aby system działał bezpiecznie i bez zarzutu. Podstawowe elementy układu to:

• kompresor – odpowiada za pobieranie powietrza oraz jego sprężanie, co wpływa na wzrost ciśnienia i gęstości powietrza;
• zbiornik ciśnieniowy – pełni rolę bufora, równoważąc ewentualne wahania ciśnienia sprężonego przez kompresor oraz zapewnia stały dopływ powietrza w systemie;
• filtr – jego zadaniem jest oczyszczanie powietrza użytkowanego w układzie;
• regulator ciśnienia – reguluje ciśnienie powietrza w układzie, zapewniając jego płynną i niezawodną pracę;
• siłowniki pneumatyczne – odpowiadają za przekształcenie energii sprężonego powietrza w energię mechaniczną (np. siłowniki obrotowe, teleskopowe, wielotłokowe, cylindry pneumatyczne);
• zawory pneumatyczne – odpowiadają za kontrolowanie przepływu powietrza w systemie (np.: zawory rozprężne, zawory jednopozycyjne, zawory dwupozycyjne, zawory proporcjonalne, zawory blokujące):
• złącza pneumatyczne – wykorzystywane do łączenia ze sobą różnych elementów zestawu, w tym przewodów i rur;
• elementy amortyzujące – biorą udział w kontroli prędkości ruchu elementów ruchomych układu, w tym siłowników, zapobiegając ich usterkom i zapewniając płynną i niezawodną pracę;
• elementy sterujące – elementy te odpowiadają za sterowanie systemem pneumatycznym i należą do nich różnego rodzaju przełączniki, przyciski i czujki;
• zawory bezpieczeństwa – zwiększają bezpieczeństwo pracy układu, wyłączając go w sytuacjach awaryjnych;
• przewody i rury – przeznaczone do transportowania powietrza w układzie;
• ograniczniki i zawory zwrotne – ograniczniki przeznaczone sa do kontroli zakresu ruchu elementu roboczego lub siłowników, a zawory zapobiegają niekontrolowanemu powrotowi czynnika roboczego;
• styczniki i przekaźniki – wykorzystywane do sterowania układem pneumatycznym.

Znasz już podstawowe elementy układu pneumatycznego. Wybrane z podzespołów i komponentów znajdziesz w naszym sklepie. Dbamy o to, aby każdy element armatury pneumatycznej z oferty Hydron spełniał najwyższe standardy w zakresie jakości wykonania oraz wytrzymałości. Zapraszamy do świadomych i sprawdzonych zakupów w naszej firmie.
