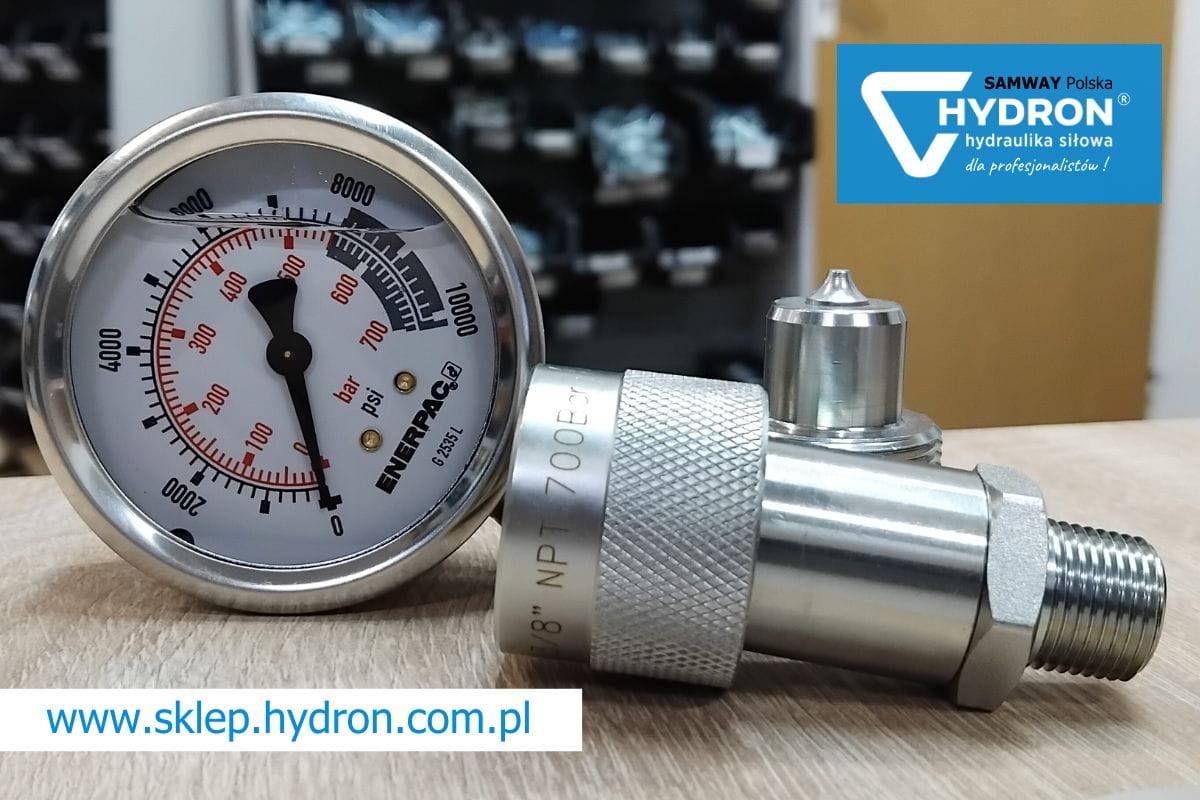

Zestawy do pomiaru ciśnienia 700 bar – jak dobrać manometr, przewód pomiarowy i przyłącze?

Dobór zestawu do pomiaru ciśnienia 700 bar w układach wysokociśnieniowych wymaga skorzystania z wysokiej jakości urządzeń i akcesoriów. Powinny one charakteryzować się zwiększoną odpornością na trudne warunki pracy oraz wysoką precyzją pomiarów. W tym artykule przedstawiamy kilka wskazówek, jak dobierać: manometr, przewód pomiarowy i przyłącze do 700 bar. Niezbędne produkty znajdziesz w naszej ofercie.

Czym są wysokociśnieniowe układy hydrauliczne?

Wysokociśnieniowe układy hydrauliczne to takie, w których występuje ciśnienie nawet na poziomie 700 bar, co kilkukrotnie przekracza wskaźniki w standardowych układach. Zazwyczaj stosuje się je w takich urządzeniach jak m.in.:

prasy hydrauliczne,
narzędzia warsztatowe dużej mocy,
narzędzia ratownicze, w tym przecinaki i rozpieraki,
klucze hydrauliczne do śrub o dużych momentach,
podnośniki,
i inne.

Komponenty wykorzystywane w tego typu układach muszą charakteryzować się ponadprzeciętną odpornością na intensywne użytkowanie w trudnych warunkach. Stosuje się tam specjalne przewody i złączki. Jednocześnie układy tego typu powinny być monitorowane pod kątem parametrów pracy i w procesie tym korzysta się z manometrów, przewodów pomiarowych i specjalnych przyłączy. Jak je wybierać?

Dobór manometru do układu 700 bar

Manometr przeznaczony do pomiarów ciśnienia roboczego w zakresie 700 bar powinien charakteryzować się niezawodnością i wysoką precyzją pracy. Przyjmuje się, że warto zwrócić uwagę na modele ze wskaźnikiem roboczym z buforem bezpieczeństwa około 25%. Dzięki temu manometr nie będzie pracował na maksimum swoich możliwości, co wydłuży jego żywotność.

Modele do mierzenia wysokich ciśnienie zazwyczaj wypełnione są gliceryną lub silikonem. Substancje te tłumią drgania i pulsacje, co zapewnia wyższą dokładność pomiarów. Przy pomiarach do 700 bar można stosować modele cyfrowe oraz analogowe z rurką Bourdona.

Przy zakupie pod uwagę weź przede wszystkim:

zakres pomiarowy urządzenia;
typ i konstrukcja manometru;
wypełnienie i odporność na użytkowanie;
rodzaj, w tym typ i gwint przyłączy.

Dowiedz się więcej: Czym jest manometr i jakie jego rodzaje wyróżniamy? Krótki przewodnik

Jakie przewody pomiarowe wybierać do układów 700 bar?

Przewód pomiarowy to element, który łączy manometr z punktem pomiaru w układzie hydraulicznym, dlatego powinien być idealnie dopasowany do danej aplikacji. Zwróć uwagę na to, aby przewód wytrzymał maksymalne ciśnienie robocze przekraczające 700 bar. Do tego sprawdź rodzaj przyłącza oraz długość i elastyczność przewodu. Po podłączeniu ten nie powinien być nadmiernie napięty lub zbytnio powyginany. Zalecamy zakup produktów rekomendowanych przez ekspertów oraz pochodzących od renomowanych dostawców. W ofercie Hydron znajdziesz tylko takie przyrządy i akcesoria pomiarowe do układów hydrauliki siłowej.

Przeczytaj: Zalety korzystania z manometru hydraulicznego

Dobór przyłączy pomiarowych do pomiaru ciśnienia 700 bar

Trzecim istotnym elementem zestawu do pomiaru ciśnienia 700 bar jest przyłącze. Te niewielkie elementy służą do łączenia przewodu pomiarowego lub manometru z układem hydraulicznym. Dobiera się je pod konkretne gniazdo testowe w maszynie lub innym urządzeniu. Zazwyczaj stosowane są przyłącza typów: M16×2, BSP, NPT, ORB. W pracach diagnostycznych i naprawczych dobrą alternatywę stanowią też szybkozłącza, które umożliwiają szybkie podłączanie i rozłączenie zestawu, przy czym cały proces odbywa się w kontrolowanych warunkach.

Co znajdziesz w ofercie Hydron?

W ofercie Hydron przygotowaliśmy wysokiej jakości przyrządy i akcesoria do pomiaru ciśnienia w układach hydraulicznych, w tym modele przeznaczone do układów wysokociśnieniowych 700 bar. W asortymencie posiadamy m.in.:

Zapoznaj się z ich właściwościami i przeznaczenie, dobierając produkty bezpośrednio do swoich potrzeb. W przypadku jakichkolwiek wątpliwości lub pytań warto skonsultować się z naszym ekspertem. Zapraszamy do zakupów w sklepie online Hydron.
