Podstawy hydrauliki siłowej

Hydraulika siłowa to dziedzina inżynierii, która zajmuje się wykorzystaniem energii cieczy pod ciśnieniem do wykonywania pracy mechanicznej. Systemy hydrauliczne są powszechnie stosowane w wielu branżach, od przemysłu motoryzacyjnego po maszyny budowlane i rolnicze. W artykule tym omówimy podstawowe zasady hydrauliki siłowej, jej elementy składowe oraz zastosowania.

1. Podstawowe zasady hydrauliki siłowej

Hydraulika siłowa opiera się na prostych zasadach fizycznych, w szczególności na zasadzie Pascala, która mówi, że ciśnienie wywierane na ciecz w zamkniętym układzie rozchodzi się równomiernie we wszystkich kierunkach. Dzięki temu możliwe jest przenoszenie siły za pomocą cieczy (najczęściej oleju hydraulicznego).

Zasada Pascala:
„Ciśnienie wywierane na ciecz w zamkniętym układzie rozchodzi się równomiernie w każdym punkcie.”

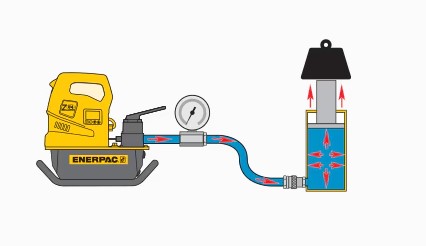

Oznacza to, że mała siła przyłożona do małego tłoka w jednym miejscu może zostać przekształcona w dużą siłę na większym tłoku, który ma większą powierzchnię. Dzieje się to dzięki różnicy w powierzchni tłoków i równoczesnemu zastosowaniu wysokiego ciśnienia. W praktyce wykorzystuje się tę zasadę, aby uzyskać dużą siłę z relatywnie niewielkich układów.

2. Elementy systemu hydraulicznego

Każdy system hydrauliczny składa się z kilku kluczowych elementów, które wspólnie umożliwiają przekształcanie energii hydraulicznej w pracę mechaniczną.

2.1. Pompa hydrauliczna

Pompa jest elementem, który zasysa olej hydrauliczny z zbiornika i wytwarza przepływ cieczy pod ciśnieniem. Dzięki temu możliwe jest transportowanie cieczy do innych elementów układu, takich jak siłowniki czy silniki hydrauliczne.

2.2. Siłowniki hydrauliczne

Siłownik hydrauliczny to urządzenie, które przekształca energię cieczy pod ciśnieniem na ruch liniowy. Składa się z tłoka, który porusza się w cylindrze, a zmiany objętości cieczy wprawiają tłok w ruch, co powoduje przesunięcie mechaniczne. Siłowniki są wykorzystywane m.in. w maszynach budowlanych, wózkach widłowych, a także w układach sterowania lotami samolotów.

2.3. Zawory hydrauliczne

Zawory odpowiadają za kontrolowanie przepływu cieczy w systemie. Dzięki zaworom możliwe jest regulowanie kierunku, ciśnienia oraz przepływu oleju hydraulicznego. Przykładami zaworów są zawory sterujące, zawory bezpieczeństwa i zawory ciśnieniowe, które chronią system przed nadmiernym ciśnieniem.

2.4. Przewody hydrauliczne

Przewody służą do transportowania cieczy między poszczególnymi elementami systemu. Muszą być odporne na wysokie ciśnienie oraz różne czynniki zewnętrzne (np. temperatura, substancje chemiczne). Wykonane są z materiałów takich jak stal, wąż gumowy czy wąż kompozytowy.

2.5. Zbiornik hydrauliczny

Zbiornik to miejsce, w którym przechowywana jest ciecz robocza, zwykle olej hydrauliczny. Zbiornik pełni również funkcję odprowadzania zanieczyszczeń i schładzania oleju. Jest to element, który umożliwia magazynowanie cieczy, a także zapewnia odpowiednią objętość oleju w systemie, gdy ten zostaje przepompowany.

3. Zalety i wady hydrauliki siłowej

3.1. Zalety hydrauliki siłowej:

• Wysoka moc przy stosunkowo małych rozmiarach: Hydraulika pozwala uzyskać dużą siłę z kompaktowych układów.

• Precyzyjna kontrola: Układy hydrauliczne pozwalają na precyzyjne sterowanie ruchem i siłą.

• Elastyczność: Hydraulikę można stosować w wielu różnych aplikacjach, od maszyn rolniczych po sprzęt przemysłowy.

• Niezawodność: Prawidłowo zaprojektowane systemy hydrauliczne charakteryzują się dużą niezawodnością i długowiecznością.

3.2. Wady hydrauliki siłowej:

• Konieczność konserwacji: Układy hydrauliczne wymagają regularnej kontroli, szczególnie pod kątem wycieków, zużycia oleju i stanu przewodów.

• Ryzyko wycieków: Nieszczelności w systemie mogą prowadzić do wycieków oleju, co jest niekorzystne zarówno z punktu widzenia ekologii, jak i ekonomii.

• Koszty utrzymania: Choć same elementy hydrauliczne są stosunkowo tanie, ich serwis i konserwacja mogą generować dodatkowe koszty.

4. Zastosowania hydrauliki siłowej

Hydraulika siłowa znajduje szerokie zastosowanie w różnych dziedzinach przemysłu. Oto kilka przykładów:

• Maszyny budowlane: Koparki, ładowarki, dźwigi i betoniarki wykorzystują siłowniki hydrauliczne do podnoszenia, przesuwania i obracania ciężkimi elementami.

• Przemysł motoryzacyjny: Układy hydrauliczne są wykorzystywane w układach hamulcowych, zawieszeniu czy w podnośnikach samochodowych.

• Przemysł spożywczy i chemiczny: Hydraulika jest wykorzystywana w liniach produkcyjnych, do podnoszenia lub przesuwania dużych elementów.

• Systemy sterowania lotami: W samolotach, śmigłowcach oraz innych pojazdach powietrznych, hydraulika jest stosowana do sterowania lotem, podwoziem czy klapami.

5. Podsumowanie

Hydraulika siłowa jest kluczową dziedziną inżynierii, która umożliwia wykorzystanie energii cieczy pod ciśnieniem do wykonywania pracy mechanicznej. Jej zasady działania opierają się na prostych prawach fizycznych, takich jak zasada Pascala, a jej elementy, takie jak pompy, siłowniki, zawory i przewody, współpracują ze sobą, by zapewnić niezawodne działanie systemów hydraulicznych w wielu gałęziach przemysłu. Choć technologia ta ma swoje wady, takie jak konieczność konserwacji i ryzyko wycieków, jej zalety sprawiają, że jest niezastąpiona w wielu zastosowaniach przemysłowych i technologicznych.
