Siłowniki hydrauliczne

• kalkulator teretycznych parametrów siłownika

Siłownik hydrauliczny to element układu hydrauliki siłowej, który zamienia energię cieczy roboczej pod wysokim ciśnieniem na ruch mechaniczny. Działanie siłownika opiera się na zasadzie działania płynu hydraulicznego, który pod wpływem ciśnienia przepływa do komory siłownika, powodując przesunięcie tłoka i generując ruch liniowy lub obrotowy. Celem zastosowania siłownika hydraulicznego jest przeniesienie energii z tłoka lub innego elementu roboczego na odpowiednią część mechanizmu, w którym jest on wykorzystywany. Oferujemy szeroki zakres siłowników hydraulicznych nazywanych cylindrami hydraulicznymi, które znajdują zastosowanie w wielu gałęziach przemysłu.

Nie znalazłeś siłownika ? Kliknij aby pobrać formularz doboru siłownika. Wypełniony formularz prosimy przesłać na adres email.

Siłownik dwustronnego działania

Co to jest siłownik dwustronnego działania? Siłownik dwustronnego działania to rodzaj siłownika hydraulicznego, który umożliwia wykonywanie ruchu w dwóch kierunkach – zarówno w stronę wysuwania tłoka, jak i jego powrotu. Działa dzięki zastosowaniu dwóch komór hydraulicznych, które są zasilane cieczą roboczą pod ciśnieniem. Gdy płyn wpływa do jednej komory, tłok przesuwa się w jednym kierunku, a gdy ciśnienie zostanie skierowane do drugiej komory, tłok wraca w przeciwną stronę. Jak działa siłownik dwustronnego działania ? Wysuw tłoka: Ciecz robocza pod ciśnieniem wpływa do komory roboczej za tłokiem, powodując jego przesunięcie w kierunku wysuwania. Powrót tłoka: Ciecz wpływa do przeciwległej komory, co zmusza tłok do cofnięcia się w stronę początkową. W obu przypadkach siłownik działa efektywnie i precyzyjnie, zapewniając równomierną pracę. Zastosowanie siłowników dwustronnego działania : Ze względu na swoją wszechstronność, siłowniki dwustronnego działania są szeroko stosowane w różnych branżach: Maszyny budowlane – np. w ramionach koparek czy ładowarek. Maszyny przemysłowe – w układach podnoszenia, przesuwania czy obracania. Maszyny rolnicze – np. w prasach rolniczych i systemach hydraulicznych ciągników. Automatyka i robotyka – w precyzyjnych systemach sterowania.

Siłownik hydrauliczny jednostronnego działania typu nurnik

Co to jest siłownik hydrauliczny jednostronnego działania (nurnik)? Siłownik hydrauliczny jednostronnego działania typu nurnik to specyficzny rodzaj siłownika hydraulicznego, w którym tłok wykonuje ruch tylko w jednym kierunku dzięki ciśnieniu cieczy roboczej. Powrót tłoka do pozycji wyjściowej odbywa się pod wpływem siły zewnętrznej, takiej jak ciężar własny, sprężyna lub siła zewnętrzna układu. W siłownikach nurnikowych charakterystyczny jest brak uszczelnienia między tłokiem a obudową, co pozwala na prostszą konstrukcję. Jak działa siłownik nurnik ? Wysuw tłoka: Pod wpływem ciśnienia hydraulicznego ciecz robocza wpływa do komory roboczej, co powoduje wysunięcie tłoka (nurnika). Powrót tłoka: Siła zewnętrzna, np. grawitacja lub sprężyna, przywraca tłok do pozycji początkowej po zwolnieniu ciśnienia. Siłowniki nurnikowe charakteryzują się prostą konstrukcją i brakiem elementów tłoczyskowych, co czyni je lekkimi i ekonomicznymi w produkcji. Zastosowanie siłowników nurnikowych jednostronnego działania : Siłowniki nurnikowe znajdują zastosowanie w wielu dziedzinach, gdzie wymagana jest prosta, jednostronna praca: Podnośniki hydrauliczne – do unoszenia ciężkich ładunków. Systemy wspomagania w przemyśle – w prasach czy siłownikach wspierających. Mechanizmy blokujące lub podpierające – w urządzeniach stabilizujących.

Zastosowanie siłowników hydraulicznych

Siłowniki hydrauliczne znajdują zastosowanie w wielu branżach, takich jak przemysł, budownictwo, rolnictwo czy transport. Są wykorzystywane m.in. w: maszynach budowlanych, takich jak koparki czy ładowarki, urządzeniach przemysłowych do obsługi ciężkich ładunków, maszynach rolniczych, takich jak traktory czy kombajny, układach sterujących w pojazdach i urządzeniach. W naszej ofercie znajdą Państwo m.in.: siłowniki do podnośników czołowych, siłowniki do wywrotu przyczepy, siłowniki do pługów, siłowniki do koparek, podnośników i wiele innych

Podział siłowników

• siłowniki hydrauliczne jednostronnego działania ( nurnikowe )
• siłowniki hydrauliczne dwustronnego działania ( dwustronne tłoczysko )

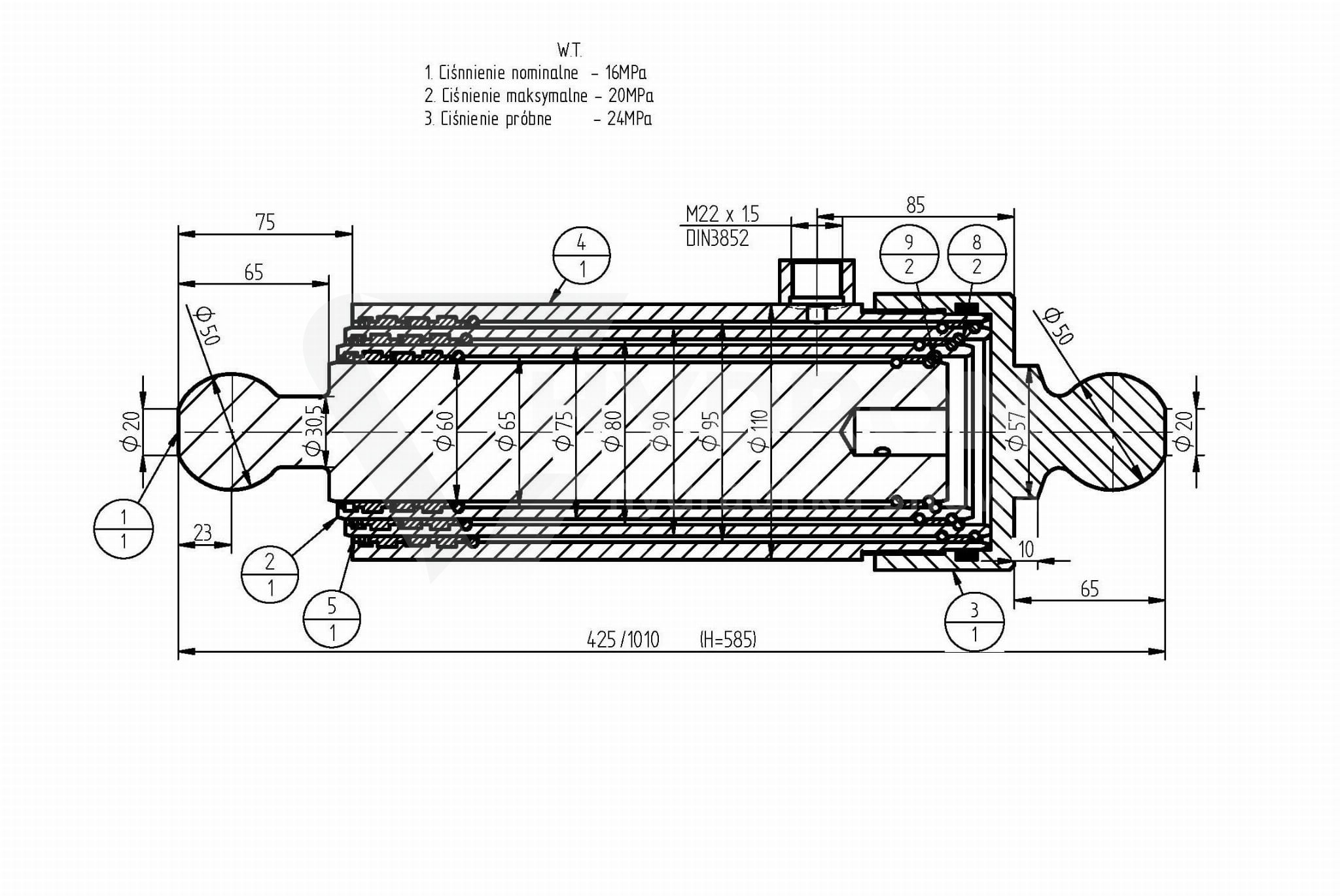

• siłowniki hydrauliczne teleskopowe ( do wywrotu przyczepy )

Elementy budowy siłownika

• tłok (ewentualnie membrana lub nurnik)
• tłoczysko siłownika,
• uszczelnienia zewnętrzne,
• uszczelnienia wewnętrzne,
• pokrywy,
• zawory dławiące (opcjonalnie ).
• zamek siłownika ( opcjonalnie )

Wyjaśnienie elementów siłownika hydraulicznego

Siłownik hydrauliczny składa się z wielu elementów, które razem umożliwiają jego prawidłowe działanie. Każdy z tych elementów pełni istotną rolę w działaniu siłownika hydraulicznego, zapewniając jego wydajność, trwałość i niezawodność. Poniżej znajdziesz wyjaśnienie najważniejszych części i ich funkcji:

• Tłok siłownika (ewentualnie membrana lub nurnik) Tłok: Główny element roboczy siłownika, który przesuwa się wewnątrz cylindra pod wpływem ciśnienia cieczy hydraulicznej. Jego ruch powoduje

• Tłoczysko siłownika
  Jest to wał połączony z tłokiem, który przenosi siłę z wnętrza siłownika na zewnętrzne mechanizmy. Wykonane z wytrzymałych materiałów, takich jak stal chromowana, tłoczysko jest odporne na zginanie i ścieranie.

• Uszczelnienia zewnętrzne siłownika
  Odpowiadają za zapewnienie szczelności siłownika na zewnątrz, zapobiegając wyciekom cieczy hydraulicznej i chroniąc wnętrze siłownika przed zanieczyszczeniami.

• Uszczelnienia wewnętrzne siłownika
  Zapewniają szczelność między tłokiem a ścianami cylindra, co jest kluczowe dla utrzymania ciśnienia hydraulicznego i skutecznego działania siłownika.

• Pokrywy
  Elementy zamykające cylinder siłownika z obu stron. Pełnią funkcję konstrukcyjną, utrzymując wszystkie elementy na miejscu, a także umożliwiają montaż uszczelnień i tłoczyska.

• Zawory dławiące siłownika (opcjonalnie)
  Regulują przepływ cieczy hydraulicznej w siłowniku, co pozwala na kontrolowanie prędkości ruchu tłoka. Są używane w systemach wymagających precyzyjnej regulacji.

• Zamek siłownika (opcjonalnie)
  Element blokujący, który zatrzymuje tłok w określonej pozycji, nawet przy spadku ciśnienia w układzie hydraulicznym. Używany w aplikacjach, gdzie wymagana jest stabilność pozycji, np. w maszynach budowlanych.

Parametry siłowników hydraulicznych

Przy wyborze odpowiedniego siłownika hydraulicznego należy wziąć pod uwagę następujące parametry:

• Średnica tłoka i cylindra: Decyduje o sile generowanej przez siłownik.
• Skok tłoka: Określa maksymalną odległość, na jaką tłok może się wysunąć.
• Ciśnienie robocze: Wyrażane w barach, wskazuje na maksymalne obciążenie siłownika.
• Rodzaj uszczelnień: Zapewniających trwałość i szczelność w trudnych warunkach pracy.

Pomoc w doborze siłownika

W przypadku gdyby szukali Państwo siłownika, którego nie ma na stronie sklepu zachęcamy do kontaktu z działem handlowym. Proszę pamiętać, że aby go zamówić muszą Państwo znać jego podstawowe parametry ! Mogą Państwo podesłać własny szkic lub posiłkować się naszym gotowym wzorem do wypełnienia. Kliknij aby pobrać formularz doboru siłownika. Wypełniony formularz prosimy przesłać na adres email.  Jak wybrać odpowiedni siłownik hydrauliczny ? Analiza potrzeb. Przed zakupem siłownika należy określić jego przeznaczenie oraz warunki pracy, takie jak: Obciążenie mechaniczne. Zakres temperatur. Częstotliwość cykli pracy.

Katalog siłowników hydraulicznych bogata oferta siłowników

W katalogu siłowników hydraulicznych w Hydron znajdziesz szeroki wybór siłowników dostosowanych do różnorodnych zastosowań przemysłowych, rolniczych, budowlanych i specjalistycznych. Oferowane siłowniki hydrauliczne to produkty o wysokiej jakości, trwałości i niezawodności, co potwierdzają stosowne certyfikaty jakości oraz dopuszczenia techniczne. Dzięki temu możesz mieć pewność, że każda jednostka działa niezawodnie nawet w trudnych warunkach pracy. W naszym katalogu prezentujemy siłowniki o różnych parametrach konstrukcyjnych – od kompaktowych siłowników jednostronnego działania, po siłowniki dwustronnego działania z profesjonalnymi uszczelnieniami i precyzyjnym dopasowaniem do zastosowań. Każdy produkt został opisany w sposób przejrzysty i merytoryczny, co ułatwia dobór właściwego komponentu do konkretnej aplikacji. Oferowane siłowniki hydrauliczne wyróżniają się wysoką odpornością na obciążenia dynamiczne, stabilnością ruchu oraz prostotą montażu i serwisu. Nasza oferta jest stale uzupełniana, a dzięki dużym stanom magazynowym zapewniamy szybką realizację zamówień zarówno dla klientów indywidualnych, jak i partnerów biznesowych.

Przewody hydrauliczne do siłowników

Nasza firma produkuje przewody wysokociśnieniowe do podłączenia siłowników z rozdzielaczami. W ofercie posiadamy przewody z jednym, dwoma lub 4 oplotami stalowymi o zróżnicowanym ciśnieniu roboczym. Oferujemy również szeroki asortyment przyłączek, złączek, nypli stosowanych w hydraulice siłowej - jesteśmy w stanie połączyć każdego rodzaju gwint.

Części zamienne do siłowników hydraulicznych

Części zamienne do siłowników hydraulicznych pozwalają utrzymać sprawność układów hydrauliki siłowej bez konieczności wymiany całego siłownika. W trakcie eksploatacji maszyn rolniczych, budowlanych czy przemysłowych naturalnemu zużyciu ulegają przede wszystkim uszczelnienia, prowadnice, pierścienie prowadzące oraz elementy tłoczyska. Odpowiednio dobrane części serwisowe umożliwiają szybką naprawę i przywrócenie pełnej funkcjonalności siłownika. Najczęściej wymienianym elementem są zestawy uszczelnień, które odpowiadają za utrzymanie szczelności układu i prawidłowe utrzymanie ciśnienia roboczego. Zużyte uszczelnienia mogą powodować wycieki oleju hydraulicznego oraz spadek wydajności pracy siłownika. W takich przypadkach regeneracja i zastosowanie odpowiednich komponentów pozwala przywrócić prawidłową pracę całego układu. Podczas naprawy siłowników warto również zwrócić uwagę na elementy współpracujące z układem, takie jak pompy hydrauliczne, rozdzielacze hydrauliczne oraz przewody hydrauliczne, które odpowiadają za prawidłowe zasilanie instalacji. Hydron oferuje szeroki wybór komponentów hydrauliki siłowej oraz wsparcie techniczne w doborze części zamiennych do różnych typów siłowników stosowanych w wielu branżach.

Produkcja siłowników

W ofercie posiadamy szeroki asortyment siłowników hydraulicznych przeznaczonych m.in. do maszyn rolniczych, maszyn budowlanych, przemysłu itp. Jesteśmy w stanie wykonać praktycznie każdy rodzaj siłownika. W celu przedstawienia oferty prosimy o kontakt z działem handlowym.

Elementy do produkcji siłowników hydraulicznych

Elementy do produkcji siłowników hydraulicznych pozwalają zbudować kompletny siłownik od podstaw albo szybko go naprawić. W ofercie masz wszystko – od gotowych rozwiązań po części, z których składasz własny układ dokładnie pod maszynę. Do wyboru są siłowniki jednostronnego działania i siłowniki dwustronnego działania, które stanowią bazę większości instalacji. Do zastosowań rolniczych dochodzą siłowniki wywrotu przyczepy, a w bardziej wymagających układach wykorzystuje się dodatkowe zabezpieczenia i rozwiązania specjalne. Jeśli budujesz lub regenerujesz siłownik, kluczowe są detale. Uszczelniacze do siłowników hydraulicznych oraz pakiety uszczelnień odpowiadają za szczelność i utrzymanie ciśnienia. Dławnice do siłowników hydraulicznych prowadzą tłoczysko i chronią układ przed wyciekami. Do tego dochodzą elementy mechaniczne, takie jak ucho siłownika hydraulicznego, które pozwala zamocować siłownik w maszynie i przenieść siłę na konstrukcję. W praktyce z takich komponentów jak pręty, rury, uszczelnienia i końcówki montażowe jesteś w stanie zbudować kompletny siłownik dopasowany do konkretnego zastosowania. To rozwiązanie często wybierane przy nietypowych projektach lub modernizacji maszyn.  Całość musi współpracować z instalacją, dlatego gotowy siłownik łączy się z układem przez węże hydrauliczne, złączki hydrauliczne oraz często szybkozłącza hydrauliczne, które ułatwiają montaż i serwis. Dzięki temu masz pełny system od części, przez montaż, aż po gotową pracę w maszynie

Sprawdź również :

• zasady działania siłowników hydraulicznych
• zalety i zastosowanie siłowników hydraulicznych
• jak obliczyć siłę siłownika hydraulicznego
