Podstawowe informacje na temat gwintów amerykańskich stosowanych w hydraulice siłowej

dodano: 09-02-2025

Gwinty amerykańskie - tabela, omówienie

Typowe gwinty calowe amerykańskie stosowane w hydraulice siłowej

Gwinty amerykańskie to jedne z trzech najpopularniejszych typów gwintów stosowanych w hydraulice siłowej ( obok gwintów metrycznych i calowych BSP brytyjskich ) Gwinty popularne w Ameryce północnej stąd ich określenie jako gwinty amerykańskie. Gwinty amerykańskie to 3 podkategorie różniące się typem uszczelnienia. Gwinty amerykańskie przeznaczone są do przenoszenia jednego z najwyższych ciśnień roboczych ( szczególnie ORFS ) W swojej ofercie posiadamy zarówno złącza rurowe z gwintami amerykańskimi jak również końcówki do zaciskania węży.

Rozmiary gwintów amerykańskich znajdziesz w zwykłej tabeli dobory gwintów

Podział gwintów amerykańskich ze względu na typ uszczelnienia

Przykłady końcówek z gwintami ORFS

Przykłady końcówek do zaciskania z gwintami UNF

Gwinty amerykańskie – przegląd standardów i ich zastosowanie w hydraulice siłowej

Gwinty amerykańskie, takie jak JIC, UNF, ORFS i NPT, są szeroko stosowane w układach hydraulicznych, pneumatycznych i przemysłowych, głównie na rynkach amerykańskim i międzynarodowym. Ich wybór wynika z wysokiej szczelności połączeń, odporności na wysokie ciśnienia oraz dostępności w szerokiej gamie elementów armatury. Poniżej przedstawiamy charakterystykę każdego z tych standardów, ich zastosowania oraz kluczowe różnice.

Gwinty JIC (Joint Industry Council)

Czym są gwinty JIC ? Gwinty JIC (37° flare) są powszechnie stosowanymi gwintami w układach hydraulicznych i pneumatycznych. Ich konstrukcja bazuje na stożkowym uszczelnieniu 37°, co zapewnia wysoką szczelność nawet przy wysokim ciśnieniu. JIC jest zgodny ze standardem SAE J514, co czyni go uniwersalnym rozwiązaniem w hydraulice siłowej. Cechy charakterystyczne gwintów JIC : - Uszczelnienie stożkowe 37°, które eliminuje potrzebę stosowania dodatkowych uszczelek. Gwint UNF (Unified National Fine), czyli drobnozwojowy gwint calowy. Odporność na wysokie ciśnienia – często wykorzystywany w systemach przekraczających 300 bar. Łatwa instalacja i rozłączanie – stosowanie klucza wystarcza do szybkiego montażu i demontażu. Zastosowanie gwintów JIC : Układy hydrauliczne w pojazdach i maszynach budowlanych. Przemysł lotniczy – JIC jest standardem w systemach paliwowych i hydraulicznych. Przemysł rolniczy – instalacje hydrauliczne w ciągnikach i maszynach rolniczych.

Gwinty UNF (Unified National Fine)

Czym są gwinty UNF ? Gwinty UNF należą do rodziny gwintów Unified Thread Standard (UNS), a ich główną cechą jest drobny skok gwintu, co umożliwia lepsze trzymanie połączenia i większą odporność na drgania. Cechy charakterystyczne gwintów UNF : Precyzyjne połączenia – drobny skok gwintu zapewnia dokładne dopasowanie. Większa odporność na wibracje niż gwinty UNC (Unified National Coarse). Szerokie zastosowanie w przemyśle motoryzacyjnym i lotniczym. Zastosowanie gwintów UNF : Układy paliwowe i hydrauliczne w przemyśle lotniczym. Elementy konstrukcyjne wymagające dużej odporności na drgania. Połączenia w precyzyjnych systemach mechanicznych.

Gwinty ORFS (O-Ring Face Seal) – najlepsza szczelność w hydraulice siłowej

Czym są gwinty ORFS ? Gwinty ORFS są znane ze swojej wyjątkowej szczelności, dzięki zastosowaniu uszczelnienia o-ringowego na czołowej powierzchni połączenia. Ten typ gwintu jest określony przez standard SAE J1453 i stosowany głównie w wysokociśnieniowych układach hydraulicznych. Cechy charakterystyczne gwintów ORFS : Uszczelnienie za pomocą o-ringa, co eliminuje wycieki nawet przy bardzo wysokim ciśnieniu. Prosty montaż i demontaż – nie wymaga dodatkowego uszczelnienia taśmą teflonową czy klejami. Odporność na drgania i wysokie ciśnienia – stosowane w trudnych warunkach przemysłowych. Zastosowanie gwintów ORFS : Systemy hydrauliczne wysokiego ciśnienia w maszynach budowlanych i rolniczych. Układy hydrauliczne w przemyśle morskim i energetyce. Zastosowania wymagające maksymalnej szczelności połączeń.

Gwinty NPT (National Pipe Thread)

Czym są gwinty NPT ? Gwinty NPT są standardem amerykańskim stosowanym głównie w połączeniach rurowych, zarówno w instalacjach pneumatycznych, jak i hydraulicznych. Ich cechą charakterystyczną jest stożkowy profil gwintu, który pozwala na uszczelnienie poprzez docisk gwintów do siebie. Cechy charakterystyczne gwintów NPT : Stożkowa konstrukcja zapewnia uszczelnienie bez dodatkowych uszczelek (choć często stosuje się taśmę teflonową). Proste i wytrzymałe połączenia stosowane w instalacjach przemysłowych. Popularność w amerykańskich systemach rurociągowych. Zastosowanie gwintów NPT : Instalacje hydrauliczne i pneumatyczne. Systemy sprężonego powietrza. Przemysł chemiczny i petrochemiczny.

JIC vs. ORFS vs. NPT – które połączenie wybrać?

JIC – najlepszy wybór dla instalacji hydraulicznych wymagających prostego i szybkiego montażu.
ORFS – zapewnia najwyższą szczelność dzięki o-ringowi, idealne do zastosowań wysokociśnieniowych.
NPT – dobry wybór dla połączeń rurowych w instalacjach przemysłowych, choć wymaga dodatkowego uszczelnienia.

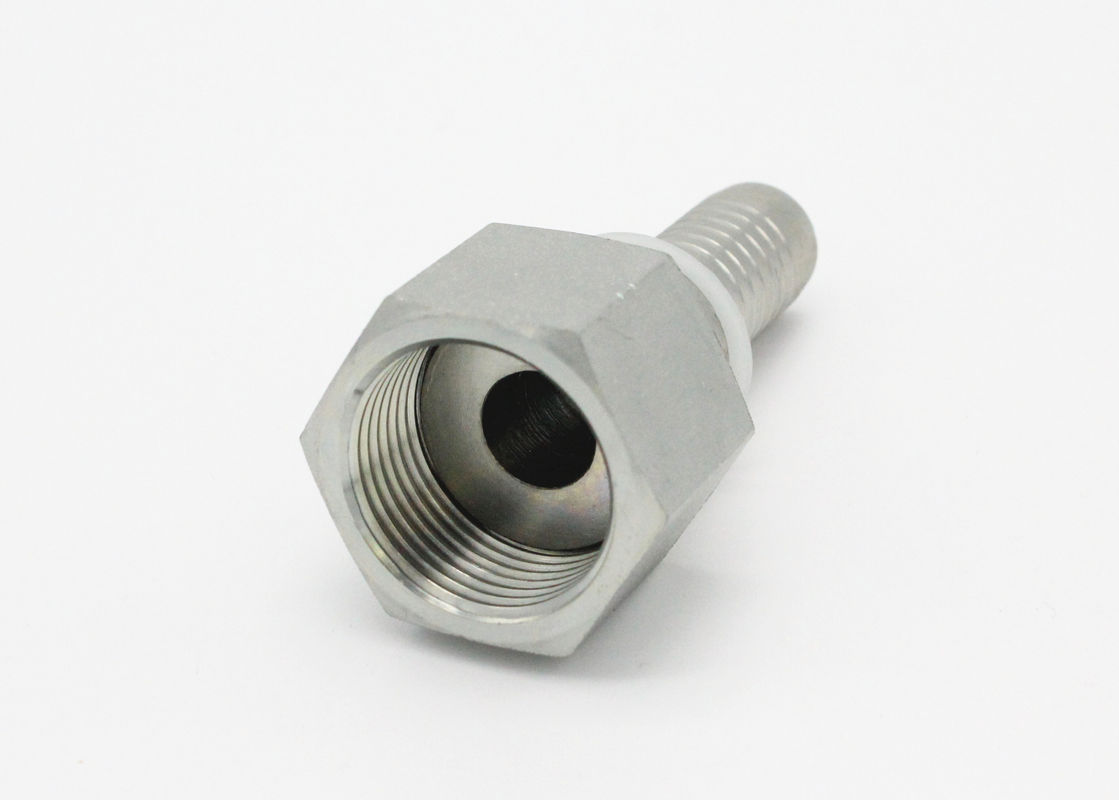

przykład końcówki ORFS ( z uszczelnieniem płaskim )

przykład końcówki z gwintem amerykańskim ORFS
