Gwinty calowe - tabela, wymiary

Gwinty calowe nazywane gwintami brytyjskimi dzielą się zasadniczo na dwie podgrupy : gwinty BSP oraz gwinty BSPT ( stożkowe, dużo mniej popularne ) Gwinty calowe ( BSP ) są jednymi z najbardziej popularnych stosowanych w hydraulice siłowej, pneumatyce. Gwinty BSP stosowane są również z złączach niskociśnieniowych oraz złączach wodnych. Gwinty calowe, takie jak BSP, NPT czy UNF, są niezwykle wszechstronne i znajdują zastosowanie w wielu dziedzinach. Dzięki znajomości ich wymiarów, oznaczeń i różnic w porównaniu z gwintami metrycznymi, można skutecznie dobrać odpowiednie rozwiązanie do każdego projektu. Sprawdź pełną ofertę złączek, adapterów i narzędzi do gwintów calowych w sklepie Hydron.

Trzy rodzaje gwintów calowych

• BSP - najpopularniejszy
• UNF - amerykański drobnozwojowy
• NPT - mniej popularny

Gwint calowy wymiary

Wyróżniamy następujące rozmiary gwintów calowych ( od najmniejszego do największego ) :

• gwint 1/8''-28
• gwint 1/4''-19
• 3/8''-19
• 1/2''-14
• 5/8''-14
• 3/4''-14
• 1''-14
• 1 1/4''-11 > ten gwint określany jest również jako gwint 5 4 cala
• 1 1/2''-11 > ten gwint określany jest również jako gwint 6 4 cala
• 2''-11

Oznaczenie gwintu calowego

Jak odczytywać oznaczenie gwintu ? Pierwsza wartość to oznaczenie gwintu np. 1/4" dodatkowa wartość -19 oznacza ilość zwoi na cal gwintu. Pełne oznaczenie gwintu to  1/4''-19.

Jak zmierzyć gwint calowy ?

Aby dokładnie zmierzyć gwint musimy dysponować suwmiarką i grzebieniem do gwintów. Po dokonaniu pomiarów do prawidłowej identyfikacji gwintów służą tabele doboru gwintów ( podstawowa i rozszerzona ) w tabeli możemy sprawdzić ile milimetrów ma dany gwint. Co ważne inną wartość na ten sam gwint zewnętrzny a inną gwint wewnętrzny ! Warto dodać, że w hydraulice siłowej standardowym największym używanych gwintem są 2".

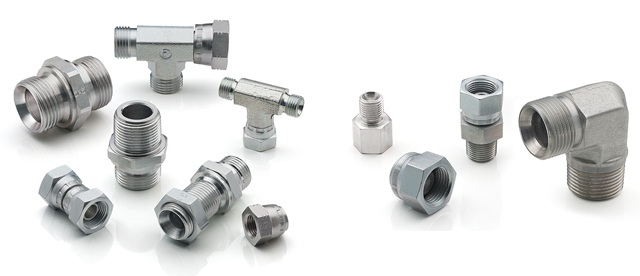

Typowe gwinty calowe – wymiary, rodzaje i oznaczenia

Gwinty calowe są powszechnie stosowane w różnych branżach, takich jak hydraulika siłowa, pneumatyka, motoryzacja czy przemysł maszynowy. W artykule omówimy najpopularniejsze rodzaje gwintów calowych, ich wymiary, oznaczenia oraz różnice w porównaniu z gwintami metrycznymi. Dodatkowo przedstawimy tabelę gwintów calowych oraz porady dotyczące ich pomiaru i zastosowania.

Rodzaje gwintów calowych

Gwinty calowe różnią się w zależności od zastosowania i specyfikacji technicznych. Do najczęściej spotykanych typów należą:

1. Gwinty rurowe calowe (BSP, NPT):

   • Stosowane w instalacjach hydraulicznych i pneumatycznych.
   • BSP (British Standard Pipe) charakteryzuje się kątem zarysu 55°, a NPT (National Pipe Thread) – kątem 60°.
   • Wymiary gwintów rurowych calowych często podawane są w tabelach, które uwzględniają średnicę nominalną, skok gwintu i średnicę zewnętrzną.

2. Gwinty calowe drobnozwojne (UNF, BSW):

   • gwinty UNF (Unified Fine Thread) – używany w aplikacjach wymagających większej precyzji i wytrzymałości.
   • BSW (British Standard Whitworth) – klasyczny gwint stosowany w starszych konstrukcjach.

3. Gwinty calowe amerykańskie:

   • UNF i UNC (Unified Coarse Thread) – popularne w przemyśle motoryzacyjnym oraz maszynowym.

Wymiary gwintów calowych i ich oznaczenia

Każdy gwint calowy posiada specyficzne oznaczenie, które zawiera:

• Rozmiar nominalny (np. 1/4, 1/2, 3/8 cala),
• Skok gwintu (ilość zwojów na cal, np. 14 TPI – threads per inch),
• Typ gwintu (np. NPT, BSP, UNF).

Dla przykładu:

• Gwint calowy 1/4 NPT oznacza gwint rurowy o nominalnej średnicy 1/4 cala, kąt zarysu 60° i zwojach zgodnych z normą NPT.

Różnice między gwintem metrycznym a calowym

• Jednostki miary: Gwinty metryczne podawane są w milimetrach, natomiast calowe w calach.
• Skok gwintu: W gwintach metrycznych skok określany jest w milimetrach (np. 1,5 mm), a w gwintach calowych w ilości zwojów na cal (np. 14 TPI).
• Kąt zarysu: Gwinty metryczne mają standardowy kąt 60°, podczas gdy gwinty calowe mogą mieć kąty 55° (BSP) lub 60° (UNF, NPT).

Tabela gwintów calowych – wymiary i średnice

Poniżej przedstawiamy tabelę najpopularniejszych gwintów calowych:

Jak mierzyć gwinty calowe?

Do pomiaru gwintów calowych używamy narzędzi takich jak:

• Grzebień do gwintów metrycznych i calowych – pozwala określić skok gwintu.
• Suwmiarka – do pomiaru średnicy zewnętrznej i wewnętrznej.
• Tabela gwintów – do szybkiego porównania wyników pomiarów z normami.

Gwinty calowe na mm – przelicznik

Wymiary gwintów calowych mogą być przeliczone na milimetry dla łatwiejszego zrozumienia. Przykładowo:

• Gwint 1 cal = 25,4 mm,
• Gwint 1/2 cala = 12,7 mm,
• Gwint 3/8 cala = 9,525 mm.

Czym są gwinty G ?

Gwinty oznaczone literą G to gwinty rurowe walcowe (ang. BSPP – British Standard Pipe Parallel), zgodne z normą ISO 228-1. Litera G oznacza właśnie walcowy gwint rurowy, który nie uszczelnia się na gwincie, lecz wymaga dodatkowego elementu uszczelniającego, np. podkładki, pierścienia uszczelniającego albo stożkowego doszczelnienia powierzchniowego. Gwinty G są powszechnie stosowane w hydraulice siłowej, pneumatyce, instalacjach wodnych i gazowych, gdzie wymagane jest niezawodne i szczelne połączenie.

Charakterystyka gwintu G:

• Jest to gwint walcowy (równoległy).

• Kąt zarysu gwintu wynosi 55°.

• Skok gwintu oraz liczba zwojów na cal odpowiadają normie BSP.

• Uszczelnienie następuje dzięki dodatkowym elementom (nie na samym gwincie).

Czym są gwinty BSP?

BSP (British Standard Pipe) to ogólna nazwa systemu gwintów rurowych, pochodzących z brytyjskiej normy. W ramach BSP występują dwa główne typy:

1. BSPP (Parallel) – gwint walcowy

   • Oznaczany literą G według normy ISO.

   • Połączenie wymaga uszczelnienia z użyciem podkładki, pierścienia lub uszczelki.

   • Stosowany m.in. w hydraulice i pneumatyce.

2. BSPT (Taper) – gwint stożkowy

   • Oznaczany literą R (np. R1/2).

   • Uszczelnienie uzyskuje się na zarysie gwintu dzięki stożkowemu kształtowi.

   • Powszechny w instalacjach wysokociśnieniowych.

Podsumowanie różnic:

• Gwint G → to gwint BSP równoległy (BSPP).

• BSP → to cała grupa gwintów, w której znajdziemy zarówno BSPP (G), jak i BSPT (R).

Czy chcesz, żebym przygotował Ci też tabelę porównawczą gwintów G i BSP (G vs R) z przykładami wymiarów (np. G1/4, R1/4)? To mogłoby być przydatne np. jako treść pod SEO na stronę Hydron.

Rozmiary gwintów calowych w mm – praktyczny przewodnik Gwinty calowe to jedne z najczęściej spotykanych rozwiązań w hydraulice siłowej, pneumatyce oraz w branży instalacyjnej. Choć w Polsce i Europie powszechnie stosuje się system metryczny, to w wielu elementach łącznych – takich jak złączki hydrauliczne, końcówki do węży czy armatura rurowa – wciąż szeroko wykorzystywane są gwinty wyrażane w calach. Aby uniknąć pomyłek podczas doboru komponentów, warto znać przeliczenia rozmiarów calowych na milimetry. Czym są gwinty calowe? Gwint calowy (BSP – British Standard Pipe) opiera się na jednostce cala, który odpowiada 25,4 mm. W praktyce jednak rozmiar gwintu nie oznacza średnicy zewnętrznej wprost przeliczonej na mm, ale odnosi się do średnicy nominalnej rury, dla której gwint został opracowany. Dlatego gwint 1/2" nie ma dokładnie 12,7 mm średnicy, lecz około 20,95 mm. Najpopularniejsze rozmiary gwintów calowych w mm Poniżej przedstawiamy zestawienie najczęściej stosowanych gwintów calowych wraz z ich średnicą zewnętrzną w milimetrach: 1/8" – ok. 9,7 mm 1/4" – ok. 13,2 mm 3/8" – ok. 16,7 mm 1/2" – ok. 20,95 mm 3/4" – ok. 26,44 mm 1" – ok. 33,25 mm 1 1/4" – ok. 41,91 mm 1 1/2" – ok. 47,80 mm 2" – ok. 59,61 mm Dlaczego warto znać przeliczenia gwintów calowych? Znajomość wymiarów w milimetrach pozwala uniknąć błędów przy zamawianiu elementów hydrauliki siłowej, takich jak złączki, końcówki, redukcje czy korki. Dzięki temu można szybko dopasować właściwy komponent do istniejącej instalacji i mieć pewność szczelności oraz bezpieczeństwa układu.
