Końcówki z gwintem calowym BSP – podstawowe informacje

W układach hydraulicznych stosuje się różne rodzaje elementów złącznych. Wśród nich znajdują się m.in. końcówki z gwintem calowym BSP. Należą do powszechnie wykorzystywanych elementów na rynku europejskim. Z tego artykułu dowiesz się, czym dokładnie są końcówki z gwintem calowym BSP, gdzie się je stosuje oraz w jakich rozmiarach występują. Oto najważniejsze informacje.

Czym są końcówki z gwintem calowym BSP?

Końcówki z gwintem calowym BSP to złącza, które opierają się na gwincie calowym ze standardem brytyjskim BSP (ang. British Standard Pipe). W praktyce oznacza to, że ten gwint rurowy jest zgodny z brytyjskimi normami w tym zakresie. Końcówki tego typu przeznaczone są do tworzenia połączeń pomiędzy przewodami hydraulicznymi, złączami, zaworami hydraulicznymi oraz innymi elementami układu.

Charakterystyczne dla tego typu końcówek jest to, że część przyłączeniowa ma przygotowany gwint w systemie calowym, który odnosi się bezpośrednio do nominalnej średnicy rury. Oznacza to, że przy wymiarowaniu nie bierze się pod uwagę rzeczywistej średnicy zewnętrznej.

Podstawowy podział końcówek z gwintem calowym BSP obejmuje:

• końcówki z gwintem BSPP – oznaczane literą G z równoległym kształtem gwintu, stosuje się je na czole złącza.
• końcówki z gwintem BSPT – oznaczane literą R ze stożkowym kształtem gwintu, stosuje się je na gwincie przez dokręcenie.

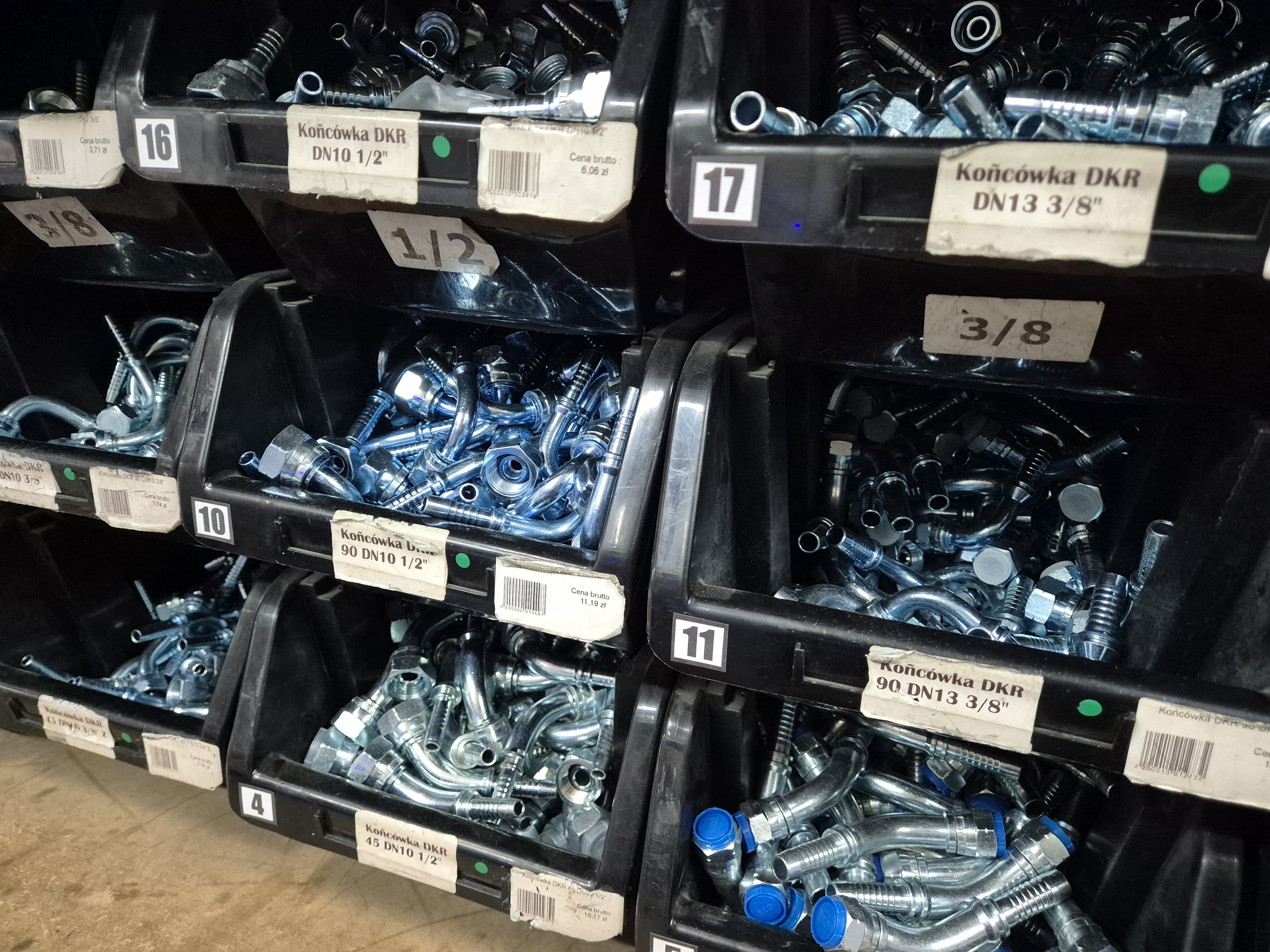

• końcówki DKR – z gwintem wewnętrznym BSP i dostępne w wersjach: prostej, kątowej 45°, kątowej 90° i kątowej 180°.
• końcówki AGR – z gwintem zewnętrznym BSP i dostępne w wersjach FL (uszczelnienie płaskie) oraz SV (długi gwint).

Standardowe rozmiary gwintów brytyjskich BSP

Dostępne na rynku końcówki z gwintem calowym BSP mogą mieć różne wymiary. Do standardowych rozmiarów należą:

• 1/8",
• 1/4",
• 3/8",
• 1/2",
• 3/4",
• 1".

Niezwykle ważne jest to, aby rozmiar dopasować bezpośrednio do danej aplikacji. W tym celu zapoznaj się z kartą techniczną maszyny i wskazaniami producenta.

Gdzie stosuje się końcówki z gwintem brytyjskim BSP?

Ten typ końcówek doskonale sprawdza się w łączeniu elementów hydraulicznych, gdzie wymagane jest zachowanie wysokiej szczelności oraz odporności na oddziaływanie wysokiego ciśnienia. Największą popularnością cieszą się w Europie, jednak z powodzeniem wykorzystywane są w maszynach użytkowanych na całym świecie.

Końcówki tego typu stosowane są w układach hydraulicznych w:

• maszynach rolniczych,
• maszynach budowlanych,
• podnośnikach,
• ładowarkach czołowych typu TUR,
• prasach hydraulicznych,
• maszynach i urządzeniach leśnych,
• pojazdach komunalnych,
• liniach produkcyjnych i montażowych,
• maszynach CNC,
• automatyce przemysłowej,
• itd.

Potencjał ich zastosowania jest bardzo szeroki.

Jakie końcówki hydrauliczne znajdziesz w Hydron?

W ofercie sklepu Hydron przygotowaliśmy szeroki wybór końcówek hydraulicznych. Asortyment obejmuje zarówno modele z gwintem calowym BSP, jak i inne, w tym m.in.:

• końcówki metryczne,
• końcówki oczkowe,
• końcówki amerykańskie JIC, końcówki ORFS,
• końcówki flanszowe SAE (SFL, SFS),
• i inne.

Zachęcamy do dokładnego zapoznania się z ich parametrami i przeznaczeniem, a następnie do zakupu końcówek i innych elementów systemów hydraulicznych w naszym sklepie online.
