Końcówki kołnierzowe proste SAE SFL, SFS
Końcówki flanszowe proste do węży SAE - SFL 3000 PSI, SFS 6000 PSI
W ofercie końcówki do zaciskania węży hydraulicznych flanszowe ( kołnierzowe ) w wersji lekkiej SFL lub ciężkiej SFS. Wyróżniamy zasadniczo 2 rodzaje końcówek flanszowych : w zależności od ciśnienia roboczego : końcówki SFL 3000 PSI oraz końcówki SFS 6000 PSI. W zależności od wersji końcówki równią się zasadniczo wielkością kołnierza ( flanszy ) Końcówki kołnierzowe stosowane są przede wszystkim w maszynach budowlanych. Połączenie uzyskuje się poprzez skręcenie końcówek za pomocą specjalnych półkołnierzy ( potocznie nazywanych "półksiężycami" ), które skręcamy na końcówce flanszowej. Flansze występują w wersji 4SP ( długa choinka ) lub w wersji INTERLOCK z podwójnym zamkiem a także w wersji SUPERCAT ( zwiększona wysokość kołnierza ) W ofercie posiadamy również oryginalne oringi do końcówek kołnierzowych ( o przekroju kwadratowym ) oraz oringi poliuretanowe ( super wytrzymałe ). Ten typ końcówek określany jest czasami jako flansze hydrauliczne.
Podział końcówek kołnierzowych
- końcówki kołnierzowe seria lekka 3000 PSI (SFL)
- końcówki kołnierzowe ciężka 6000 PSI (SFS)
Co to jest końcówka kołnierzowa (flanszowa) ?
Końcówka kołnierzowa, zwana również flanszową, to specjalny typ końcówki hydraulicznej węży, który umożliwia połączenie węża hydraulicznego z innymi elementami instalacji za pomocą półkołnierzy flansz i śrub mocujących. Jest to trwałe i szczelne rozwiązanie stosowane w systemach hydraulicznych, gdzie występują wysokie ciśnienia robocze i duże obciążenia mechaniczne. Jak działa końcówka kołnierzowa ? Końcówka kołnierzowa łączy się z innym elementem instalacji hydraulicznej poprzez dopasowanie kołnierza do jego powierzchni i zabezpieczenie ich za pomocą śrub. Uszczelnienie czyli specjalne uszczelki do flansz pomiędzy kołnierzami zapewniają szczelność, a solidne połączenie mechaniczne pozwala na przenoszenie wysokich ciśnień i sił dynamicznych. System kołnierzowy pozwala na szybkie rozłączenie i ponowne połączenie instalacji. Mogą być stosowane w wielu branżach, od przemysłu ciężkiego po rolnictwo.
Gdzie znajdują zastosowanie flansze hydrauliczne ?
Ze względu na swoją wytrzymałość - flansze hydrauliczne są odporne na bardzo wysokie ciśnienia i dynamiczne obciążenia ten typ końcówek spotkać możemy w : Przemyśle ciężkim : Systemy hydrauliczne głównie w maszynach budowlanych, takich jak koparki, dźwigi, ładowarki. Przemyśle chemiczny i naftowym : Systemy przesyłające agresywne chemikalia lub ciecze robocze w wysokich temperaturach i ciśnieniach. Flansze hydrauliczne to doskonały wybór dla każdego systemu hydraulicznego wymagającego połączeń o wysokiej wytrzymałości i szczelności. Wybierz odpowiedni wariant spośród SFL, SFS czy Supercat i ciesz się niezawodnym działaniem swojej instalacji hydraulicznej.
Rodzaje końcówek kołnierzowych:
- Końcówki SFL: Kołnierze przeznaczone do standardowych zastosowań.
- Końcówki SFS: Kołnierze w wersji ciężkiej odporne na większe ciśnienia.
- Końcówki flanszowe Supercat – końcówki z wyższą wysokością kołnierza.

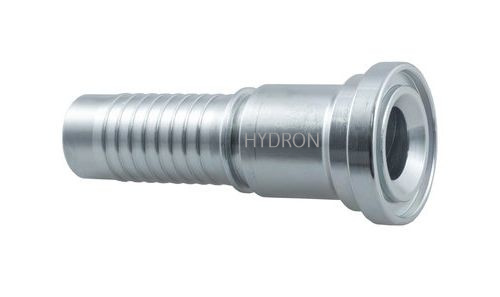

Końcówka w wersji 4SP ( długa choinka )

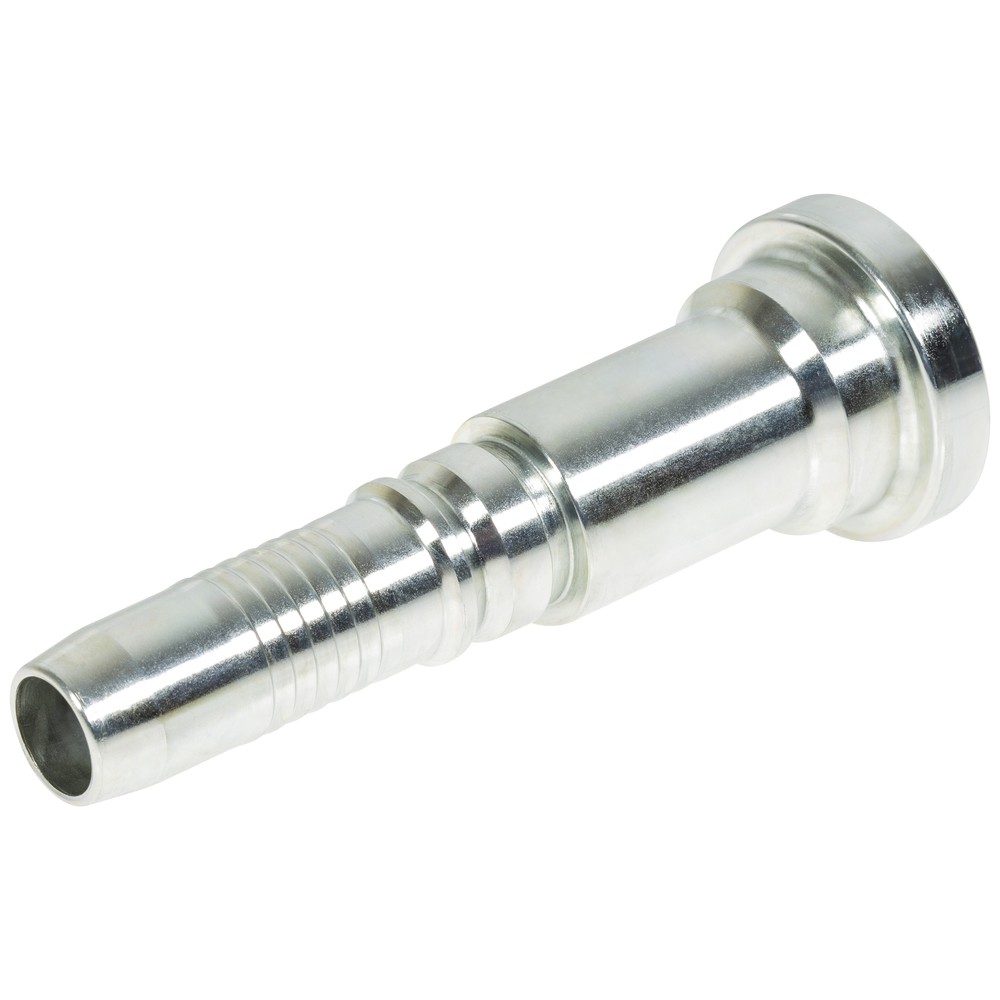

Końcówka w wersji 4SH ( INTERLOCK ) z podwójnym zamkiem

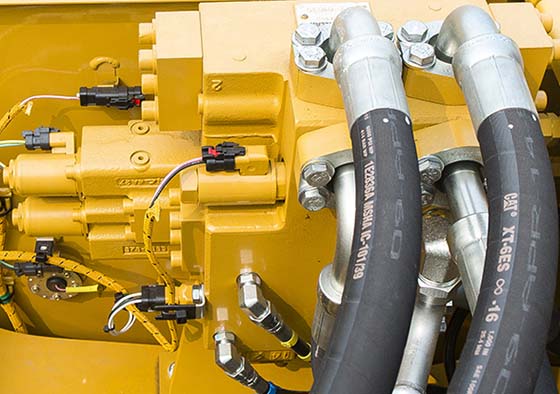

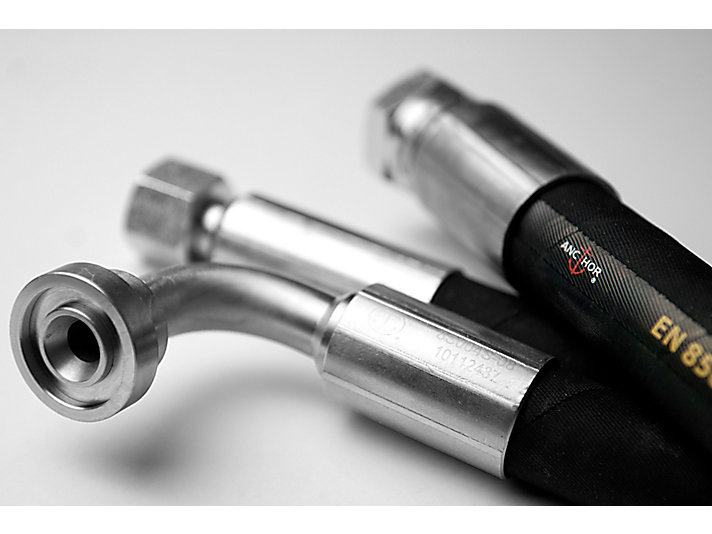

Przykłady węży hydraulicznych z końcówkami flanszowymi
