Jakie jest maksymalne ciśnienie pracy końcówek i złączek hydraulicznych ?

Tematy powiązane :

Maksymalne ciśnienie pracy końcówek do węży hydraulicznych

Ciśnienie pracy końcówek hydraulicznych stosowanych w zakutych przewodach hydraulicznych różnią się w zależności od typu uszczelnienia i wielkości węża. Dla przykładu inne ciśnienie maksymalne posiadają poszczególne typy końcówek np. końcówki DKOL ( metryczne ) oraz końcówki DKJ ( gwint UNF ). Zasada jest prosta im mniejszy rozmiar węża tym wyższe ciśnienie robocze końcówki ( tak samo jak w przypadku ciśnienia węża hydraulicznego ). W swojej ofercie posiadamy wszelkiego typu końcówki ( okucia ) do węży hydraulicznych z każdym rodzajem gwintu ( metryczne, calowe, amerykańskie, rurowe ) Zapamiętaj : im mniejszy rozmiar węża tym wyższe ciśnienie robocze.

tabela ciśnienia poszczególnych typów końcówek do zaciskania węży hydraulicznych

Maksymalne ciśnienie pracy złączek hydraulicznych

Złącza hydrauliczne tak samo jak końcówki do przewodów hydraulicznych podlegają tym samym zasadom : Im mniejsza rozmiar złącza tym większe ciśnienie robocze. Ciśnienie złączek hydraulicznych różni się w zależności od zastosowanego typu połączenia ( typ uszczelnienia stożka ) Inne ciśnienia posiadają złącza z gwintami metrycznymi inne z gwintami UNF. Co ważne oferujemy wyłącznie złącza wykonane z monobloku ( jednego kawałka materiału ) dzięki czemu mają one zdecydowanie większe ciśnienie pracy od złączek lutowych ( słabe , podatne na pęknięcia i przecieki )

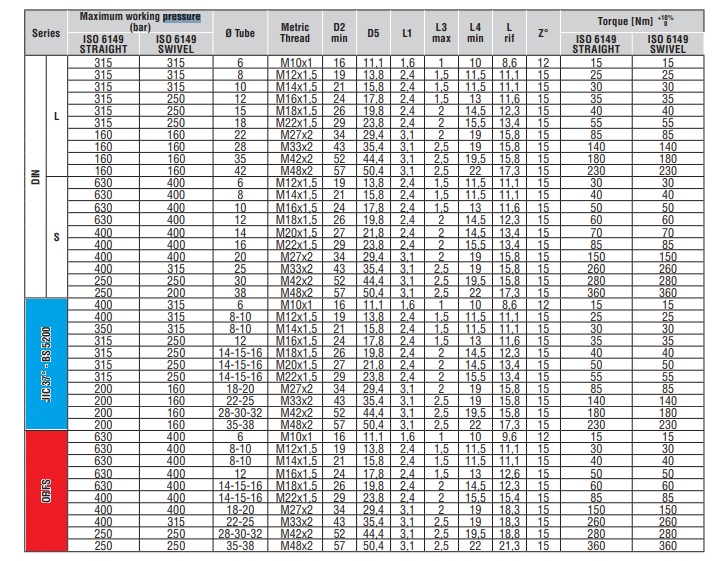

Ciśnienie pracy złączek w zależności od typu połączenia ( metryczne, JIC, ORFS )

Większość elementów złącznych ( bez względu na zastosowane gwinty ) przeznaczone jest na ciśnienia nominalnego maksymalnie do 32MPa ( 320 bar ).
Niektóre z elementów złącznych w wersji lekkiej przeznaczone są maksymalnie do 500bar
Niektóre z elementów w wersji ciężkiej przeznaczone są maksymalnie do 800bar
Stal węglowa od -20°C do + 120°C zgodnie z normą ISO 8434 (Carbon Steel -20° to + 120° degrees Celsius, according to ISO 8434)
Stal nierdzewna od -60°C do + 200°C zgodnie z normą ISO 8434 (Stainless steel -60° to + 200° degrees Celsius, according to ISO 8434)

Jakie parametry powinien mieć materiał z którego wykonane są złączki hydrauliczne :

Złącza hydrauliczne powinny być wykonane z materiału o następujących parametrach ( zgodnie z Polską Normą ) : Stal o wytrzymałości na rozciąganie Rm- nie mniejszej niż 500MPa ( około 50Kg / mm2 ) oraz wyraźnej granicy plastyczności Re - nie mniejszej niż 260MPa ( około 26KG/mm2 )
