Złączki hydrauliczne - proste, kolanka, trójniki

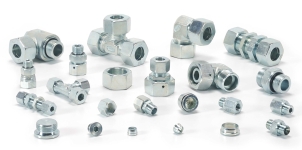

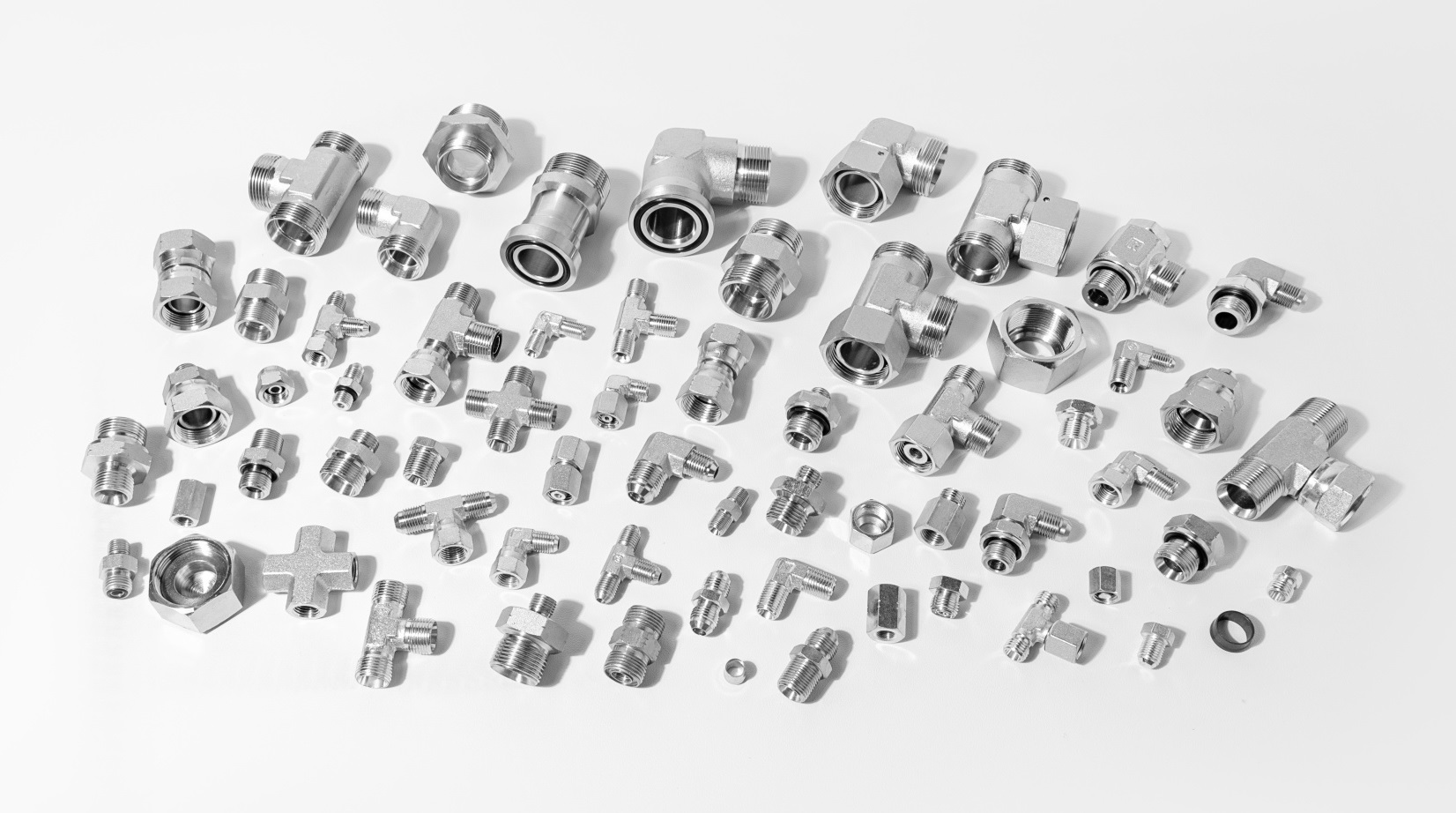

Złączki i przyłącza hydrauliczne

Gdzie stosuje się złączki gwintowane ?

Do czego i gdzie stosowane są złącza hydrauliczne gwintowane ? Złącza hydrauliczne przeznaczone są zasadniczo do : łączenie rur hydraulicznych ( poprzez skręcenie z pierścieniem i nakrętką ) lub jako złączki do łączenia węży, przewodów hydraulicznych ( poprzez przykręcenie do końcówki przewodu )  W ofercie posiadamy zarówno złącza pod pierścień zacinający i nakrętkę ( do łączenia rur nazywane popularnie złączami skręcanymi ) jak również gwintowane stalowe ze stożkiem oraz wszelkiego typu przyłącza hydrauliczne bez stożka ( do wkręcenia w blok, siłownik, zawór itp ) Dostępne w różnych konfiguracjach : proste, kolankowe, przyłączki kolankowe, mufki, złącza nakrętne, ustawne, trójnikowe, czwórnikowe itp.

Złączki do węży hydraulicznych - do łączenia przewodów hydraulicznych

Elementy złączne występują również pod nazwą "złączki hydrauliczne węży". Złączkami możemy nie tylko połączyć rurę precyzyjną ale również możemy za jej pomocą połączyć 2 węże hydrauliczne. Jak wiemy, węże hydrauliczne zakute są najczęściej końcówkami z nakrętką ( gwint wewnętrzny ) Za pomocą np. złączki prostej możemy połączyć 2 węże hydrauliczne razem - złączkę wkręcamy do gwintu występującego w wężach hydraulicznych. W ten sposób możemy np. przedłużać węże. Złącza nazywane są złączami wysokociśnieniowymi ponieważ wytrzymują do kilkuset bar. Szczegółowe informacje na temat ciśnienia roboczego poszczególnych złączy znajdą Państwo w dziale CERTYFIKATY. Złącza z powodzeniem można stosować w instalacjach średniego i niskiego ciśnienia. Normy wykonania złączek : ISO 8434; DIN 2353, SAE J514, ISO 6162, ISO 12151, ISO 1179, SAE J1453, DIN 7631, ISO 8431, ISO 9974, BS 5200; SAE J1231; ISO 8431-2. Producent złączek hydraulicznych. Nasza firma zajmuje się produkcją oraz dystrybucją elementów złącznych stosowanych do przesyłu medium takiego jak olej lub powietrze. Tutaj znajdą Państwo więcej informacji o produkcji złącz oraz technologii ich wykonania.

Wysokociśnieniowe złącza rurowe - łączniki rur, rurek

Złączki hydrauliczne występują pod kilkoma nazwami takimi jak złącza rurowe ( z racji tego, że mogą służyć do łączenia przewodów rurowych wysokiego ciśnienia ) Połączenia złączy dokonujemy za pomocą pierścienia zacinającego oraz nakrętki złącznej > stąd  nazwa "złącza rurowe / hydrauliczne skręcane" Nazwa pochodzi od sposobu montażu złączek z rurą hydrauliczną, które nie wymaga spawania. Na rurę bezszwową nakładamy pierścień zaciskowy a następnie nakrętką hydrauliczną, całość przykładamy do  gwintu złączki i skręcamy aż do czas aż pierścień zaciskowy zostanie zamocowany na rurze ( zaciśnie się na trwałe ).

Łączniki do rur hydraulicznych

Złączki hydrauliczne określane są również jako "Łączniki rur hydraulicznych" - są to elementy złączne hydrauliki siłowej, które umożliwiają szybkie i trwałe połączenie rur wysokociśnieniowych( bezszwowe rury precyzyjne ) bez konieczności stosowania spawania. Zastosowanie i zalety łączników rur hydraulicznych : Łączniki rur hydraulicznych przeznaczone są do bezszwowych rur wysokociśnieniowych, zapewniając szczelne i trwałe połączenie w układach wysokiego ciśnienia. Główną zaletą stosowania łączników rurowych jest eliminacja potrzeby spawania, co znacznie przyspiesza montaż i serwis instalacji. Stosowanie złączy rurowych wysokiego ciśnienia to idealne rozwiązanie dla: ✔ Układów hydrauliki siłowej – w maszynach budowlanych, przemysłowych i rolniczych. ✔ Przemysłu ciężkiego – np. w sektorze wydobywczym, hutniczym i energetycznym, ✔ Instalacji wymagających wysokiej odporności na ciśnienie i temperaturę. Dzięki zastosowaniu precyzyjnie wykonanych gwintów i uszczelnień, łączniki rur hydraulicznych zapewniają maksymalną szczelność przy ciśnieniach kilkuset bar !

Hydrauliczne połączenie rurowe

Hydrauliczne połączenia rurowe to elementy każdego systemu hydrauliki siłowej, zapewniające trwałe i szczelne łączenie przewodów rurowych. Ich zadaniem jest efektywne przesyłanie medium pod wysokim ciśnieniem, eliminując ryzyko wycieków oraz gwarantując bezawaryjną pracę instalacji. W ofercie Hydron znajdziesz szeroki wybór złączek hydraulicznych, w tym złączki kielichowe, pierścieniowe, kołnierzowe oraz skręcane. Oferujemy produkty wykonane z wysokiej jakości materiałów, takich jak stal nierdzewna i stal węglowa, zapewniające odporność na wysokie ciśnienia i intensywne warunki eksploatacyjne. Nasze połączenia rurowe spełniają normy branżowe i są kompatybilne z różnymi systemami hydraulicznymi, co pozwala na ich wszechstronne zastosowanie w hydraulice przemysłowej, mobilnej i siłowej.

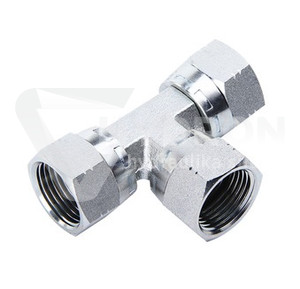

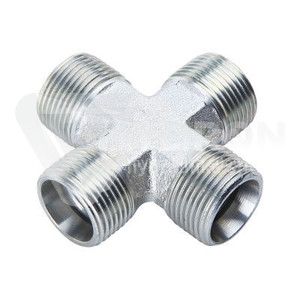

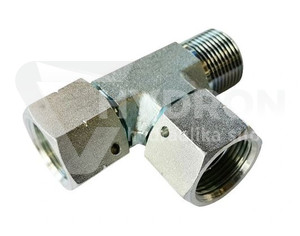

Rodzaje łączników do rur hydraulicznych

W naszym asortymencie dostępne są różne złącza hydrauliczne. Wśród nich znajdują się m.in.: Łączniki gwintowane, złączki z pierścieniami zacinającymi, nakrętkami – do trwałego połączenia rur o różnych rozmiarach gwintów oraz różnych typach gwintów. Złączki kątowe i trójnikowe, czwórnikowe – umożliwiające zmianę kierunku przepływu cieczy. Adaptery, redukcje i różnego rodzaju przejściówki hydrauliczne  umożliwiające podłączenie elementów o różnych standardach gwintów

Jak dobrać odpowiednie złączki hydrauliczne ?

Wybór właściwych złączek hydraulicznych powinien uwzględniać kilka kluczowych czynników: 1) ✔ Standard i norma – dopasuj złącza do obowiązujących norm (DIN, BSP, JIC, ORFS) i specyfiki systemu, w którym będą używane. 2) ✔ Typ gwintu – metryczny, calowy BSP, stożkowy BSPT czy gwint amerykański JIC – wybór zależy od standardów przyjętych w danej instalacji. 3) ✔ Sposób uszczelnienia – stożkowe uszczelnienie 24° (DIN), 37° (JIC), czy uszczelnienie o-ringiem (ORFS) – każda opcja ma swoje zalety. 4) ✔ Materiał wykonania – stal nierdzewna, stal węglowa czy mosiądz – wszystko zależy od warunków eksploatacji i wymagań odporności na korozję. 5) ✔ Ciśnienie robocze – wybierz złącza dostosowane do warunków pracy, aby uniknąć ryzyka wycieków czy uszkodzeń instalacji. Warto zauważyć, że istnieje wiele rodzajów gwintów stosowanych w hydraulice, które są specyficzne dla określonych branż, standardów lub producentów. Ważne jest, aby dobrać odpowiedni rodzaj gwintu zgodnie z wymaganiami i specyfikacjami systemu hydraulicznego. Poniżej przedstawiamy kilka najpopularniejszych rodzajów gwintów stosowanych w hydraulice siłowej:

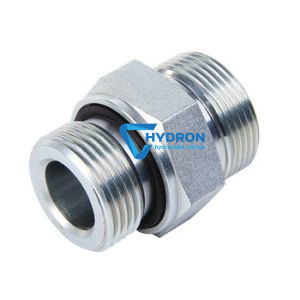

Nypel hydrauliczny – co to jest i jakie ma zastosowanie ?

Nypel hydrauliczny to jedno z podstawowych określeń na wszelkiego typu elementy takie jak złączki, przyłączki hydrauliczne a więc elementy łączące w układach hydraulicznych, stosowane do połączeń przewodów, węży oraz innych komponentów hydraulicznych wyposażonych w gwinty wewnętrzne. Jest niezbędny do budowy trwałych i szczelnych układów, które muszą wytrzymywać wysokie ciśnienia robocze, często przekraczające 700 bar. Budowa nypla hydraulicznego : Nypel hydrauliczny ma prostą, ale niezwykle funkcjonalną konstrukcję, która zapewnia łatwy montaż i niezawodność w użytkowaniu. Składa się z kilku elementów: 1) Gwinty zewnętrzne – nypel jest wyposażony w dwa gwinty zewnętrzne (np. metryczne, calowe, BSP, NPT), co pozwala na łączenie przewodów lub innych elementów hydraulicznych. 2) Sześciokątny pierścień (część do klucza) – umieszczony w centralnej części nypla, umożliwia pewne dokręcenie za pomocą klucza hydraulicznego lub płaskiego, co ułatwia instalację nawet w trudno dostępnych miejscach. 3) Materiał wykonania – nyple hydrauliczne najczęściej produkuje się ze stali węglowej ocynkowanej, co zapewnia odporność na korozję i wysoką trwałość. W specjalistycznych aplikacjach stosuje się również stal nierdzewną 5) Uszczelnienia – niektóre nyple są wyposażone w dodatkowe uszczelnienia (np. z gumy NBR, FKM/Viton) lub są uszczelniane poprzez stożkowe dopasowanie powierzchni gwintów.

Rodzaje nypli hydraulicznych

W zależności od zastosowania, nyple hydrauliczne występują w różnych wariantach: ✔ Nypel hydrauliczny prosty – standardowe złącze do łączenia dwóch elementów z gwintami wewnętrznymi tej samej średnicy, ✔ Nypel hydrauliczny redukcyjny – umożliwia połączenie dwóch przewodów lub elementów o różnych średnicach lub gwintach, ✔ Nypel gwintowany (stożkowy) – stosowany do zapewnienia lepszego uszczelnienia w połączeniach gwintowych (np. NPT),

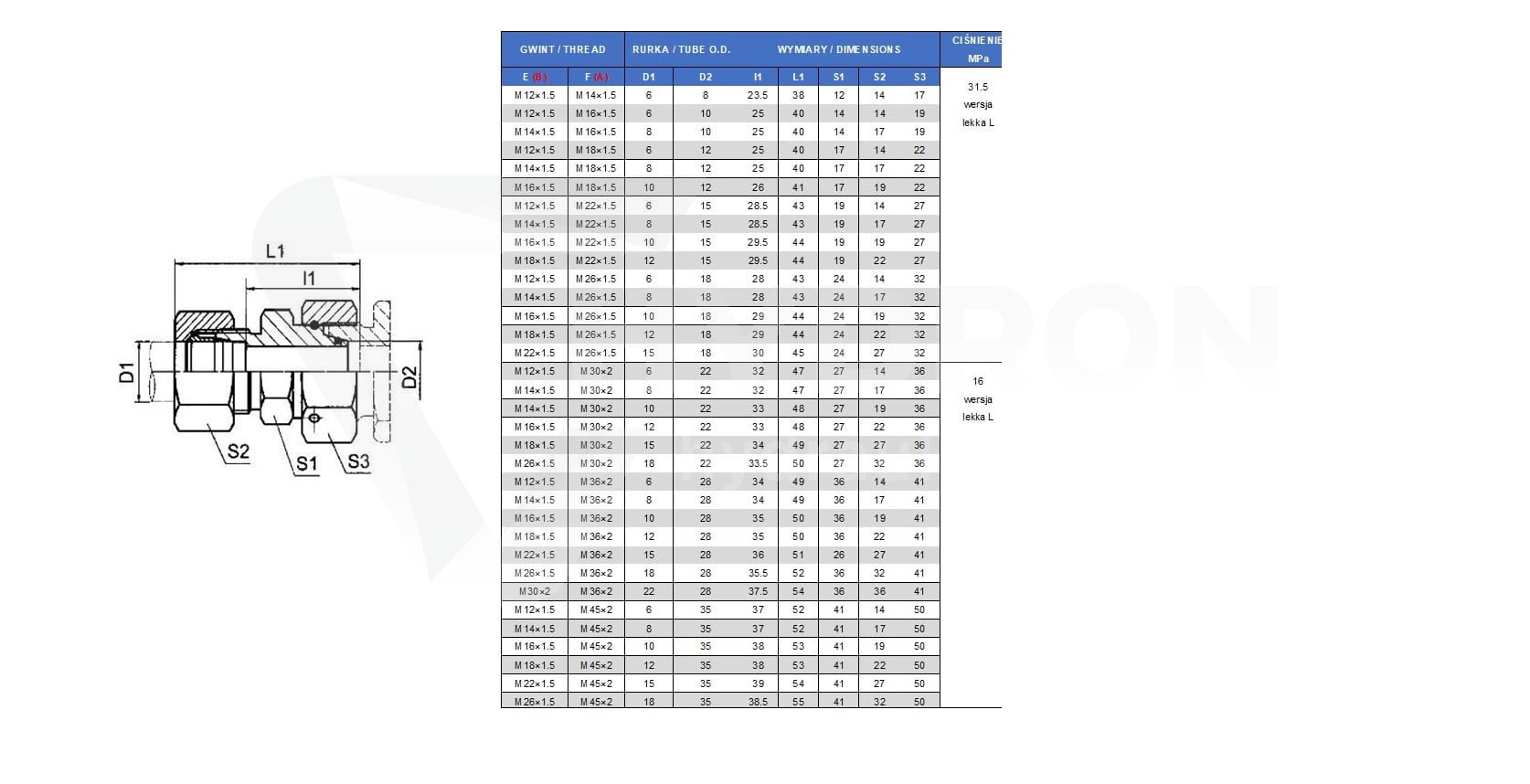

Nypel hydrauliczny redukcyjny

Nypel redukcyjny to szczególny rodzaj nypla, który pozwala na połączenie elementów o różnych średnicach lub gwintach. Jest niezastąpiony w sytuacjach, gdy: trzeba połączyć przewody hydrauliczne o różnych średnicach, niezgodność gwintów uniemożliwia bezpośrednie skręcenie elementów, Konieczne jest zmniejszenie lub zwiększenie przekroju przewodu w instalacji. W naszej ofercie nyple redukcyjne występują pod nazwą zlączek prostych redukcyjnych. Najczęściej spotykane warianty to redukcje metryczne, nyple calowe BSP, JIC czy NPT, dostosowane do różnych standardów stosowanych w hydraulice siłowej.

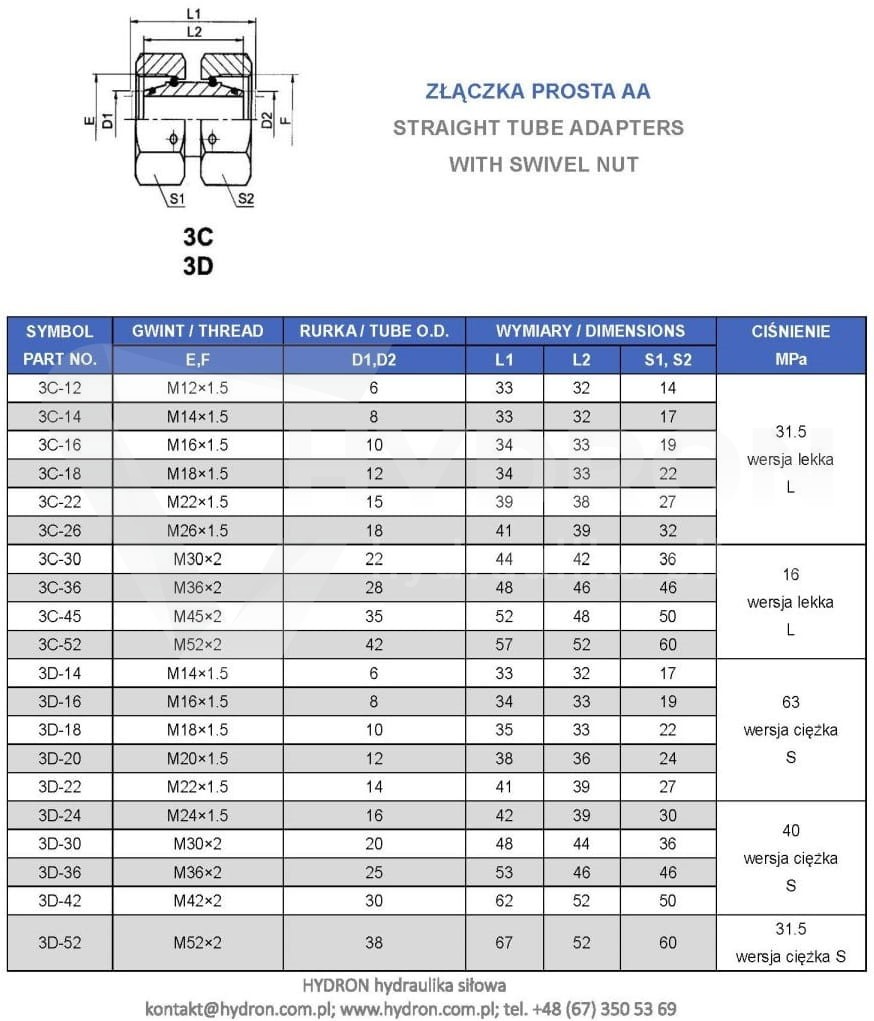

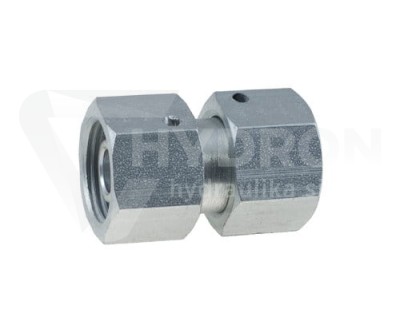

Złącza metryczne DIN DIN 2353

Złączki metryczne według normy DIN 2353 to najczęściej stosowane połączenia w Europie. Ich główną cechą jest gwint metryczny oraz stożkowe uszczelnienie o kącie 24°, które zapewnia wysoką szczelność. Są dostępne w trzech wariantach ciśnieniowych: lekkim (L), ciężkim (S) oraz bardzo lekkim (LL), dzięki czemu można je dostosować do różnych warunków pracy. Złącza te są zaprojektowane tak, aby wytrzymać wysokie ciśnienia i dynamiczne obciążenia. Montaż jest stosunkowo prosty – dzięki pierścieniowi zacinającemu podczas skręcania tworzy się solidne połączenie, które skutecznie zapobiega przeciekom. Wybierając złącza metryczne DIN, masz pewność, że Twoja instalacja hydrauliczna będzie działać bezproblemowo przez długi czas. Gwint metryczny, znany również jako gwint ISO, jest najczęściej stosowany w hydraulice. Jest to gwint o symetrycznym kształcie i skoku ściętym, który zapewnia dokładne i pewne połączenie. Popularne metryczne gwinty to np. M12x1,5, M14x1,5, M16x1,5, M18x1,5, M22x1,5, M26x1,5 , M30x2, M36x2  itd. Przykładem złączek z gwintem metrycznym są np. złączki proste metryczne, przykładem końcówek z gwintem metrycznym są np. końcówki DKL, DKOL, CEL

Złącza calowe BSP – brytyjskie

Złącza BSP (British Standard Pipe) są szeroko stosowane na całym świecie, ale szczególnie popularne w Wielkiej Brytanii i Europie. Ich charakterystyczną cechą jest gwint rurowy walcowy (BSPP) lub stożkowy (BSPT). Jeśli widzisz oznaczenie „G” lub "BSP"– oznacza to gwint walcowy, natomiast „R” wskazuje na gwint stożkowy. Złączki BSP są cenione za swoją wszechstronność. Można je stosować w układach olejowych, wodnych i pneumatycznych. Wersje z gwintem stożkowym uszczelniają się na gwincie, co oznacza, że nie trzeba stosować dodatkowych uszczelek, co znacznie upraszcza montaż. Zaletą tego typu złączy jest ich wysoka odporność na ciśnienie oraz duża dostępność na rynku. Wybierając odpowiedni wariant, warto zwrócić uwagę na materiał – w warunkach wymagających odporności na korozję najlepiej sprawdzi się stal nierdzewna. W Polsce w branży hydrauliki siłowej ten typ gwintu oznaczany jest jako BSP.  Przykładem jest 1/4" BSP. Przykład złączek z gwintami BSP : złączki proste calowe, kolanka BSP. Przykład końcówek z gwintem BSP są : końcówki DKR, AGR

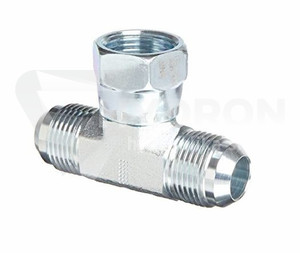

Złącza JIC –złącza kielichowe zgodne z normą ISO 8434-2/JIC 37° J514

Jeśli szukasz wyjątkowo trwałych i odpornych na wysokie ciśnienia złączy, warto zwrócić uwagę na złącza JIC (Joint Industry Council), zgodne z normą SAE J514. Ich kluczową cechą jest stożkowe uszczelnienie pod kątem 37°, które zapewnia doskonałą szczelność nawet przy dużych obciążeniach. Dzięki unikalnej konstrukcji, złącza JIC są odporne na drgania i wibracje, co czyni je doskonałym wyborem do zastosowań w lotnictwie, przemyśle ciężkim czy systemach hydrauliki siłowej. Ich ogromną zaletą jest łatwy montaż – brak konieczności stosowania dodatkowych uszczelek sprawia, że instalacja przebiega szybko i sprawnie. To rozwiązanie idealne dla tych, którzy potrzebują solidnych i długowiecznych połączeń, które sprawdzą się w nawet najbardziej wymagających warunkach. Złącza UNF (Unified National Fine) są stosowane głównie w hydraulice amerykańskiej stąd też tego typu złączki nazywane są złączkami amerykańskimi. Gwint JIC zewnętrzny : Gwint Joint Industry Council (JIC) jest popularnym rodzajem gwintu stosowanym w hydraulice. Jest on stosowany w złączach, które wymagają szczelnego i trwałego połączenia. Przykładem jest 7/16-20 UNF.

Złącza ORFS – złącza z uszczelnieniem płaskim

W systemach wysokociśnieniowych, gdzie nawet najmniejszy przeciek może być problemem, niezawodnym wyborem są złącza ORFS (O-Ring Face Seal), zgodne z normą SAE J1453. Ich sekret tkwi w płaskim uszczelnieniu z o-ringiem, które skutecznie zapobiega wyciekom. Złącza gwintowane typu ORFS zapewniają maksymalną szczelność w oraz jedną z najwyższych odporności na ciśnienie. To jedne z najbardziej szczelnych złączy na rynku – dzięki gumowemu o-ringowi, montaż jest łatwy, a połączenie idealnie dopasowane. Co więcej, złącza ORFS eliminują konieczność stosowania taśm teflonowych czy dodatkowych uszczelnień, co znacząco ułatwia ich instalację. Jeśli pracujesz w trudnych warunkach, gdzie kluczowa jest odporność na ciśnienie, drgania czy zmienne temperatury – złącza ORFS będą najlepszym wyborem. Są często wykorzystywane w przemyśle wydobywczym, transporcie ciężkim i maszynach budowlanych, gdzie wymagane są absolutnie szczelne połączenia. Gwint O-Ring Face Seal (ORFS) jest stosowany w systemach hydraulicznych, które wymagają wysokiej szczelności. Gwinty ORFS mają uszczelkę O-ring, która zapewnia hermetyczność połączenia.

Złącza NPT

Złącza z gwintami NPT: Gwint National Pipe Taper (NPT) jest szeroko stosowany w Stanach Zjednoczonych do połączeń gwintowych. Ma stożkowy kształt, który zapewnia szczelność przy zaciskaniu gwintu. Gwinty NPT mają również oznaczenia dla rozmiarów, takie jak 1/8" NPT, 1/2" NPT itp.

Kolanka hydrauliczne - definicja, rodzaje

Kolanka hydrauliczne to jedne z najczęściej stosowanych elementów złącznych w układach hydrauliki siłowej. Ich zadaniem jest umożliwienie zmiany kierunku przepływu medium roboczego, co jest niezbędne w systemach, gdzie przestrzeń montażowa jest ograniczona lub gdy przewody muszą być prowadzone pod określonym kątem. Potoczna nazwa „kolanko hydrauliczne” wynika właśnie z ich charakterystycznego kształtu – przypominającego zgięty odcinek rury lub przewodu, co ułatwia organizację układu hydraulicznego. Dlaczego elementy te nazywane są „kolankami hydraulicznymi”? Określenie „kolanko hydrauliczne” wzięło się od ich charakterystycznej budowy, która przypomina zgięte ludzkie kolano. Ten prosty, ale obrazowy termin jest szeroko stosowany w branży, ponieważ intuicyjnie opisuje funkcję tych złączy – zmianę kierunku przepływu cieczy hydraulicznej pod kątem 45° lub 90°. W praktyce, kolanka są nieodzownym elementem każdego układu hydraulicznego, pozwalającym na dopasowanie przewodów do wymagań konstrukcyjnych i minimalizację strat ciśnienia. Wysokiej jakości kolanka hydrauliczne dostępne w Hydron spełniają najwyższe standardy wytrzymałości i szczelności. Dzięki bogatej ofercie, znajdziesz odpowiednie rozwiązanie dla swojego układu hydraulicznego, niezależnie od specyfiki aplikacji. Sprawdź naszą ofertę i dobierz najlepsze kolanko hydrauliczne do swojego systemu!

Rodzaje kolanek hydraulicznych

W ofercie Hydron znajduje się szeroki wybór kolanek hydraulicznych dostosowanych do różnych typów połączeń i zastosowań. W zależności od rodzaju gwintu, sposobu montażu i kąta gięcia, możemy wyróżnić kilka podstawowych kategorii:

• Kolanka BB – gwintowane złączki kolankowe kątowe - Jednym z najpopularniejszych rozwiązań są Kolanka BB, które posiadają gwintowane końcówki, umożliwiające szybki i trwały montaż w układach hydraulicznych. Są wykorzystywane tam, gdzie konieczne jest zastosowanie wytrzymałego połączenia kątowego w instalacjach pracujących pod wysokim ciśnieniem.
• Kolanka BB grodziowe – do montażu w ścianach przegrody - Dla zastosowań wymagających montażu przez przegrodę lub płytę konstrukcyjną, idealnym rozwiązaniem są Kolanka BB grodziowe. Pozwalają one na poprowadzenie przewodów przez ściany obudowy maszyn czy rozdzielnie hydrauliczne, zachowując stabilność połączenia.

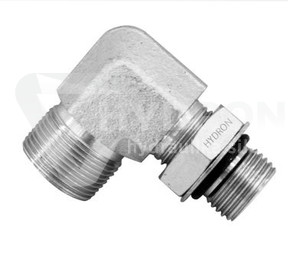

• Przyłączki kolankowe – nazywane kolankami przyłączeniowymi, przeznaczone z jednej strony do przyłączenia w element np. rozdzielacz a z drugiej strony do podłączenia z wężem hydraulicznym.
• Kolanka AB – kolanko z nakrętką obrotową. Ten typ kolanek hydraulicznych nazywany jest kolankiem nastawnym ze względu, że nakrętka obrotowa umożliwia wygodne ustawienie kolanka.
• Kolanka AA – kolanko z dwoma nakrętkami - ten typ kolanek nazywany jest kolankiem nakrętnym ze względu na dwie nakrętki obrotowe

Nypel redukcyjny hydrauliczny

Nyple redukcyjne hydrauliczne w ofercie Hydron stanowią nieodzowny element szerokiego asortymentu złączek hydraulicznych dostępnych w naszym sklepie. To precyzyjne i trwałe elementy, które umożliwiają łączenie różnych części układów hydraulicznych o odmiennych średnicach i typach gwintów. Dzięki nim możliwe jest łatwe dopasowanie elementów instalacji bez konieczności wymiany całych przewodów czy adapterów, co znacząco przyspiesza prace montażowe i serwisowe.

Rodzaje nypli hydraulicznych

W ofercie znajdują się różne rodzaje nypeli redukcyjnych, które pozwalają na zastosowanie ich w wielu konfiguracjach i typach połączeń. Wśród nich dostępne są tuleje różnicowe, które umożliwiają redukcję pomiędzy dwoma gwintami wewnętrznymi o różnych średnicach. To rozwiązanie szczególnie przydatne przy modernizacji instalacji lub w sytuacjach, gdy konieczne jest dostosowanie połączenia do nowego elementu hydraulicznego. Kolejną grupą produktów są złącza proste redukcyjne, które posiadają dwa gwinty zewnętrzne o różnych wymiarach. Tego typu nyple wykorzystywane są do łączenia przewodów lub elementów hydraulicznych o odmiennych średnicach lub standardach gwintów. W zależności od potrzeb, dostępne są zarówno wersje z gwintami metrycznymi, jak i calowymi, w tym BSP, JIC, UNF czy NPT. Pozwala to na tworzenie połączeń pomiędzy różnymi typami instalacji, niezależnie od przyjętego standardu. W ofercie nie mogło również zabraknąć przyłączek prostych redukcyjnych, które stanowią połączenie między urządzeniem hydraulicznym a przewodem lub złączką o innej średnicy. Przyłączki te stosowane są w różnego rodzaju układach hydraulicznych, gdzie konieczne jest przejście między różnymi rozmiarami lub typami gwintów. Ich precyzyjne wykonanie gwarantuje wysoką szczelność i odporność na ciśnienie, nawet w najbardziej wymagających warunkach pracy.
