Pneumatyczne układy sterowania: Omówienie różnych rodzajów układów sterowania pneumatycznego, w tym układów otwartych i zamkniętych, oraz zasady działania zaworów pneumatycznych.

Pneumatyczne układy sterowania wykorzystują sprężone powietrze do przekazywania sygnałów i wykonywania działań w różnych procesach przemysłowych i aplikacjach automatyzacji. Istnieją różne rodzaje układów sterowania pneumatycznego, w tym układy otwarte i zamknięte. Omówmy te koncepcje oraz zasady działania zaworów pneumatycznych:

1. Układy otwarte:

• Układy otwarte to te, w których powietrze jest ciągle dostępne i przepływa przez układ, nawet jeśli nie zachodzi żadna akcja.
• W tego rodzaju układach zawory pneumatyczne kontrolują przepływ powietrza, co pozwala na uruchamianie i zatrzymywanie działania mechanicznych elementów, takich jak cylindry pneumatyczne lub napędy pneumatyczne.

2. Układy zamknięte:

• Układy zamknięte to te, w których powietrze jest wyłączane po wykonaniu określonej akcji. Po wykonaniu działania, jak na przykład przesunięcie tłoka cylindra pneumatycznego, powietrze zostaje zamknięte lub wyłączone, co minimalizuje zużycie energii.

Zasady działania zaworów pneumatycznych:

• Zawory pneumatyczne są kluczowymi komponentami układu pneumatycznego, umożliwiającymi kontrolę przepływu powietrza w systemie. Istnieje kilka rodzajów zaworów pneumatycznych, w tym:
  • Zawory 2/2 (dwa otwarcia, dwie pozycje): Są to podstawowe zawory pneumatyczne, które mają dwie pozycje: otwarte i zamknięte. Są używane do prostego kontrolowania przepływu powietrza.
  • Zawory 3/2 (trzy otwarcia, dwie pozycje): Pozwalają na przekierowanie strumienia powietrza z jednego źródła do jednego z dwóch wyjść. Są używane do sterowania kierunkiem przepływu.

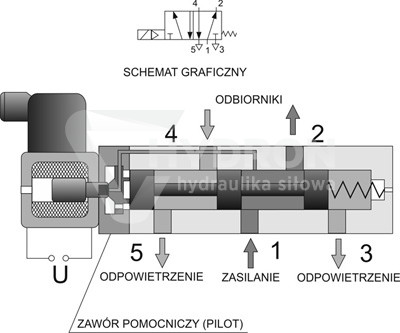

  • Zawory 5/2 (pięć otwarć, dwie pozycje): Pozwalają na kontrolowanie dwóch różnych działań przy użyciu jednego zaworu. Przykładem jest sterowanie przód-tył w cylindrach pneumatycznych.

Zasada działania zaworów polega na kontrolowaniu przepływu powietrza za pomocą elektromagnesów lub innych metod, które zmieniają pozycję zaworu. Przykładowo, w przypadku zaworu 3/2, przemieszczenie przycisku lub elektromagnesu w jedną stronę zmienia przepływ powietrza z jednego wyjścia na drugie.

Pneumatyczne układy sterowania oferują dużą elastyczność i są szeroko stosowane w automatyzacji przemysłowej. Skomplikowane układy mogą być tworzone przez łączenie wielu zaworów w odpowiednich konfiguracjach, co pozwala na precyzyjną kontrolę nad różnymi aspektami procesu produkcyjnego.
