Elektrozawory Pneumatyczne 5/2 Monostabilne (Z Jedną Cewką)

Elektrozawory pneumatyczne 5/2 z jedną cewką (monostabilne) to jedne z najpopularniejszych elementów sterujących stosowanych w automatyce przemysłowej i pneumatyce siłowej. Służą do sterowania pracą siłowników pneumatycznych dwustronnego działania, umożliwiając precyzyjną zmianę kierunku przepływu sprężonego powietrza.

Zasada Działania Elektrozaworu Monostabilnego (5/2)

Elektrozawór 5/2 posiada 5 portów przyłączeniowych (zasilanie, dwa porty robocze do siłownika oraz dwa odpowietrzenia) i 2 pozycje pracy. W wersji z jedną cewką elektromagnetyczną zmiana pozycji suwaka następuje po podaniu napięcia na cewkę. Powstające pole magnetyczne przyciąga rdzeń, przełączając zawór w pozycję roboczą.

Gdy następuje zanik napięcia (np. w wyniku sygnału ze sterownika PLC lub zaniku zasilania), pole magnetyczne znika, a zintegrowana sprężyna powrotna automatycznie przywraca zawór do pozycji wyjściowej. Zapewnia to bezpieczny, określony stan układu w przypadku braku prądu.

Napięcia Zasilania i Sposoby Podłączenia

Sterowanie elektrozaworem pneumatycznym polega na podaniu odpowiedniego sygnału elektrycznego. W zależności od wymagań aplikacji zawory 5/2 mogą być wyposażone w cewki o różnych napięciach zasilania:

• Napięcie stałe (DC): najpopularniejsze warianty 24V DC oraz 12V DC.
• Napięcie przemienne (AC): warianty 230V AC, 110V AC lub 24V AC.

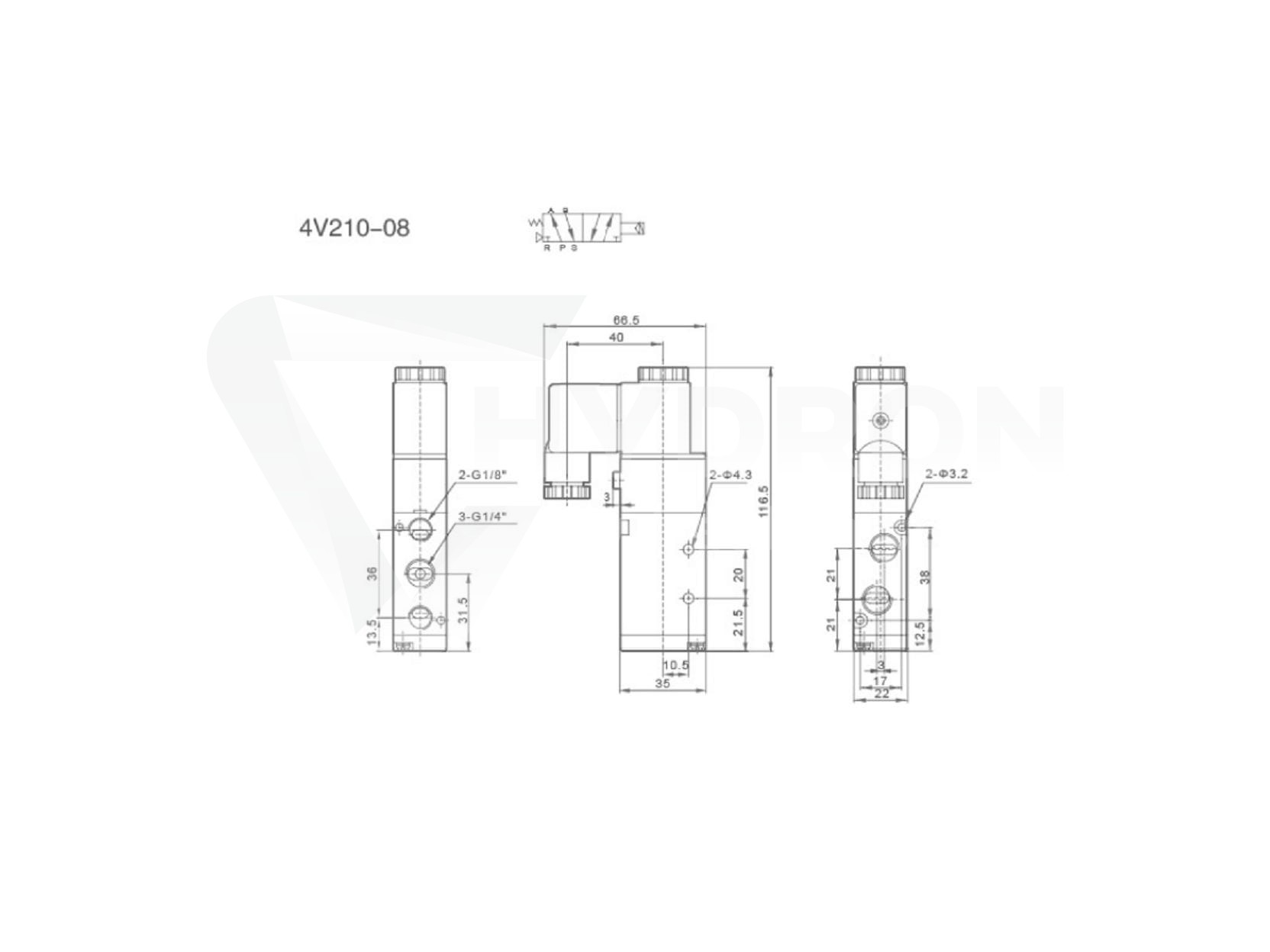

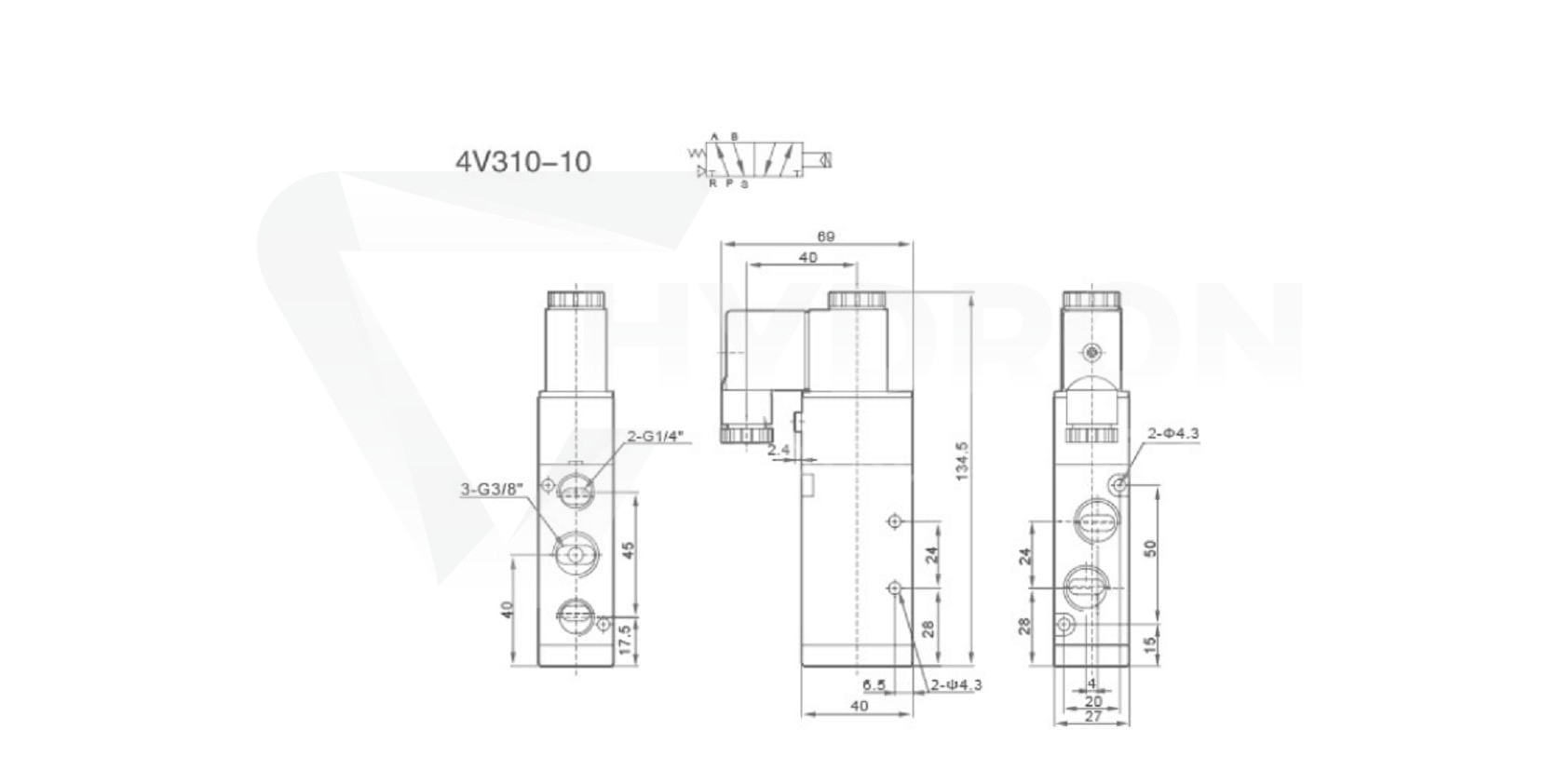

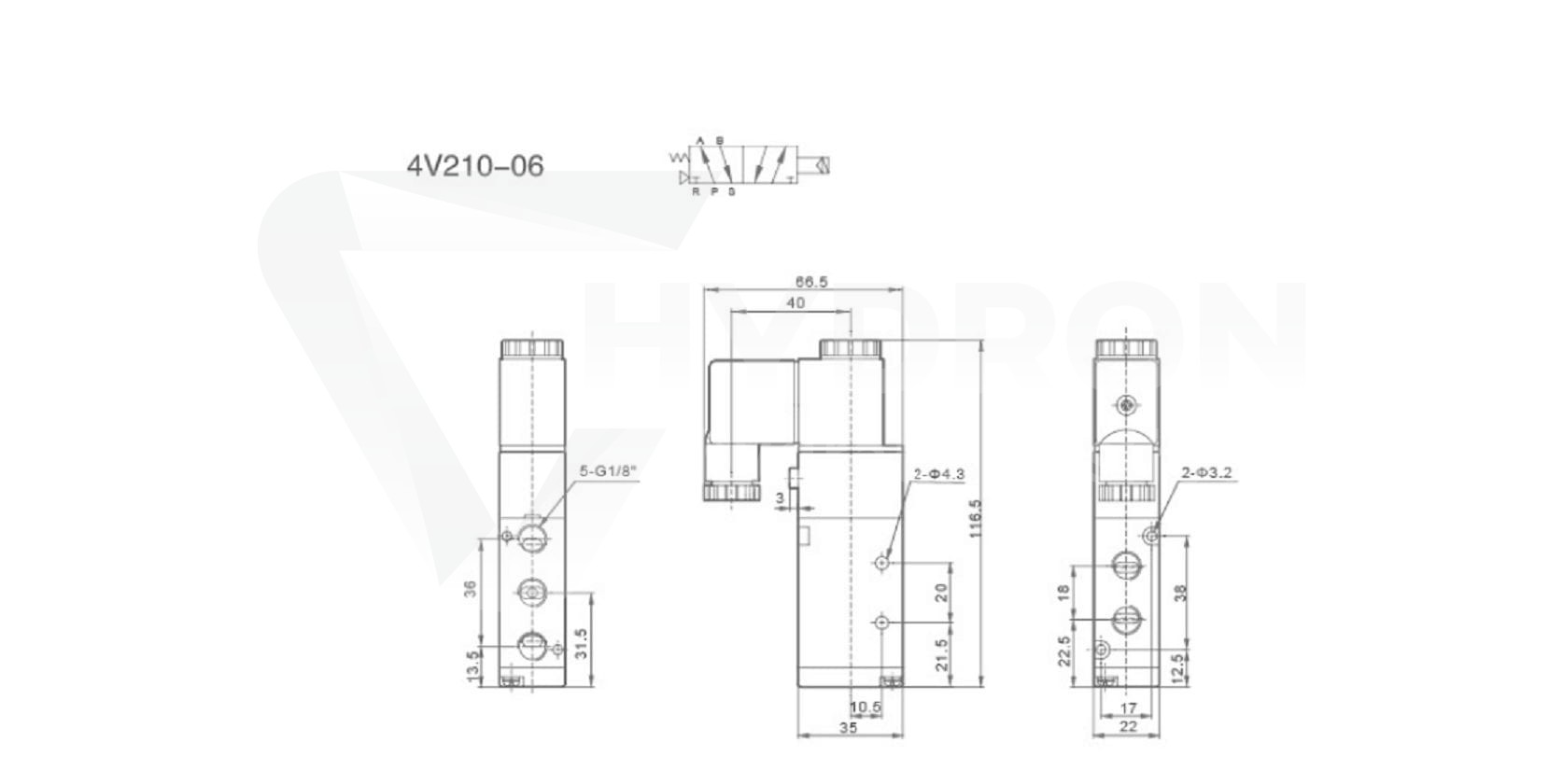

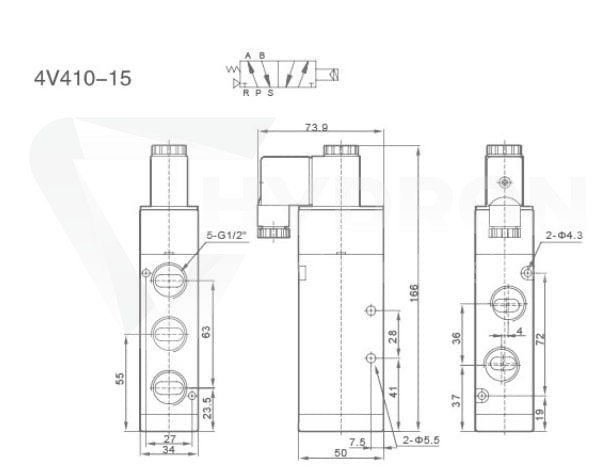

Podłączenie elektryczne realizowane jest za pomocą standardowych wtyczek (np. DIN z diodą LED sygnalizującą stan pracy) lub bezpośrednich przewodów. Przyłącza pneumatyczne umożliwiają łatwy montaż przewodów za pomocą złączek wtykowych lub skręcanych na gwintach metrycznych bądź calowych (np. G 1/8", G 1/4", G 1/2").

Zastosowanie w Przemyśle

Elektrozawory 5/2 z jedną cewką stosowane są powszechnie w liniach produkcyjnych, maszynach pakujących, prasach pneumatycznych, urządzeniach transportowych oraz wszędzie tam, gdzie wymagane jest automatyczne i niezawodne sterowanie siłownikami dwustronnego działania.
