Rodzaje uszczelnień końcówek do węży
Sprawdź również : rodzaje uszczelnień końcówek do węży - zdjęcia poglądowe
Jednym z najistotniejszych aspektów związanych z końcówkami do węży hydraulicznych jest odpowiednie uszczelnienie, które zapewnia niezawodność, szczelność i bezpieczeństwo całego połączenia. Istnieje wiele rodzajów uszczelnień stosowanych w końcówkach hydraulicznych, różniących się konstrukcją, materiałem oraz zastosowaniem. Każdy typ uszczelnienia pełni określoną rolę w zależności od wymagań i warunków pracy układu.

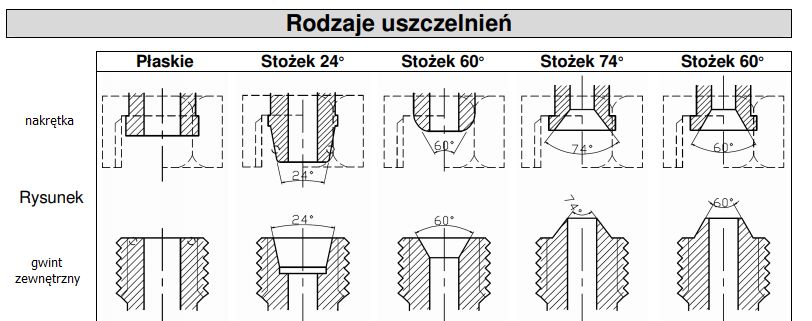

Końcówki do przewodów hydraulicznych różnią się nie tylko typem gwintu ale również rodzajem uszczelnień : niektóre mają uszczelnienie płaskie, niektóre stożkowe 24, 60, 74 stopni. Poniżej przykłady podziału końcówek według rodzaju uszczelnień.
Przykłady DKL-FL DKL, DKOL DKR DKJ
Uszczelnienie stożek + oring
Innym często stosowanym rozwiązaniem są uszczelnienia o-ringowe. O-ringi, wykonane zazwyczaj z gumy lub elastomeru, umieszczane są w specjalnych rowkach w końcówkach. Dzięki swojej elastyczności zapewniają one doskonałe uszczelnienie oraz są łatwe w wymianie. Stosuje się je szczególnie tam, gdzie wymagane jest szybkie montowanie i demontowanie elementów, na przykład w systemach hydrauliki mobilnej. Przykład : końcówki DKOL
Uszczelnienie płaskie - czołowe
Uszczelnienia czołowe to kolejny rodzaj, w którym szczelność osiągana jest poprzez bezpośredni docisk powierzchni czołowej końcówki do płaskiej powierzchni gniazda. Takie rozwiązanie znajduje zastosowanie w układach wysokociśnieniowych, gdzie konieczna jest niezawodność działania w ekstremalnych warunkach pracy. Ten rodzaj uszczelnienia cechuje się dużą odpornością na ścieranie oraz wyjątkową wytrzymałością na wysokie ciśnienia. Przykłady końcówek : DKL-FL, DKR-FL, ORFS, AORFS , SFL SFS
Rodzaje uszczelnień stosowanych w hydraulice siłowej.
