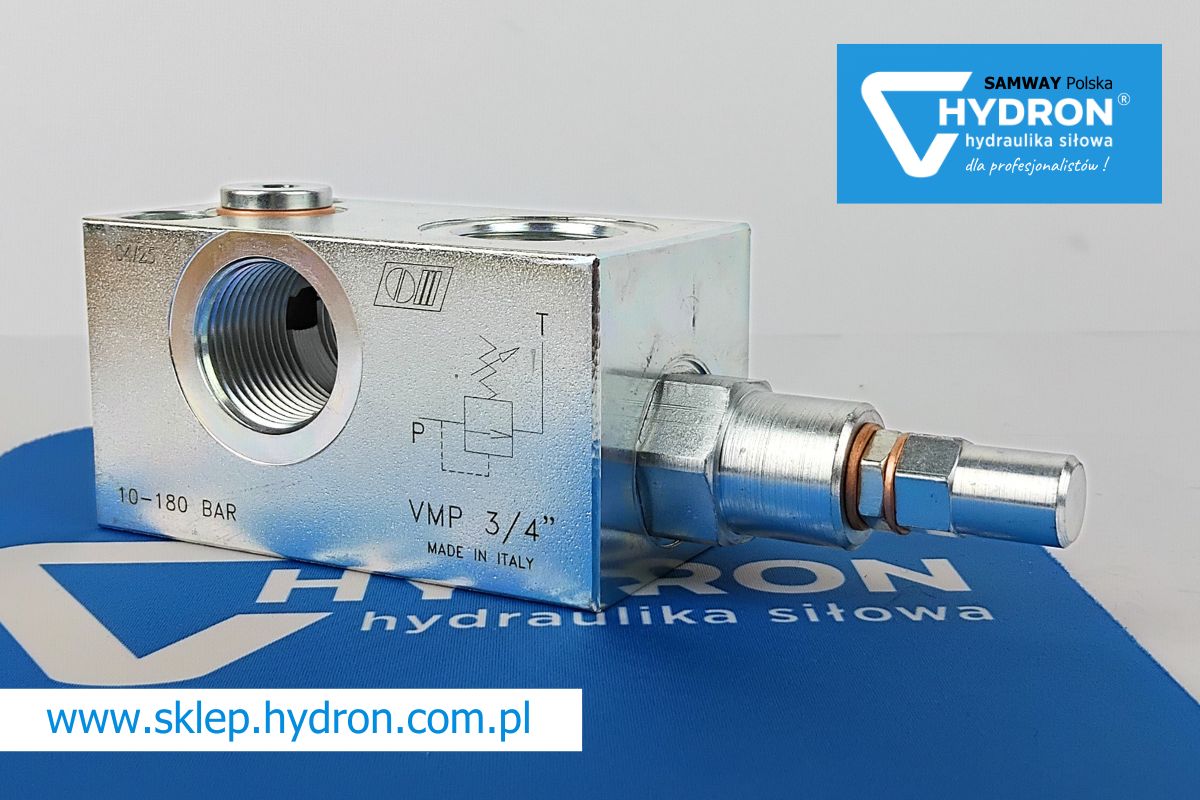

Rodzaje zaworów przelewowych w hydraulice siłowej

W ramach ochrony układów hydrauliki siłowej przed zniszczeniem na skutek zbyt wysokiego ciśnienia roboczego stosuje się zawory przelewowe. Zabezpieczają one system przed zbyt wysokim ciśnieniem i związanym z tym nadmiarem medium roboczego. Co warto wiedzieć o tych elementach układu? Przygotowaliśmy dla Ciebie garść przydatnych informacji.

Czym są zawory przelewowe i jaką funkcje pełnią?

Zawory przelewowe to elementy układów hydrauliki siłowej, których zadaniem jest zabezpieczenie układu przed przeciążeniami. Kontrolują maksymalny poziom ciśnienia w układzie, w czym pomaga dołączony manometr (nie przy każdym zaworze można go zamontować). Gdy w trakcie pracy systemu ciśnienie robocze przekroczy ustawioną wartość graniczną, to dochodzi do otwarcia zaworu hydraulicznego, dzięki czemu nadmiar medium roboczego natychmiast przepływa do zbiornika. W efekcie ciśnienie robocze jest utrzymywane na stabilnym i pożądanym poziomie, a także zabezpiecza się układ przed ewentualnymi usterkami na skutek jego przeciążenia. Obecnie na rynku dostępne są modele sterowane ręcznie (np. za pomocą pokrętła) oraz elektronicznie.

Przeczytaj: Hydrauliczny zawór przelewowy – jak działa?

Podstawowe rodzaje zaworów przelewowych w hydraulice siłowej

Na co dzień w hydraulice siłowej stosuje się różnego rodzaju zawory przelewowe. Różnią się one specyfiką konstrukcji, sterowaniem, a także przeznaczeniem. Poniżej w kilku zdaniach opisano sześć podstawowych kategorii tych elementów.

Zawory przelewowe bezpośredniego działania

To najczęściej stosowany rodzaj zaworów przelewowych. W tej kategorii znajdują się modele: grzybkowe, sprężynowe i kulowe. Charakteryzują się relatywnie prostą konstrukcją i skutecznym ciśnieniem. Po ustawieniu maksymalnego ciśnienia granicznego otwierają się, gdy wskaźnik przekroczy dopuszczalną normę. Reagują bezpośrednio na wzrost ciśnienia i działają szybko. W standardowych warunkach zawór pozostaje zamknięty, jednak otwiera się, gdy ciśnienie przekroczy ustawioną normę. Jednocześnie nie są bardzo precyzyjne, dlatego wymagają stosowania chociaż niewielkiego buforu bezpieczeństwa. Stosuje się je zazwyczaj w małych i średnich układach o niskim stopniu skomplikowania i średnich wymaganiach, np. w maszynach rolniczych i układach pomocniczych. W ofercie Hydron znajdziesz m.in. zawory kulowe i zawory grzybkowe.

Zawory przelewowe pośredniego działania

Zawory przelewowe tego typu nazywane są też pilotowymi. Mają bardziej rozbudowaną konstrukcję, która składa się z zaworu głównego oraz sterującego (tzw. pilotowego). Modele te umożliwiają precyzyjniejszą regulację dopuszczalnego ciśnienia w układzie, co przekłada się na mniejsze straty energii w trakcie pracy maszyny. Ta jest wydajniejsza i dokładniejsza. Zawory przelewowe pośredniego działania rekomendowane są w układach, w których występują: wysokie ciśnienie i duże przepływy oleju hydraulicznego. Dotyczy to m.in. pras hydraulicznych, maszyn przemysłowych o dużej mocy czy wtryskarek.

Zawory przelewowe proporcjonalne

W zaworach przelewowych proporcjonalnych stosuje się sterowanie elektrycznie. Dzięki temu płynie regulują ciśnienie w trakcie pracy układu. Czujnik elektroniczny umożliwia zdalne sterowanie zaworem, dzięki czemu te modele wykorzystywane są w układach o wysokim stopniu automatyzacji, np. w liniach produkcyjnych, robotyce oraz w nowoczesnych maszynach CNC.

Zawory przelewowe różnicowe

Zawory przelewowe różnicowe swoje działanie opierają na pomiarach dokonywanych w dwóch punktach układu. Ich zadaniem jest utrzymywanie pomiędzy nimi stałej różnicy ciśnienie. Właśnie dlatego stosowane są w układach regulacji przepływu medium roboczego, np. z pompy hydraulicznej do odbiornika lub odbiorników. Spotyka się je także w układach z zaworami dławiącymi.

Zawory przelewowe bezpieczeństwa ustawiane fabrycznie

To modele, których ustawień nie można modyfikować we własnym zakresie. Zawory przelewowe bezpieczeństwa mają ustawione fabrycznie parametry. W ten sposób producent dba o to, aby nie dochodziło do nadmiernego obciążenia układu, co mogłoby doprowadzić do jego uszkodzenia lub znacznie przyspieszyć degradację wybranych podzespołów. Stosuje się je w formie dodatkowego zabezpieczenia.

Zawory przelewowe sterowane elektronicznie

Elektronicznie sterowane zawory przelewowe konstruowane są w ten sposób, aby współpracowały z czujnikami i sterownikami PLC. Charakteryzują się wysoką precyzją działania i stają się standardem w nowoczesnych układach hydrauliki siłowej. Choć koszt ich zakupu jest relatywnie wysoki, to jednak wydajność i funkcjonalność sprawiają, że warto go ponieść

Wybór zaworu bezpieczeństwa – co wziąć pod uwagę?

Zawory przelewowe w ofercie Hydron

W sklepie internetowym Hydron znajdziesz szeroki wybór komponentów hydrauliki siłowej, w tym zaworów przelewowych. Dbamy o to, aby każdy z tych produktów spełniał najwyższe standardy w zakresie jakości wykonania, odporności na trudne warunki pracy oraz wydajności. Do przykładowych modeli należą m.in.:

• zawór przelewowy przeciążeniowy 3/8"; 10-180 bar,
• zawór przelewowy przeciążeniowy 3/8"; 50-250 bar,
• zawór przelewowy przeciążeniowy 3/8"; 80-300 bar.

Zachęcamy do zapoznania się z naszą ofertą oraz do doboru produktów idealnie dostosowanych do swoich potrzeb. Zamówienia możesz składać w sklepie online.
