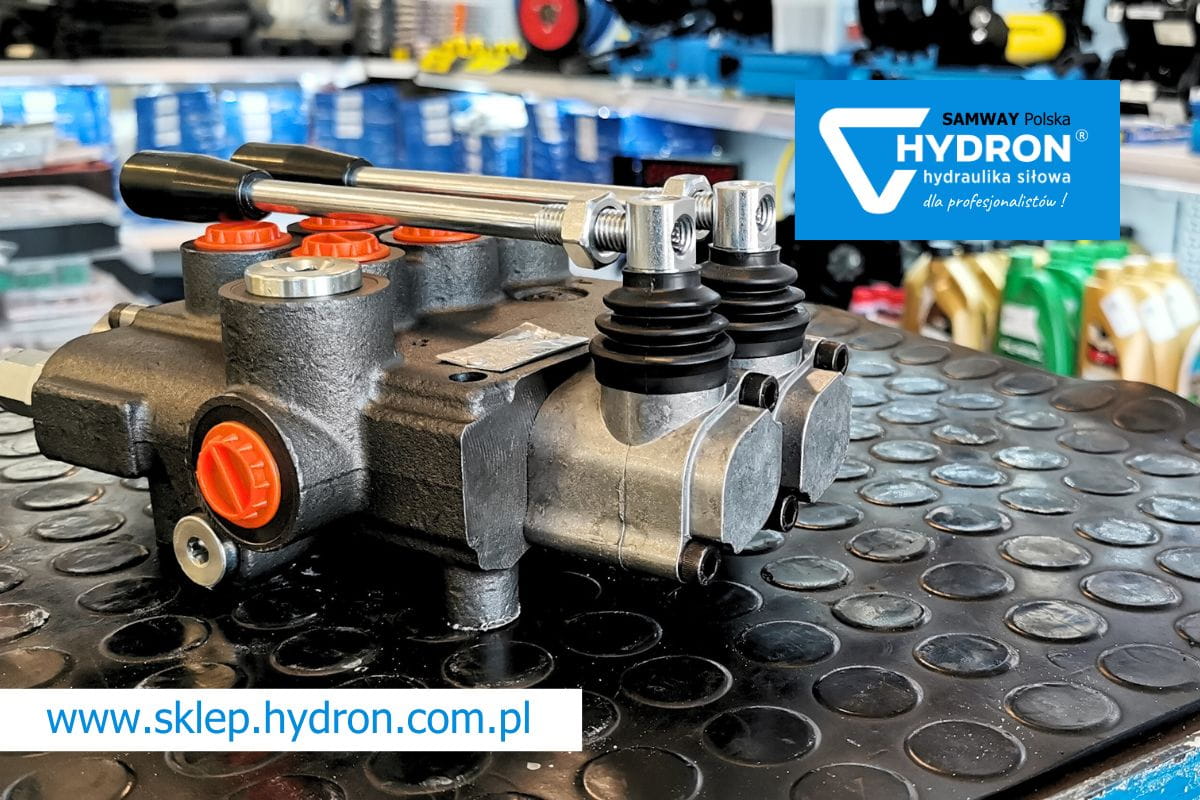

Rozdzielacz dwusekcyjny – funkcje i dobór do maszyn hydraulicznych

W układach hydraulicznych, gdzie niezbędne jest zasilanie dwóch obwodów w medium robocze, stosuje się rozdzielacze dwusekcyjne. Umożliwiają one kontrolowane wykonywanie pracy i dwóch różnych ruchów przez jeden odbiornik. Przydaje się to w wielu maszynach budowlanych, rolniczych i przemysłowych. Z tego artykułu dowiesz się, jakie są podstawowe funkcje rozdzielaczy dwusekcyjnych i co brać pod uwagę przy ich zakupie.

Czym jest rozdzielacz dwusekcyjny?

Rozdzielacz dwusekcyjny to rodzaj zaworu hydraulicznego, który w konstrukcji ma dwie niezależne od siebie sekcje sterujące. W praktyce oznacza to, że zawór może zasilać dwa niezależne obwody hydrauliczne. Najczęściej są to dwa siłowniki lub silniki. Dzięki temu odbiornik może wykonywać dwa ruchy jednocześnie. Doskonale widać to na przykładzie łyżki w ładowaczu czołowym, która może jednocześnie podnosić się lub opadać i przechylać się w wybranym kierunku.

Przeczytaj: Czym są i do czego służą rozdzielacze hydrauliczne?

Główne funkcje rozdzielacza dwusekcyjnego

W układach hydraulicznych rozdzielacze dwusekcyjne pełnią kilka podstawowych funkcji. Poniżej opisano najważniejsze z nich.

Sterowanie kierunkiem przepływu

Za pomocą rozdzielacza można zmieniać kierunek przepływu cieczy roboczej, dzięki czemu siłownik może wykonywać ruch w obu kierunkach. Oznacza to wysuw i wsuw tłoczyska w trakcie pracy.

Podział cieczy na dwa obwody

Drugą z funkcji jest dzielenie przepływającego oleju hydraulicznego lub innej cieczy roboczej na dwa niezależne od siebie obwody. Umożliwia to osobne sterowanie:

• siłownikiem i silnikiem hydraulicznym,
• dwoma siłownikami dwustronnego działania,
• dwoma funkcjami maszyny (np. podnoszenie + przechył).

Regulacja natężenia przepływu

Rozdzielacze dwusekcyjne przydają się również w regulacji natężenia przepływu medium roboczego. Dzięki temu płynnie i dokładnie kontroluje się prędkość ruchu siłownika. Wystarczy zmieniać przekrój przepływu medium. W tym celu wykorzystuje się rozdzielacze z proporcjonalnym sterowaniem.

Dodatkowe funkcje rozdzielaczy dwusekcyjnych

Warto jeszcze zwrócić uwagę na dodatkowe funkcje rozdzielaczy dwusekcyjnych, które mogą być wyposażane w: sekcje pływające, zawory zwrotne, zawory przelewowe, sterowanie mechaniczne, hydrauliczne lub elektryczne.

W jakich maszynach hydraulicznych stosuje się rozdzielacze dwusekcyjne?

Rozdzielacze dwusekcyjne stosuje się w różnych maszynach hydraulicznych, gdzie wymagane są dwa różne ruchy odbiorników. Przykłady praktycznego zastosowania to przede wszystkim:

• przyczepy typu wywrotka,
• koparko-ładowarki,
• ładowacze czołowe,
• owijarki i prasy rolnicze,
• wózki widłowe,
• podnośniki warsztatowe.

Co wziąć pod uwagę przy doborze rozdzielacza dwusekcyjnego do maszyny?

Przed finalizacją zamówienia i zakupem rozdzielacza dwusekcyjnego pod uwagę warto wziąć takie parametry i właściwości elementu jak:

• nominalne oraz maksymalne ciśnienie robocze w układzie,
• natężenie przepływu medium zależne od wydajności pompy hydraulicznej,
• typ sterowania rozdzielaczem (ręczne, elektryczne, hydrauliczne),
• rodzaj zastosowanych w elemencie sekcji: standardowa A/B, z pozycją pływającą, proporcjonalna czy z blokadą.

W związku z tym określ dokładnie parametry i wymagania układu, w tym wydajność pompy. Następnie zapoznaj się z właściwościami i specyfikacją techniczną zaworów dostępnych w naszym sklepie online, dzięki czemu dokonasz właściwego wyboru.

Poznaj: Rozdzielacze hydrauliczne – podstawowe rodzaje i zastosowanie

Rozdzielacz dwusekcyjny – poznaj ofertę Hydron

W naszej ofercie przygotowaliśmy szeroki wybór rozdzielaczy dwusekcyjnych. Dbamy o to, aby każdy z tych elementów spełniał najwyższe standardy w zakresie jakości wykonania oraz odporności na intensywne użytkowanie w trudnych warunkach. Obecnie to już kilkanaście sprawdzonych produktów, które różnią się parametrami technicznymi, natężeniem przepływu i potencjałem zastosowania. Proponujemy również inne typy rozdzielaczy hydraulicznych. Zachęcamy do zapoznania się z naszą ofertą oraz do składania zamówień bezpośrednio w sklepie internetowym.
