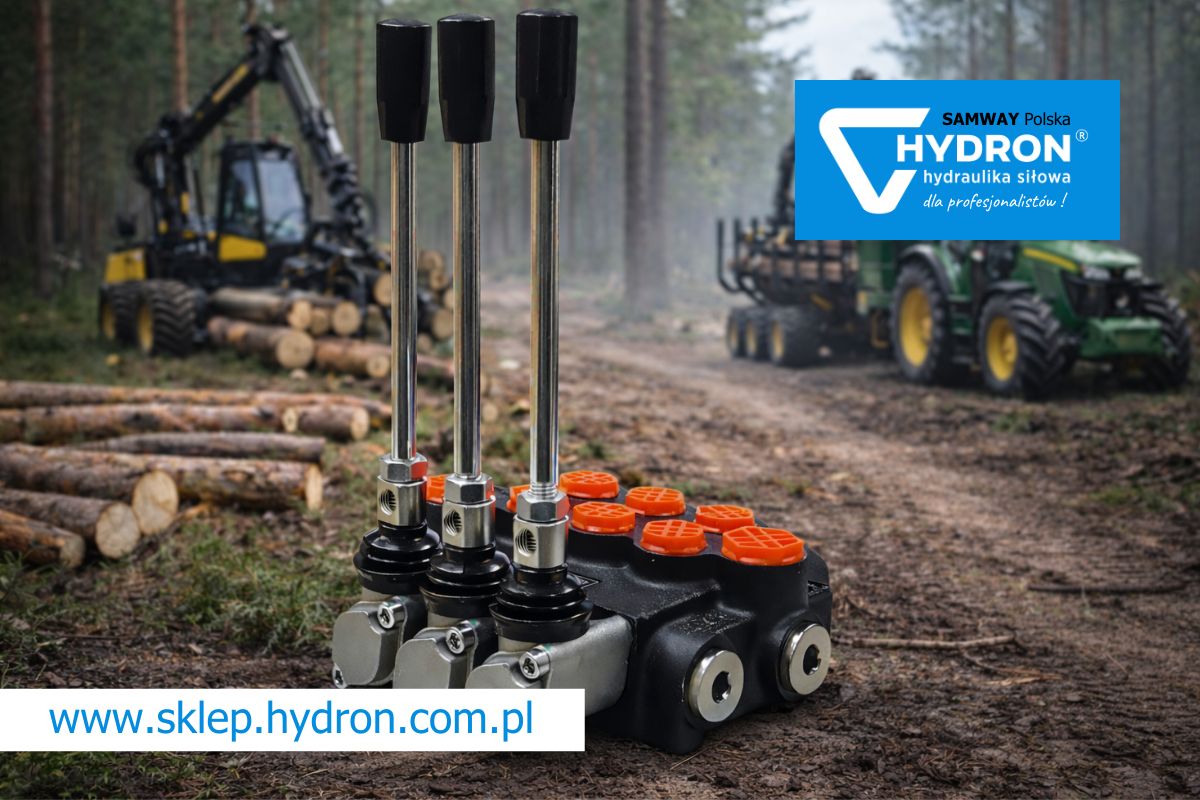

Rozdzielacze hydrauliczne są kluczowym elementem wielu układów, jednak ich prawidłowe podłączenie wymaga wiedzy i precyzji. W praktyce to właśnie na etapie montażu najczęściej dochodzi do błędów, które mogą obniżyć wydajność, zwiększyć zużycie podzespołów, a nawet doprowadzić do awarii całego systemu. Sprawdź, jakie pomyłki zdarzają się najczęściej przy podłączaniu sekcji i jak ich uniknąć, aby zapewnić niezawodną pracę układu hydraulicznego.
Czym są sekcje w rozdzielaczu?
Sekcje w rozdzielaczu hydraulicznym to modułowe części, które odpowiadają za sterowanie poszczególnymi obwodami hydraulicznymi. W dużym skrócie każda oddzielna sekcja stanowi osobny kanał sterujący, obsługując zazwyczaj jedno urządzenie wykonawcze, np. silnik hydrauliczny lub siłownik hydrauliczny. Obecnie na rynku dostępne są rozdzielacze jednosekcyjne, dwusekcyjne, trzysekcyjne itd. Dobiera się je pod konkretne zastosowanie z uwzględnieniem jego zapotrzebowania na liczbę kanałów sterujących, czyli pracujących niezależnie od siebie urządzeń wykonawczych.
Te artykuły mogą Cię zainteresować:
- Jak dobrać rozdzielacz 5-sekcyjny do maszyny rolniczej lub przemysłowej?
- Rozdzielacz dwusekcyjny – funkcje i dobór do maszyn hydraulicznych
Podstawowe zasady podłączenia rozdzielacza
W procesie podłączania sekcji rozdzielacza hydraulicznego stosuje się podstawowy schemat, zgodnie z którym poszczególne oznaczenia to:
- P – zasilanie (Pressure), przewód z pompy hydraulicznej,
- T – powrót (Tank), przewód powrotny do zbiornika oleju,
- A i B – wyjścia robocze, przewody do siłowników lub innych odbiorników,
- PB / N – przelot ciśnienia (Power Beyond), dla połączeń szeregowych.
Należy podłączać poszczególne elementy do sekcji zgodnie z ich opisem oraz schematem dostarczonym przez producenta.
Najczęstsze błędy przy podłączaniu sekcji w rozdzielaczach hydraulicznych
Zebraliśmy dla Ciebie najczęstsze błędy popełniane przy podłączaniu sekcji rozdzielacza. Poniżej kilka słów o wybranych z nich.
1. Pomylenie portów P i T
Najczęstszym błędem jest pomylenie portów P i T i odwrotne podłączenie przewodów. Pamiętaj o tym, że port P służy do podłączania pompy hydraulicznej, a T do zbiornika na olej hydrauliczny. Odwrotne podłączenie przekłada się na wahania pracy układu, a dodatkowo olej hydrauliczny może być kierowany w nieodpowiednie miejsce, co prowadzi do jego przegrzewania się oraz poważniejszych usterek.
2. Niewłaściwe połączenia w układach wielosekcyjnych
W przypadku rozdzielaczy wielosekcyjnych często błąd popełniany jest w momencie podłączania przewodów między sekcjami. Pominięcie lub niewłaściwe połączenie przelotu ciśnienia PB/N przekłada się na spadki ciśnienia roboczego, utratę wydajności systemu oraz przegrzewanie się oleju.
3. Zbyt mała średnica przewodów
Bardzo ważne jest to, aby średnicę przewodów hydraulicznych dobierać pod pożądany przepływ oraz średnicę portów. Przekrój dopasowany do sekcji rozdzielacza i jej wymagań sprawi, że układ będzie pracował prawidłowo. Zbyt mała średnica skutkuje dławieniem przepływu, zwiększonym hałasem i mniejszymi osiągami układu hydrauliki siłowej.
4. Podłączenie powrotu do niewłaściwego punktu
Powrót oleju zawsze powinien następować z portu T do zbiornika lub innego miejsca o niskim ciśnieniu powrotu. Jeżeli podłączysz go niewłaściwie, to spowoduje to zwiększone ciśnienie wsteczne oraz poważne uszkodzenia systemu.
5. Nieodpowiedni dobór rozdzielacza do typu układu
Rozdzielacze hydrauliczne różnią się pod względem właściwości, funkcji czy przeznaczenia. W związku z tym typ elementu dobiera się pod konkretne zastosowanie. Koniecznie upewnij się, czy dana charakterystyka rozdzielacza jest zgodna z wymogami aplikacji. W przypadku wątpliwości warto sięgnąć po książkę techniczną maszyny lub skonsultować swój wybór ze specjalistą branżowym, np. ekspertem naszego sklepu.
Czym skutkuje niewłaściwe podłączenie sekcji w rozdzielaczu?
Nieprawidłowe podłączenie sekcji w rozdzielaczu hydraulicznym prowadzi do:
- przegrzewania się oleju hydraulicznego i jego szybszej degradacji,
- hałasu i nadmiernego obciążania pompy hydraulicznej,
- spadku wydajności układu,
- nieszczelności i niekontrolowanych wycieków medium roboczego,
- niestabilnej pracy siłowników.
Rozdzielacze hydrauliczne w Hydron poznaj ofertę
W ofercie Hydron znajdziesz wysokiej jakości rozdzielacze hydrauliczne przystosowane do profesjonalnych zastosowań i pracy w trudnych warunkach oraz pod dużymi obciążeniami. Kompleksowy asortyment obejmuje m.in.:
- rozdzielacze jednosekcyjne,
- rozdzielacze wielosekcyjne (np. czterosekcyjne, pięciosekcyjne, ośmiosekcyjne itd.),
- rozdzielacze z zatrzaskami,
- rozdzielacze z sekcją pływającą,
- rozdzielacze blokowe CETOP,
- rozdzielacze elektryczne,
- i inne.
Zachęcamy do zapoznania się z ich specyfikacją techniczną i właściwościami, a następnie do zakupu bezpośrednio w naszym sklepie internetowym. Poza rozdzielaczami oferujemy również sekcje do rozdzielaczy oraz pozostałe akcesoria.
