Swobodny obieg i odciążenie układu, suwaki typu HA w praktyce

W wielu aplikacjach hydraulicznych kluczowym wymogiem jest bezciśnieniowy obieg oleju w momencie, gdy cewki sterujące nie są zasilane prądem. W takich warunkach doskonale sprawdzają się rozdzielacze płytowe ze schematem suwaka HA. W pozycji startowej wszystkie kanały (P, T, A, B) są ze sobą połączone. Zapobiega to wzrostowi ciśnienia w układzie, umożliwia swobodny spływ oleju do zbiornika oraz eliminuje niepotrzebne obciążenie pompy hydraulicznej podczas rozruchu.

Gdzie warto zastosować suwak HA?

Układy ze schematem HA znajdują szerokie zastosowanie tam, gdzie wymagane jest miękkie zatrzymanie odbiorników oraz opcja pracy w tak zwanym biegu jałowym:

• Maszyny rolnicze i komunalne: sterowanie osprzętem, w którym silnik hydrauliczny lub siłownik ma swobodnie opadać lub pływać w stanie spoczynku.
• Agregaty i stacje hydrauliczne: ułatwiony rozruch silnika elektrycznego lub spalinowego bez obciążenia ciśnieniowego pompy.
• Układy bezpieczeństwa: natychmiastowe rozładowanie ciśnienia ze wszystkich linii w przypadku zaniku zasilania elektrycznego.

Elektrozawór 2-pozycyjny CETOP 5 NG10 12V (HA) Hydrolider311.20 PLNSPRAWDŹ

Elektrozawór 2-pozycyjny CETOP 5 NG10 230V (HA) Hydrolider311.20 PLNSPRAWDŹ

Elektrozawór 2-pozycyjny CETOP 5 NG10 24V (HA) Hydrolider387.40 PLNSPRAWDŹ

Precyzyjne przełączanie stanów roboczych, elektrozawory ze schematem D

Drugim popularnym rozwiązaniem w hydraulice siłowej są dwupołożeniowe zawory z suwakiem D. W stanie bezprądowym zasilanie (P) podawane jest na port A, natomiast port B połączony jest ze spływem (T). Po podaniu napięcia na cewkę następuje zamiana kanałów: ciecz trafia z P do B, a port A łączy się z T. Projektując takie układy warto pamiętać o sprawdzeniu parametrów przewodów oraz o tym, jakie jest maksymalne ciśnienie pracy złączek hydraulicznych użytych na magistrali.

Zastosowanie suwaka D w instalacjach dwukierunkowych

Rozdzielacze dwupołożeniowe o schemacie D sprawdzają się w układach, które posiadają dwa stabilne stany pracy i nie wymagają pozycji otwartego przelewu w stanie spoczynku:

• Przełączniki strumienia: szybka zmiana kierunku ruchu silników hydraulicznych lub siłowników w liniach produkcyjnych.
• Ramię załadunkowe lub wysuw stóp podporowych: sterowanie ruchami pomocniczymi w maszynach budowlanych i transportowych.
• Systemy zasilania awaryjnego: automatyczne przełączanie obwodów hydraulicznych na zasilanie rezerwowe.

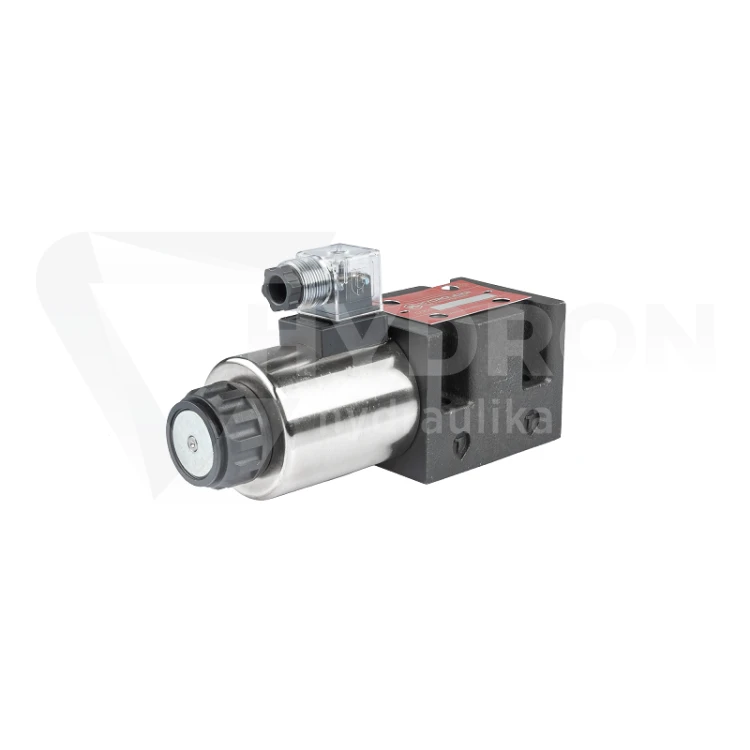

Elektrozawór 2-pozycyjny CETOP 5 NG10 12V (D) Hydrolider405.90 PLNSPRAWDŹ

Elektrozawór 2-pozycyjny CETOP 5 NG10 230V (D) Hydrolider446.50 PLNSPRAWDŹ

Elektrozawór 2-pozycyjny CETOP 5 NG10 24V (D) Hydrolider422.10 PLNSPRAWDŹ

Pewna blokada odbiornika, rola suwaków 3-pozycyjnych typu E

Gdy celem projektu jest możliwość zatrzymania siłownika w dowolnym położeniu oraz zapewnienie pełnej blokady hydraulicznej, idealnym wyborem są elektrozawory 3-pozycyjne z tak zwanym zamkniętym centrum (schemat E). W pozycji neutralnej – bez podania prądu na którykolwiek elektromagnes – wszystkie przyłącza (P, T, A, B) są szczelnie odcięte.

Dlaczego zamknięte centrum gwarantuje stabilność?

Zamknięty schemat suwaka E jest niezastąpiony tam, gdzie kluczowe jest utrzymanie ładunku i zapobieganie niekontrolowanym ruchom elementów roboczych:

• Podnośniki, dźwigi i ładowarki: utrzymywanie ramienia lub platformy na stałej wysokości bez opadania.
• Prasy hydrauliczne i urządzenia zaciskowe: utrzymanie wywartej siły docisku po zakończeniu cyklu tłoczenia.
• Skomplikowane rozdzielacze blokowe: możliwość niezależnego sterowania kilkoma odbiornikami z jednej pompy o stałym ciśnieniu.

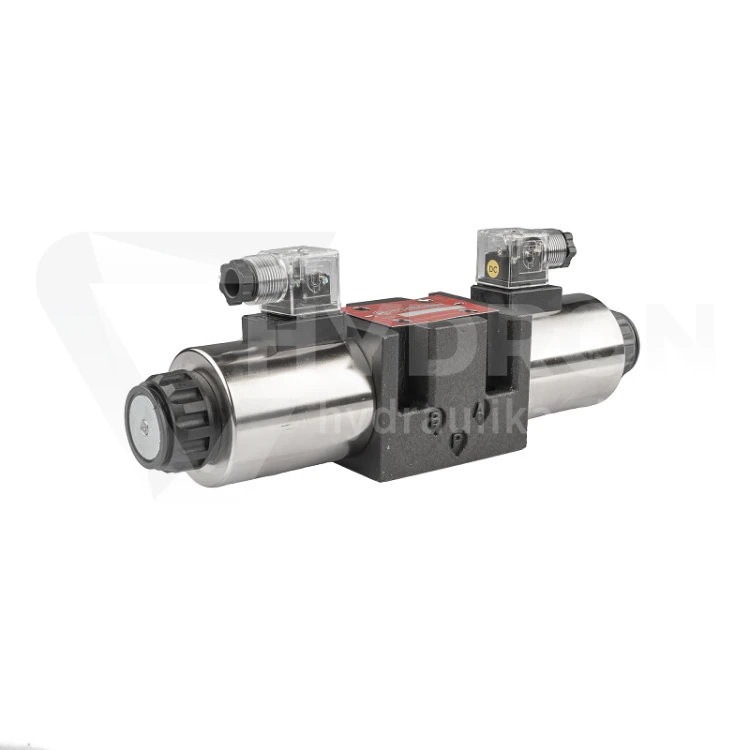

Elektrozawór 3-pozycyjny CETOP 5 NG10 12V (E) Hydrolider479.70 PLNSPRAWDŹ

Elektrozawór 3-pozycyjny CETOP 5 NG10 230V (E) Hydrolider608.80 PLNSPRAWDŹ

Elektrozawór 3-pozycyjny CETOP 5 NG10 24V (E) Hydrolider535.00 PLNSPRAWDŹ

Ochrona pompy i oszczędność energii – zastosowanie suwaka typu G

Trzypozycyjne elektrozawory Hydrolider ze schematem G (otwarte centrum dla linii zasilającej) rozwiązują powszechny problem przegrzewania się oleju hydraulicznego. W pozycji neutralnej linia pompy P jest połączona bezpośrednio ze spływem T, podczas gdy wyjścia do siłownika A i B pozostają odcięte. Zapewnia to swobodną cyrkulację oleju przy minimalnym oporze hydraulicznym.

Korzyści z zastosowania schematu G w układach ciągłych

Układ typu G idealnie odpowiada potrzebom instalacji napędzanych pompami zębatymi o stałej wydajności:

• Redukcja temperatury oleju: olej tłoczony przez pompę w trakcie postoju odbiornika nie przechodzi przez zawór przelewowy pod ciśnieniem.
• Mniejsze zużycie energii: silnik napędzający pompę pobiera znacznie mniej prądu lub paliwa podczas biegu jałowego.
• Bezpieczna blokada odbiornika: porty robocze A i B pozostają zamknięte, uniemożliwiając ruch podłączonego siłownika.

Elektrozawór 3-pozycyjny CETOP 5 NG10 12V (G) Hydrolider553.50 PLNSPRAWDŹ

Elektrozawór 3-pozycyjny CETOP 5 NG10 230V (G) Hydrolider553.50 PLNSPRAWDŹ

Elektrozawór 3-pozycyjny CETOP 5 NG10 24V (G) Hydrolider553.50 PLNSPRAWDŹ

Jak właściwie dobrać napięcie sterujące w marce Hydrolider?

Oprócz wyboru odpowiedniego suwaka, niezwykle istotnym etapem projektowania lub modernizacji instalacji jest dobór napięcia cewek elektromagnesów:

• Wersje 12V DC: standard dla instalacji elektrycznych w ciągnikach rolniczych, maszynach leśnych i samochodach dostawczych.
• Wersje 24V DC: powszechny standard w ciężkich maszynach budowlanych, ciągnikach siodłowych oraz mobilnych żurawiach.
• Wersje 230V AC: stosowane w stacjonarnych zasilaczach hydraulicznych, maszynach warsztatowych oraz liniach automatyki przemysłowej.

Standard montażowy CETOP 5 (NG10) marki Hydrolider gwarantuje pełną zamienność zaworów na płytach przyłączeniowych, co ułatwia ewentualną rozbudowę lub szybki serwis maszyny. Przy kompletowaniu elementów montażowych warto także dowiedzieć się, jak zmierzyć gwint w korpusie przyłączeniowym, aby bezproblemowo dobrać właściwe złączki i przewody.
