Zestawy oringów calowych - parametry techniczne i przewodnik doboru

W układach hydrauliki siłowej oraz instalacjach pneumatycznych niezawodne uszczelnienie decyduje o stabilności całego systemu. Nawet drobna nieszczelność na połączeniu gwintowanym lub złączce potrafi unieruchomić maszynę, wygenerować straty płynów roboczych i doprowadzić do kosztownych przestojów. Właśnie dlatego profesjonalne zestawy oringów calowych stanowią podstawowe wyposażenie serwisów technicznych, mobilnych mechaników oraz zakładowych warsztatów utrzymania ruchu. Właściwy dobór zestawu wymaga jednak analizy parametrów materiałowych i mechanicznych, aby pierścienie uszczelniające zachowały sprężystość pod ciśnieniem oraz w zmiennych temperaturach roboczych.

Dlaczego standard wymiarowy ma znaczenie przy wyborze oringów?

Podstawowym kryterium podziału elementów uszczelniających jest ich norma wymiarowa. W technice przemysłowej powszechnie stosuje się podział na uszczelnienia metryczne oraz calowe. O ile oringi metryczne projektowane są według skoku milimetrowego, o tyle wersje calowe odpowiadają specyfikacjom połączeń opartych na standardach anglosaskich, w tym niezwykle popularnych w instalacjach cieczowych gwintach brytyjskich BSP (British Standard Pipe).

Standard BSP a precyzja pasowania

Zastosowanie uszczelnienia metrycznego w gnieździe calowym lub odwrotnie jest jednym z najczęstszych błędów montażowych. Różnice rzędu ułamków milimetra w średnicy wewnętrznej lub grubości przekroju sznura mogą skutkować ścięciem oringa podczas dokręcania korpusu albo niedostatecznym dociskiem wstępnym. Gdy armatura wykorzystuje typowe gwinty calowe, sięgnięcie po dedykowany zestaw pierścieni w standardzie calowym jest jedynym sposobem na zapewnienie pełnej szczelności węzła uszczelniającego. Prawidłowo osadzony oring zapobiega migracji medium, eliminuje ryzyko zapowietrzenia układu i zabezpiecza newralgiczne komponenty przed spadkiem ciśnienia roboczego.

Najważniejsze atrybuty techniczne pierścieni uszczelniających

Wybierając asortyment uszczelnień do warsztatu, nie należy kierować się wyłącznie liczbą elementów w opakowaniu. O trwałości aplikacji decydują konkretne parametry fizykochemiczne elastomeru, z którego wykonano pierścienie.

Materiał wykonania: elastyczność i odporność na media

Najczęściej spotykanym i najbardziej wszechstronnym surowcem w hydraulice siłowej jest kauczuk butadienowo-akrylonitrylowy. Tworzywo to charakteryzuje się bardzo dobrą odpornością na działanie olejów hydraulicznych mineralnych, smarów oraz płynów napędowych. Właściwości te sprawiają, że pierścienie zachowują swoją strukturę i nie ulegają nadmiernemu pęcznieniu ani degradacji chemicznej w kontakcie ze standardowymi mediami roboczymi.

Twardość elastomeru w skali Shore'a

Twardość materiału określa opór, jaki tworzywo stawia podczas wciskania wgłębnika pomiarowego. Wartość ta bezpośrednio wpływa na zachowanie uszczelnienia pod obciążeniem:

• Zbyt miękki materiał przy wyższych ciśnieniach może zostać wprasowany w szczelinę między elementami metalowymi (zjawisko ekstruzji).
• Zbyt twardy elastomer wymaga znacznie większych sił docisku przy montażu i może nie dopasować się idealnie do mikronierówności powierzchni gniazda.
• Twardość 70 w skali Shore A stanowi uniwersalny standard, który łączy elastyczność niezbędną do szybkiego montażu z odpowiednią stabilnością geometryczną w układach ciśnieniowych.

Zakres dopuszczalnych temperatur roboczych

Układy hydrauliczne i motoryzacyjne pracują w zróżnicowanych warunkach otoczenia – od zimowych rozruchów maszyn na otwartym terenie po wielogodzinną pracę pod pełnym obciążeniem, podczas której temperatura medium roboczego znacznie wzrasta. Zakres temperaturowy uszczelnienia determinuje granicę, poniżej której guma nie twardnieje i nie pęka, a powyżej której nie ulega trwałej deformacji plastycznej.

Charakterystyka profesjonalnego zestawu warsztatowego NBR

Dla serwisów oraz przedsiębiorstw poszukujących kompleksowego rozwiązania w zakresie uszczelnień calowych kluczowe znaczenie ma szeroka dostępność rozmiarów w jednym, uporządkowanym organizerze. Właściwie skompletowany zestaw eliminuje konieczność zamawiania pojedynczych sztuk pod każdą bieżącą naprawę.

Poniższy wariant stanowi gotową odpowiedź na zapotrzebowanie warsztatów serwisujących maszyny z instalacjami calowymi:

• Typ: zestaw oringów
• Ilość w pudełku: 382 szt.
• Seria: calowe
• Materiał: guma NBR - Nitril
• Twardość (°Sh): 70
• Temperatura pracy (°C): -30°C do +100°C
• Konfiguracja: 30 rozmiarów oringów w standardzie calowym BSP
• Kolor: czarny
• Zastosowanie: hydraulika siłowa, przemysł motoryzacyjny itp.

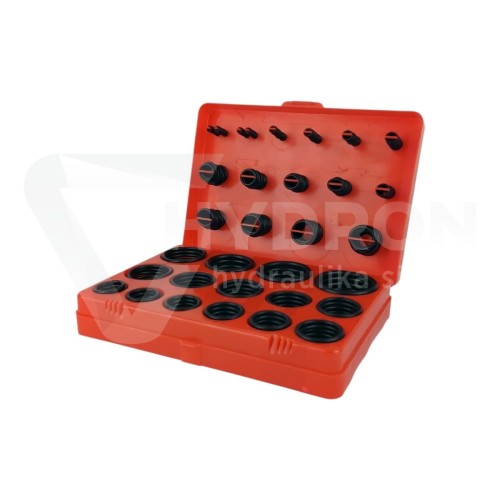

Zestaw oringów calowych NBR BOX 382 szt. 36.96 PLN SPRAWDŹ

Jak parametry zestawu przekładają się na codzienną pracę serwisu?

Obecność 30 zróżnicowanych rozmiarów oringów w jednym pudełku znacząco skraca czas usuwania awarii. Mechanik nie traci czasu na poszukiwanie odpowiedniej średnicy czy wstrzymywanie prac do momentu dostarczenia pojedynczej uszczelki. Twardość 70 °Sh w połączeniu z zakresem temperaturowym od -30°C do +100°C pokrywa niemal wszystkie standardowe aplikacje, w których medium stanowią oleje hydrauliczne, smary mineralne czy płyny techniczne.

Warto pamiętać, że właściwe dopasowanie gwintu i gniazda uszczelniającego ułatwia przejrzysta tabela identyfikacji gwintów, dzięki której dobór odpowiedniego standardu calowego staje się intuicyjny i pozbawiony ryzyka pomyłki.

Rekomendacje doboru – który wariant wybrać?

Podczas kompletowania zaplecza technicznego warto ocenić profil wykonywanych prac serwisowych:

• Mobilne serwisy maszyn i warsztaty naprawcze: Jeśli prowadzisz działalność serwisową w sektorze maszyn budowlanych, rolniczych lub transportowych, w których powszechne są złącza calowe BSP, Zestaw oringów calowych NBR BOX 382 szt. to optymalny wybór. Zapewnia on natychmiastowy dostęp do 30 popularnych rozmiarów uszczelnień bez konieczności gromadzenia nadmiernych zapasów pojedynczych referencji.
• Zakłady przemysłowe i utrzymanie ruchu: W środowiskach produkcyjnych, gdzie linie technologiczne bazują na komponentach hydraulicznych pracujących w temperaturach od -30°C do +100°C, komplet 382 sztuk z gumy NBR o twardości 70 °Sh gwarantuje powtarzalną jakość i bezpieczeństwo połączeń podczas planowych przeglądów.

Prawidłowo skompletowane zestawy oringów calowych w trwałym organizerze stanowią niewielką inwestycję, która bezpośrednio przekłada się na ciągłość pracy maszyn i precyzję realizowanych usług montażowych.
