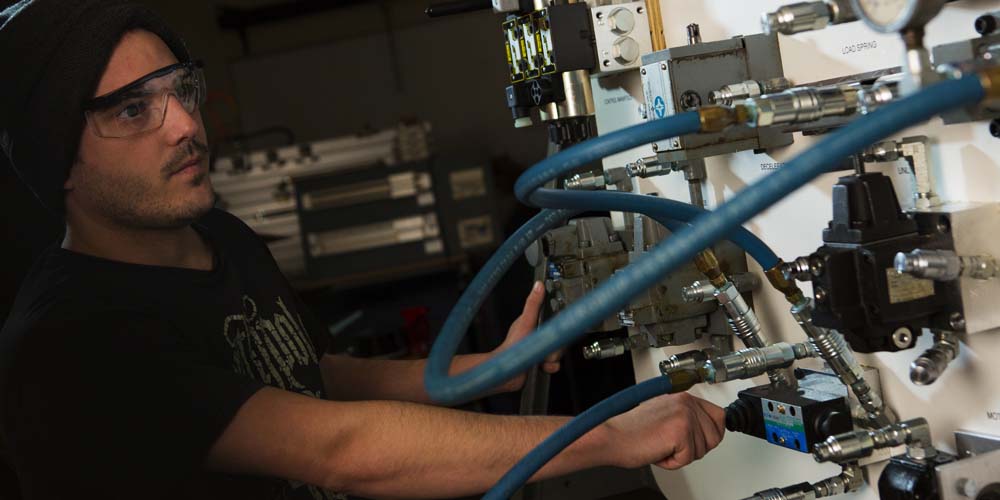

Hydraulika siłowa – podstawy dla początkujących

Być może nie zdajesz sobie z tego sprawy, ale z hydrauliką siłową masz do czynienia na co dzień. Gdy naciskasz pedał hamulca w samochodzie, uruchamiasz układ hydrauliczny, który sprawia, że pojazd się zatrzymuje. Podobnie dzieje się, gdy korzystasz z podnośnika samochodowego lub widzisz, jak koparka unosi ciężką ziemię – to wszystko zasługa hydrauliki siłowej.

Hydraulika siłowa to dziedzina techniki, która zajmuje się przenoszeniem i wykorzystaniem energii za pomocą cieczy, najczęściej specjalnego oleju. W praktyce oznacza to, że siła i ruch są przekazywane przez płyn w zamkniętym układzie. Dzięki takiemu rozwiązaniu można uzyskać duże siły i precyzyjne ruchy przy użyciu stosunkowo niewielkich podzespołów. Hydraulika siłowa znalazła zastosowanie w wielu obszarach – od maszyn przemysłowych, przez sprzęt budowlany i rolniczy, po urządzenia używane na co dzień. W dalszej części artykułu w przystępny sposób wyjaśnimy, jak to wszystko działa.

Podstawowe zasady działania

Hydraulika siłowa opiera się na prostym prawie fizyki, znanym jako prawo Pascala. Mówi ono, że ciśnienie wywarte na ciecz zamkniętą w naczyniu (czyli np. w rurze czy cylindrze) rozchodzi się równomiernie we wszystkich kierunkach. Innymi słowy, gdy przyłożysz nacisk do cieczy w jednym miejscu, to ciśnienie będzie odczuwalne w każdym innym miejscu tej cieczy. Dzięki temu pchając płyn w jednym punkcie układu hydraulicznego, możemy wywołać nacisk i ruch w innym punkcie.

Dlaczego do przenoszenia siły wykorzystuje się akurat ciecze? Ponieważ ciecze (w odróżnieniu od gazów) są prawie nieściśliwe. Oznacza to, że pod wpływem nacisku ich objętość praktycznie się nie zmniejsza. Jeśli spróbujesz ścisnąć wodę lub olej w zamkniętym pojemniku, to zamiast kompresji płynu nastąpi przekazanie ciśnienia na ścianki pojemnika lub tłoki. Dzięki tej właściwości ciecze zachowują się jak „niewidzialne tłoczysko”, które może przybrać dowolny kształt (wypełnić rurki i cylinder) i przenieść siłę bez jej utraty. Dla porównania – powietrze (stosowane w pneumatyce) łatwo się spręża jak poduszka, przez co część energii poszłaby na jego ściśnięcie zamiast na przekazanie ruchu. Olej hydrauliczny jest więc idealnym medium: nie spręża się i dodatkowo smaruje elementy układu, zmniejszając tarcie.

Korzystając z prawa Pascala, układ hydrauliczny umożliwia zamianę niewielkiej siły w dużą siłę. Dzieje się tak, gdy zastosujemy tłoki o różnej powierzchni. Wyobraź sobie dwa tłoki połączone rurą wypełnioną olejem: jeśli na mniejszy tłok (o małej powierzchni) zadziałasz określoną siłą, to wytworzone ciśnienie wypchnie drugi, większy tłok (o większej powierzchni) z odpowiednio większą siłą. W ten sposób mały nacisk może podnieść ogromny ciężar – oczywiście kosztem tego, że większy tłok przesunie się wolniej i na mniejszą odległość niż ruch małego tłoka. Tę zależność można porównać do działania dźwigni (mała siła na długim ramieniu równoważy dużą siłę na krótkim ramieniu), z tą różnicą, że tutaj rolę ramienia spełnia ciecz pod ciśnieniem. Co więcej, dzięki użyciu płynu, siła ta może zostać przekazana przez giętkie przewody nawet do wielu miejsc jednocześnie, co byłoby niemożliwe w przypadku sztywnej dźwigni

Przykład: Podnośnik hydrauliczny (lewarek samochodowy) wykorzystuje powyższą zasadę w praktyce. Naciskając niewielką dźwignię pompującą, wprawiasz w ruch mały tłok, który tłoczy olej. Wytworzone ciśnienie oddziałuje na większy tłok pod samochodem, który unosi pojazd do góry. Dzięki temu, używając względnie małej siły ręką, jesteś w stanie podnieść ważący ponad tonę samochód. To właśnie potęga hydrauliki siłowej – zamiana niewielkiego nacisku w ogromną siłę podnoszącą.

Główne elementy układu hydraulicznego

Każdy układ hydrauliki siłowej składa się z kilku podstawowych części, które współpracują ze sobą, aby przenosić i zamieniać energię cieczy na ruch i siłę mechaniczną. Oto główne elementy takiego układu:

• Pompa hydrauliczna – serce układu, które wytwarza ciśnienie. Pompa zasysa olej ze zbiornika i wtłacza go do przewodów pod dużym ciśnieniem. W ten sposób generuje strumień oleju pod ciśnieniem, stanowiący źródło energii w układzie. Pompa jest najczęściej napędzana silnikiem elektrycznym lub spalinowym (np. w koparce pompa jest napędzana silnikiem diesla maszyny).

• Zawory hydrauliczne – elementy sterujące przepływem i ciśnieniem oleju. Dzięki zaworom można kierować olej do wybranego siłownika, regulować siłę i prędkość jego działania, a także zabezpieczać układ przed zbyt wysokim ciśnieniem. Przykładem jest zawór rozdzielający, który po przesunięciu dźwigni kieruje olej do jednego lub drugiego przewodu, decydując, czy siłownik ma się wysuwać czy chować.

• Siłownik hydrauliczny – urządzenie wykonawcze, które zamienia energię ciśnienia oleju na ruch mechaniczny. Najczęściej ma formę cylindra z tłokiem w środku. Gdy olej pod ciśnieniem wpływa do takiego cylindra, naciska na tłok i powoduje jego wysunięcie (lub wsunięcie przy podaniu oleju z drugiej strony w siłownikach dwustronnego działania). W ten sposób siłownik wykonuje pracę – może coś podnieść, pchnąć, ścisnąć lub przesunąć. Siłowniki hydrauliczne widać gołym okiem np. w koparkach jako grube, ruchome „tłoki” przy ramieniu i łyżce.

• Przewody hydrauliczne – sieć „naczyń krwionośnych” układu, czyli rurki i węże, którymi przepływa olej. Łączą one wszystkie powyższe elementy w spójną całość. Przewody muszą wytrzymywać wysokie ciśnienie oleju i często są wzmacniane oplotem. Dzięki giętkim przewodom olej może dotrzeć nawet do ruchomych części maszyny (np. do siłownika poruszającego ruchomą łyżką koparki) – to ogromna zaleta, bo pozwala przekazywać siłę niemal w dowolne miejsce.

Warto dodać, że w skład układu hydraulicznego wchodzi także zbiornik oleju (miejsce, gdzie olej „odpoczywa” i skąd jest zasysany przez pompę) oraz elementy pomocnicze, takie jak filtry (utrzymujące olej w czystości), chłodnice oleju (zapobiegające przegrzaniu) czy manometry (mierzące ciśnienie). Jednak podstawowy schemat zawsze sprowadza się do: pompa tłoczy olej –> olej płynie przewodami –> zawory kierują olej –> olej napiera na tłok siłownika –> następuje ruch lub nacisk.

Zastosowania hydrauliki siłowej

Hydraulika siłowa jest wszechobecna zarówno w przemyśle, jak i w wielu urządzeniach, z których korzystamy na co dzień. Oto kilka najważniejszych przykładów zastosowań układów hydraulicznych:

• Maszyny budowlane: Koparki, ładowarki, spychacze, dźwigi – wszystkie te ciężkie maszyny wykorzystują układy hydrauliczne do pracy. To właśnie hydraulika siłowa umożliwia koparce uniesienie i operowanie ciężkim ramieniem oraz łyżką. Na powyższym zdjęciu widoczne są żółte siłowniki hydrauliczne koparki, dzięki którym maszyna może podnosić i opuszczać ramię oraz kopać w ziemi. Bez oleju pod wysokim ciśnieniem w tych siłownikach koparka nie byłaby w stanie wywrzeć tak dużej siły, jaka jest potrzebna do przenoszenia urobku.

• Windy i podnośniki: Hydraulika siłowa jest często stosowana w windach (szczególnie w niższych budynkach) oraz różnego rodzaju podnośnikach warsztatowych i platformach. Na przykład winda hydrauliczna ma zamontowany solidny siłownik – długi cylinder, który wypychając się do góry, unosi całą kabinę z pasażerami. Podobnie działają podnośniki nożycowe czy platformy parkingowe – pompa tłoczy olej do siłowników, a te podnoszą ciężar w górę. Dzięki temu nawet bardzo ciężkie przedmioty lub pojazdy mogą być płynnie i bezpiecznie podnoszone i opuszczane.

• Maszyny rolnicze: Traktory i kombajny pełne są hydrauliki – od układu kierowniczego po podnośniki osprzętu. Gdy rolnik unosi pług z ziemi lub rozkłada ramiona opryskiwacza, z dużym prawdopodobieństwem robi to właśnie za pomocą siłowników hydraulicznych zasilanych pompą ciągnika. Maszyny rolnicze korzystają z hydrauliki do sterowania różnymi narzędziami (np. wysuwanie siłowników przy rozkładaniu wysięgników, opuszczanie hedera w kombajnie, itp.), co bardzo ułatwia i przyspiesza pracę w polu.

• Samochody i pojazdy: Wspomniany wcześniej układ hamulcowy to najbardziej klasyczny przykład hydrauliki w aucie – płyn hamulcowy pod naciskiem pedału przenosi siłę do zacisków hamulcowych przy kołach, powodując dociśnięcie klocków do tarcz i hamowanie pojazdu. Innym przykładem jest wspomaganie kierownicy – w starszych autach hydrauliczne (pompa napędzana silnikiem i siłownik lub silnik hydrauliczny ułatwiający skręt kół). Również wywrotki (samochody z kiprem) używają siłownika hydraulicznego do unoszenia skrzyni ładunkowej, a lawety hydrauliczne umożliwiają łatwe załadowanie samochodu poprzez opuszczanie i podnoszenie platformy. W samolotach też nie mogłoby zabraknąć hydrauliki – wiele dużych samolotów używa układów hydraulicznych do poruszania klap skrzydeł, podwozia czy sterów wysokości.

Jak widać, hydraulika siłowa jest wszędzie – od ogromnych maszyn na placach budowy, przez urządzenia rolnicze, windy w budynkach, aż po układy w naszych samochodach. Jej wszechstronność wynika z tego, że pozwala przenosić wielkie siły w sposób kontrolowany i bezpieczny.

Zalety hydrauliki siłowej

Dlaczego hydraulika siłowa jest tak popularna i stosowana w tylu różnych urządzeniach? Oto najważniejsze zalety układów hydraulicznych:

• Duża siła: Układy hydrauliczne potrafią wygenerować ogromne siły przy użyciu kompaktowych podzespołów. Wysokie ciśnienie oleju (często rzędu kilkuset barów) przekłada się na dużą siłę nacisku lub ciągu na tłokach siłowników. Dzięki temu można podnosić i przesuwać bardzo ciężkie ładunki. Przykład: mały siłownik hamulcowy potrafi zatrzymać rozpędzony samochód, a niewielki podnośnik jest w stanie unieść kilkutonową maszynę. Taka wydajność siłowa jest trudna do osiągnięcia przy użyciu czysto mechanicznych układów o podobnych rozmiarach.

• Precyzja: Hydraulika umożliwia dokładną kontrolę ruchu i siły. Poprzez regulację zaworów można sterować, jak szybko wysuwa się siłownik, w jakim kierunku płynie olej, a także jak duży nacisk jest wywierany. Pozwala to na bardzo płynne ruchy i dokładne ustawianie położenia. Dlatego maszyny hydrauliczne potrafią wykonywać delikatne zadania mimo swojej mocy – na przykład operator koparki może precyzyjnie manewrować łyżką, a prasa hydrauliczna może wywierać dokładnie taką siłę, jaka jest potrzebna do uformowania przedmiotu, nie miażdżąc go całkowicie.

• Trwałość i niezawodność: Dobrze zaprojektowany układ hydrauliczny cechuje się długą żywotnością. Ciecz robocza (olej) sama smaruje ruchome części, zmniejszając ich zużycie. W układach hydraulicznych nie ma tylu szybko zużywających się elementów jak np. szczotki w silniku elektrycznym czy przekładnie zębate – główną pracę wykonuje płyn. Olej hydrauliczny nie ściera się tak jak części mechaniczne, dzięki czemu systemy te są wytrzymałe i rzadziej ulegają awariom. Dodatkowo wiele układów ma zabezpieczenia (np. zawory przelewowe ograniczające ciśnienie), co chroni je przed przeciążeniem. To wszystko sprawia, że hydraulika jest często bardziej niezawodna w ciężkich zastosowaniach niż skomplikowana mechanika oparta na zębatkach.

Oczywiście układy hydrauliczne nie są pozbawione wad – wymagają szczelności, wysokiej jakości uszczelek i odpowiedniej obsługi (np. filtracji oleju i wymian zgodnie z harmonogramem). Jednak zalety w postaci siły, precyzji i trwałości sprawiają, że w wielu zastosowaniach nie mają sobie równych.

Podsumowanie

Hydraulika siłowa to prostota zasady działania połączona z potężnymi możliwościami. Wykorzystując nieściśliwy płyn (olej) i prawo Pascala, pozwala ona przenosić i wzmacniać siły w sposób, który zrewolucjonizował świat maszyn. Dzięki układom hydraulicznym ogromne koparki mogą kopać w twardej ziemi, windy bez trudu wożą ludzi między piętrami, a samochody bezpiecznie się zatrzymują, gdy naciskasz pedał hamulca. Kluczem do zrozumienia hydrauliki jest pamiętanie, że to ciecz pod ciśnieniem przenosi pracę – niczym magiczny łącznik między naszą ręką a potężnym tłokiem zdolnym podnieść tony.

Najważniejsze punkty, które warto zapamiętać:

• Hydraulika siłowa wykorzystuje ciecz (najczęściej olej), aby przekazywać i wzmacniać siłę
• Ciecz ta jest prawie nieściśliwa, więc nacisk rozchodzi się w niej równomiernie na mocy prawa Pascala
• Układ hydrauliczny składa się z pompy, przewodów, zaworów i siłowników, które razem zamieniają energię przepływającego oleju na ruch i potężną siłę mechaniczną.
• Hydraulika jest wszędzie wokół nas – w koparkach, traktorach, windach, maszynach przemysłowych, a nawet w samochodowych hamulcach.
• Dzięki hydraulice możemy podnosić ogromne ciężary, precyzyjnie sterować ruchem maszyn i cieszyć się sprzętem o dużej trwałości.

Mamy nadzieję, że ten prosty przewodnik pomógł Ci zrozumieć podstawy działania hydrauliki siłowej. Następnym razem, gdy zobaczysz maszynę używającą siłowników lub poczujesz, jak łatwo obraca się kierownica w aucie, będziesz już wiedzieć, że to zasługa cudownego świata cieczy pod ciśnieniem! Powodzenia w dalszym zgłębianiu tajników techniki.
