Szybkozłącze hydrauliczne skręcane – co to jest i dlaczego ograniczają wycieki

W budowie maszyn i innych urządzeń z układem hydrauliki siłowej stosuje się szybkozłącza hydrauliczne skręcane. Wyróżnia je sposób połączenia przewodów hydraulicznych oraz wysoka odporność na drgania czy trudne warunki pracy. Zebraliśmy dla Ciebie najważniejsze informacje na temat szybkozłączy skręcanych, w tym ich charakterystykę, zalety oraz podstawowe zastosowanie.

Szybkozłącza hydrauliczne skręcane – charakterystyka

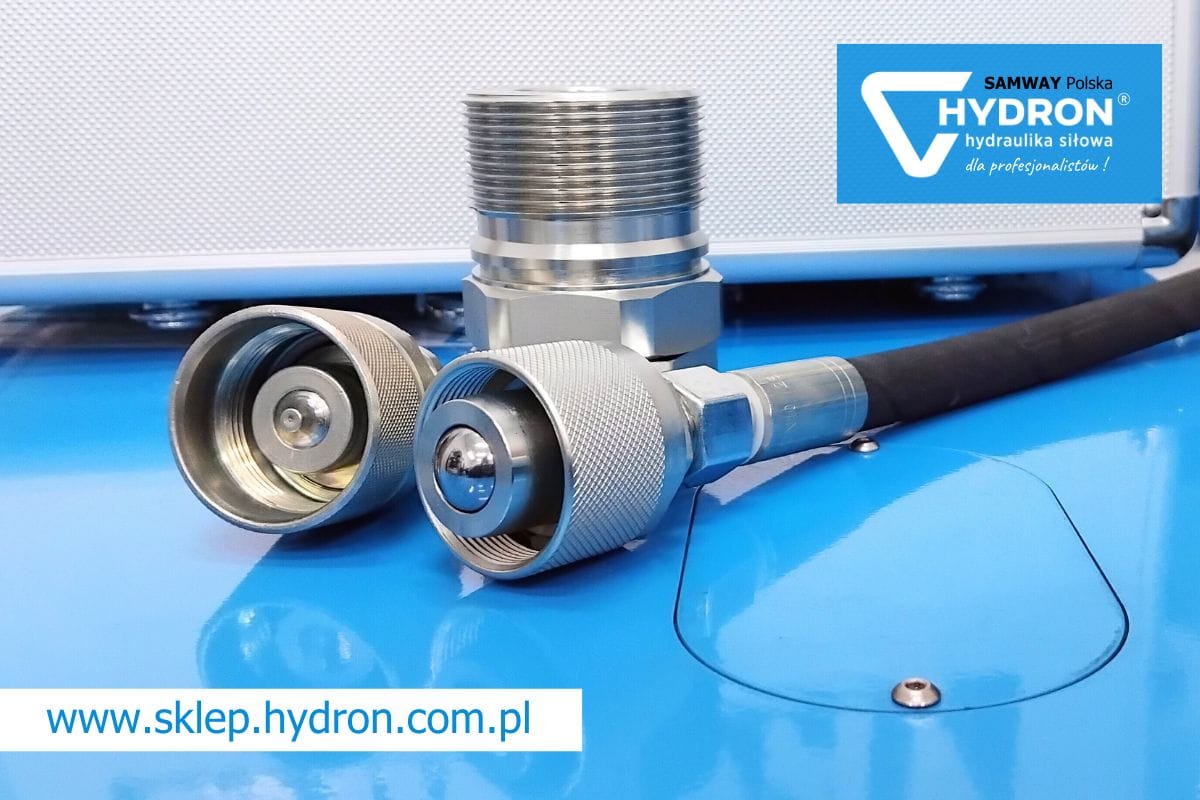

Szybkozłącza hydrauliczne skręcane (ang. screw-to-connect) to elementy złączne, które posiadają gwintowane połączenie typu gniazdo-wtyk. Służą do wykonywania trwałych i stabilnych połączeń pomiędzy przewodami hydraulicznymi. Proces łączenia odbywa się na wkręcaniu nakrętki (część żeńska) na gwint (część męska). W efekcie dochodzi do stopniowego otwarcia zaworów wewnętrznych w szybkozłączu. Po prawidłowym dokręceniu otwiera się przelot i możliwy jest swobodny przepływ medium roboczego w układzie.  Elementy tego typu zazwyczaj wykonywane są ze stali węglowej ocynkowanej, dzięki czemu są nie tylko odporne na intensywne użytkowanie, ale też na trudne warunki pracy, w tym uszkodzenia mechaniczne i ewentualną korozję. Zmniejsza to ryzyko awarii układu w dłuższej perspektywie jego użytkowania.

Przeczytaj: Szybkozłącza hydrauliczne – typy, budowa i charakterystyka

Rodzaj szybkozłączy hydraulicznych skręcanych

Obecnie na rynku dostępne są różne typy szybkozłączy hydraulicznych skręcanych, co umożliwia ich dobór pod konkretną aplikację. Ze względu na rodzaj gwintu wyróżnia się modele:

• metryczne (M),
• metryczne stożkowe (M taper),
• calowe cylindryczne (BSP G),
• calowe stożkowe (BSP R),
• UNF/SAE,
• NPT/NPTF.

Co do zasady w przemyśle i hydraulice siłowej najczęściej stosowane są szybkozłącza skręcane metryczne i szybkozłącza skręcane calowe.

Zalety szybkozłączy hydraulicznych skręcanych

Obecnie szybkozłącza hydrauliczne skręcane cieszą się dużym zainteresowaniem wśród wymagających użytkowników, którzy cenią sobie ponadprzeciętną jakość wykonania i bezpieczeństwo pracy. Wszystko za sprawą ich zalet. Należą do nich zwłaszcza:

• wysoka wytrzymałość mechaniczna,
• odporność na wysokie ciśnienie,
• solidne i szczelne połączenie,
• niskie ryzyko rozszczelnień i wycieków oleju hydraulicznego,
• łatwość i szybkość montażu bez dodatkowych narzędzi.

To wszystko sprawia, że te elementy złączne wybierane są do trudnych warunków pracy i tam, gdzie proste złączki hydrauliczne mogą nie być wystarczające. Odporność na wysokie ciśnienie na poziomie do kilkuset bar jest kluczowa w przypadku maszyn budowlanych i przemysłowych.

Sprawdź, czy naprawa szybkozłącza hydraulicznego jest możliwa.

Gdzie stosuje się szybkozłącza hydrauliczne skręcane?

Szybkozłącza hydrauliczne skręcane dobrze sprawdzają się w przypadku wysokiego ciśnienia, ponieważ mają masywną budowę o zwiększonej odporności. Dzięki temu stosuje się je przede wszystkim w konstrukcji maszyn budowlanych przeznaczonych do pracy pod dużymi obciążeniami. To jednak nie wszystko. Te elementy złączne doskonale sprawdzą się także w innych aplikacjach. Podstawowe obszary ich zastosowania to:

• maszyny budowlane, gdzie wymagane jest częste podłączanie i odłączanie osprzętu (np.: nożyce, łyżki, młoty hydrauliczne), wysokie ciśnienie i znaczne naprężenia,
• przemysłowe urządzenia wysokociśnieniowe, linie produkcyjne i systemy hydrauliczne wymagające dużej stabilności (np.: przemysł papierniczy),
• maszyny rolnicze w łączeniu przewodów hydraulicznych pomiędzy ciągnikiem i podłączanymi do niego urządzeniami oraz osprzętem,
• urządzenia mobilne, gdzie wymagane jest szybkie i beznarzędziowe łączenie przewodów w trakcie pracy.

Szybkozłącza hydrauliczne skręcane w sklepie Hydron

W sklepie Hydron przygotowaliśmy szeroki wybór szybkozłączy hydraulicznych skręcanych. Oferujemy je w różnych modelach, w tym m.in. serię z zaworem grzybkowym przeznaczoną do bardzo trudnych warunków pracy. Elementy te wykonane są ze stali węglowej z powłoką cynkowaną i uszczelnieniem NBR. Oczywiście w asortymencie Hydron znajdziesz też inne typy szybkozłączy hydraulicznych skręcanych. Zachęcamy do zapoznania się z ich parametrami technicznymi, właściwościami i przeznaczeniem. Na tej podstawie dokonaj odpowiedniego wyboru elementów hydrauliki siłowej do danej aplikacji.
