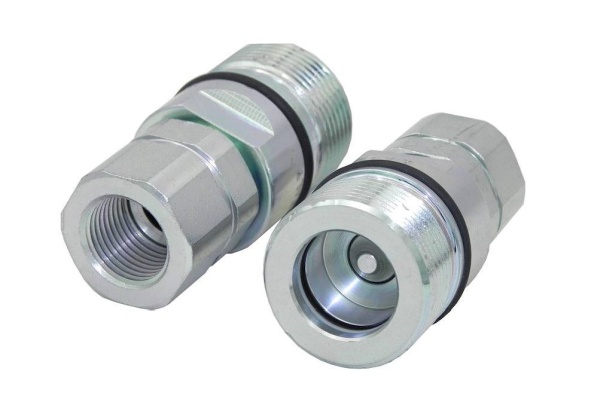

Szybkozłącze hydrauliczne skręcane
Szybkozłącza stosowane głównie w maszynach budowlanych ze względu na łatwość i pewność połączenia dzięki zastosowanemu gwintowi. Dobrze sprawdzają się przy wysokich ciśnieniach, dzięki swojej masywnej budowie. Idealne do maszyn budowlanych. Stosowane w bardzo wymagających instalacjach hydraulicznych, tam, gdzie zwykłe szybkozłącza grzybkowe zbyt szybko ulegają uszkodzeniu / zużyciu.
Bardzo wytrzymałe szybkozłącza
Seria szybkozłączy skręcanych z zaworem grzybkowym, które świetnie sprawdzają się w warunkach ekstremalnych. Wykonane z wysokiej jakości stali węglowej z powłoką cynkową Cr III oraz uszczelnieniem NBR. Specjalna, dodatkowo wzmocniona konstrukcja, zapewnia zwiększoną wytrzymałość połączenia skręcanego. Szybkozłącza skręcane serii VD nadaje się idealnie do stosowania przy wysokim ciśnieniu impulsowym w układzie hydraulicznym ( młoty hydrauliczne ) Ten typ szybkozłączy jest dużo bardziej wytrzymały i odporny na uszkodzenia niż zwykłe szybkozłącza grzybkowe.
Parametry techniczne szybkozłączy skręcanych :
- Typ zaworu: VD z zaworem grzybkowym
- Kompatybilne z większością dostawców
- Ciśnienie: do 450 bar
- Materiał wykonania : stal węglowa ocynkowana
- Temperatura pracy: NBR -25°C/+100°C
- Dostępne rozmiary szybkozłączy skręcanych BSP: od 1/4", 3/8", 1/2", 3/4", 1", 1 1/4"
- Dostępne gwinty metryczne : tak.
- Przepływ: do 378 l/min
- System połączenia: skręcany
- Ciśnienie resztkowe - połączenie: możliwe; rozłączenie: możliwe
- Uszczelnienie: NBR ( standardowe uszczelnienie )
- Zamknięcie: zawór grzybkowy
- Blokowanie: śruba
- Wykończenie: Zn-Fe (Cr III)
- Dostępne w wersjach z gwintami : BSP, NPT, SAE, metryczne
- Uszczelnienie standardowe: NBR
- Uszczelnienie opcjonalne: FKM, EPDM lub inne
- Podłączanie pod ciśnieniem: dozwolone (obie strony męska i żeńska)
- Ciśnienie resztkowe: ciśnienie pracy
Galeria:
Wymiary szybkozłączy skręcanych
| DN/NW F cal L1mm L2mm L3mm CH2mm CH3mm Emm | |||||||
| 10 | 1/4″ | 98 | 64 | 49 | 22 | 22 | 34 |
| 10 | 3/8″ | 98 | 64 | 49 | 22 | 22 | 34 |
| 13 | 1/2″ | 103 | 67 | 53 | 30 | 30 | 42 |
| 20 | 3/4″ | 132 | 86 | 67 | 36 | 36 | 47,5 |
| 25 | 3/4″ | 152 | 100 | 78 | 41 | 41 | 55 |
| 25 | 1″ | 152 | 100 | 78 | 41 | 41 | 55 |
- Pobierz : Karta katalogowa szybkozłączy skręcanych PPV3
- Pobierz : karata katalogowa szybkozłączy skręcanych CVC FASTER
Oznaczenie DNP: PVV3 Oznaczenie Faster: CVV Oznaczenie Stucchi: VD
