Zawory dławiące hydrauliczne – regulacja przepływu w praktyce

W układach hydraulicznych, gdzie wymagane jest zachowanie wysokiej precyzji kontroli prędkości ruchu elementów wykonawczych, stosuje się zawory dławiące hydrauliczne. Dzięki nim poprawia się efektywność pracy i zmniejsza ryzyko wypadków. Sprawdź, jak regulacja przepływu wygląda w praktyce, poznając bliżej zawory dławiące hydrauliczne.

Czym są zawory dławiące hydrauliczne?

Zawór dławiący hydrauliczny to element przeznaczony do kontrolowania przepływu medium roboczego w układzie. Sama regulacja odbywa się poprzez zmianę przekroju przepływowego w kanale hydraulicznym. Dzięki temu można precyzyjnie kontrolować prędkość pracy elementów wykonawczych, zasilając odbiorniki proporcjonalnym natężeniem przepływu. Wpływa to korzystnie na efektywność pracy, jej koszty oraz zmniejszenie ryzyka ewentualnych niekontrolowanych ruchów maszyny i związanych z tym wypadków.

Dowiedz się dokładnie, co warto wiedzieć o zaworach hydraulicznych.

Podstawowe typy zaworów dławiących w hydraulice siłowej

Obecnie w hydraulice siłowej stosuje się trzy podstawowe typy zaworów dławiących. Różnią się one budową oraz charakterystyką pracy, w tym kierunkiem przepływu medium roboczego. Do tych typów należą:

• zawory dławiące dwukierunkowe - umożliwiają kontrolę przepływu oleju hydraulicznego (lub innego medium) w obu kierunkach,
• zawory dławiąco-zwrotne - umożliwiają swobodny przepływ w jednym kierunku, jednocześnie dławiąc go w kierunku przeciwnym za pomocą elementu zwrotnego,
• zawory z kompensacją ciśnienia - zwane też regulatorami, ponieważ utrzymują stały przepływ medium niezależnie od bieżącego obciążenia układu, dzięki czemu możliwe jest zachowanie wysokiej precyzji przy posuwie odbiorników, np. lasera czy tarczy tnącej.

Zawory dławiące hydrauliczne – jak wygląda regulacja przepływu w praktyce?

Regulacja przepływu z użyciem tych zaworów hydraulicznych polega na tym, że zgodnie z ustawieniami zmienia się przekrój kanału hydraulicznego. Zazwyczaj są to modele mechaniczne, gdzie do regulacji przeznaczone jest pokrętło lub śruba. Każdy obrót tego elementu wpływa na przesunięcie się elementu blokującego, który zmniejsza lub zwiększa szczelinę przepływu oleju hydraulicznego. Elementem blokującym zazwyczaj jest baryłka lub iglica. Do tego wybrane elementy mają śrubę kontrującą, która zabezpiecza przed przypadkowym i samoczynnym rozregulowaniem się ustawień w trakcie pracy maszyny pod wpływem drgań czy uderzenia.

Prosta zasada regulacji mówi, że:

• ograniczanie przekroju kanału hydraulicznego zmniejsza prędkość elementu odbiorczego,
• otwieranie przekroju kanału hydrauliczne zwiększa prędkość elementu odbiorczego.

Poznaj podstawowe rodzaje zaworów hydraulicznych.

Gdzie stosuje się zawory dławiące hydrauliczne?

Zawory dławiące hydrauliczne stosuje się tam, gdzie aplikacja wymaga precyzyjnej kontroli prędkości ruchu odbiorników. Praktyczne zastosowania

• maszyny rolnicze (np.: kombajny, przyczepy wywrotki),
• maszyny budowlane (np.: koparki, ładowarki, dźwigi),
• wózki widłowe,
• prasy hydrauliczne,
• obrabiarki i maszyny CNC,
• wtryskarki,
• taśmociągi i przenośniki,
• windy i platformy załadowcze.

To tylko wybrany obszar zastosowania zaworów dławiących hydraulicznych. Tego typu zawory warto stosować zgodnie ze wskazaniami producenta maszyny, zwracając uwagę na parametry pracy elementu, w tym zakres regulacji przepływu i odporność na nominalne i maksymalne ciśnienie robocze.

Zawory dławiące w ofercie Hydron

Odpowiadając na potrzeby naszych klientów, przygotowaliśmy szeroki wybór zaworów dławiących hydraulicznych. W sklepie Hydron znajdziesz elementy pochodzące od renomowanych dostawców, które charakteryzują się wysoką jakością wykonania oraz odpornością na trudne warunki pracy. Wśród nich znajdują się m.in.:

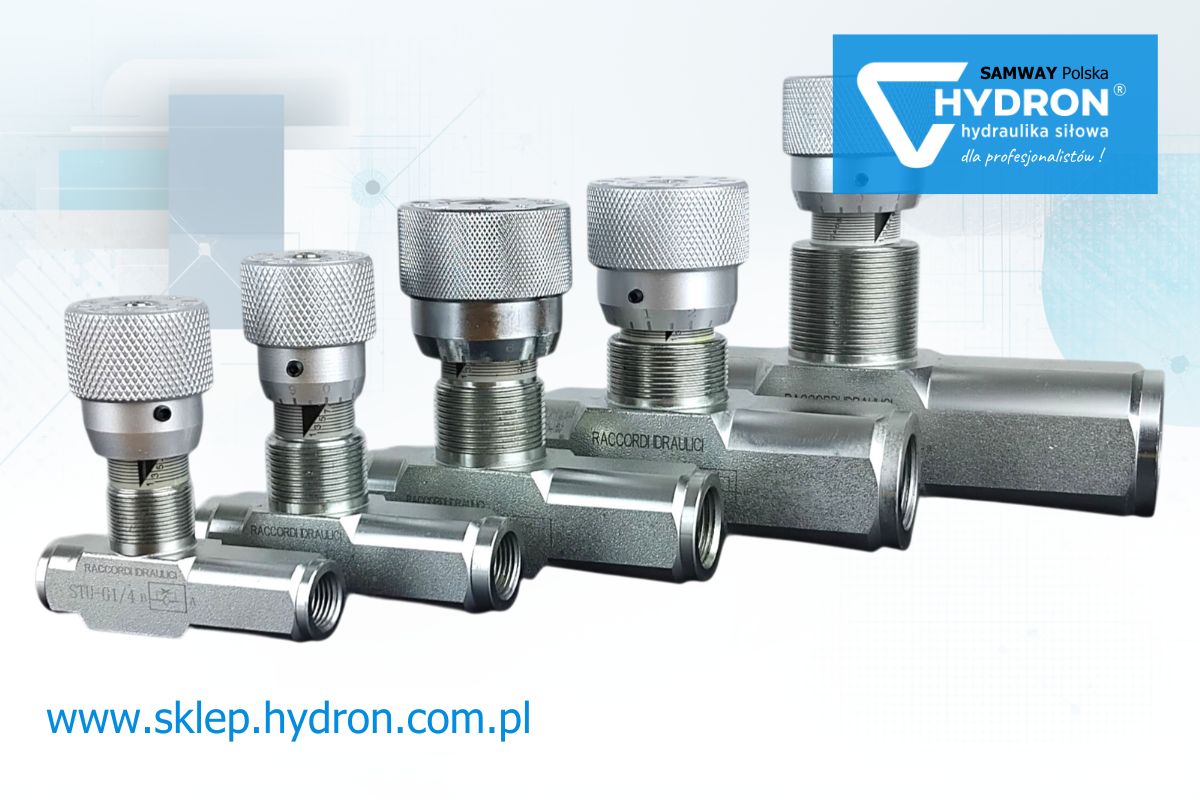

• zawór dławiący VRFB/STB 90° 1/4" 350bar 15l/min,
• zawór dławiący VRFB/STB 90° 3/8" 350bar 30l/min,
• zawór dławiący VRFB/STB 90° 1/2" 350bar 50l/min

Przed zakupem weź pod uwagę takie parametry jak: maksymalny przepływ, ilość otworów hydraulicznych w korpusie, materiał korpusu, gwinty wewnętrzne, dopuszczalne ciśnienie robocze, zakres temperatury oleju hydraulicznego czy temperatury otoczenia. Zapraszamy do zapoznania się z naszą ofertą oraz do zakupu zaworów online.
