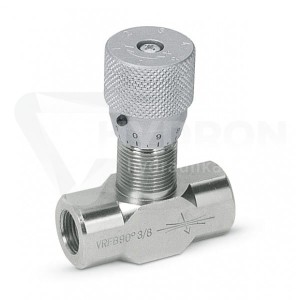

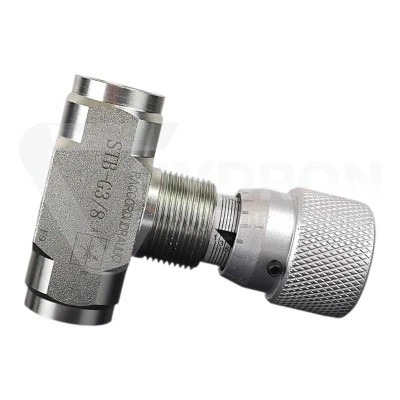

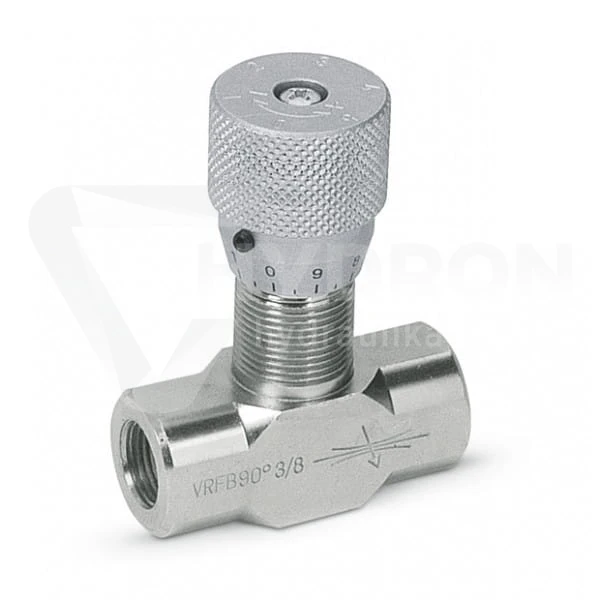

Zawór dławiący VRFB 90° 3/8" 350bar 30l/min

Dławik hydrauliczny 3/8"

Zawór dławiący VRFB 90 3/8 to element hydrauliki siłowej przeznaczony do regulacji natężenia przepływu cieczy roboczej w układzie. Konstrukcyjnie jest to zawór montowany liniowo, umożliwiający precyzyjne ustawienie przepływu w obu kierunkach pracy medium. W praktyce oznacza to, że urządzenie działa jako dławik hydrauliczny dwustronny, pozwalający kontrolować prędkość ruchu siłownika niezależnie od kierunku wysuwu i powrotu tłoka.

Czym jest zawór dławiący

Model VRFB 90 3/8 jest przystosowany do pracy w instalacjach o standardowych przyłączach calowych 3/8 BSP, co umożliwia jego łatwą integrację z przewodami hydraulicznymi, rozdzielaczami oraz blokami zaworowymi. W instalacjach przemysłowych pełni funkcję stabilizującą, zapobiegając gwałtownym ruchom siłowników i skokom prędkości.

Zasada działania zaworu dławiącego

Zawór dławiący VRFB działa poprzez mechaniczne ograniczenie przekroju przepływu cieczy hydraulicznej. Regulacja odbywa się za pomocą śruby nastawczej, która zmienia wielkość otworu przepływowego. Im mniejszy przekrój, tym mniejsze natężenie przepływu, a tym samym wolniejszy ruch siłownika. Jako dławik hydrauliczny dwustronny, model VRFB 90 3/8 umożliwia kontrolę przepływu w obu kierunkach. To rozwiązanie jest szczególnie istotne w aplikacjach, gdzie wymagana jest symetryczna kontrola prędkości – na przykład w maszynach produkcyjnych, prasach hydraulicznych czy układach podnoszenia. W przeciwieństwie do zaworów jednostronnych, nie wymaga stosowania dodatkowego zaworu zwrotnego, co upraszcza konstrukcję instalacji. Dzięki precyzyjnej regulacji operator może dostosować pracę układu do wymagań procesu technologicznego, zwiększając bezpieczeństwo oraz trwałość komponentów takich jak siłowniki hydrauliczne i przewody ciśnieniowe.

Normy i standardy stosowane w zaworach dławiących

Zawory dławiące stosowane w hydraulice siłowej projektowane są zgodnie z wymaganiami norm dotyczących szczelności, wytrzymałości materiałowej i kompatybilności gwintów. W przypadku przyłączy 3/8 BSP stosuje się standard ISO 228-1 (gwinty rurowe walcowe), który zapewnia powtarzalność i kompatybilność z szeroką gamą elementów takich jak złączki hydrauliczne BSP czy trójniki hydrauliczne. Materiały wykorzystywane do produkcji zaworów tego typu charakteryzują się wysoką odpornością na ciśnienie robocze oraz działanie olejów hydraulicznych zgodnych z normami ISO 6743-4. Precyzyjna obróbka elementów wewnętrznych gwarantuje stabilną charakterystykę regulacyjną i minimalne przecieki wewnętrzne.

Zastosowanie zaworu VRFB 90 3/8 w hydraulice siłowej

Zawór dławiący VRFB 90 3/8 znajduje zastosowanie w szerokim zakresie branż. Stosowany jest w maszynach rolniczych, budowlanych, przemysłowych liniach produkcyjnych, a także w systemach transportu technologicznego. W każdej z tych aplikacji pełni funkcję regulacyjną, umożliwiając dokładne sterowanie prędkością siłowników. W praktyce dławik hydrauliczny dwustronny wykorzystywany jest tam, gdzie wymagana jest kontrola dynamiczna ruchu – w podnośnikach, wysięgnikach, stołach podnoszących czy prasach. Odpowiednie ustawienie przepływu pozwala uniknąć przeciążeń mechanicznych i wydłuża żywotność całego układu. W instalacjach, w których pracują rozdzielacze hydrauliczne monoblokowe lub sekcyjne, zawór VRFB może być stosowany jako element dodatkowy poprawiający precyzję ruchu i stabilność pracy.

Różnice między zaworem dławiącym dwustronnym a innymi rozwiązaniami

W odróżnieniu od zaworów jednostronnych, które regulują przepływ tylko w jednym kierunku, dławik hydrauliczny dwustronny kontroluje przepływ w obu kierunkach bez potrzeby stosowania dodatkowych elementów. To oznacza mniejszą liczbę połączeń, mniejsze ryzyko nieszczelności oraz prostszą konstrukcję układu. W porównaniu do zaworów proporcjonalnych zawór VRFB 90 3/8 jest rozwiązaniem mechanicznym, prostszym konstrukcyjnie i bardziej ekonomicznym. Nie wymaga zasilania elektrycznego ani sterowania elektronicznego, co czyni go idealnym wyborem w aplikacjach standardowych, gdzie nie jest wymagana automatyczna regulacja.

Najczęstsze błędy przy doborze zaworu dławiącego

Jednym z najczęstszych błędów jest niedopasowanie średnicy przyłącza do rzeczywistego przepływu w układzie. Zbyt mały zawór może powodować nadmierne spadki ciśnienia i przegrzewanie oleju. Z kolei zbyt duży nie zapewni odpowiedniej precyzji regulacji. Kolejnym błędem jest nieuwzględnienie maksymalnego ciśnienia roboczego instalacji. Każdy dławik hydrauliczny dwustronny powinien być dobrany z zapasem bezpieczeństwa, zgodnie z parametrami technicznymi producenta. Istotne jest również prawidłowe ustawienie zaworu po montażu. Zbyt mocne zdławienie przepływu może prowadzić do kawitacji i przyspieszonego zużycia komponentów.

Dlaczego warto zamówić zawór w Hydron?

Hydron od wielu lat specjalizuje się w hydraulice siłowej, oferując szeroki asortyment elementów sterowania przepływem, w tym zawory dławiące, zawory zwrotne oraz zawory kulowe hydrauliczne. Każdy produkt objęty jest kontrolą jakości i dostępny z magazynu, co pozwala na szybką realizację zamówień. Zespół techniczny zapewnia wsparcie w doborze odpowiedniego rozwiązania do konkretnej aplikacji. Dzięki doświadczeniu praktycznemu możliwe jest optymalne dopasowanie komponentów do parametrów układu, co przekłada się na bezpieczną i stabilną pracę instalacji.

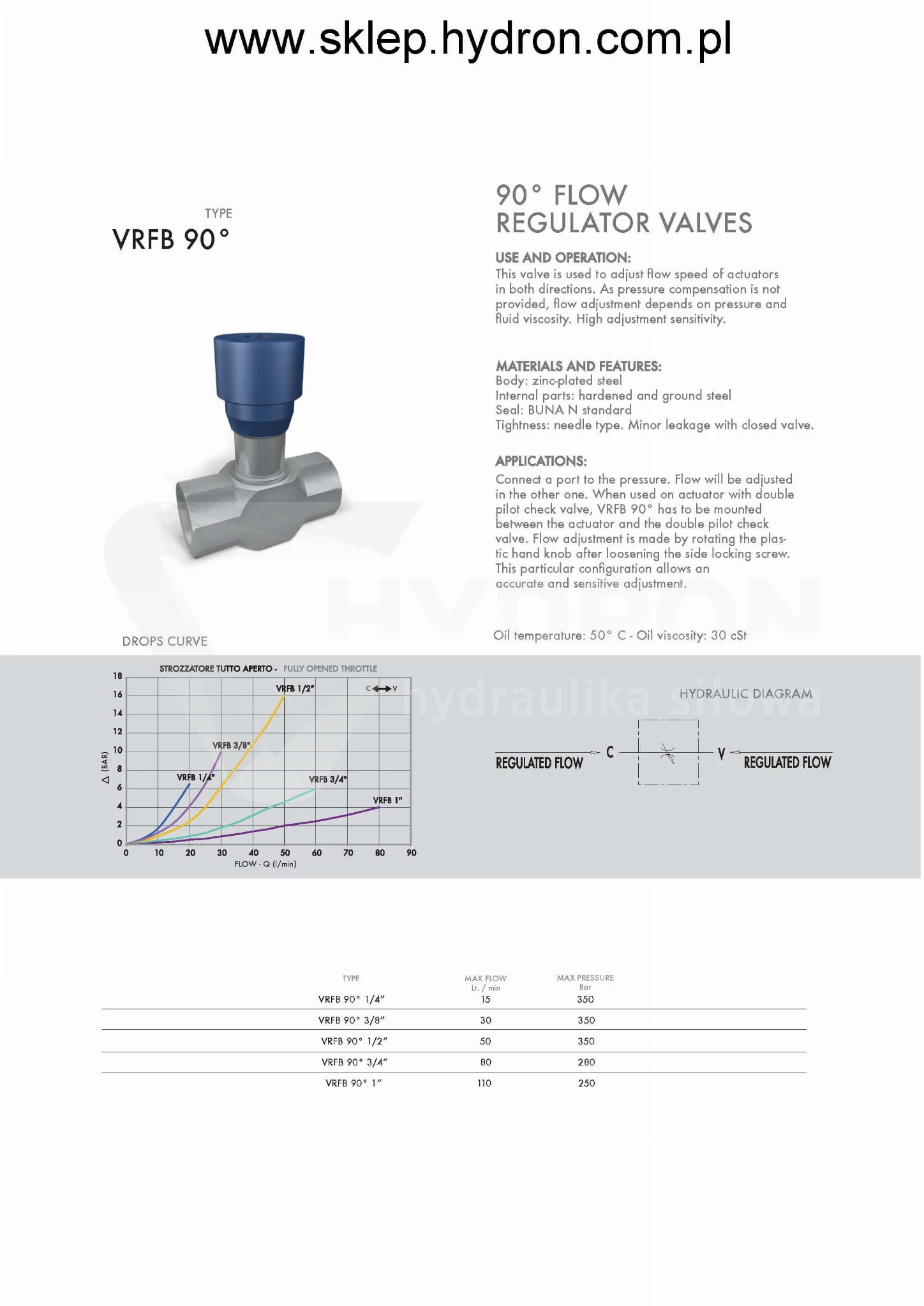

Parametry techniczne

• Gwint przyłączeniowy: 3/8 BSP
• Typ: zawór dławiący liniowy
• Funkcja: regulacja przepływu w obu kierunkach
• Zakres regulacji: płynna regulacja mechaniczna
• Medium: olej hydrauliczny
• Montaż: liniowy
• Symbol: VRFB 90° 3/8" ; Made in Italy
• Maksymalny przepływ: 30 l/min
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Dopuszczalne maksymalne ciśnienie: 350bar
• Dopuszczalna temperatura otoczenia: -40 C do +60 C

FAQ

Czy zawór VRFB 90 3/8 działa w obu kierunkach?
Tak, jest to dławik hydrauliczny dwustronny umożliwiający regulację przepływu w obu kierunkach pracy siłownika.

Jak dobrać zawór dławiący do układu hydraulicznego?
Należy uwzględnić średnicę przyłącza, maksymalne ciśnienie robocze oraz wymagany przepływ w instalacji.

Czy zawór dławiący VRFB 90 3/8 nadaje się do maszyn rolniczych?
Tak, jest powszechnie stosowany w układach hydraulicznych maszyn rolniczych i budowlanych.

Jaka jest cena zaworu dławiącego VRFB 90 3/8?
Aktualna cena dostępna jest na stronie produktu. Hydron zapewnia stałą dostępność i szybką wysyłkę.

Jakie są objawy źle dobranego zaworu dławiącego?
Nadmierne nagrzewanie oleju, niestabilna praca siłownika lub zbyt wolny ruch mogą świadczyć o nieprawidłowym doborze.
