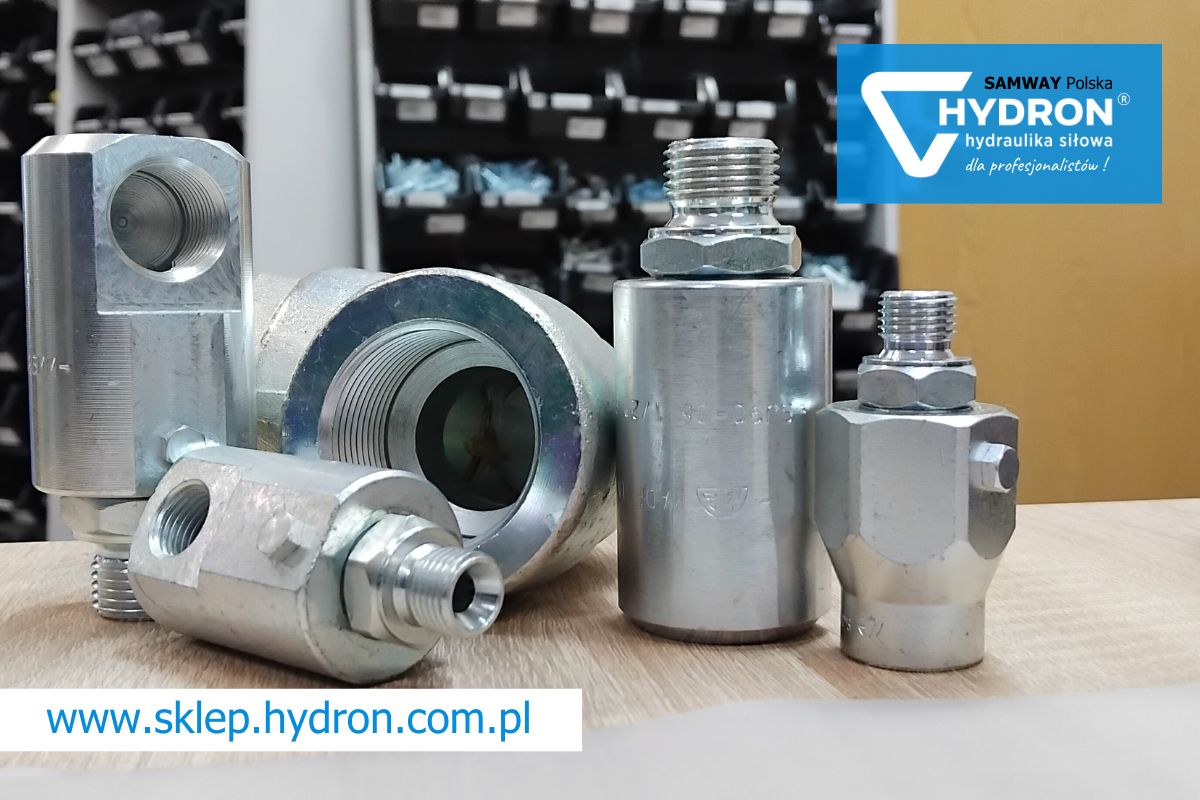

Złącza obrotowe w hydraulice siłowej – kiedy są konieczne i jak dobrać odpowiedni model?
W układach hydrauliki siłowej stosuje się różnego rodzaju złącza. Wśród nich znajdują się modele obrotowe, które zapewniają zwiększony zakres ruchów łączonych ze sobą przewodów hydraulicznych lub przewodu połączonego z dowolnym podzespołem. Sprawdź, czym charakteryzują się te elementy złączne, kiedy konieczne jest ich stosowanie oraz jakie kryteria brać pod uwagę przy ich zakupie.
Złącza obrotowe hydrauliczne – podstawowa charakterystyka
Złącza obrotowe hydrauliczne to jedne z podstawowych elementów złącznych, które przeznaczone są do mocowania na przewodach hydraulicznych. Przeznaczone są do aplikacji, w których połączenia muszą umożliwiać ruch obrotowy. Odpowiednia konstrukcja i zakres ruchu złączek sprawiają, że zmniejszają one naprężenia oraz minimalizują ryzyko skręcania się przewodów hydraulicznych, co może powodować poważne uszkodzenia i rozszczelnienia. W praktyce po wykonaniu tego typu połączenia uzyskuje się stan, w którym jeden z przewodów może swobodnie obracać się wobec drugiego i odbywa się to w kontrolowanych warunkach.
Sprawdź: Dobór złączek hydraulicznych – kompletny przewodnik.
Kiedy konieczne jest stosowanie złączy obrotowych w hydraulice siłowej?
Złącza obrotowe są konieczne w układach hydrauliki siłowej, gdzie:
- rozmiary obrotowego elementu, w tym zwłaszcza jego średnica, uniemożliwiają proste i swobodne poprowadzenie przez niego przewodu,
- wymagane jest zachowanie możliwości ciągłego ruchu obrotowego bez ograniczeń kątowych, w tym w połączeniach typu 360°,
- ze względu na typ konstrukcji i jej specyfikę, występuje ryzyko skręcania, łamania lub ścierania węży hydraulicznych i ich przyspieszonej degradacji,
- wymagane jest zachowanie ciągłego przepływu cieczy roboczej pod ciśnieniem przy ruchu obrotowym.
Warto dokładnie zapoznać się z dokumentacją techniczną danego układu i zaleceniami producenta maszyny, aby sprawdzić, jaki typ złączek jest rekomendowany i zapewni prawidłową pracę.
Przeczytaj: Złącza obrotowe – kiedy i dlaczego warto je stosować?
Przykładowe zastosowania złączy obrotowych w układach hydraulicznych
Przykładowe zastosowania złączy obrotowych w układach hydraulicznych to:
- maszyny rolnicze,
- prasy hydrauliczne,
- maszyny budowlane,
- manipulatory,
- ładowarki,
- podnośniki,
- wysięgniki i dźwigi,
- koparki.
Wykorzystuje się je nie tylko w maszynach wymagających częstej zmiany kierunku ruchu, ale również w przypadku urządzeń specjalistycznych, gdzie jest ograniczona przestrzeń montażowa.
Jak dobrać odpowiedni model złącza obrotowego?
Każdy zakup złącza obrotowego należy poprzedzić dokładną analizą jego właściwości oraz zgodności z wymaganiami danej aplikacji. Przede wszystkim pod uwagę bierze się:
- zdolność do wytrzymywania określonego ciśnienia roboczego w dłuższej perspektywie, z uwzględnieniem ciśnienia nominalnego i maksymalnego,
- materiał wykonania złącza, jego właściwości użytkowe i fizyczne, a także odporność na korozję i intensywne użytkowanie,
- rodzaj gwintu złączki, przy czym najczęściej wybierane są modele calowe (BSP),
- rodzaj złączki obrotowej (np. wielokanałowa, jednoosiowa, zintegrowana z szybkozłączką).
W przypadku jakichkolwiek pytań lub wątpliwości w procesie doboru elementów złącznych warto skontaktować się z naszym ekspertem. Posiadamy szeroki wybór złączek hydraulicznych i przemysłowych, dzięki czemu pomożemy Ci w doborze właściwej części.
Złącza obrotowe w sklepie Hydron – sprawdź ofertę
W kompleksowej ofercie sklepu Hydron oferujemy takie złącza obrotowe jak m.in.:
W każdej z tych podkategorii proponujemy elementy o różnej budowie i gwincie, dzięki czemu dopasujesz je do swoich potrzeb. Zapraszamy do zakupów bezpośrednio w naszym sklepie online. Gwarantujemy sprawną dostawę zamówień.
