Złączka prosta BB BSP 2"  (nypel 2 cale)

Złącze proste gwintowane stalowe. Złączka hydrauliczna prosta z dwoma gwintami zewnętrznymi calowymi BSP -stożek uszczelniający 60°. Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Złączka 2 cale

Złączka 2 cale to element stosowany w instalacjach hydraulicznych i przemysłowych, gdzie wymagany jest duży przepływ medium oraz solidne, odporne na obciążenia połączenie gwintowane. W przypadku tego produktu mamy do czynienia ze złączką prostą BSP 2”, która pozwala na szybkie i szczelne połączenie przewodów lub elementów instalacji bez konieczności stosowania skomplikowanych rozwiązań montażowych. Złączka 2 cale znajduje zastosowanie wszędzie tam, gdzie standardowe średnice są niewystarczające – w układach o dużych przepływach oleju, wody lub innych mediów roboczych. W praktyce tego typu złączki pracują w wymagających warunkach, dlatego istotne jest dopasowanie gwintu do systemu – w tym przypadku gwint BSP, który jest jednym z najczęściej stosowanych standardów w hydraulice siłowej. Złączka 2 cale współpracuje bezpośrednio z elementami takimi jak węże hydrauliczne, złączki hydrauliczne oraz armatura instalacyjna, tworząc stabilny i wydajny układ przepływowy. Odpowiedni dobór średnicy i gwintu ma tutaj ogromne znaczenie – nawet niewielkie niedopasowanie może prowadzić do spadków ciśnienia lub nieszczelności.

Czym jest złączka prosta BSP 2” i jak działa

Złączka 2 cale w wersji prostej BSP to element łączący dwa odcinki instalacji w osi liniowej, bez zmiany kierunku przepływu. Jej zadaniem jest zapewnienie ciągłości układu hydraulicznego przy zachowaniu maksymalnej przepustowości. Dzięki dużej średnicy nominalnej możliwe jest przesyłanie znacznych ilości medium roboczego bez strat wydajności. Gwint BSP (British Standard Pipe) stosowany w tej złączce to standard szeroko wykorzystywany w hydraulice i pneumatyce. Charakteryzuje się precyzyjnym dopasowaniem oraz możliwością uzyskania szczelności przy zastosowaniu odpowiednich uszczelnień. W praktyce złączka 2 cale BSP jest wykorzystywana zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów.

Budowa i wytrzymałość konstrukcji

Złączka 2 cale wykonana jest z materiałów przystosowanych do pracy w trudnych warunkach eksploatacyjnych. Konstrukcja zapewnia wysoką odporność na ciśnienie robocze oraz czynniki zewnętrzne, takie jak drgania, zmiany temperatury czy kontakt z olejami hydraulicznymi. Prosta forma złączki eliminuje zbędne opory przepływu, co ma znaczenie w instalacjach o dużym natężeniu medium. Dzięki temu złączka 2 cale jest rozwiązaniem wybieranym wszędzie tam, gdzie liczy się niezawodność oraz utrzymanie stabilnych parametrów pracy układu.

Normy i standardy gwintów BSP

Gwint BSP stosowany w tej złączce jest jednym z najczęściej spotykanych standardów w Europie. Występuje w wersjach równoległych i stożkowych, co pozwala dopasować element do konkretnego typu połączenia. W przypadku instalacji hydraulicznych bardzo ważne jest prawidłowe rozpoznanie standardu gwintu, ponieważ różnice pomiędzy BSP, NPT czy metrycznym mogą prowadzić do nieszczelności. Złączka 2 cale BSP zapewnia kompatybilność z szeroką gamą komponentów dostępnych w ofercie Hydron, co ułatwia budowę i serwis instalacji.

Zastosowanie w instalacjach przemysłowych i hydraulicznych

Złączka 2 cale znajduje zastosowanie w wielu branżach, gdzie wymagane są duże przepływy i niezawodne połączenia. W przemyśle wykorzystywana jest w instalacjach hydrauliki siłowej, systemach przesyłu cieczy technologicznych oraz układach chłodzenia. W rolnictwie stosowana jest w maszynach o dużym zapotrzebowaniu na przepływ oleju lub innych mediów. W hydraulice mobilnej złączka 2 cale sprawdza się w układach, gdzie istotna jest odporność na zmienne warunki pracy oraz duże obciążenia. Dzięki swojej konstrukcji może być stosowana zarówno w instalacjach stałych, jak i mobilnych.

Różnice względem innych złączek

Złączka 2 cale wyróżnia się przede wszystkim dużą średnicą, co przekłada się na większą przepustowość w porównaniu do standardowych rozmiarów takich jak 1/2” czy 1”. W praktyce oznacza to możliwość pracy w układach o wysokim zapotrzebowaniu na przepływ. W porównaniu do kolanek czy trójników złączka prosta nie zmienia kierunku przepływu, co ogranicza straty ciśnienia i poprawia efektywność instalacji. To rozwiązanie wybierane tam, gdzie liczy się maksymalna wydajność i minimalne opory.

Najczęstsze błędy przy doborze

Jednym z najczęstszych błędów jest nieprawidłowe dopasowanie gwintu. Złączka 2 cale BSP musi być stosowana z elementami o tym samym standardzie, w przeciwnym razie połączenie nie będzie szczelne. Równie istotne jest dobranie odpowiedniej średnicy – zbyt mała ograniczy przepływ, a zbyt duża może powodować problemy montażowe. Błędem jest także pomijanie jakości materiału. W instalacjach hydraulicznych elementy narażone są na wysokie ciśnienia, dlatego należy stosować sprawdzone komponenty, które zapewnią bezpieczeństwo pracy.

Kompleksowe zastosowanie z ofertą Hydron

Złączka 2 cale powinna być dobierana jako część całego systemu. W Hydron dostępne są wszystkie elementy niezbędne do budowy instalacji, w tym przewody hydrauliczne, szybkozłącza hydrauliczne oraz szeroka gama armatury. Dzięki temu użytkownik może stworzyć kompletny układ, który będzie działał stabilnie i bezawaryjnie. Wsparcie techniczne Hydron pozwala dobrać odpowiednie rozwiązanie do konkretnej aplikacji, co minimalizuje ryzyko błędów i zwiększa trwałość instalacji.

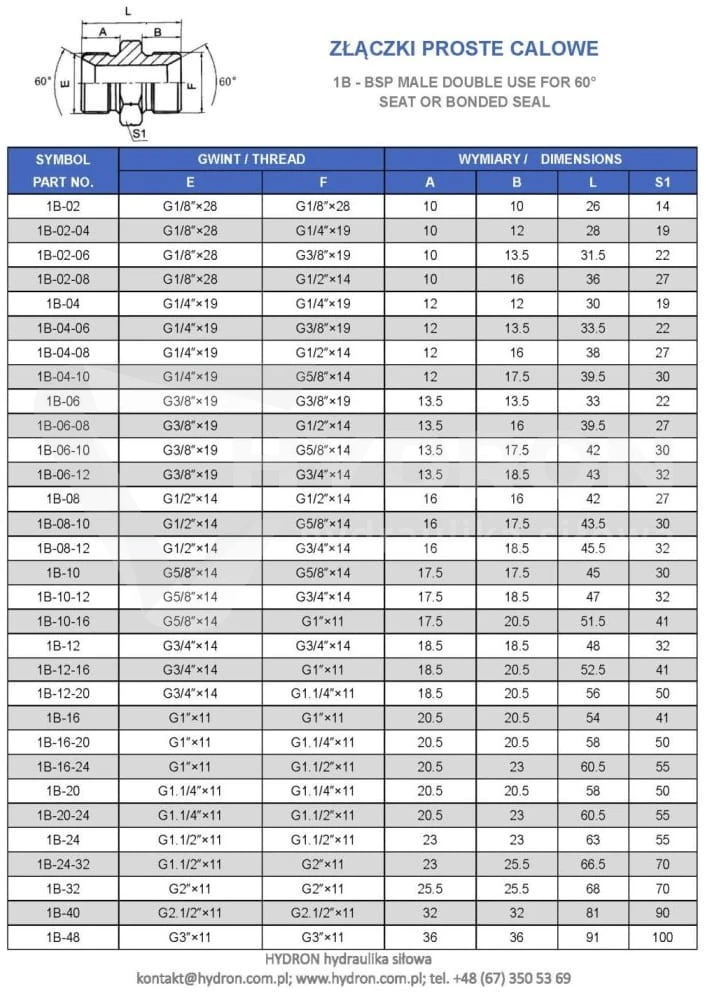

Dane techniczne:

• Gwint jedna strona: zewnętrzny calowy BSP 2''
• Gwint druga strona: zewnętrzny calowy BSP 2"
• Materiał: stal automatowa, ocynkowana.
• Typ cieczy: olej hydrauliczny
• oznaczenie alternatywne: XG 2"
• oznaczenie wg Rastelli-Raccordi: 34.69.32.32
• SYMBOL: 1B-32
• oznaczenie wg Vitillo: ANGG3232

FAQ

Do czego służy złączka 2 cale?

Złączka 2 cale służy do łączenia elementów instalacji hydraulicznej lub przemysłowej przy dużych przepływach medium.

Czy złączka BSP 2” pasuje do innych standardów gwintów?

Nie, gwint BSP musi być stosowany z kompatybilnymi elementami. Mieszanie standardów może powodować nieszczelności.

Gdzie stosuje się złączki 2 cale?

Najczęściej w przemyśle, rolnictwie oraz hydraulice mobilnej, gdzie wymagany jest duży przepływ.

Czy Hydron oferuje inne rozmiary złączek?

Tak, dostępna jest szeroka gama złączek hydraulicznych w różnych rozmiarach i standardach.

Jak dobrać odpowiednią złączkę?

Należy uwzględnić średnicę, typ gwintu oraz parametry pracy instalacji, takie jak ciśnienie i rodzaj medium.
