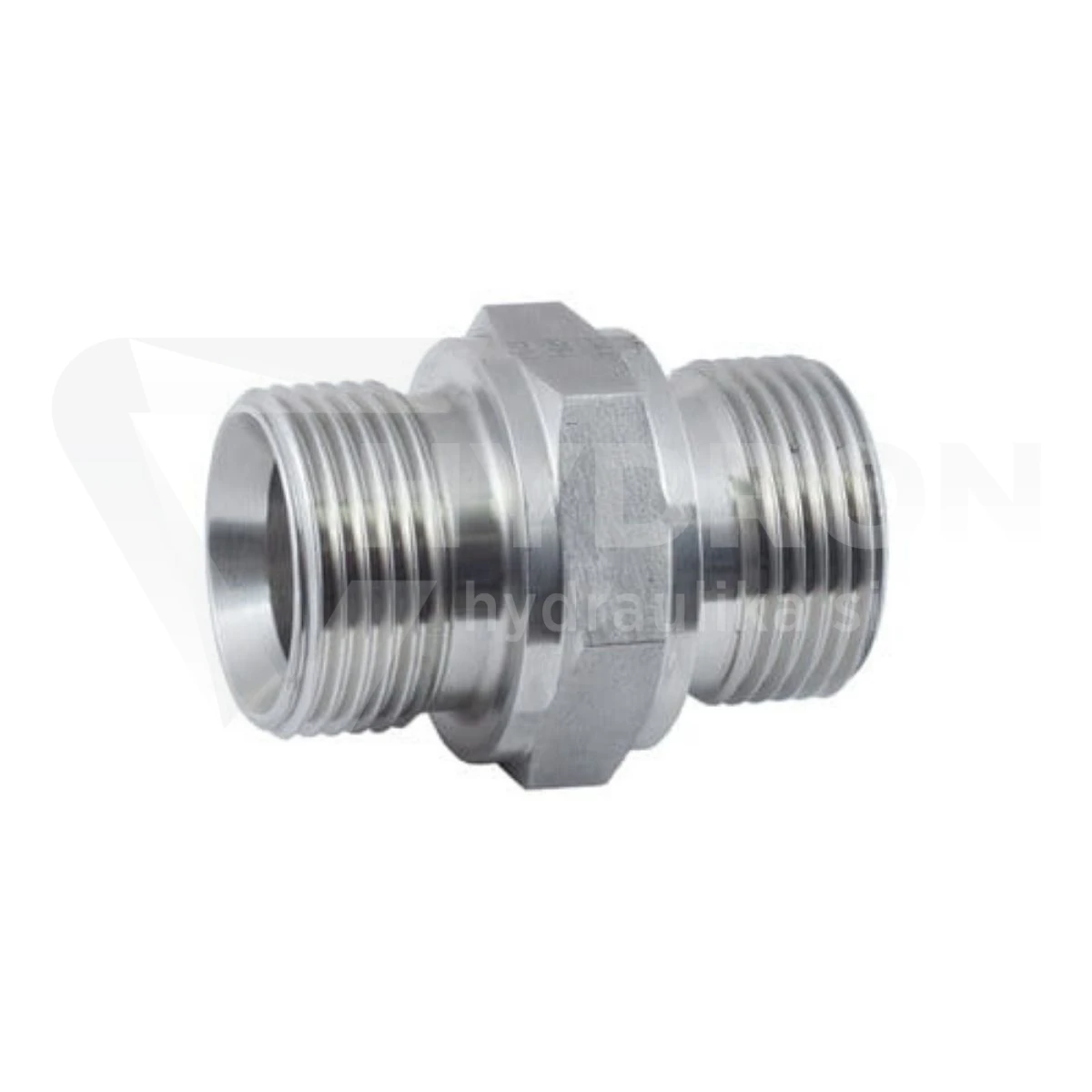

Złączka prosta BB BSP 1/4" 350 bar

Złączka prosta BB BSP 1/4" to stalowy łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne BSP 1/4". Służy do bezpośredniego łączenia dwóch elementów instalacji posiadających kompatybilne przyłącza BSP. Ponieważ po obu stronach zastosowano ten sam rozmiar gwintu, złączka nie wykonuje redukcji średnicy.

Element posiada stożek uszczelniający 60° i jest przeznaczony do zastosowania w układach hydrauliki siłowej. Korpus wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją. Dopuszczalne ciśnienie pracy dla tego modelu wynosi aż 350 bar, a zakres temperatury pracy od -20°C do +120°C.

Parametry techniczne złączki BB BSP 1/4"

• typ produktu: złączka hydrauliczna prosta BB,
• rodzaj: złączka prosta / nypel hydrauliczny,
• gwint 1: zewnętrzny BSP 1/4",
• gwint 2: zewnętrzny BSP 1/4",
• wymiar gwintu BSP 1/4": 12,9-13,1 mm zewnętrzny / 11,4-11,9 mm wewnętrzny,
• kąt stożka uszczelniającego: 60°,
• ciśnienie pracy: 350 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk z białą pasywacją,
• norma wykonania: BS5200 / ISO 8434-6,
• medium: olej hydrauliczny,
• przeznaczenie: łączenie elementów instalacji hydraulicznej,
• oznaczenie wg Rastelli-Raccordi: 34.69.04.04,
• oznaczenie wg Vitillo: ANGG0404,
• oznaczenie alternatywne: 1B-04 / XG 1/4".

Nypel hydrauliczny BSP 1/4" z dwoma gwintami zewnętrznymi

Oznaczenie BB wskazuje na złączkę posiadającą gwinty zewnętrzne po obu stronach. W prezentowanym modelu oba przyłącza mają rozmiar BSP 1/4", dlatego element pozwala wykonać proste połączenie dwóch kompatybilnych części instalacji.

Tego typu nypel może być wykorzystywany zarówno podczas budowy nowego układu, jak i przy naprawie lub modernizacji istniejącej instalacji. Prosta konstrukcja umożliwia połączenie komponentów bez stosowania dodatkowej redukcji.

Inne średnice i warianty redukcyjne znajdziesz w kategorii złączki proste calowe BSP.

Jak rozpoznać gwint BSP 1/4"?

Oznaczenie BSP 1/4" jest wartością nominalną i nie odpowiada bezpośrednio rzeczywistej średnicy zewnętrznej gwintu. Według parametrów produktu gwint zewnętrzny BSP 1/4" posiada średnicę około 12,9-13,1 mm.

Jeżeli pomiar wykonany suwmiarką daje wynik w okolicy 13 mm, może to wskazywać właśnie na BSP 1/4". Dla pewnej identyfikacji należy jednak sprawdzić również skok gwintu oraz konstrukcję powierzchni uszczelniającej.

Dlaczego BSP 1/4" nie ma średnicy 6,35 mm?

To jedna z najczęstszych pomyłek przy samodzielnym rozpoznawaniu złączy hydraulicznych. Bezpośrednie przeliczenie 1/4 cala daje 6,35 mm, jednak oznaczenie BSP 1/4" nie określa rzeczywistej średnicy zewnętrznej gwintu.

W prezentowanym produkcie średnica zewnętrzna wynosi około 12,9-13,1 mm. Rozmiary BSP należy więc traktować jako nominalne oznaczenia gwintów rurowych, a nie wymiar przeznaczony do bezpośredniego przeliczenia z cali na milimetry.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Podczas doboru współpracującego elementu należy więc sprawdzić nie tylko rozmiar BSP 1/4", ale również konstrukcję powierzchni odpowiedzialnej za szczelność połączenia.

Ma to szczególne znaczenie w hydraulice wysokociśnieniowej. Możliwość mechanicznego skręcenia dwóch elementów nie oznacza automatycznie, że tworzą one prawidłowe i szczelne połączenie. Gwint oraz powierzchnie uszczelniające powinny należeć do kompatybilnego systemu.

Ciśnienie pracy 350 bar

Dopuszczalne ciśnienie pracy prezentowanej złączki wynosi 350 bar. Jest to ważny parametr, który pozwala stosować element w wielu wymagających układach hydrauliki siłowej.

Nie oznacza to jednak, że każdy układ wyposażony w tę złączkę może bezpiecznie pracować przy 350 bar. Maksymalne ciśnienie kompletnej instalacji ogranicza zawsze element o najniższych dopuszczalnych parametrach.

Podczas kompletowania instalacji należy więc zweryfikować również parametry zakutych przewodów hydraulicznych, końcówek, zaworów, szybkozłączy, rozdzielaczy i pozostałej armatury.

Mała złączka, wysokie ciśnienie pracy

BSP 1/4" jest stosunkowo niewielkim rozmiarem przyłącza, jednak prezentowany model posiada dopuszczalne ciśnienie pracy na poziomie 350 bar. Pokazuje to, dlaczego wielkości gwintu nie należy utożsamiać bezpośrednio z dopuszczalnym ciśnieniem elementu.

Każdy wariant złączki powinien być dobierany na podstawie własnej karty technicznej. Parametrów ciśnieniowych nie należy przenosić automatycznie pomiędzy różnymi średnicami.

Stal automatowa i ocynk z białą pasywacją

Korpus złączki wykonano ze stali automatowej. Powierzchnię zabezpieczono ocynkiem z białą pasywacją. Jest to rozwiązanie powszechnie stosowane w elementach złącznych przeznaczonych do standardowych układów hydrauliki siłowej.

Zabezpieczenie powierzchni pomaga ograniczyć wpływ typowych warunków środowiskowych na stal. Materiał złączki powinien być jednak zawsze dobierany do rzeczywistych warunków pracy urządzenia.

Złączka stalowa czy nierdzewna BSP 1/4"?

Do wielu standardowych instalacji hydraulicznych odpowiednim rozwiązaniem jest złączka ze stali automatowej zabezpieczonej ocynkiem. Jeżeli jednak środowisko pracy wymaga zwiększonej odporności materiałowej, można rozważyć wersję nierdzewną.

W ofercie HYDRON dostępna jest również złączka BSP 1/4" ze stali nierdzewnej oraz inne złączki nierdzewne. Materiał należy dobrać do medium, temperatury i środowiska pracy konkretnej instalacji.

Temperatura pracy od -20°C do +120°C

Dla złączki BSP 1/4" karta produktu podaje zakres temperatury pracy od -20°C do +120°C. Jako medium robocze wskazany jest olej hydrauliczny.

Przy określaniu dopuszczalnej temperatury całej instalacji należy sprawdzić również parametry węża, końcówek, uszczelnień, zaworów i pozostałych elementów. Maksymalną temperaturę układu może ograniczać komponent o najniższej odporności temperaturowej.

Norma BS5200 / ISO 8434-6

Dla złącza BSP karta produktu wskazuje wykonanie zgodne z BS5200 / ISO 8434-6. Standard wykonania jest istotną informacją podczas identyfikacji elementów współpracujących.

Przy wymianie istniejącej złączki nie należy kierować się wyłącznie średnicą zmierzoną suwmiarką. Trzeba również uwzględnić rodzaj gwintu, jego skok oraz system uszczelnienia.

BSP 1/4" a inne gwinty 1/4"

W hydraulice określenie „gwint 1/4"” nie wystarcza do jednoznacznego doboru elementu. Spotykane są różne standardy przyłączy calowych, które mogą posiadać podobne oznaczenia nominalne, ale różnią się geometrią i sposobem uszczelnienia.

Dlatego przy wymianie starej złączki trzeba potwierdzić, że mamy do czynienia właśnie z BSP 1/4", a nie na przykład innym rodzajem gwintu calowego.

Zastosowanie złączki BSP 1/4"

Złączka może być wykorzystywana wszędzie tam, gdzie wymagane jest proste połączenie dwóch kompatybilnych elementów instalacji wyposażonych w przyłącza BSP 1/4".

• układy hydrauliki siłowej,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• instalacje olejowe,
• naprawy układów hydraulicznych,
• modernizacja maszyn i urządzeń.

Złączka BSP 1/4" czy redukcja?

Ten model posiada BSP 1/4" po obu stronach, dlatego jest klasyczną złączką prostą i nie zmienia średnicy przyłącza.

Jeżeli jeden z łączonych elementów posiada inną średnicę, potrzebna będzie złączka redukcyjna, na przykład BSP 1/4" / 3/8", BSP 1/4" / 1/2" lub BSP 1/4" / 3/4". W kategorii złączek BSP dostępnych jest wiele konfiguracji pozwalających dopasować element do konkretnego układu.

Oznaczenia zamienne złączki BSP 1/4"

Podczas wyszukiwania części zamiennej przydatne mogą być oznaczenia stosowane przez różnych producentów. Karta produktu HYDRON podaje dla tego wariantu:

• Rastelli-Raccordi: 34.69.04.04,
• Vitillo: ANGG0404,
• oznaczenie typu: 1B-04,
• oznaczenie alternatywne: XG 1/4".

Oznaczenia mogą ułatwić znalezienie odpowiednika, jednak przed zastosowaniem zamiennika należy zawsze porównać pełne parametry techniczne obu elementów.

Jak prawidłowo dobrać złączkę BSP 1/4"?

Przed zamówieniem należy sprawdzić oba elementy, które mają zostać połączone. W przypadku tego modelu najważniejsze parametry to:

• pierwsza strona: BSP 1/4" zewnętrzny,
• druga strona: BSP 1/4" zewnętrzny,
• średnica zewnętrzna gwintu: około 12,9-13,1 mm,
• system uszczelnienia: stożek 60°,
• ciśnienie pracy: maksymalnie 350 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk z białą pasywacją.

Jeżeli element dobierany jest na podstawie starej złączki wymontowanej z maszyny, warto dokładnie zmierzyć gwint suwmiarką oraz sprawdzić jego skok. Pozwala to ograniczyć ryzyko pomylenia BSP z innym standardem.

Dobór końcówki do BSP 1/4"

Przy wykonywaniu przewodu hydraulicznego trzeba zwrócić uwagę również na rodzaj końcówki współpracującej ze złączką. Na stronie HYDRON dostępne są między innymi końcówki DKR z gwintem BSP 1/4" przeznaczone do odpowiednich średnic przewodów.

Sam rozmiar gwintu nie wystarcza jednak do wykonania przewodu. Trzeba dobrać także średnicę węża, konstrukcję przewodu, wymagane ciśnienie robocze oraz długość całkowitą.

Konfigurator przewodów hydraulicznych HYDRON

Jeżeli potrzebujesz kompletnego przewodu przygotowanego pod konkretną maszynę, możesz skorzystać z konfiguratora przewodów hydraulicznych HYDRON.

Konfigurator umożliwia określenie średnicy wewnętrznej węża, wymaganego ciśnienia roboczego, modelu przewodu, długości oraz rodzaju końcówek. Ułatwia to przygotowanie kompletnego przewodu dopasowanego do konkretnego zastosowania.

Złączki hydrauliczne w HYDRON

W ofercie HYDRON znajdziesz szeroki wybór złączek hydraulicznych przeznaczonych do budowy, naprawy i modernizacji układów hydrauliki siłowej. Dostępne są złącza BSP, BSPT, JIC/UNF, ORFS, NPT oraz różne połączenia metryczne.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Złączka posiada dwa jednakowe gwinty zewnętrzne BSP 1/4".

Czy jest to złączka redukcyjna?

Nie. Obie strony mają ten sam rozmiar BSP 1/4", dlatego produkt służy do prostego połączenia dwóch kompatybilnych elementów.

Jakie jest maksymalne ciśnienie pracy?

Dopuszczalne ciśnienie pracy podane dla tego produktu wynosi 350 bar.

Z jakiego materiału wykonano złączkę?

Korpus wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją.

Jaki stożek uszczelniający zastosowano?

Złączka posiada stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 1/4"?

Dla gwintu zewnętrznego BSP 1/4" karta produktu podaje około 12,9-13,1 mm.

Czy BSP 1/4" ma średnicę 6,35 mm?

Nie. Oznaczenie 1/4" jest nominalne. Rzeczywista średnica zewnętrzna gwintu wynosi w tym przypadku około 13 mm.

Jaki jest zakres temperatury pracy?

Zakres temperatury podany dla produktu wynosi od -20°C do +120°C.

Jakie medium podano dla złączki?

W karcie produktu jako medium wskazany jest olej hydrauliczny.

Czy złączkę można zastosować w układzie pracującym przy 315 bar?

Tak, pod warunkiem że wszystkie pozostałe elementy instalacji są również przeznaczone do takiego ciśnienia. Maksymalne ciśnienie pracy tej złączki wynosi 350 bar.

Czy BSP 1/4" po obu stronach oznacza redukcję?

Nie. Redukcja występuje wtedy, gdy obie strony mają różne rozmiary. W tym modelu oba gwinty to BSP 1/4".

Jakie oznaczenia katalogowe pomagają znaleźć zamiennik?

Karta produktu podaje oznaczenia 34.69.04.04, ANGG0404, 1B-04 oraz XG 1/4".

Czy można rozpoznać BSP 1/4" wyłącznie suwmiarką?

Pomiar około 12,9-13,1 mm jest ważną wskazówką, ale dla pewnej identyfikacji należy również sprawdzić skok gwintu oraz sposób wykonania powierzchni uszczelniającej.

Co zrobić, jeśli nie mam pewności, jaki gwint znajduje się w maszynie?

Najlepiej wykonać dokładny pomiar średnicy, sprawdzić skok gwintu i porównać element z dokumentacją maszyny lub wzornikiem gwintów. W przypadku wątpliwości warto skorzystać ze wsparcia technicznego HYDRON przed zamówieniem.
