Złączka prosta BB BSP 3/4" 250 bar

Złączka prosta BB BSP 3/4" to stalowy łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne BSP 3/4". Służy do bezpośredniego łączenia dwóch kompatybilnych elementów instalacji hydraulicznej. Ponieważ oba przyłącza mają identyczny rozmiar, złączka nie wykonuje redukcji średnicy.

Element posiada stożek uszczelniający 60° i jest przeznaczony do pracy w układach hydrauliki siłowej. Korpus wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy podane dla tego modelu wynosi 250 bar, a zakres temperatury pracy od -20°C do +120°C.

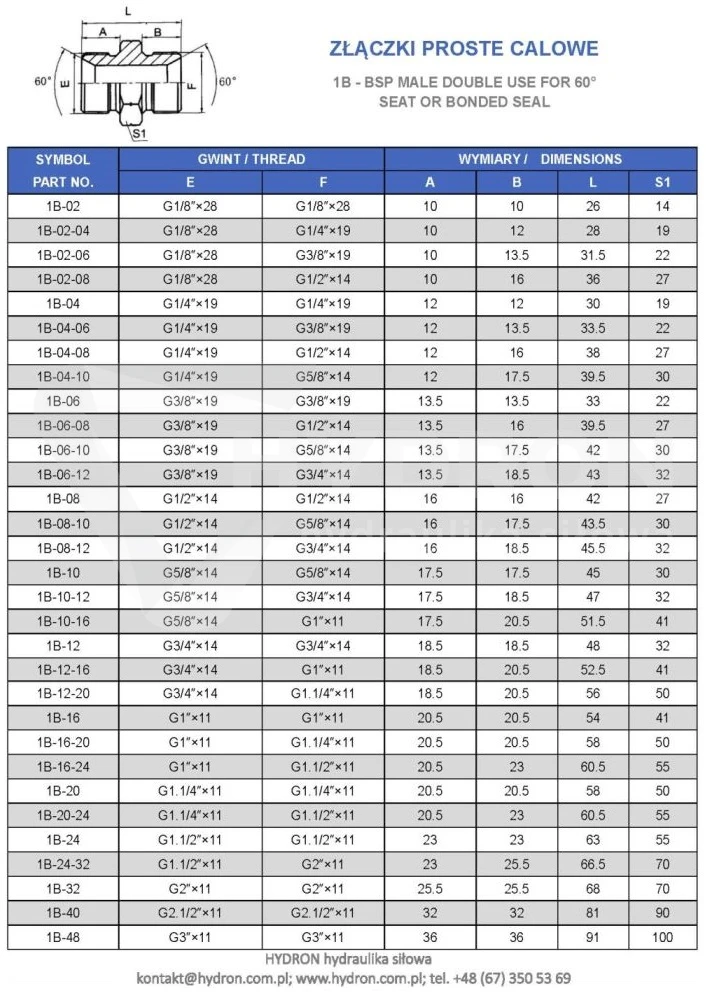

Parametry techniczne złączki BB BSP 3/4"

• typ produktu: złączka hydrauliczna prosta BB,
• rodzaj: złączka prosta / nypel hydrauliczny,
• gwint 1: zewnętrzny BSP 3/4",
• gwint 2: zewnętrzny BSP 3/4",
• wymiar gwintu BSP 3/4": 26,1-26,4 mm zewnętrzny / 24,1-24,5 mm wewnętrzny,
• kąt stożka uszczelniającego: 60°,
• ciśnienie pracy: 250 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk z białą pasywacją,
• norma wykonania: BS5200 / ISO 8434-6,
• medium: olej hydrauliczny,
• przeznaczenie: łączenie elementów instalacji hydraulicznej,
• oznaczenie wg Rastelli-Raccordi: 34.69.12.12,
• oznaczenie wg Vitillo: ANGG1212,
• oznaczenie alternatywne: 1B-12 / XG 3/4".

Nypel hydrauliczny BSP 3/4" z dwoma gwintami zewnętrznymi

Oznaczenie BB stosowane jest dla złączek posiadających dwa gwinty zewnętrzne. W tym modelu po obu stronach znajduje się BSP 3/4", dlatego element może połączyć dwa komponenty wyposażone w zgodne przyłącza wewnętrzne BSP.

Tego typu nypel stosuje się zarówno podczas budowy nowych układów, jak i przy naprawach oraz modernizacji istniejących instalacji. Jeden kompaktowy korpus pozwala wykonać proste połączenie bez stosowania dodatkowych redukcji.

Jeżeli potrzebujesz innego rozmiaru lub złączki redukcyjnej, sprawdź złączki proste calowe BSP dostępne w wielu konfiguracjach przyłączy.

Jak rozpoznać gwint BSP 3/4"?

Oznaczenie BSP 3/4" jest wartością nominalną i nie odpowiada bezpośrednio rzeczywistej średnicy zewnętrznej gwintu. W prezentowanej złączce wymiar gwintu zewnętrznego wynosi około 26,1-26,4 mm.

Jeżeli podczas pomiaru suwmiarką otrzymujesz wartość w okolicy 26,3 mm, jest to ważna wskazówka pozwalająca podejrzewać gwint BSP 3/4". Dla pewnej identyfikacji warto jednak dodatkowo sprawdzić skok gwintu oraz sposób wykonania powierzchni uszczelniającej.

Dlaczego BSP 3/4" nie ma średnicy 19,05 mm?

Jednym z częstszych błędów podczas samodzielnego rozpoznawania złączy hydraulicznych jest bezpośrednie przeliczanie oznaczenia calowego na milimetry. 3/4 cala odpowiada 19,05 mm, ale nie jest to rzeczywista średnica zewnętrzna gwintu BSP 3/4".

Gwinty rurowe BSP wykorzystują oznaczenia nominalne. Dlatego w przypadku tej złączki rzeczywista średnica zewnętrzna wynosi około 26,1-26,4 mm. Warto o tym pamiętać szczególnie podczas doboru zamiennika na podstawie elementu wymontowanego z maszyny.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Przy doborze elementu współpracującego nie wystarczy więc sprawdzić tylko oznaczenia BSP 3/4". Istotna jest również konstrukcja powierzchni odpowiedzialnej za szczelność połączenia.

W układach hydraulicznych pracujących pod ciśnieniem prawidłowe dopasowanie powierzchni uszczelniających ma kluczowe znaczenie. Sam fakt, że dwa elementy można mechanicznie skręcić, nie oznacza jeszcze, że tworzą one właściwe połączenie hydrauliczne.

Ciśnienie pracy do 250 bar

Maksymalne ciśnienie pracy podane dla złączki wynosi 250 bar. Wartość tę należy zawsze porównać z rzeczywistymi parametrami instalacji, w której element ma zostać zastosowany.

Nie należy automatycznie przenosić parametrów z innych rozmiarów złączek BSP. Przykładowo mniejsze warianty tej grupy mogą posiadać wyższe wartości dopuszczalnego ciśnienia. Każdy rozmiar należy dobierać na podstawie jego własnej specyfikacji technicznej.

Dopuszczalne ciśnienie kompletnego układu ogranicza jego najsłabszy element. Trzeba więc sprawdzić również parametry zakutych przewodów hydraulicznych, końcówek, szybkozłączy, zaworów, rozdzielaczy oraz pozostałej armatury.

BSP 3/4" i dobór średnicy przewodu

Rozmiar przyłącza hydraulicznego powinien być dopasowany nie tylko do istniejącego gwintu, ale również do parametrów przepływowych instalacji. BSP 3/4" jest większym przyłączem niż popularne BSP 1/4", 3/8" czy 1/2", jednak sam rozmiar gwintu nie określa automatycznie właściwej średnicy przewodu.

Przy projektowaniu lub modernizacji instalacji należy uwzględnić wymagany przepływ, średnicę wewnętrzną przewodu, prędkość przepływu oleju oraz dopuszczalne spadki ciśnienia.

Stal automatowa zabezpieczona ocynkiem

Korpus złączki wykonano ze stali automatowej. Powierzchnię zabezpieczono ocynkiem z białą pasywacją. Jest to rozwiązanie powszechnie stosowane w stalowych elementach złącznych przeznaczonych do typowych układów hydrauliki siłowej.

Rodzaj materiału powinien być dopasowany do warunków pracy maszyny. W instalacjach pracujących w środowisku wymagającym zwiększonej odporności na korozję można rozważyć wykonanie ze stali nierdzewnej.

W takim przypadku sprawdź złączki proste ze stali nierdzewnej, wśród których dostępna jest również wersja BSP 3/4".

Złączka BSP 3/4" jako przyłączka

Złączki tej grupy mogą być stosowane nie tylko do łączenia elementów, ale w odpowiednio wykonanym układzie również jako przyłączki. Duża powierzchnia pod sześciokątem umożliwia zastosowanie odpowiedniego uszczelnienia czołowego, jeśli konstrukcja portu przewiduje taki sposób montażu.

Dla gwintu BSP 3/4" w ofercie HYDRON dostępna jest podkładka met-gum G3/4" 27,05 × 34,93 × 2,50 mm. Podkładkę należy stosować tylko wtedy, gdy powierzchnia portu oraz sposób montażu są przeznaczone do takiego uszczelnienia.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy podany dla złączki wynosi od -20°C do +120°C. Jako medium w opisie produktu wskazany jest olej hydrauliczny.

Przy określaniu dopuszczalnej temperatury całej instalacji trzeba uwzględnić również parametry przewodów, uszczelnień, zaworów i pozostałych komponentów. Maksymalna temperatura kompletnego układu może być niższa, jeżeli jeden z zastosowanych elementów posiada mniejszą odporność temperaturową.

Norma BS5200 / ISO 8434-6

Złączka należy do grupy połączeń BSP wykonanych według BS5200 / ISO 8434-6. Informacja o standardzie jest ważna przy doborze elementu współpracującego i szukaniu odpowiednika.

Przy wymianie starej złączki należy porównać nie tylko średnicę gwintu, ale również jego skok oraz sposób wykonania powierzchni uszczelniającej.

BSP 3/4" a BSPT 3/4"

Podobne oznaczenia nie zawsze oznaczają ten sam rodzaj przyłącza. BSP i BSPT należą do rodziny gwintów rurowych, jednak różnią się geometrią. Prezentowany produkt posiada gwinty BSP 3/4".

Jeżeli w maszynie występuje gwint stożkowy BSPT, należy zastosować element odpowiedni do tego standardu lub właściwą przejściówkę. Nie należy dobierać złączki wyłącznie na podstawie nominalnego oznaczenia 3/4".

BSP 3/4" a NPT 3/4"

Gwint BSP 3/4" nie powinien być również utożsamiany z NPT 3/4". Są to różne systemy gwintów, dlatego podobne oznaczenie nominalne nie oznacza pełnej kompatybilności.

Jeżeli oznaczenie starego elementu jest nieczytelne, warto zmierzyć średnicę, sprawdzić skok gwintu oraz porównać konstrukcję z dokumentacją maszyny lub wzornikiem gwintów.

Zastosowanie złączki BSP 3/4"

Złączka może być stosowana wszędzie tam, gdzie wymagane jest proste połączenie dwóch kompatybilnych elementów wyposażonych w przyłącza BSP 3/4". Jest to popularny standard spotykany w wielu układach hydrauliki mobilnej i przemysłowej.

• układy hydrauliki siłowej,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• agregaty hydrauliczne,
• instalacje olejowe,
• naprawy układów hydraulicznych,
• modernizacja maszyn i urządzeń.

Złączka BSP 3/4" czy redukcja?

Ten model posiada BSP 3/4" po obu stronach, dlatego jest klasyczną złączką prostą i nie zmienia wielkości przyłącza.

Jeżeli jeden z elementów instalacji posiada inny rozmiar, należy zastosować odpowiednią złączkę redukcyjną. W ofercie dostępne są między innymi przejścia BSP 1/2" / 3/4", BSP 5/8" / 3/4", BSP 3/4" / 1" oraz inne kombinacje średnic.

Oznaczenia zamienne złączki BSP 3/4"

Przy wyszukiwaniu zamiennika pomocne mogą być oznaczenia katalogowe stosowane przez różnych producentów. Dla prezentowanego wariantu karta HYDRON podaje:

• Rastelli-Raccordi: 34.69.12.12,
• Vitillo: ANGG1212,
• oznaczenie typu: 1B-12,
• oznaczenie alternatywne: XG 3/4".

Symbole ułatwiają identyfikację odpowiednika, ale przed zastosowaniem zamiennika należy zawsze porównać pełne parametry techniczne obu produktów.

Jak prawidłowo dobrać złączkę BSP 3/4"?

Przed zamówieniem należy sprawdzić oba elementy instalacji. Dla prezentowanego modelu najważniejsze parametry doboru to:

• pierwsza strona: BSP 3/4" zewnętrzny,
• druga strona: BSP 3/4" zewnętrzny,
• średnica zewnętrzna gwintu: około 26,1-26,4 mm,
• system uszczelnienia: stożek 60°,
• ciśnienie pracy: maksymalnie 250 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk z białą pasywacją.

Jeżeli dobierasz nową złączkę na podstawie elementu wymontowanego ze starszej maszyny, wykonaj dokładny pomiar suwmiarką i sprawdź skok gwintu. Pozwala to ograniczyć ryzyko pomylenia BSP z BSPT, NPT lub innym standardem.

Dobór przewodu hydraulicznego do BSP 3/4"

Sam gwint 3/4" nie wystarcza do prawidłowego wykonania kompletnego przewodu. Należy dobrać również średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie robocze, temperaturę, długość oraz właściwy typ końcówek.

Do przygotowania kompletnego przewodu możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON. Umożliwia wybór średnicy DN, wymaganego ciśnienia, modelu węża, długości oraz obu zakończeń przewodu.

Na co zwrócić uwagę podczas montażu?

Przed skręceniem połączenia należy sprawdzić stan gwintów i powierzchni uszczelniających. Powinny być czyste, bez uszkodzeń mechanicznych i zanieczyszczeń mogących wpływać na szczelność.

Jeżeli złączka już podczas pierwszych obrotów skręca się z nietypowo dużym oporem, nie należy dokręcać jej na siłę. Może to świadczyć o niewłaściwej średnicy, innym skoku lub niezgodnym standardzie gwintu.

Złączki hydrauliczne w HYDRON

W ofercie HYDRON znajdziesz szeroki wybór złączek hydraulicznych przeznaczonych do budowy, naprawy i modernizacji układów hydrauliki siłowej. Dostępne są elementy BSP, BSPT, JIC/UNF, ORFS, NPT oraz różne połączenia metryczne.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Złączka posiada dwa jednakowe gwinty zewnętrzne BSP 3/4".

Czy jest to złączka redukcyjna?

Nie. Oba przyłącza mają ten sam rozmiar BSP 3/4", dlatego produkt służy do prostego połączenia dwóch kompatybilnych elementów.

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tej złączki wynosi 250 bar.

Z jakiego materiału wykonano złączkę?

Korpus wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją.

Jaki stożek uszczelniający zastosowano?

Złączka posiada stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 3/4"?

Dla gwintu zewnętrznego BSP 3/4" karta produktu podaje około 26,1-26,4 mm.

Czy BSP 3/4" ma średnicę 19,05 mm?

Nie. Oznaczenie 3/4" jest wartością nominalną. Rzeczywista średnica zewnętrzna gwintu wynosi około 26,1-26,4 mm.

Jaki jest zakres temperatury pracy?

Zakres temperatury podany dla produktu wynosi od -20°C do +120°C.

Jakie medium podano dla złączki?

W opisie produktu jako medium wskazany jest olej hydrauliczny.

Czy złączkę można zastosować w instalacji pracującej przy 250 bar?

250 bar jest maksymalnym ciśnieniem pracy podanym dla tego produktu. Wszystkie pozostałe elementy instalacji również muszą posiadać odpowiednie parametry ciśnieniowe.

Czy złączkę BSP 3/4" można wykorzystać jako przyłączkę?

Tak, jeżeli konstrukcja portu przewiduje takie zastosowanie i odpowiedni sposób uszczelnienia. Przy uszczelnieniu pod powierzchnią czołową można zastosować właściwie dobraną podkładkę met-gum G3/4".

Jaka podkładka met-gum pasuje do gwintu G3/4"?

W ofercie HYDRON dostępna jest podkładka met-gum G3/4" o wymiarach 27,05 × 34,93 × 2,50 mm. Jej zastosowanie zależy od konstrukcji portu i przewidzianego sposobu uszczelnienia.

Jakie oznaczenia katalogowe pomagają znaleźć zamiennik?

Karta produktu podaje oznaczenia 34.69.12.12, ANGG1212, 1B-12 oraz XG 3/4".

Czy BSP 3/4" i BSPT 3/4" to to samo?

Nie. Mają taki sam nominalny rozmiar, ale różnią się geometrią gwintu. Przed montażem należy potwierdzić dokładny standard występujący w instalacji.

Czy BSP 3/4" można zastąpić NPT 3/4"?

Nie należy traktować tych standardów jako zamiennych. BSP i NPT różnią się geometrią i wymagają prawidłowego dopasowania lub zastosowania odpowiedniego adaptera.

Czy złączkę można dobrać tylko za pomocą suwmiarki?

Pomiar około 26,1-26,4 mm jest bardzo pomocny, ale dla pewnej identyfikacji należy również sprawdzić skok gwintu oraz konstrukcję powierzchni uszczelniającej.

Co zrobić, jeśli nie jestem pewien rodzaju gwintu?

Najlepiej zmierzyć średnicę zewnętrzną, sprawdzić skok gwintu i porównać element z dokumentacją maszyny lub wzornikiem gwintów. W przypadku wątpliwości warto skorzystać ze wsparcia technicznego HYDRON przed zamówieniem właściwej złączki.
