Złączka prosta BB BSP 1/8"

Przejdź do sekcji Opinie

3,16 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/8" BSP
Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Rozmiar gwintu 2 1/8" BSP
Rozmiar gwintu 2 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 350 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.69.02.02
Oznaczenie wg VITILLO ANGG0202

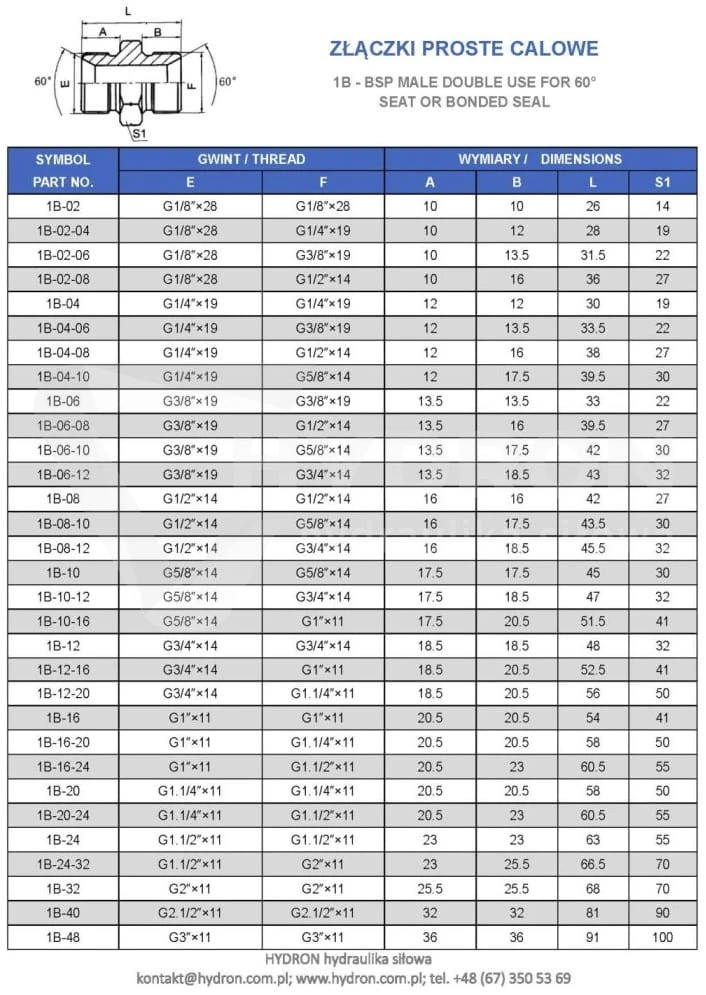

Oznaczenie alternatywne 1B-02 / XG 1/8"

Opis

Złączka prosta BB BSP 1/8" 350 bar

Złączka prosta BB BSP 1/8" to kompaktowy nypel hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne BSP 1/8". Służy do bezpośredniego łączenia dwóch kompatybilnych elementów instalacji z gwintami wewnętrznymi. Ponieważ po obu stronach zastosowano ten sam rozmiar BSP, złączka nie wykonuje redukcji.

Element wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Złączka posiada stożek uszczelniający 60°, może pracować przy ciśnieniu do 350 bar oraz w temperaturze od -20°C do +120°C.

Parametry techniczne złączki BSP 1/8"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka prosta / nypel hydrauliczny,
gwint 1: zewnętrzny BSP 1/8",
gwint 2: zewnętrzny BSP 1/8",
wymiar gwintu BSP 1/8": 9,3-9,7 mm zewnętrzny / 8,2-8,6 mm wewnętrzny,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 350 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Rastelli-Raccordi: 34.69.02.02,
oznaczenie wg Vitillo: ANGG0202,
oznaczenie alternatywne: 1B-02 / XG 1/8".

Nypel hydrauliczny BSP 1/8" z dwoma gwintami zewnętrznymi

Oznaczenie BB informuje, że złączka posiada dwa gwinty zewnętrzne. W tym wariancie po obu stronach zastosowano BSP 1/8", dzięki czemu element pozwala wykonać proste połączenie osiowe bez zmiany średnicy przyłącza.

Jeżeli potrzebujesz innego rozmiaru lub złączki redukcyjnej, sprawdź kategorię złączki proste i redukcyjne BSP.

Jak rozpoznać gwint BSP 1/8"?

Gwint zewnętrzny BSP 1/8" ma rzeczywistą średnicę około 9,3-9,7 mm. Jest to szczególnie ważne podczas identyfikacji części, ponieważ oznaczenie 1/8" jest wartością nominalną.

Nie należy więc przeliczać 1/8 cala bezpośrednio na milimetry i oczekiwać średnicy 3,175 mm. Jeżeli suwmiarka wskazuje około 9,5 mm, jest to ważna wskazówka, że mamy do czynienia z BSP 1/8".

Sam pomiar średnicy to nie wszystko

Średnica gwintu pozwala szybko zawęzić wybór, ale dla pewnej identyfikacji należy również sprawdzić skok gwintu oraz system uszczelnienia. Jest to szczególnie ważne podczas dobierania części do starej maszyny lub elementu bez czytelnego oznaczenia.

Podobnie wyglądające gwinty z różnych systemów nie powinny być łączone wyłącznie na podstawie tego, że można rozpocząć ich skręcanie.

Stożek uszczelniający 60°

Złączka BSP 1/8" posiada stożek uszczelniający 60°. Przy połączeniu z elementem wykorzystującym powierzchnię stożkową należy upewnić się, że geometria obu części jest kompatybilna.

Samo dopasowanie gwintu BSP 1/8" nie gwarantuje prawidłowej szczelności. Sposób uszczelnienia powinien odpowiadać konstrukcji elementu współpracującego.

Ciśnienie pracy do 350 bar

Maksymalne ciśnienie pracy podane dla tej złączki wynosi 350 bar. Jest to parametr konkretnego wariantu BSP 1/8" i nie należy automatycznie przypisywać go innym rozmiarom złączek.

W kompletnym układzie hydraulicznym dopuszczalne ciśnienie wyznacza element o najniższej wartości znamionowej. Trzeba więc uwzględnić również przewody, końcówki, szybkozłącza, zawory oraz pozostałe adaptery.

Gotowe rozwiązania znajdziesz w kategorii zakute przewody hydrauliczne.

BSP 1/8" w niewielkich przyłączach hydraulicznych

BSP 1/8" jest jednym z mniejszych rozmiarów gwintów stosowanych w hydraulice. Przy jego zastosowaniu szczególnie ważne jest uwzględnienie wymaganego przepływu medium, ponieważ niewielki przekrój połączenia może stanowić ograniczenie w obwodach o większym natężeniu przepływu.

Rozmiar przyłącza należy więc dobierać nie tylko według możliwości mechanicznego połączenia elementów, ale także zgodnie z parametrami projektowymi całego obwodu.

Stal automatowa zabezpieczona ocynkiem

Korpus złączki wykonano ze stali automatowej. Powierzchnia jest zabezpieczona ocynkiem z białą pasywacją, stosowanym w stalowych elementach połączeniowych hydrauliki siłowej.

Materiał złącza powinien być dobrany do środowiska, medium oraz warunków pracy instalacji.

Temperatura pracy od -20°C do +120°C

Karta produktu określa dopuszczalną temperaturę pracy od -20°C do +120°C. Jako medium wskazany jest olej hydrauliczny.

Zakres temperatury kompletnego układu może być jednak ograniczony przez przewody, uszczelnienia, zawory lub inne zastosowane komponenty.

Standard BS5200 / ISO 8434-6

Złączka została przypisana do standardu BS5200 / ISO 8434-6. Informacja ta pomaga przy prawidłowej identyfikacji systemu połączenia oraz doborze elementów współpracujących.

Podczas wymiany starej złączki warto porównać gwint, jego średnicę, skok, sposób uszczelnienia, dopuszczalne ciśnienie oraz materiał.

Zastosowanie złączki prostej BSP 1/8"

Nypel BSP 1/8" może być wykorzystywany do wykonywania prostych połączeń pomiędzy kompatybilnymi komponentami instalacji hydraulicznej.

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
agregaty i zespoły hydrauliczne,
naprawy i modernizacje instalacji hydraulicznych.

Oznaczenia katalogowe BSP 1/8"

Przy wyszukiwaniu odpowiednika pomocne mogą być oznaczenia przypisane do tego wariantu:

Rastelli-Raccordi: 34.69.02.02,
Vitillo: ANGG0202,
symbol: 1B-02,
oznaczenie alternatywne: XG 1/8".

Przed zastosowaniem zamiennika należy porównać jego pełne parametry techniczne, a nie wyłącznie symbol katalogowy.

Podkładka uszczelniająca do przyłącza G1/8"

Jeżeli złączka ma zostać wykorzystana w połączeniu, którego konstrukcja przewiduje uszczelnienie czołowe pod sześciokątem, należy dobrać odpowiedni element uszczelniający. W ofercie HYDRON dostępna jest podkładka metalowo-gumowa G1/8" 10,37 × 15,88 × 2 mm.

Takiego sposobu uszczelnienia nie należy jednak stosować automatycznie w każdym połączeniu BSP. Konstrukcja portu i powierzchni przylegania musi być do tego odpowiednia.

Dobór końcówki przewodu z gwintem BSP 1/8"

Jeżeli złączka ma współpracować z przewodem hydraulicznym, trzeba dobrać nie tylko rozmiar gwintu, ale także średnicę DN węża, konstrukcję przewodu, ciśnienie oraz rodzaj końcówki.

Przykładem elementu z kompatybilnym rozmiarem przyłącza jest końcówka DKR DN06 z gwintem wewnętrznym 1/8". Przed zastosowaniem należy oczywiście potwierdzić zgodność całego połączenia, w tym powierzchni uszczelniających.

Kompletny przewód możesz również dobrać w konfiguratorze przewodów hydraulicznych HYDRON.
