Złączka prosta BB BSP 1/2" 315 bar

Złączka prosta BB BSP 1/2" to stalowy nypel hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne BSP 1/2". Służy do bezpośredniego łączenia dwóch elementów instalacji posiadających kompatybilne przyłącza wewnętrzne BSP. Ponieważ obie strony mają ten sam rozmiar, złączka nie zmienia średnicy połączenia.

Element posiada stożek uszczelniający 60° i jest przeznaczony do zastosowania w układach hydrauliki siłowej. Korpus wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją. Dopuszczalne ciśnienie pracy dla tego modelu wynosi 315 bar.

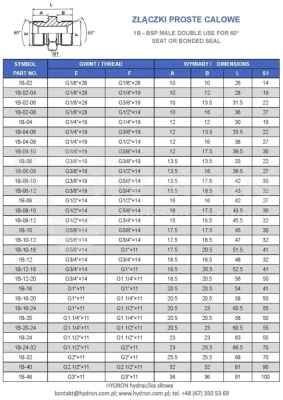

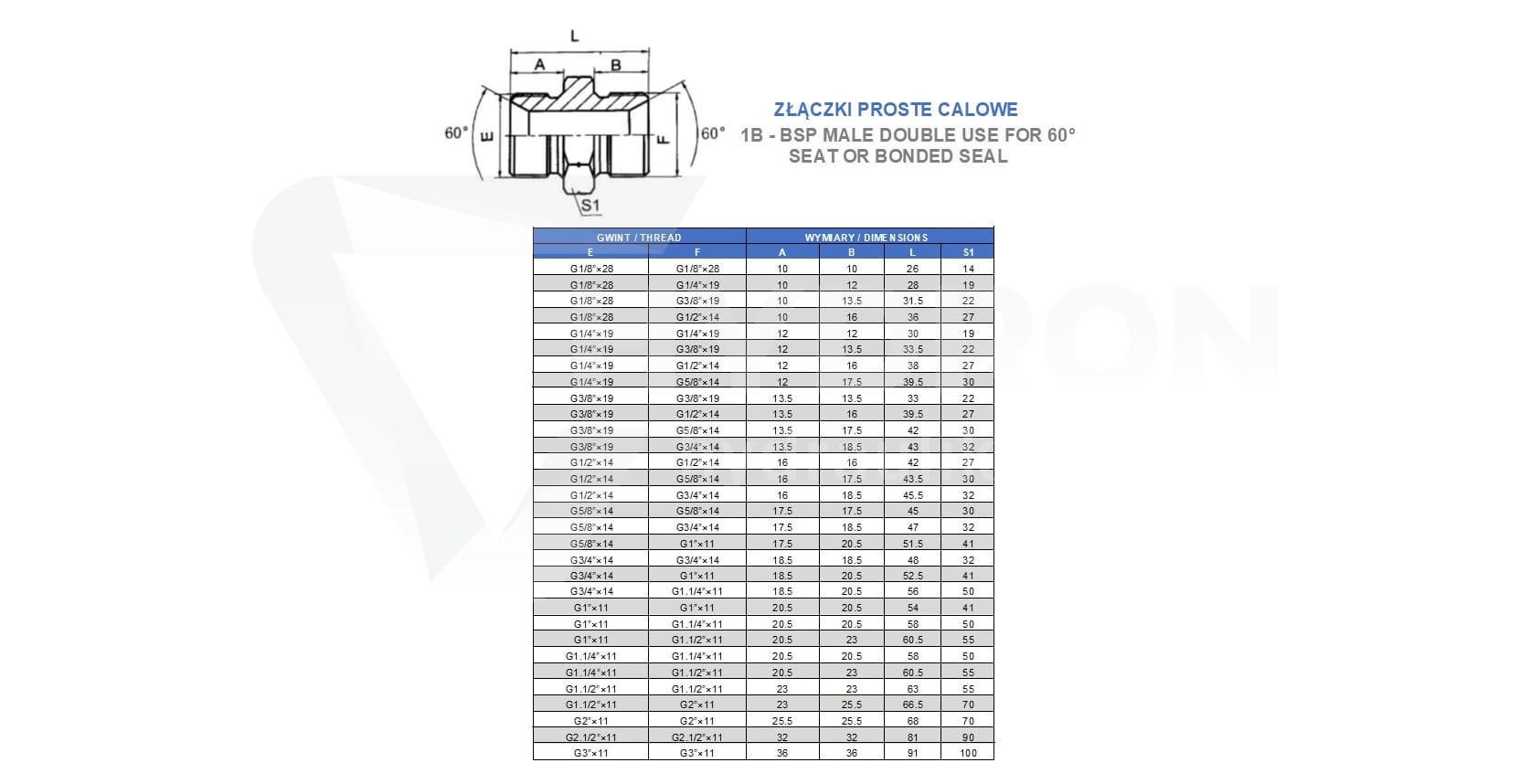

Parametry techniczne złączki BB BSP 1/2"

• typ produktu: złączka hydrauliczna prosta BB,
• rodzaj: złączka prosta / nypel hydrauliczny,
• gwint 1: zewnętrzny BSP 1/2",
• gwint 2: zewnętrzny BSP 1/2",
• wymiar gwintu BSP 1/2": 20,5-20,9 mm zewnętrzny / 18,6-19,0 mm wewnętrzny,
• kąt stożka uszczelniającego: 60°,
• ciśnienie pracy: 315 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk z białą pasywacją,
• norma wykonania: BS5200 / ISO 8434-6,
• medium: olej hydrauliczny,
• oznaczenie wg Rastelli-Raccordi: 34.69.08.08,
• oznaczenie wg Vitillo: ANGG0808,
• oznaczenie alternatywne: 1B-08 / XG 1/2".

Nypel hydrauliczny BSP 1/2" z dwoma gwintami zewnętrznymi

Oznaczenie BB wskazuje na konstrukcję posiadającą gwinty zewnętrzne po obu stronach. W tym modelu oba przyłącza mają rozmiar BSP 1/2", dlatego element służy do prostego połączenia dwóch kompatybilnych części układu hydraulicznego.

Tego typu nypel może być wykorzystywany podczas budowy nowych instalacji, wymiany uszkodzonego elementu lub modernizacji istniejącego układu. Prosta konstrukcja pozwala wykonać połączenie bez stosowania dodatkowych przejściówek.

Inne rozmiary oraz wersje redukcyjne znajdziesz w kategorii złączki proste calowe BSP.

BSP 1/2" - jeden z popularnych rozmiarów w hydraulice

Gwint BSP 1/2" jest często spotykanym rozmiarem przyłączy w hydraulice siłowej. Występuje między innymi w przewodach, zaworach, rozdzielaczach i innych elementach armatury hydraulicznej.

Popularność rozmiaru nie oznacza jednak, że każdy gwint opisany jako 1/2" jest taki sam. W hydraulice występują różne standardy gwintów calowych, dlatego przed montażem należy potwierdzić, że współpracujący element posiada właściwe przyłącze BSP.

Jak rozpoznać gwint BSP 1/2"?

Oznaczenie BSP 1/2" jest oznaczeniem nominalnym. Nie oznacza więc, że rzeczywista średnica zewnętrzna gwintu wynosi 12,7 mm. Dla prezentowanej złączki karta techniczna podaje średnicę zewnętrzną w zakresie około 20,5-20,9 mm.

Jeżeli podczas pomiaru suwmiarką uzyskujesz wynik około 20,7 mm, może to wskazywać na BSP 1/2". Pomiar średnicy jest jednak tylko jednym z etapów identyfikacji. Warto dodatkowo sprawdzić skok gwintu oraz konstrukcję powierzchni uszczelniającej.

Dlaczego BSP 1/2" ma około 21 mm, a nie 12,7 mm?

To jedno z częstszych źródeł pomyłek podczas samodzielnego dobierania złączy hydraulicznych. Rozmiary BSP są oznaczeniami nominalnymi gwintów rurowych i nie odpowiadają bezpośrednio rzeczywistej średnicy zewnętrznej.

Dlatego bezpośrednie przeliczenie 1/2 cala na 12,7 mm nie pozwala prawidłowo rozpoznać gwintu. Dla BSP 1/2" należy spodziewać się średnicy zewnętrznej około 20,5-20,9 mm.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Oznacza to, że podczas doboru elementu współpracującego należy sprawdzić nie tylko rozmiar gwintu BSP, ale także konstrukcję powierzchni odpowiedzialnej za uszczelnienie.

Ma to duże znaczenie przy pracy pod ciśnieniem. Dwa elementy mogą dać się mechanicznie skręcić, ale nie oznacza to jeszcze, że tworzą właściwe i szczelne połączenie hydrauliczne. Gwint i powierzchnia uszczelniająca powinny być ze sobą kompatybilne.

Ciśnienie pracy 315 bar

Dopuszczalne ciśnienie pracy złączki wynosi 315 bar. Parametr ten pozwala stosować element w wielu standardowych układach hydrauliki siłowej, pod warunkiem zachowania parametrów pozostałych komponentów instalacji.

Ciśnienie całego układu zawsze ogranicza jego najsłabszy element. Należy więc zweryfikować również przewody, końcówki, zawory, rozdzielacze, szybkozłącza oraz pozostałą armaturę.

Jeżeli kompletujesz całe połączenie, sprawdź również zakute przewody hydrauliczne dostępne w ofercie HYDRON.

Stal automatowa zabezpieczona ocynkiem

Korpus złączki wykonano ze stali automatowej. Powierzchnia została zabezpieczona ocynkiem z białą pasywacją. Takie wykonanie jest powszechnie stosowane w elementach złącznych przeznaczonych do typowych instalacji hydrauliki siłowej.

Warstwa ochronna zabezpiecza powierzchnię stalowego elementu przed wpływem typowych warunków środowiskowych. Przy zastosowaniach wymagających podwyższonej odporności na korozję warto natomiast rozważyć odpowiedni wariant wykonany ze stali nierdzewnej.

Złączka stalowa czy nierdzewna?

Wybór materiału powinien wynikać z rzeczywistych warunków pracy instalacji. Standardowe wykonanie ze stali automatowej z zabezpieczeniem powierzchniowym jest odpowiednie dla wielu typowych zastosowań hydrauliki siłowej.

Jeżeli instalacja pracuje w środowisku wymagającym zwiększonej odporności materiałowej, można dobrać odpowiednik wykonany ze stali nierdzewnej. W HYDRON dostępne są również złączki proste ze stali nierdzewnej w różnych rozmiarach i konfiguracjach.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy podany dla złączki wynosi od -20°C do +120°C. Jako medium robocze wskazany jest olej hydrauliczny.

Przy projektowaniu kompletnej instalacji należy jednak sprawdzić również ograniczenia przewodów, uszczelnień, zaworów oraz pozostałych komponentów. Dopuszczalną temperaturę całego układu wyznacza element o najniższej odporności temperaturowej.

Norma BS5200 / ISO 8434-6

Dla złącza BSP podano wykonanie zgodne z BS5200 / ISO 8434-6. Standard połączenia jest ważnym elementem identyfikacji złączki, ponieważ sam pomiar średnicy gwintu nie zawsze wystarcza do prawidłowego doboru.

Przy wymianie elementu warto porównać rozmiar gwintu, jego skok oraz konstrukcję powierzchni uszczelniającej z istniejącym połączeniem.

Zastosowanie złączki BSP 1/2"

Złączka BB BSP 1/2" może być wykorzystywana wszędzie tam, gdzie trzeba wykonać proste połączenie dwóch kompatybilnych elementów hydraulicznych wyposażonych w przyłącza BSP 1/2".

• układy hydrauliki siłowej,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• instalacje olejowe,
• naprawy układów hydraulicznych,
• modernizacja maszyn i urządzeń.

Złączka BSP 1/2" czy redukcja?

Ten model posiada BSP 1/2" po obu stronach, dlatego nie jest złączką redukcyjną. Jego zadaniem jest połączenie dwóch elementów o takim samym rozmiarze przyłącza.

Jeżeli jeden z elementów posiada inny gwint, należy zastosować wersję redukcyjną, na przykład BSP 1/4" / 1/2", BSP 3/8" / 1/2", BSP 1/2" / 3/4" albo inną konfigurację dopasowaną do konkretnej instalacji.

Oznaczenia zamienne złączki BSP 1/2"

Podczas poszukiwania części zamiennej przydatne mogą być oznaczenia katalogowe stosowane przez różnych producentów. Dla prezentowanego wariantu karta HYDRON podaje:

• Rastelli-Raccordi: 34.69.08.08,
• Vitillo: ANGG0808,
• oznaczenie typu: 1B-08,
• oznaczenie alternatywne: XG 1/2".

Przy doborze zamiennika należy jednak zawsze porównać wszystkie parametry techniczne, a nie wyłącznie symbol katalogowy.

Jak prawidłowo dobrać złączkę BSP 1/2"?

Przed zamówieniem warto sprawdzić oba elementy, które mają zostać połączone. W przypadku prezentowanego modelu najważniejsze parametry to:

• pierwsza strona: BSP 1/2" zewnętrzny,
• druga strona: BSP 1/2" zewnętrzny,
• średnica zewnętrzna gwintu: około 20,5-20,9 mm,
• system uszczelnienia: stożek 60°,
• ciśnienie pracy: maksymalnie 315 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie: ocynk z białą pasywacją.

Jeżeli identyfikujesz przyłącze na podstawie złączki wymontowanej z maszyny, zmierz średnicę suwmiarką i dodatkowo sprawdź skok gwintu. Pozwala to ograniczyć ryzyko pomylenia BSP z innym standardem o podobnych wymiarach.

Dobór przewodu hydraulicznego do BSP 1/2"

Przy kompletowaniu przewodu hydraulicznego sam rozmiar gwintu nie wystarcza. Należy również dobrać średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie robocze, długość oraz odpowiednie zakończenia.

Do przygotowania właściwej konfiguracji możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON, który umożliwia dobór przewodu i odpowiednich końcówek do konkretnego zastosowania.

Na co zwrócić uwagę podczas montażu?

Przed wykonaniem połączenia należy sprawdzić stan obu gwintów oraz powierzchni uszczelniających. Elementy powinny być czyste i pozbawione uszkodzeń mechanicznych.

Jeżeli złączka już od pierwszych obrotów skręca się z nietypowo dużym oporem, nie należy dokręcać jej na siłę. Może to świadczyć o niewłaściwym rozmiarze, skoku lub innym standardzie gwintu.

Złączki hydrauliczne w HYDRON

W ofercie HYDRON znajdziesz szeroki wybór złączek hydraulicznych przeznaczonych do budowy, naprawy i modernizacji układów hydrauliki siłowej. Dostępne są złącza BSP, BSPT, JIC/UNF, ORFS, NPT oraz różne połączenia metryczne.

W przypadku instalacji wymagających większej odporności materiałowej dostępne są również nierdzewne złączki hydrauliczne.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Złączka posiada dwa jednakowe gwinty zewnętrzne BSP 1/2".

Czy jest to złączka redukcyjna?

Nie. Oba przyłącza mają ten sam rozmiar BSP 1/2", dlatego element służy do prostego połączenia dwóch kompatybilnych komponentów.

Jakie jest maksymalne ciśnienie pracy?

Dopuszczalne ciśnienie pracy podane dla tego produktu wynosi 315 bar.

Z jakiego materiału wykonano złączkę?

Korpus wykonano ze stali automatowej, a powierzchnię zabezpieczono ocynkiem z białą pasywacją.

Jaki stożek uszczelniający zastosowano?

Złączka posiada stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 1/2"?

Dla gwintu zewnętrznego BSP 1/2" karta produktu podaje około 20,5-20,9 mm.

Czy BSP 1/2" ma średnicę 12,7 mm?

Nie. Oznaczenie 1/2" jest nominalne. Rzeczywista średnica zewnętrzna tego gwintu wynosi około 20,5-20,9 mm.

Jaki jest zakres temperatury pracy?

Zakres temperatury podany dla złączki wynosi od -20°C do +120°C.

Jakie medium podano dla produktu?

Jako medium wskazany jest olej hydrauliczny.

Czy złączkę można zastosować w instalacji pracującej przy 300 bar?

Tak, jeżeli wszystkie pozostałe elementy układu są również przystosowane do takiego ciśnienia. Maksymalne ciśnienie pracy tej złączki wynosi 315 bar.

Czy złączkę można dobrać wyłącznie na podstawie średnicy zmierzonej suwmiarką?

Nie. Pomiar około 20,5-20,9 mm jest ważną wskazówką, ale należy również sprawdzić skok gwintu oraz sposób wykonania powierzchni uszczelniającej.

Jakie oznaczenia katalogowe mogą pomóc przy szukaniu zamiennika?

Karta produktu podaje między innymi oznaczenia 34.69.08.08, ANGG0808, 1B-08 oraz XG 1/2".

Co zrobić, jeśli nie jestem pewien rodzaju gwintu?

Najlepiej zmierzyć gwint suwmiarką, sprawdzić jego skok oraz porównać istniejący element z dokumentacją maszyny lub wzornikiem gwintów. W przypadku wątpliwości warto skorzystać ze wsparcia technicznego HYDRON przed zamówieniem.
