Smarowniczki - kalamitki

Smarowniczki z główką stożkową DIN 71412. Najwyższej jakości smarowniczki (kalamitki), końcówki do smarownic (tawotnic), końcówki do towotnicy potocznie nazywane kalamitkami. Podstawowym zadaniem smarowniczek jest dozowanie smaru w różnorodnych urządzeniach mechanicznych np. przy cylindrach hydraulicznych. Posiadamy kalamitki w różnych wersjach ( proste, kątowe 45 stopni, kątowe 90 stopni ) oraz o różnych gwintach. Posiadamy zarówno gwinty metryczne jak również gwinty calowe BSP. W ofercie posiadamy również uchwyty 4-szczękowe do smarowniczek oraz końcówki i złączki przeznaczone do układów centralnego smarowania.

Kalamitki rodzaje spotykane najczęściej :

• smarowniczki proste
• kalamitka kątowa 45 stopni
• smarowniczki kątowe 90 stopni
• smarowniczki kulkowe
• smarowniczki kapturowe
• smarowniczka płaska

Smarowniczki kulkowe

Smarowniczki kulkowe to niewielkie elementy służące do wprowadzania smaru do ruchomych części maszyn i urządzeń. Ich konstrukcja opiera się na specjalnym zaworze kulkowym, który otwiera się pod ciśnieniem smaru i zamyka, gdy smarowanie zostanie zakończone. Dzięki temu smar jest szczelnie przechowywany, a do wnętrza urządzenia nie dostają się zanieczyszczenia. Idealnie nadają się do miejsc, gdzie wymagana jest ochrona przed brudem i kurzem. Ten typ smarowniczek określany jest jako : smrowniczka stożkowa ze względu na stożek w górnej części.

Smarowniczki kapturowe

Smarowniczki kapturowe są zaprojektowane z dodatkową ochroną w postaci kapturka, który zabezpiecza otwór smarowniczki przed zabrudzeniem. Są powszechnie stosowane w warunkach, gdzie urządzenia narażone są na działanie trudnych warunków atmosferycznych, takich jak kurz, brud, woda czy inne czynniki zewnętrzne. Ułatwiają dostęp do punktów smarowania, jednocześnie chroniąc mechanizmy przed niechcianymi zanieczyszczeniami.

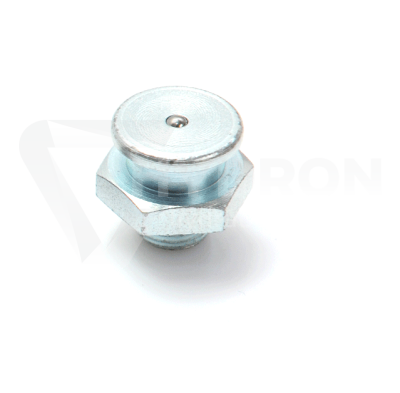

Smarowniczka płaska

Smarowniczki płaskie wyróżniają się niskim profilem, co czyni je idealnym rozwiązaniem w miejscach o ograniczonej przestrzeni. Stosowane są w punktach smarowania, gdzie klasyczne smarowniczki mogą się nie zmieścić. Charakteryzują się prostą konstrukcją, umożliwiającą łatwe podłączenie smarownicy, i są często używane w precyzyjnych mechanizmach, gdzie przestrzeń montażowa jest ograniczona.

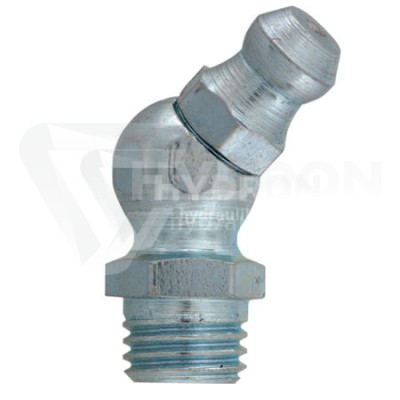

Smarowniczki kątowe

Norma PN-76/M-86003 określa wymagania dla smarowniczek kulkowych ciśnieniowych z główką stożkową, kątowych, stosowanych do smarowania pod ciśnieniem smarem płynnym lub stałym. Smarowniczki te umożliwiają efektywne dostarczanie smaru do ruchomych części maszyn, zapewniając ich odpowiednie smarowanie i wydłużając żywotność. W zależności od potrzeb, smarowniczki kątowe mogą być wykonane pod różnymi kątami, najczęściej 45° lub 90°, co pozwala na ich montaż w trudno dostępnych miejscach. Każdy z tych typów smarowniczek ma swoje unikalne zalety, dostosowane do specyficznych warunków pracy i wymagań smarowania.

Kalamitka długa

Kalamitka długa to odmiana smarowniczki stosowana tam, gdzie dostęp do punktu smarowania jest utrudniony lub niemożliwy przy użyciu standardowych, krótkich kalamitek. Wydłużona forma umożliwia wygodne podłączenie końcówki smarownicy nawet w głębokich gniazdach, osłonach lub ciasnych przestrzeniach konstrukcyjnych, bez konieczności demontażu elementów maszyny. Kalamitka długa znajduje zastosowanie w systemach centralnego smarowania, maszynach rolniczych, budowlanych oraz urządzeniach przemysłowych, gdzie regularne i precyzyjne podawanie smaru ma bezpośredni wpływ na trwałość sworzni, łożysk i przegubów. Dzięki solidnemu wykonaniu i szczelnemu zaworkowi zwrotnemu zapewnia bezpieczne tłoczenie smaru pod ciśnieniem oraz ogranicza ryzyko zabrudzeń i strat środka smarnego.

Jak działa kalamitka ?

Kalamitka, znana również jako smarowniczka, to małe urządzenie służące do dostarczania smaru do ruchomych części maszyn lub mechanizmów w celu ich smarowania. Jej działanie opiera się na zapewnieniu prostego i kontrolowanego sposobu aplikacji smaru bez konieczności demontażu mechanizmów. Oto jak działa kalamitka: Budowa: Kalamitka składa się z metalowego korpusu z otworem wlotowym i kulką zamykającą. Kulka działa jak zawór jednokierunkowy, który zapobiega wyciekowi smaru na zewnątrz, a jednocześnie umożliwia wciśnięcie smaru do wewnątrz. Proces smarowania: Smarowanie odbywa się za pomocą smarownicy ręcznej lub pneumatycznej, która jest wyposażona w końcówkę kompatybilną z kalamitką. Gdy końcówka smarownicy jest przyłożona do kalamitki i uruchomiona, smar pod ciśnieniem jest wtłaczany przez kalamitkę. Kulka w kalamitce odchyla się pod wpływem ciśnienia smaru, umożliwiając jego przepływ do wnętrza mechanizmu. Zastosowanie: Smar przedostaje się do łożysk, przegubów lub innych elementów ruchomych, tworząc warstwę smarującą, która redukuje tarcie i zużycie części. Po zakończeniu smarowania kulka wraca na swoje miejsce, blokując wylot i zapobiegając wyciekom smaru. Zalety: Dzięki kalamitkom proces smarowania jest szybki i wygodny. Nie wymaga rozbierania mechanizmu ani bezpośredniego dostępu do smarowanych części. Regularne smarowanie przez kalamitkę zapewnia dłuższą żywotność maszyn, poprawia ich wydajność i zapobiega awariom. Kalamitki są szeroko stosowane w przemyśle, rolnictwie i pojazdach mechanicznych, w szczególności w miejscach, gdzie istnieje potrzeba regularnego smarowania ruchomych części, takich jak łożyska, zawiasy czy przeguby.

Czy istnieją smarowniczki o różnych rozmiarach ?

Tak, smarowniczki (kalamitki) dostępne są w różnych rozmiarach i wariantach. W sklepie Hydron można znaleźć smarowniczki o gwintach metrycznych i calowych, dostosowane do różnych typów maszyn i urządzeń. Rozmiary kalamitek są zwykle określane przez ich gwint, długość oraz kształt, takie jak proste, kątowe lub przegubowe, które ułatwiają dostęp w trudno dostępnych miejscach.

Jaki gwint mają kalamitki ?

Wybór odpowiedniego gwintu zależy od specyfikacji urządzenia, w którym kalamitka będzie stosowana. Szczegóły gwintów można sprawdzić na stronie produktowej. Kalamitki dostępne w sklepie Hydron występują w różnych wariantach gwintów, takich jak:

• Gwinty metryczne (np. M6x1, M8x1, M10x1),
• Gwinty calowe (np. 1/8", 1/4", 3/8"),
• Gwinty stożkowe (np. BSPT lub NPT).

Jaki smar do kalamitek ?

Do smarowniczek najczęściej stosuje się uniwersalne smary litowe, które charakteryzują się wysoką przyczepnością i odpornością na wysokie temperatury oraz obciążenia. W przypadku specyficznych zastosowań, takich jak urządzenia pracujące w ekstremalnych warunkach, warto wybrać smary syntetyczne lub smary dostosowane do określonych warunków, np. odporne na wodę lub wysokie ciśnienia. Wybór odpowiedniego smaru można skonsultować z ekspertami Hydron.

Jaką najlepiej kupić smarownicę ?

Najlepszy wybór smarownicy zależy od potrzeb użytkownika oraz rodzaju pracy, jaką ma wykonać. W ofercie Hydron znajdują się: Smarownice ręczne – idealne do użytku okazjonalnego lub w małych warsztatach. Smarownice pneumatyczne – przeznaczone do intensywnego użytkowania w warsztatach przemysłowych. Smarownice akumulatorowe – zapewniają mobilność i wygodę pracy w terenie. Warto zwrócić uwagę na pojemność smarownicy oraz jej kompatybilność z używanymi typami kalamitek.

Jaki klucz do kalamitek ?

Do montażu i demontażu kalamitek najlepiej używać kluczy nasadowych lub oczkowych o odpowiednich wymiarach, zwykle odpowiadających rozmiarowi gwintu kalamitki. Przykładowo, dla kalamitek M6 lub M8 można użyć kluczy o szerokości 8-10 mm. W przypadku kalamitek o gwintach calowych należy wybrać klucze zgodne z rozmiarem gwintu (np. 1/8" czy 1/4").

Jak przepchać zapchaną kalamitkę ?

Zapchaną kalamitkę można udrożnić, stosując następujące metody: Użycie smarownicy z wyższym ciśnieniem: Niektóre smarownice pneumatyczne są w stanie przepchnąć nagromadzony brud dzięki wysokiemu ciśnieniu. Oczyszczenie chemiczne: Warto zanurzyć kalamitkę w środku czyszczącym (np. odtłuszczaczu przemysłowym) i pozostawić na kilka godzin. Przetyczka: Użycie cienkiego drucika do usunięcia zatoru wewnętrznego. Wymiana kalamitki: Jeśli udrażnianie nie przynosi rezultatów, należy wymienić kalamitkę na nową. Każda z metod wymaga ostrożności, aby nie uszkodzić gwintu ani urządzenia. W sklepie Hydron dostępne są zarówno nowe smarowniczki, jak i akcesoria do ich montażu i serwisowania.

Kalamitki wymiary

Parametry techniczne smarowniczek

• Kalamitki hydrauliczne Typ H
• Wykonanie wg DIN 71412
• Materiał: stal ocynkowana
• Typ: wciskane z gwintem
• Dostępne odmiany : proste , 45°, 90°
• Dostępne gwinty : metryczne : M6, M8, M10, calowe : 1/4"

Smarowniczki według DIN 71412

Norma DIN 71412 dotyczy specyfikacji smarowniczek (kalemitek), stosowanych w systemach smarowania maszyn i urządzeń. Precyzuje wymagania techniczne, wymiary oraz rodzaje gwintów dla smarowniczek, które są używane do aplikowania smaru za pomocą ręcznych lub pneumatycznych urządzeń smarujących. Wybór smarowniczek zgodnych z normą DIN 71412 gwarantuje ich kompatybilność z różnymi urządzeniami smarującymi oraz niezawodność w eksploatacji. Produkty te są szeroko dostępne w ofercie Hydron, co zapewnia ich łatwą dostępność i zgodność z wymaganiami technicznymi.Kluczowe aspekty normy DIN 71412: Typy smarowniczek: Norma obejmuje różne rodzaje smarowniczek, takie jak proste, kątowe (np. 45° i 90°) oraz specjalistyczne. Gwinty: Definiuje wymiary i rodzaje gwintów stosowanych w smarowniczkach, takich jak M6×1, M8×1 czy G1/8". Materiał: Określa minimalne wymagania co do materiałów, takich jak stal ocynkowana, aby zapewnić trwałość i odporność na korozję. Zastosowanie: Smarowniczki zgodne z normą DIN 71412 są powszechnie stosowane w przemyśle motoryzacyjnym, maszynowym, rolniczym i w urządzeniach przemysłowych.

Kalamitki calowe

Kalamitki calowe to jedne z najczęściej stosowanych elementów w układach centralnego smarowania. Dzięki swojej konstrukcji umożliwiają szybkie i wygodne doprowadzanie smaru do łożysk, przegubów czy innych punktów wymagających regularnego serwisowania. Hydron, jako doświadczony dostawca rozwiązań dla hydrauliki i pneumatyki, oferuje szeroki wybór smarowniczek calowych BSP i BSPT, które spełniają rygorystyczne normy jakości i gwarantują niezawodność w codziennej eksploatacji.

Kalamitki rodzaje calowych w ofercie

W naszym sklepie internetowym znajdziesz różnorodne rodzaje kalamitek dopasowanych do potrzeb Twojej instalacji. Oferujemy między innymi:

• Smarowniczka calowa 1/4 BSP – klasyczny model prosty, idealny do uniwersalnych zastosowań.

• Smarowniczka calowa 1/4 BSP 45° – złącze kątowe umożliwiające wygodny dostęp do trudno dostępnych miejsc.

• Smarowniczka calowa 1/4 BSPT – wersja gwintowana stożkowo, zapewniająca pewne i szczelne połączenie.

• Smarowniczka calowa 1/8 BSP – mniejszy rozmiar do precyzyjnych aplikacji.

• Smarowniczka calowa 1/8 BSP 90° – kolankowa, przeznaczona do miejsc o ograniczonej przestrzeni montażowej.

Każdy z wymienionych produktów dostępny jest od ręki z naszego magazynu, co pozwala na szybką realizację zamówień.

SAE J-534 / DIN 71412A / PN 86002

to zestaw norm opisujących smarowniczki (kalamitki) – elementy montowane w maszynach i urządzeniach w celu doprowadzania środka smarnego (smaru plastycznego lub oleju) za pomocą smarownicy ręcznej lub pneumatycznej.

Czym są smarowniczki według tych norm

Normy te definiują kształt końcówki, wymiary przyłącza, kąt stożka, rodzaj gwintu oraz kompatybilność ze standardowymi końcówkami smarownic. Dzięki temu smarowniczki wykonane wg SAE/DIN/PN są w pełni zamienne i bezproblemowo współpracują z powszechnie stosowanymi smarownicami.

Zakres i znaczenie poszczególnych norm

• SAE J-534 to amerykański standard opisujący m.in. typy końcówek smarowniczych (straight, angle), wymiary stożka oraz tolerancje. Jest bardzo rozpowszechniony w maszynach importowanych oraz w przemyśle motoryzacyjnym.
• DIN 71412A to europejski (niemiecki) odpowiednik, najczęściej spotykany w wersji A – smarowniczka prosta ze stożkiem 60°. Norma precyzuje wymiary zewnętrzne i wymagania materiałowe.
• PN 86002 to polska norma, zgodna wymiarowo z DIN 71412, zapewniająca zgodność montażową w starszych i obecnych konstrukcjach maszyn stosowanych w kraju.

Gwinty i wykonanie

Smarowniczki zgodne z tymi normami występują z gwintami metrycznymi (np. M6, M8, M10) oraz calowymi (np. 1/8" BSP). Produkowane są najczęściej ze stali automatowej z powłoką ochronną (ocynk), co zapewnia odporność na korozję i trwałość w trudnych warunkach pracy.

Zastosowanie w praktyce

Normy SAE J-534 / DIN 71412A / PN 86002 stosowane są powszechnie w:

• maszynach przemysłowych i rolniczych,
• układach centralnego smarowania,
• pojazdach ciężarowych i budowlanych,
• łożyskach, sworzniach, przegubach
• oraz elementach narażonych na intensywne tarcie.

Dlaczego zgodność z normą ma znaczenie

Stosowanie smarowniczek wykonanych zgodnie z normą gwarantuje szczelne połączenie ze smarownicą, brak strat środka smarnego, bezpieczeństwo obsługi oraz długą żywotność smarowanych elementów. To szczególnie istotne w hydraulice siłowej i utrzymaniu ruchu, gdzie regularne i skuteczne smarowanie bezpośrednio wpływa na niezawodność maszyn.

Przeczytaj również :

Kalamitka płaska – co to jest i dlaczego tak się nazywa

Różnica między smarowniczką zwykłą a płaską

Co to znaczy kalamitka?

Jak działa smarowniczka?

Jak smarować przez kalamitkę?

Jaki gwint ma smarowniczka?

Kalamitki w ofercie Hydron
