Uchwyty, obejmy do rur i przewodów

Uchwyty, obejmy do mocowania rur i przewodów hydraulicznych

Kompleksowe rozwiązania do mocowania rur i przewodów. W kategorii uchwytów i obejm do rur oferujemy szeroki wybór produktów, które spełnią wymagania nawet najbardziej wymagających klientów. Nasze produkty zapewniają niezawodne i trwałe mocowanie rur hydraulicznych, węży hydraulicznych oraz przewodów, niezależnie od warunków pracy. Dzięki najwyższej jakości wykonania i zgodności z normami DIN 3015, uchwyty i obejmy dostępne w naszej ofercie znajdują zastosowanie w wielu branżach, od hydrauliki siłowej po przemysł ciężki.

• Katalog uchwytów do rur PARKER
• zdjęcia uchwytów do mocowania rur i przewodów

Uchwyty hydrauliczne do rur i przewodów według DIN 3015

Norma DIN 3015 dotyczy uchwytów rur, które są stosowane w systemach hydraulicznych i pneumatycznych do mocowania przewodów rurowych. Norma ta określa wymagania dotyczące konstrukcji, wymiarów, materiałów i wytrzymałości uchwytów do rur, zapewniając ich odpowiednią stabilność oraz amortyzację drgań. Uchwyty te są wykorzystywane w instalacjach rurociągowych, aby zapobiegać uszkodzeniom wynikającym z drgań i tarcia, co zwiększa bezpieczeństwo i żywotność systemów. DIN 3015 obejmuje różne serie uchwytów, dostosowane do różnych rozmiarów rur i różnych warunków pracy. Uchwyt zgodny z DIN 3015 zapewnia stabilne i bezpieczne mocowanie rur, przewodów i węży, redukując ich wibracje oraz hałas podczas pracy instalacji. Stosowanie uchwytów zgodnych z tą normą jest szczególnie istotne w systemach, gdzie występują wysokie ciśnienia, co pozwala na ochronę zarówno przewodów, jak i całej konstrukcji przed uszkodzeniami mechanicznymi. Dzięki zgodności z DIN 3015, uchwyty te charakteryzują się standaryzowanymi wymiarami oraz konstrukcją, co ułatwia ich stosowanie w wielu branżach, takich jak przemysł ciężki, hydraulika siłowa, przemysł morski, czy sektor energetyczny. Norma DIN 3015 jest podzielona na trzy główne części: DIN 3015-1 – dotyczy uchwytów lekkich, stosowanych w standardowych warunkach pracy. DIN 3015-2 – dotyczy uchwytów ciężkich, przeznaczonych do aplikacji wymagających większej odporności na wibracje i ciśnienie. DIN 3015-3 – obejmuje uchwyty podwójne, używane w instalacjach, gdzie konieczne jest mocowanie dwóch równoległych przewodów.

DIN 3015 –  obejmy do mocowania przewodów hydraulicznych

DIN 3015 to niemiecka norma określająca obejmy (uchwyty) do mocowania rur, przewodów hydraulicznych oraz węży w instalacjach przemysłowych. Standard ten jest powszechnie stosowany w hydraulice siłowej, pneumatyce oraz w instalacjach przemysłowych, gdzie istotne jest stabilne i bezpieczne prowadzenie przewodów.

Norma DIN 3015 została opracowana, aby zapewnić:

• redukcję drgań i hałasu,
• ochronę przewodów przed uszkodzeniami mechanicznymi,
• uporządkowanie instalacji hydraulicznych,
• bezpieczne prowadzenie rur pod wysokim ciśnieniem.

Budowa obejm DIN 3015

Obejmy zgodne z DIN 3015 składają się z kilku elementów, które tworzą solidny system montażowy. Standardowa konstrukcja obejmuje korpus (wkładkę), płytki dociskowe, śruby oraz element montażowy (np. szynę lub podstawę).

Najczęściej stosowane materiały:

• polipropylen (PP) – do standardowych zastosowań,
• poliamid (PA) – do większych obciążeń,
• aluminium – do pracy w wysokich temperaturach,
• stal – do ekstremalnych warunków przemysłowych.

Podział obejm DIN 3015 – grupy

Norma DIN 3015 dzieli obejmy na kilka grup w zależności od średnicy i obciążenia:

Grupa 1 (lekka seria)
Stosowana do mniejszych średnic rur i przewodów. Najczęściej wykorzystywana w instalacjach o mniejszych obciążeniach.

Grupa 2 (ciężka seria)
Przeznaczona do większych średnic oraz wyższych obciążeń – standard w hydraulice siłowej.

Grupa 3 (podwójna)
Umożliwia prowadzenie dwóch przewodów równolegle w jednej obejmie.

Grupa 4 (podwójna ciężka)
Do zastosowań przemysłowych, gdzie wymagane jest mocowanie dwóch przewodów przy dużych obciążeniach.

Zasada działania i funkcja w instalacji

Obejmy DIN 3015 działają poprzez mechaniczne unieruchomienie przewodu i jednoczesne tłumienie drgań. Dzięki zastosowaniu wkładek z tworzywa sztucznego, ograniczają przenoszenie drgań na konstrukcję maszyny.

To szczególnie istotne w hydraulice siłowej, gdzie:

• występują pulsacje ciśnienia,
• przewody pracują pod dużym obciążeniem,
• drgania mogą prowadzić do rozszczelnień lub pęknięć.

Zastosowanie obejm DIN 3015

Obejmy według tej normy znajdują zastosowanie w wielu branżach:

• hydraulika siłowa (maszyny budowlane, rolnicze),
• przemysł (linie produkcyjne),
• energetyka,
• transport i motoryzacja,
• instalacje pneumatyczne.

W praktyce stosuje się je wszędzie tam, gdzie wymagane jest trwałe i bezpieczne mocowanie przewodów hydraulicznych i rur stalowych.

Najczęstsze błędy przy doborze obejm DIN 3015

Jednym z najczęstszych problemów jest dobór obejmy wyłącznie po średnicy zewnętrznej rury, bez uwzględnienia:

• obciążeń dynamicznych,
• temperatury pracy,
• środowiska (np. olej, chemia, UV),
• odstępów między punktami mocowania.

Nieprawidłowy dobór może prowadzić do:

• luzów w instalacji,
• uszkodzeń przewodów,
• zwiększonego hałasu,
• awarii układu hydraulicznego.

Dobór obejm DIN 3015 – praktyczne wskazówki Hydron

W praktyce warsztatowej dobór obejm powinien uwzględniać nie tylko średnicę, ale także warunki pracy instalacji. W Hydron doradzamy klientom kompleksowo – od wyboru odpowiedniego typu obejmy po dopasowanie całego systemu mocowania. Dzięki szerokiej ofercie elementów hydrauliki siłowej oraz dużym stanom magazynowym możliwe jest szybkie dopasowanie rozwiązania do konkretnej aplikacji, zarówno dla klientów detalicznych, jak i przemysłowych.

Dlaczego DIN 3015 jest standardem w hydraulice?

Norma DIN 3015 stała się standardem branżowym, ponieważ:

• zapewnia powtarzalność i kompatybilność,
• gwarantuje bezpieczeństwo instalacji,
• umożliwia szybki montaż i serwis,
• ogranicza ryzyko awarii.

To rozwiązanie, które łączy prostotę konstrukcji z wysoką skutecznością w trudnych warunkach pracy.

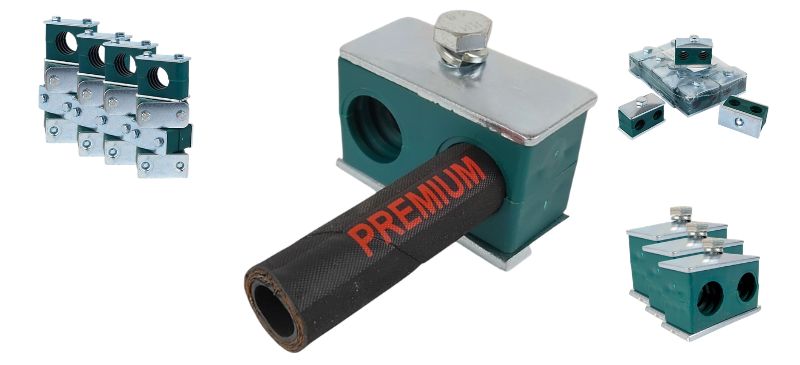

Rodzaje oferowanych uchwytów

Obejmy i uchwyty stosowane do mocowania rur i przewodów hydraulicznych - uchwyt na przewody hydrauliczne. Uchwyt do rur określany jest również jako obejma węża hydraulicznego. Obejmy przeznaczone do mocowania rur stalowych lub przewodów elastycznych (węży hydraulicznych), w zakresie średnic od DN 6 do DN 400 mm. Oferujemy uchwyty w serii lekkiej i ciężkiej, pojedyncze, podwójne, piętrowe, wielokrotne (mocowane na płytkach do spawania lub szynach). Korpusy wykonane są z polipropylenu, poliamidu lub aluminium, a elementy metalowe ze stali węglowej lub nierdzewnej. Stosuje się do mocowania rur, węży i kabli w wielu gałęziach przemysłu.  Wykonane z mocnego polipropylenu, poliamidu, gumy lub aluminium.

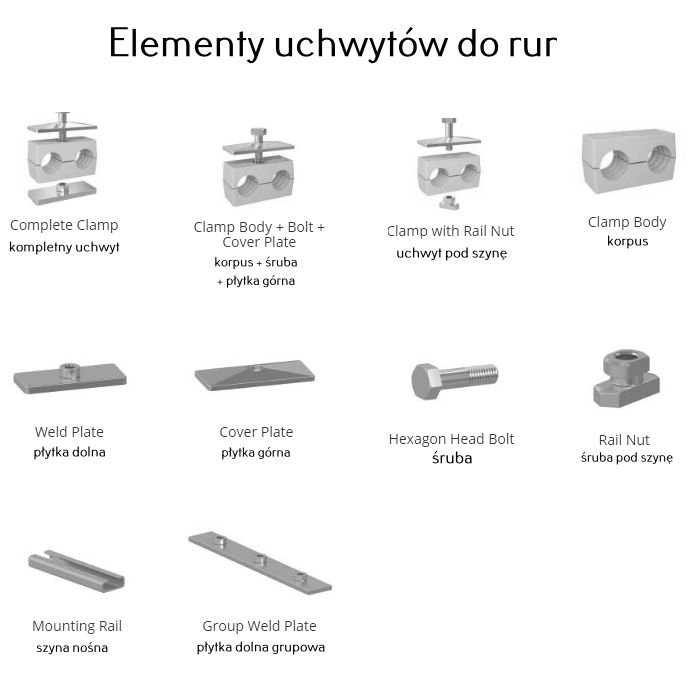

Budowa uchwytu

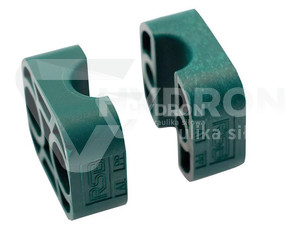

Uchwyt kompletny składa się z następujących elementów : blacha dolna do spawania (stal węglowa fosforanowa), 2 korpusy z polipropylenu w kolorze zielonym, blacha górna, 1 śruba (stal węglowa ocynowana). W ofercie : uchwyty pojedyncze oraz podwójne. W ofercie posiadamy uchwyty : Seria A - lekka, Seria B - podwójna Seria C - ciężka, Seria O - pojedyncze i podwójne, Seria HSRS, Seria RUB, KU, FR.

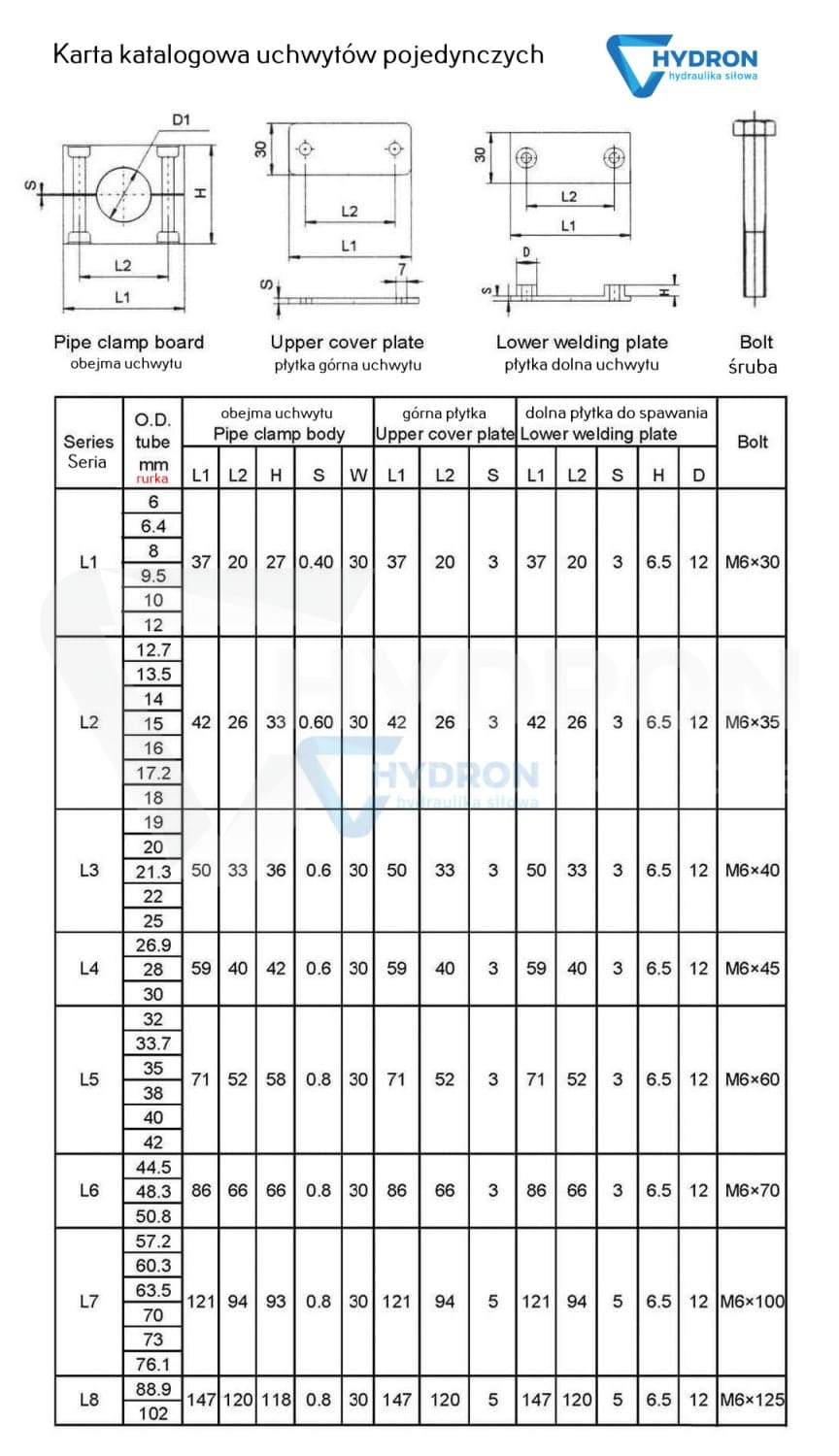

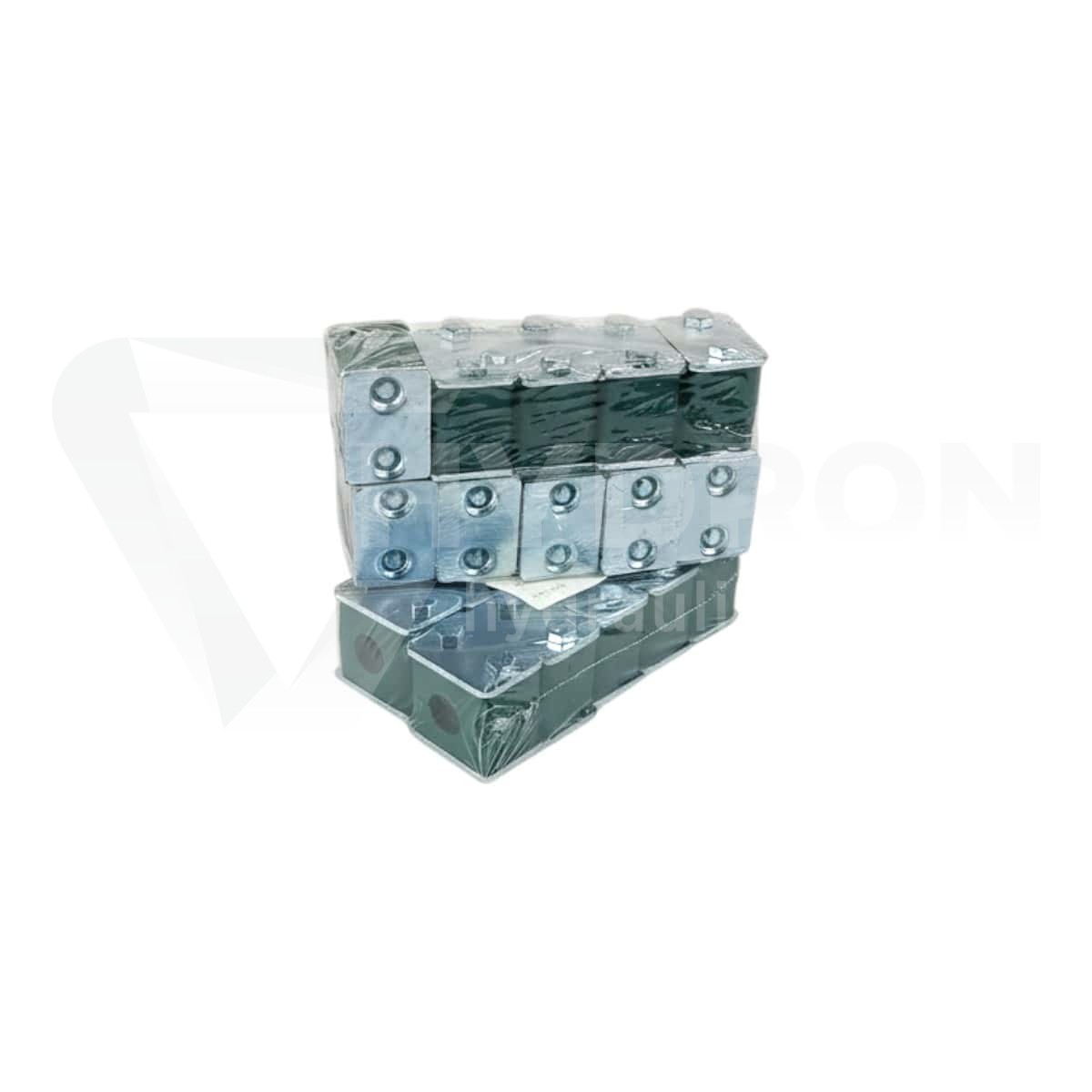

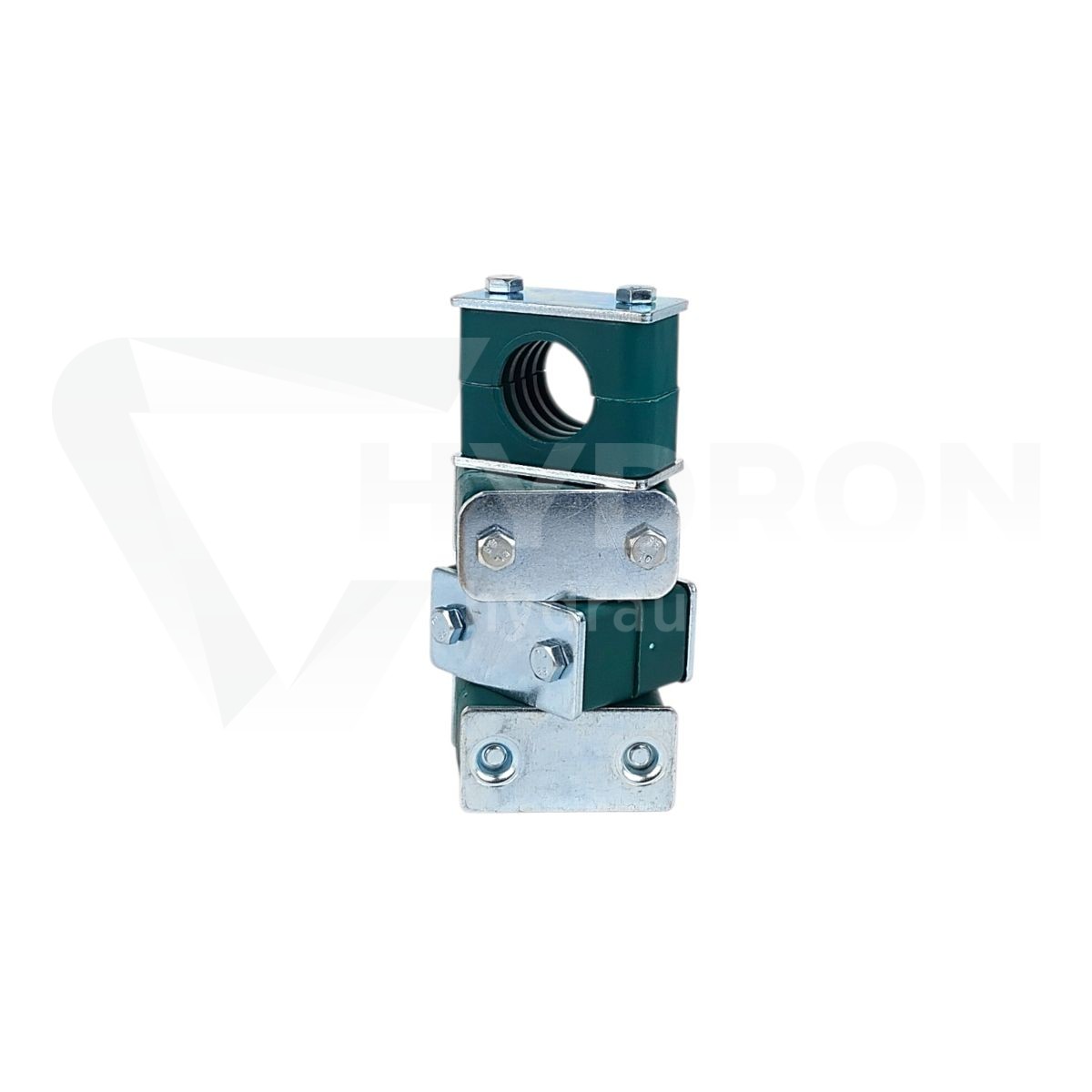

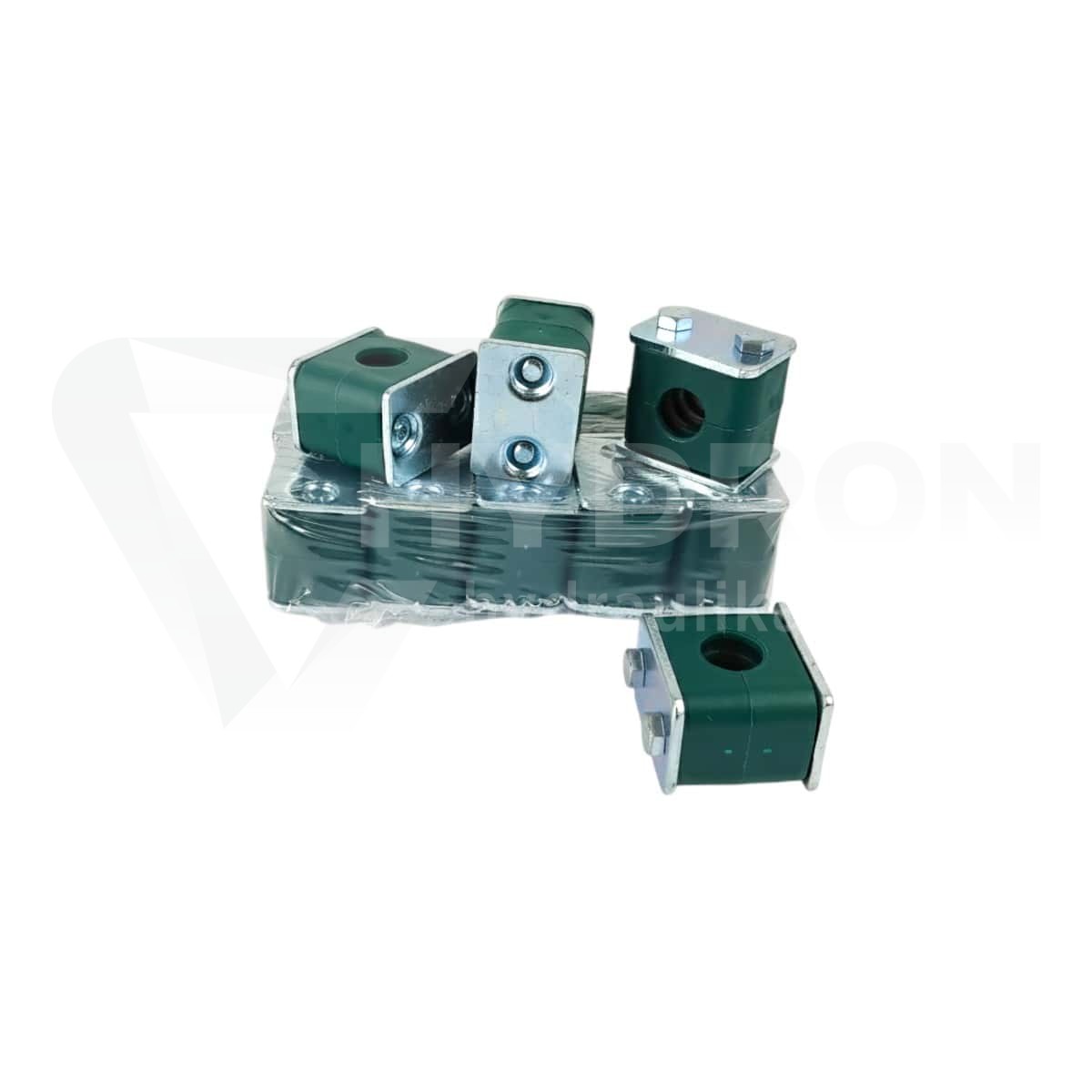

Uchwyt hydrauliczny pojedynczy do mocowania rur

Uchwyty pojedyncze to podstawowe rozwiązanie do mocowania rur i przewodów w różnorodnych aplikacjach przemysłowych. Wykonane z wysokiej jakości materiałów, takich jak stal i tworzywa sztuczne, zapewniają trwałość i odporność na obciążenia mechaniczne.

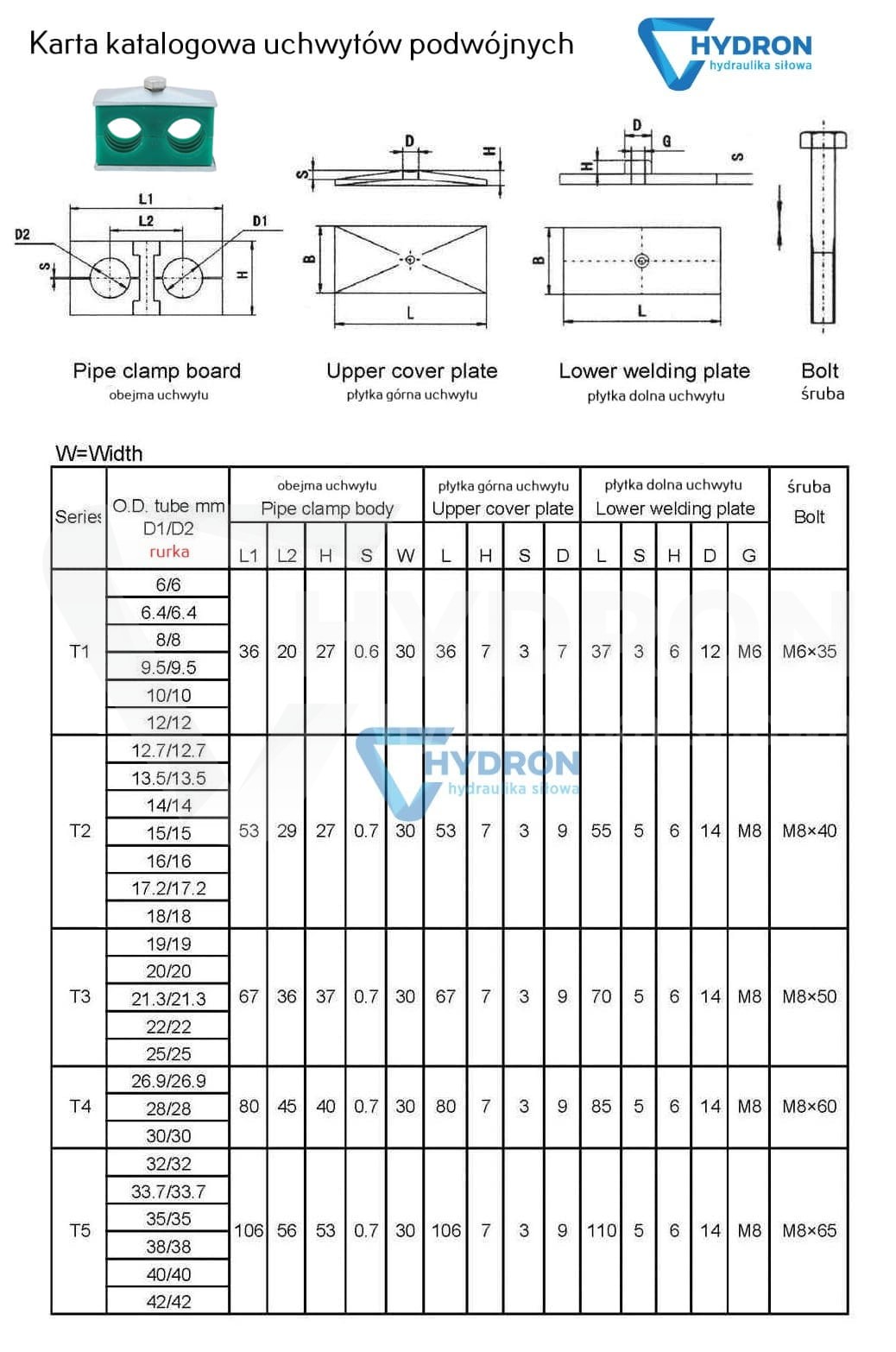

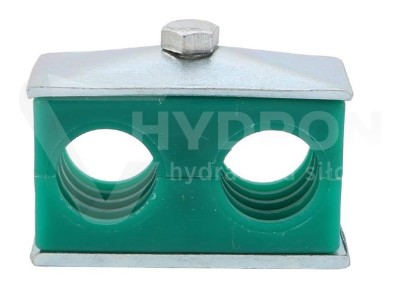

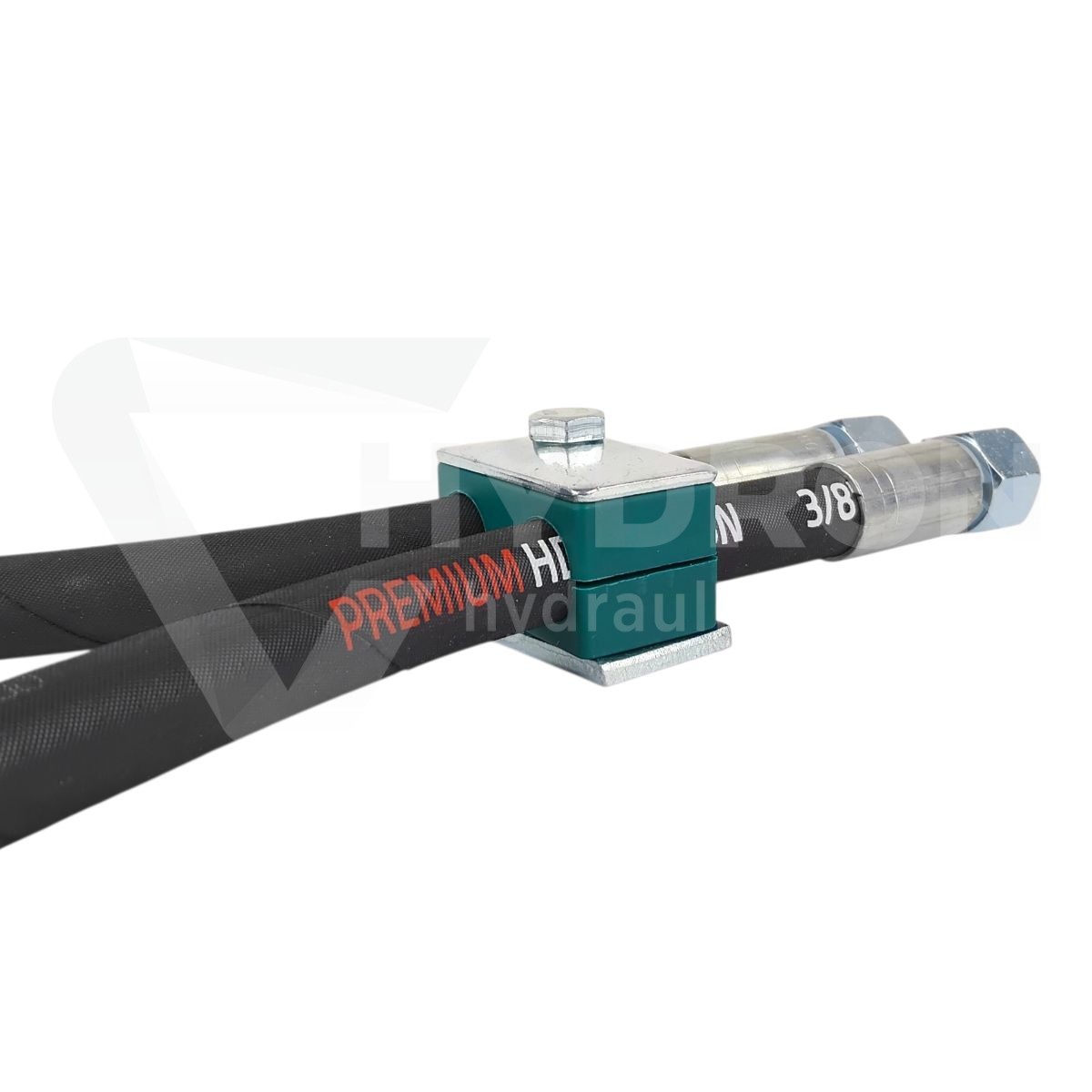

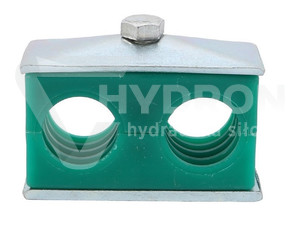

Uchwyt hydrauliczny podwójny do mocowania rur

Dla większej stabilności oraz w przypadku układów dwuprzewodowych oferujemy uchwyty podwójne. Doskonale nadają się do instalacji hydraulicznych, pneumatycznych oraz rurociągów stalowych, gwarantując precyzyjne mocowanie.

Uchwyty hydrauliczne rozmiary:

Najpopularniejsze rozmiary oferowanych uchwytów : 4 mm, 6 mm, 6,4 mm, 8 mm, 9,5 mm, 10 mm, 12 mm, 12,7 mm, 13,5 mm, 14 mm, 15 mm, 16 mm, 17,2 mm, 18 mm, 19 mm, 20 mm, 21,3 mm, 22 mm, 25 mm, 26,9 mm, 27 mm, 28 mm, 30 mm, 32 mm, 33,7 mm, 34 mm, 35 mm, 38 mm, 40 mm, 42 mm, 44,5 mm, 45 mm, 48,3 mm, 50 mm, 50,8 mm, 54 mm, 55 mm, 57 mm, 60,3 mm, 63,5 mm, 65 mm, 70 mm, 73 mm, 76 mm, 88,9 mm, 101,6 mm, 108 mm.

Pozostałe elementy do mocowania rur i przewodów

Szyny do uchwytów - Szyny montażowe umożliwiają szybkie i wygodne mocowanie uchwytów w różnych konfiguracjach. Dzięki modułowej konstrukcji można łatwo dostosować je do indywidualnych potrzeb instalacji. Uchwyty wersji ciężkiej są przeznaczone do zastosowań w trudnych warunkach pracy, gdzie wymagana jest szczególna wytrzymałość. Doskonale sprawdzają się w instalacjach o dużych obciążeniach mechanicznych i termicznych. Uchwyty z łapkami - Specjalne uchwyty z łapkami ułatwiają montaż i demontaż rur, oferując jednocześnie solidne i stabilne mocowanie. Są idealnym rozwiązaniem do systemów, w których wymagana jest częsta konserwacja. Uchwyty hydrauliczne aluminiowe - Lekka i trwała konstrukcja uchwytów aluminiowych sprawia, że są one doskonałym wyborem do instalacji, gdzie kluczowa jest redukcja masy, np. w systemach pneumatycznych czy w przemyśle lotniczym. Obejma uchwytu (same plastiki) - Ekonomiczne i funkcjonalne obejmy wykonane z tworzyw sztucznych, idealne do lekkich instalacji. Zapewniają ochronę przewodów przed uszkodzeniami mechanicznymi. Płytki do uchwytów - Płytki mocujące stanowią dodatkowe wsparcie dla uchwytów, zwiększając ich stabilność i bezpieczeństwo mocowania w wymagających warunkach pracy. Uchwyty inne - Dla nietypowych zastosowań oferujemy uchwyty specjalne, które mogą być dostosowane do indywidualnych wymagań technicznych klientów.

Cechy i zalety uchwytów:

• Trwałość i niezawodność – wykonane z wysokiej jakości stali, aluminium lub tworzyw sztucznych.
• Szeroki zakres zastosowań – idealne do hydrauliki siłowej, pneumatyki, budownictwa oraz instalacji przemysłowych.
• Zgodność z normami DIN 3015 – gwarancja jakości i uniwersalności.
• Łatwy montaż i demontaż – intuicyjna konstrukcja ułatwia instalację.
• Odporność na korozję i warunki atmosferyczne – wytrzymałe w trudnych środowiskach pracy.

Zastosowanie uchwytów do rur i węży w różnych branżach

Uchwyty do rur i węży znajdują szerokie zastosowanie w różnych gałęziach przemysłu, dzięki swojej wszechstronności, trwałości i estetyce wykonania. Produkowane zgodnie z międzynarodowymi standardami i normą DIN 3015, uchwyty nie tylko umożliwiają szybki i trwały montaż, ale także poprawiają wygląd instalacji rurowych i wężowych. Dzięki szerokiemu asortymentowi są stosowane niemal wszędzie, gdzie wymagane jest solidne mocowanie rur, węży lub kabli. Uchwyty znajdują zastosowanie głównie przy mocowaniu rur hydraulicznych i pneumatycznych, stabilizacja węży w systemach przesyłu cieczy i gazów, zabezpieczenie rurociągów stalowych przed uszkodzeniami mechanicznymi. W jakich branżach stosuje się uchwyty i obejmy ? Wśród kluczowych branż w których wykorzystuje się tego typu elementy są : Hydraulika przemysłowa - Uchwyty do rur i węży są nieodzowne w instalacjach hydraulicznych w zakładach przemysłowych. Zapewniają trwałość i stabilność instalacji przesyłowych, co jest kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy systemów hydraulicznych. Hydraulika pojazdowa - W pojazdach specjalistycznych, takich jak maszyny budowlane, rolnicze czy leśne, uchwyty pozwalają na precyzyjne prowadzenie przewodów hydraulicznych, chroniąc je przed wibracjami i uszkodzeniami mechanicznymi. Hydraulika morska - Na statkach, w portach i w przemyśle morskim uchwyty są wykorzystywane do mocowania rur i węży w trudnych warunkach środowiskowych. Odporność na korozję i działanie soli morskiej sprawia, że są idealne do takich zastosowań. Platformy wiertnicze - Uchwyty są niezbędnym elementem instalacji hydraulicznych na platformach wiertniczych, gdzie muszą wytrzymywać ekstremalne obciążenia i trudne warunki atmosferyczne. Ogólne przemysłowe instalacje rurowe - Uchwyty znajdują zastosowanie w instalacjach przesyłowych w zakładach produkcyjnych, gdzie umożliwiają bezpieczne prowadzenie rurociągów i kabli. Dzięki zgodności z normą DIN 3015 gwarantują łatwość montażu i trwałość konstrukcji. Górnictwo - W przemyśle wydobywczym uchwyty do rur stosowane są do prowadzenia przewodów hydraulicznych i pneumatycznych w kopalniach i zakładach przetwórczych, gdzie kluczowa jest wytrzymałość na duże obciążenia i trudne warunki pracy. Oprzyrządowanie i technika sterująca - W systemach automatyki i sterowania uchwyty umożliwiają uporządkowanie instalacji kablowych i rurowych, co zapewnia łatwy dostęp do poszczególnych elementów systemu oraz estetyczny wygląd. Pneumatyka - W systemach pneumatycznych uchwyty zapewniają stabilne mocowanie rur i przewodów, co minimalizuje ryzyko uszkodzeń mechanicznych i utrzymuje szczelność układów.

Korzyści z zastosowania uchwytów w tych branżach:

• Szybki i prosty montaż – oszczędność czasu przy instalacji.
• Trwałość i wytrzymałość – wykonanie z wysokiej jakości materiałów odpornych na obciążenia mechaniczne i chemiczne.
• Estetyka instalacji – schludny wygląd instalacji rurowych i wężowych.
• Uniwersalność – szeroka gama produktów dopasowana do różnych średnic i rodzajów rur oraz węży.

Najczęściej poszukiwane elementy :

W naszych produktach znajdziesz rozwiązania dedykowane dla najczęściej poszukiwanych kategorii:

• Uchwyty do węży hydraulicznych
• Uchwyty do rur stalowych
• Mocowanie rur i rurek
• Obejmy zaciskowe i hydrauliczne
• Opaski zaciskowe metalowe
• Uchwyty hydrauliczne i mocujące

Mocowanie przewodu hydraulicznego

Czym jest mocowanie przewodu hydraulicznego ? Mocowanie przewodu hydraulicznego to specjalistyczne elementy, takie jak uchwyty, obejmy, które służą do pewnego i stabilnego mocowania przewodów oraz rur w układach hydrauliki siłowej. Ich głównym zadaniem jest zabezpieczenie przewodów przed niekontrolowanym przemieszczaniem się, drganiami oraz uszkodzeniami mechanicznymi, które mogą wystąpić podczas pracy systemu hydraulicznego.  Ich konstrukcja umożliwia łatwy montaż oraz zapewnia solidne przyleganie do powierzchni przewodu lub rury. W ofercie Hydron znajdują się m.in.: Obejmy pojedyncze i podwójne. Uchwyty lekkie, standardowe oraz ciężkie do różnych średnic rur i przewodów. Mocowania przewodów hydraulicznych mają szerokie zastosowanie w układach hydrauliki siłowej, przede wszystkim w maszynach budowlanych, rolniczych, przemysłowych, a także w pojazdach specjalistycznych. Ich zadaniem jest zabezpieczanie rur i węży hydraulicznych, ograniczanie drgań, eliminacja ryzyka uszkodzenia przewodów, a tym samym poprawa bezpieczeństwa i niezawodności całego systemu hydraulicznego.

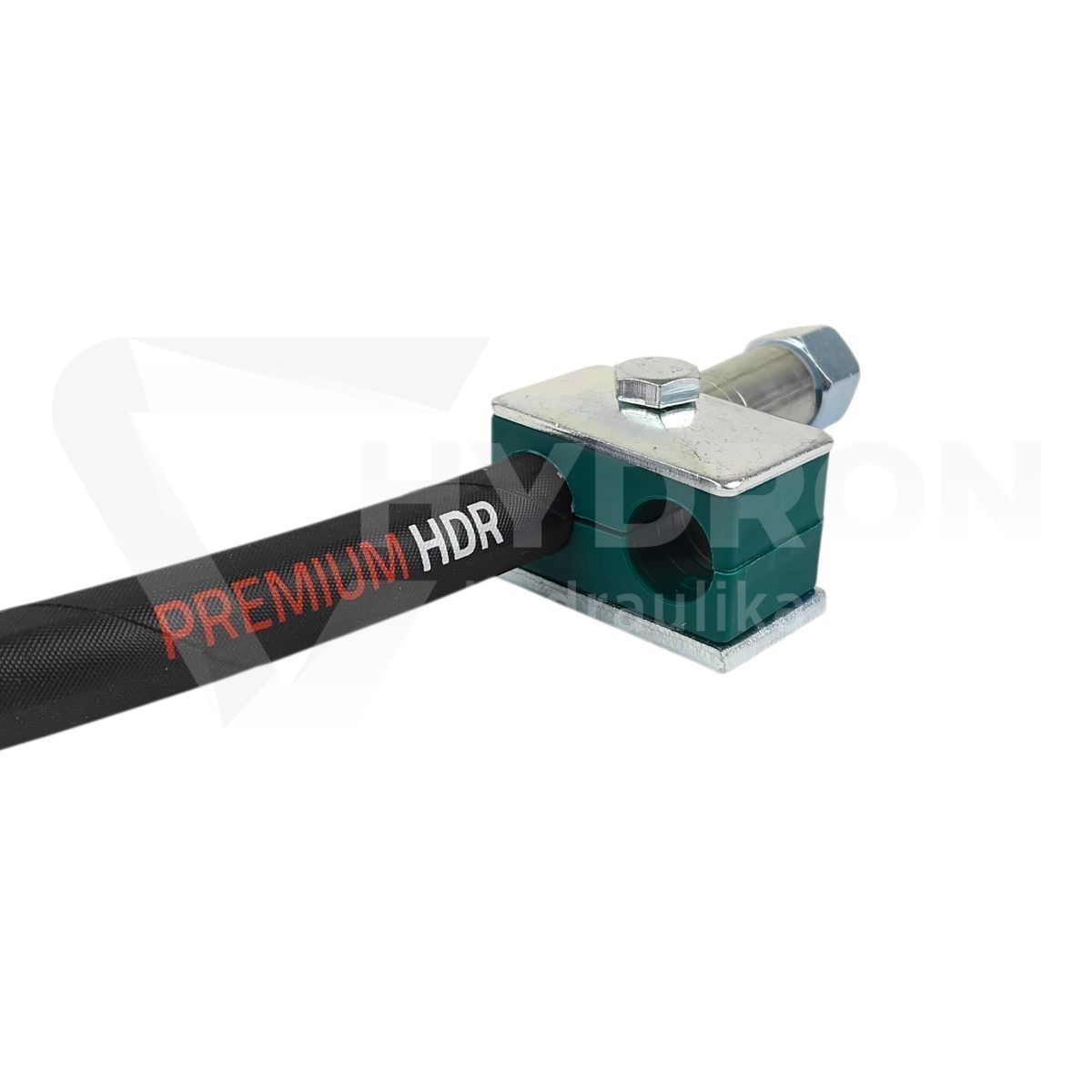

Uchwyty do przewodów hydraulicznych

W ofercie Hydron znajdziesz szeroki wybór uchwytów do przewodów hydraulicznych, które stanowią niezbędny element każdej instalacji hydrauliki siłowej i pneumatycznej. Ich głównym zadaniem jest stabilne mocowanie przewodów hydraulicznych w maszynach, urządzeniach oraz instalacjach przemysłowych. Dzięki nim możliwe jest bezpieczne prowadzenie przewodów w sposób uporządkowany, co zapobiega ich uszkodzeniom, wibracjom i przecieraniu się podczas pracy. Uchwyty te są powszechnie stosowane w maszynach budowlanych, rolniczych, przemysłowych, transportowych i wszędzie tam, gdzie przewody hydrauliczne narażone są na ruch, ciśnienie i drgania.

Dlaczego uchwyty do przewodów hydraulicznych są tak pomocne?

Uchwyty hydrauliczne pełnią niezwykle ważną funkcję w układach hydrauliki siłowej – zapewniają stabilność, bezpieczeństwo i estetykę instalacji. Odpowiednie zamocowanie przewodów pozwala utrzymać je w jednym miejscu, zapobiega nadmiernemu wyginaniu się i chroni przed uszkodzeniami wynikającymi z drgań czy tarcia o elementy konstrukcji maszyny. Zastosowanie uchwytów: zwiększa trwałość przewodów, redukuje hałas i drgania w układzie, ułatwia serwis i konserwację, poprawia estetykę oraz bezpieczeństwo instalacji. Dzięki nim przewody są prowadzone w sposób uporządkowany, co minimalizuje ryzyko awarii i nieszczelności układu hydraulicznego.

Budowa i sposób montażu uchwytów hydraulicznych

Każdy uchwyt do przewodów hydraulicznych składa się z kilku podstawowych elementów: dolnej części (bazy), górnej części (docisku) oraz metalowych płytek montażowych. Dolna część uchwytu jest przystosowana do przyspawania do konstrukcji maszyny lub ramy, co zapewnia trwałe i stabilne zamocowanie. Po przyspawaniu dolnej części możliwe jest nałożenie przewodu hydraulicznego i przymocowanie go za pomocą górnej płytki uchwytu, która dociska przewód, zapewniając jego stabilność i bezpieczeństwo. Taka konstrukcja umożliwia łatwy montaż i demontaż przewodów w razie potrzeby serwisowej, a jednocześnie zapewnia wyjątkową trwałość połączenia. Uchwyty Hydron wykonane są z wysokiej jakości materiałów – najczęściej z tworzywa odpornego na oleje hydrauliczne i temperaturę, z wzmocnieniem metalowym lub stalowym. W zależności od potrzeb, dostępne są modele jedno- i wieloprzewodowe, a także różne średnice dopasowane do typowych węży hydraulicznych.

Zastosowanie uchwytów do przewodów hydraulicznych

Uchwyty te znajdują zastosowanie w: maszynach budowlanych (koparkach, ładowarkach, walcach, wozidłach), maszynach rolniczych i leśnych, urządzeniach przemysłowych i produkcyjnych, pojazdach specjalistycznych i liniach technologicznych. Dzięki solidnemu mocowaniu przewody hydrauliczne są chronione przed uszkodzeniami mechanicznymi, co przekłada się na dłuższą żywotność całego systemu hydraulicznego.

Certyfikowane uchwyty do rur i przewodów

Certyfikowane uchwyty do rur i przewodów hydraulicznych dostępne w ofercie Hydron to wysokiej jakości elementy mocujące, produkowane zgodnie z normą DIN 3015. Ich precyzyjna konstrukcja i solidne wykonanie zapewniają trwałość, stabilność oraz bezpieczeństwo montowanych przewodów, nawet w najbardziej wymagających warunkach pracy. Uchwyty te są stosowane w instalacjach przemysłowych, układach hydrauliki siłowej, pneumatyce, energetyce oraz budowie maszyn. Jakość potwierdzona certyfikatami Hydron. Każdy produkt dostępny w ofercie Hydron — w tym uchwyty do rur i przewodów — spełnia restrykcyjne normy jakości oraz posiada stosowne certyfikaty i dopuszczenia potwierdzające zgodność z obowiązującymi przepisami i wymaganiami technicznymi. Hydron wdrożył system zarządzania jakością ISO, który gwarantuje pełną kontrolę procesu dostaw, magazynowania i dystrybucji komponentów hydraulicznych. Dzięki temu klienci mają pewność, że otrzymują produkt: wykonany z materiałów najwyższej jakości, zgodny z normami DIN 3015, ISO 9001, o potwierdzonej trwałości, odporności na drgania i korozję, objęty gwarancją jakości i wsparciem technicznym zespołu Hydron. Hydron, jako autoryzowany dostawca elementów hydrauliki siłowej, udostępnia na swojej stronie pełen zestaw dokumentów potwierdzających jakość produktów: deklaracje zgodności, certyfikaty materiałowe oraz certyfikaty systemu jakości ISO. Są one dostępne na stronie: https://www.sklep.hydron.com.pl/certyfikaty-hydron

Mocowanie rurek hydraulicznych

Mocowanie rurek hydraulicznych to niezwykle istotny element każdej instalacji hydrauliki siłowej. Odpowiedni sposób mocowania zapewnia stabilność przewodów, eliminuje drgania i chroni całą instalację przed uszkodzeniami mechanicznymi oraz przeciekami. W sklepie dostępne są wysokiej jakości uchwyty i obejmy do rur, które umożliwiają solidne, bezpieczne i estetyczne mocowanie rurek hydraulicznych w różnego rodzaju systemach przemysłowych i maszynach. Czym jest mocowanie rurek hydraulicznych ? Pod pojęciem mocowania rurek hydraulicznych kryją się wszystkie elementy służące do stabilizacji i prowadzenia rur oraz przewodów sztywnych i elastycznych w układach hydraulicznych. Dzięki nim przewody nie przemieszczają się podczas pracy, nie drgają i nie są narażone na tarcie o elementy konstrukcyjne maszyny. Najczęściej do tego celu stosuje się uchwyty hydrauliczne, obejmy montażowe oraz specjalne systemy mocowań, które wykonane są z materiałów odpornych na działanie olejów, smarów, wysokich temperatur i czynników zewnętrznych. Nieprawidłowo zamocowane rurki hydrauliczne mogą prowadzić do szeregu problemów eksploatacyjnych – od zwiększonego hałasu i wibracji, aż po mikropęknięcia przewodów czy nieszczelności. Dlatego odpowiednie mocowanie to nie tylko kwestia estetyki instalacji, ale przede wszystkim bezpieczeństwa i niezawodności pracy całego układu. Poprawne rozmieszczenie uchwytów eliminuje naprężenia, ogranicza ryzyko uszkodzenia rur oraz zmniejsza wpływ drgań na złącza i elementy połączeniowe.
