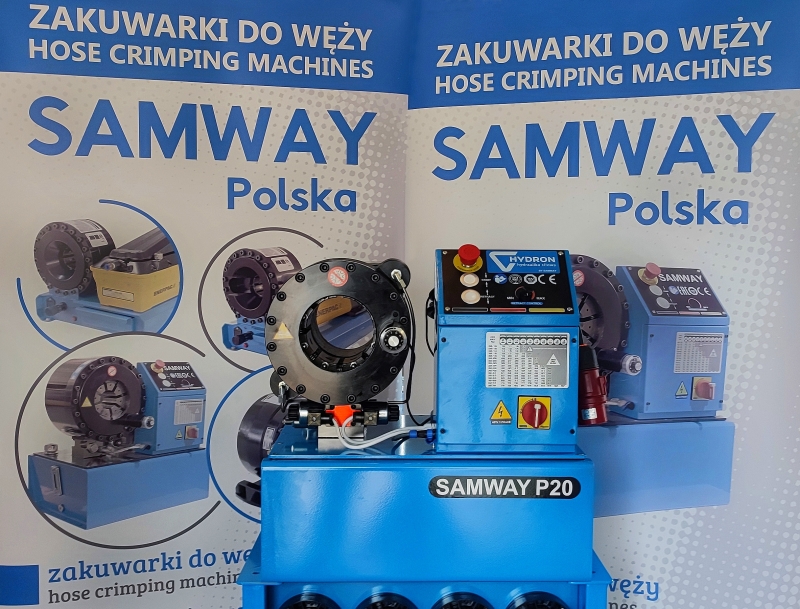

Instrukcja obsługi zakuwarki SAMWAY P20Q

Zakuwanie węża

Pierwsze zakucie krok po kroku

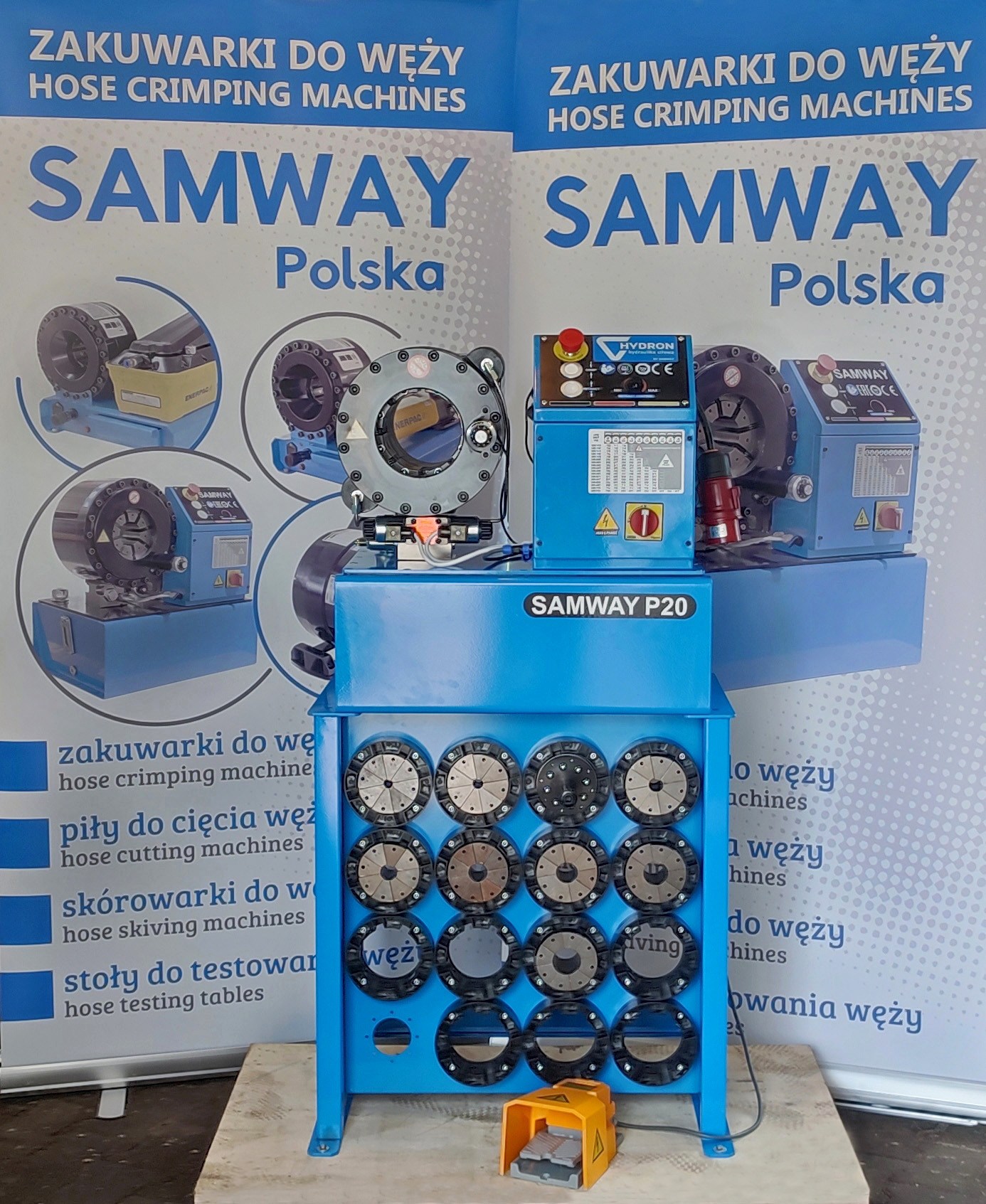

Po podłączeniu zakuwarki do źródła zasilania (wtyczka 5 bolcowa 16A - zasilanie 3 fazowe) uruchamiamy maszynę przy pomocy czerwonego włącznika. Ważne: obroty wirnika silnika muszą być skierowane w prawą stronę dla poprawnego działania pompy zasysającej olej. W przypadku lewych obrotów należy zamienić fazy wewnątrz wtyczki. Pod spodem maszyny znajduje się stół w którym są osadzone szczęki. W modelu P20Q posiadamy następujące rozmiary szczęk zaciskowych : 14,16,19,22,26,30,34,39,45. Podane wymiary szczęk określają nam ich wewnętrzny rozmiar średnic po zaciśnięciu. W prezentowanym filmie instruktażowym użyto węża DN6 1SN (średnica wewnętrzna węża 6 mm - wąż jedno oplotowy.

Dobór szczęk

W celu poprawnego doboru szczęk sprawdzamy w ORIENTACYJNEJ TABELI ZACISKANIA na jaką średnicę mamy zakuć wąż. W pionowej rubryce mamy podane średnice wewnętrzne węża zaczynające się od 5 mm 3/16 cala do 50 mm 2 cali. Pozioma część tabeli prezentuje nam rodzaje węży zaczynające się od węży cienkościennych kończąc na wężach 4-oplotowych. Dobierając odpowiednie szczęki do zakuwanego węża kierujemy się zasadą: SZUKAMY NAJBARDZIEJ ZBLIŻONYCH ROZMIAREM SZCZĘK DO ZAKUWNEJ ŚREDNICY W/G ORIENTACYJNEJ TABELI ZACISKANIA. Wykorzystane szczęki muszą być zawsze mniejsze od parametru podanego w orientacyjnej tabeli zaciskania. W przypadku węża DN6 1SN zakucie w/g tabeli wynosi 15, 7mm. Zatem stosujemy szczęki numer 14 bowiem kolejne po nich są w rozmiarze 16 i są za duże. W następnej kolejności ustawiamy żądaną wartość przy pomocy mikrometru. Pamiętaj osadzając jakiekolwiek szczęki mikrometr musi być wyzerowany. Przekręcając pokrętłem mikrometru w prawą stronę ustawiamy wartość 1,70 mm. ( rozmiar szczęk 14 + 1,7 = 15,7 mm). Kolejno osadzamy wąż z tulejką w której znajduje się łącznik i przystępujemy do pierwszego zakucia. Osadzając wąż do zakucia pamiętaj aby tulejka była trochę schowana w szczękach którymi zagniatasz tulejkę. Naciskając przycisk zamykania szczęk zagniatamy tulejkę. Po pierwszym zakuciu pojawi nam się karb, który należy zniwelować poprzez powtórne zakucie. Na samym końcu należy wyzerować za pomocą pokrętła mikrometr. Kolejno zacisnąć do samego końca szczeki. Osadzić klucz szybkiego demontażu. Otworzyć przy pomocy przycisku szczęki i wydobyć je z wnętrza.
