Instrukcja obsługi zakuwarki P20AP

wróć do : zakuwarka pneumatyczna SAMWAY P20AP

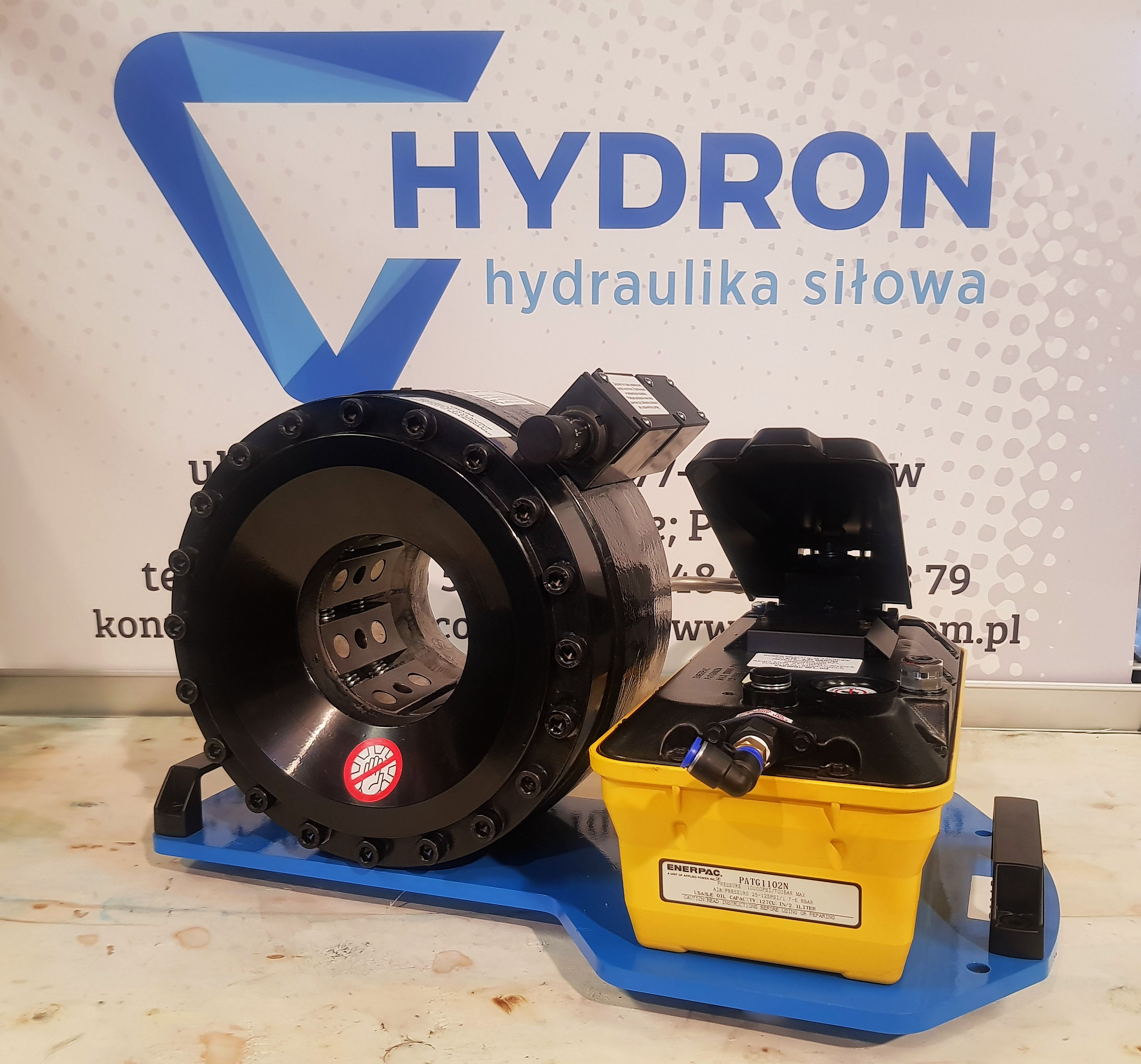

Instrukcja obsługi zakuwarki pneumatycznej SAMWAY P20AP

Zakuwanie węża na zakuwarce P20AP krok po kroku - obsługa zakuwarki pneumatycznej.

Zakładanie i wyjmowanie szczęk zakuwarka P20AP

Ustawienie mikrometru zakuwarka P20AP

Porada: Używając pokrętła mikrometru staraj się przede wszystkim aby nie przekręcać mikrometru poniżej wartości zero. Wydmuchuj sprężonym powietrzem okolice pokrętła w celu usunięcia nagromadzonego osadu. Czystość mikrometru zapobiega jego awarii.

Zakuwanie węża zakuwarka P20AP

Porada: Podczas pierwszego zakucia musisz wiedzieć jaki to wąż. Na wężach znajdują się oznaczenia ich parametrów. Jeśli nie potrafisz odczytać wartości na wężu po pierwsze zmierz za pomocą suwmiarki wewnętrzną średnicę węża. Następnie ustal wzrokowo ile posiada wewnątrz uzwojeń stalowych tzw. oplotów. Kolejno dobierz odpowiednią tulejkę oraz łącznik do węża. Następnie sprawdź w orientacyjnej tabeli zakuwania na jaki wymiar ma zostać zakuty wąż.

Przykład: Wąż DN 10 mm ( 3/8 cala) 2SN - wąż dwuoplotowy. Znając parametry węża szukamy w orientacyjnej tabeli zaciskania wartość na jaką mamy zakuć wąż. W przypadku węża DN 10 2SN w tabeli odczytujemy wartość 20,6 mm. Następnie dobieramy najbardziej zbliżone szczęki do parametru 20,6 mm stosując zasadę, że rozmiar szczęk musi być mniejszy od wartości 20,6 mm. W tym przypadku są to szczęki o rozmiarze 19 mm. Kolejno stosując proste działanie matematyczne tzn. 20,6 mm - 19 mm = 1,6 mm. Różnica po odjęciu tych wartości daje nam parametr jaki mamy ustawić na mikrometrze czyli w tym przypadku 1,6 mm. Po założeniu szczęk numer 19 i ustawieniu na mikrometrze wartości 1,6 mm przystępujemy do zakucia węża. Pamiętaj aby zakuć tulejkę na wężu dwukrotnie. Podczas pierwszego zakucia powstaje karb na tulejce, który musimy zniwelować poprzez kolejne zakucie. Czynność tą wykonujemy poprzez obrócenie tulejki na wężu tak aby szczeki docisnęły w tym miejscu powstały karb

Odpowietrzenie pompki zakuwarka P20AP

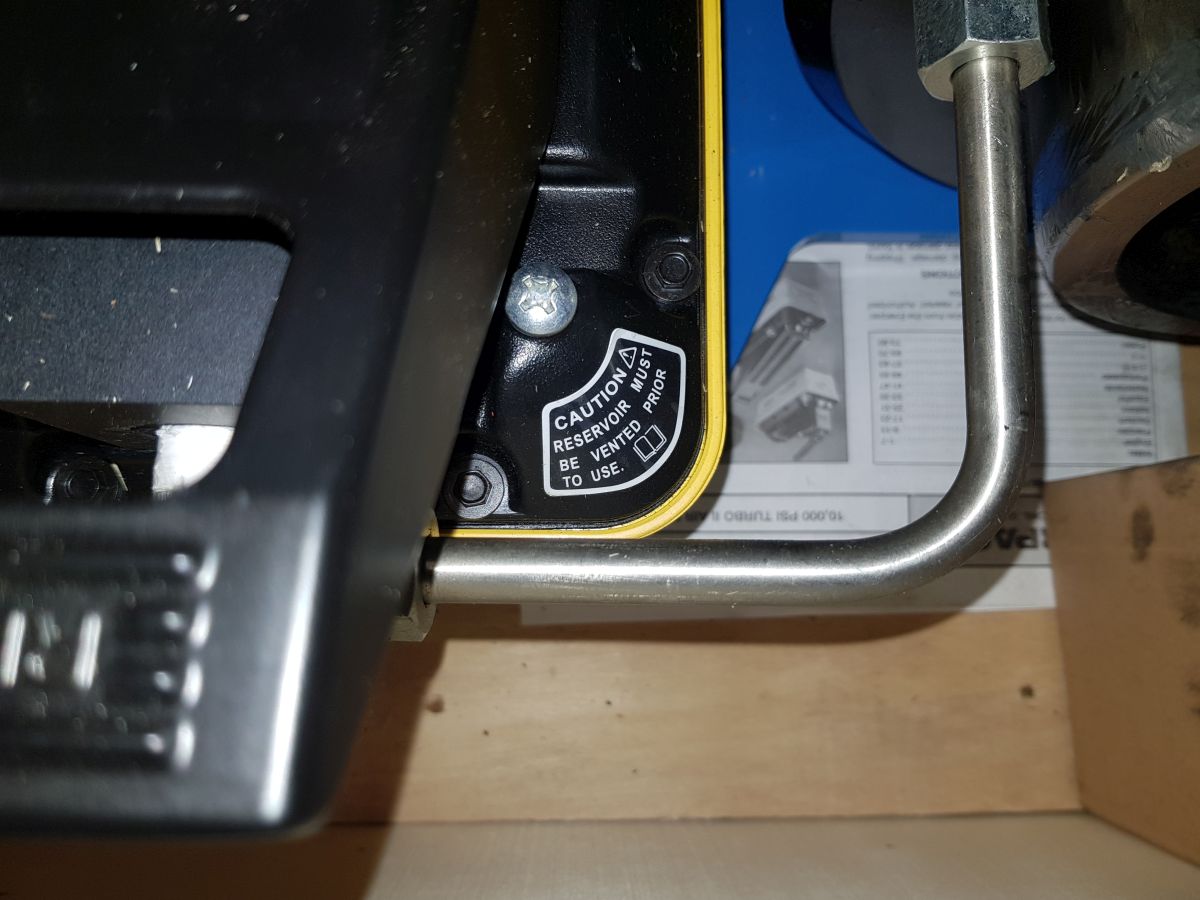

Porada: Zakuwarkę pneumatyczną odpowietrzamy przed zakuciem węża. Na zbiorniku oleju należy odszukać śrubę wkręcaną za pomocą śrubokręta krzyżakowego. Znajduje się tam napis. " CAUTION RESERVOIR MUST BE VENTED PRIOR TO USE". Napis ten informuje: Uwaga Zbiornik musi zostać odpowietrzony przed użyciem. Bardzo ważne pompa pracuje w zakresie od 2,76 - 8,27 barów. Producent zaleca zamontować regulator ciśnienia powietrza i smarownicę ENERPAC RFL-102. Główną przyczyną rozszczelnienia zbiornika oleju jest niesprawna sprężarka, która podaje zbyt duże ciśnienie lub nie potrafi utrzymać stałego ciśnienia. W takim przypadku może pojawić się ubytek oleju spod uszczelki zbiornika lub korka odpuszczającego zwolnienie głowicy.
