Instrukcja obsługi zakuwarki ręcznej P16HPZ

Ręczna prasa do zaciskania węzy hydraulicznych - SAMWAY P16HPZ. Zakuwarka P16HPZ to przenośna ( mobilna ) prasa przeznaczona do zaciskania węży hydraulicznych do rozmiaru DN25 2SN. Maksymalny rozmiar wewnętrzny zaciskanego węża to 25mm (1") z dwoma oplotami stalowymi. Maksymalna średnica zaciskanego węża po zewnątrz to 45mm. Zakuwarka jest kompletna, skręcona, zalana olejem i gotowa do natychmiastowej pracy. Ten model ze względu na swoje mała wymiary jest modelem idealnym do pracy mobilnej ( pracy w terenie ), prasa umożliwia zaciskanie węży bezpośrednio na maszynie bez konieczności demontażu węża. Sama głowica jest bardzo lekka i waży około 15kg, dodatkowa rączka z uchwytem umożliwia jej bardzo łatwe przenoszenie.

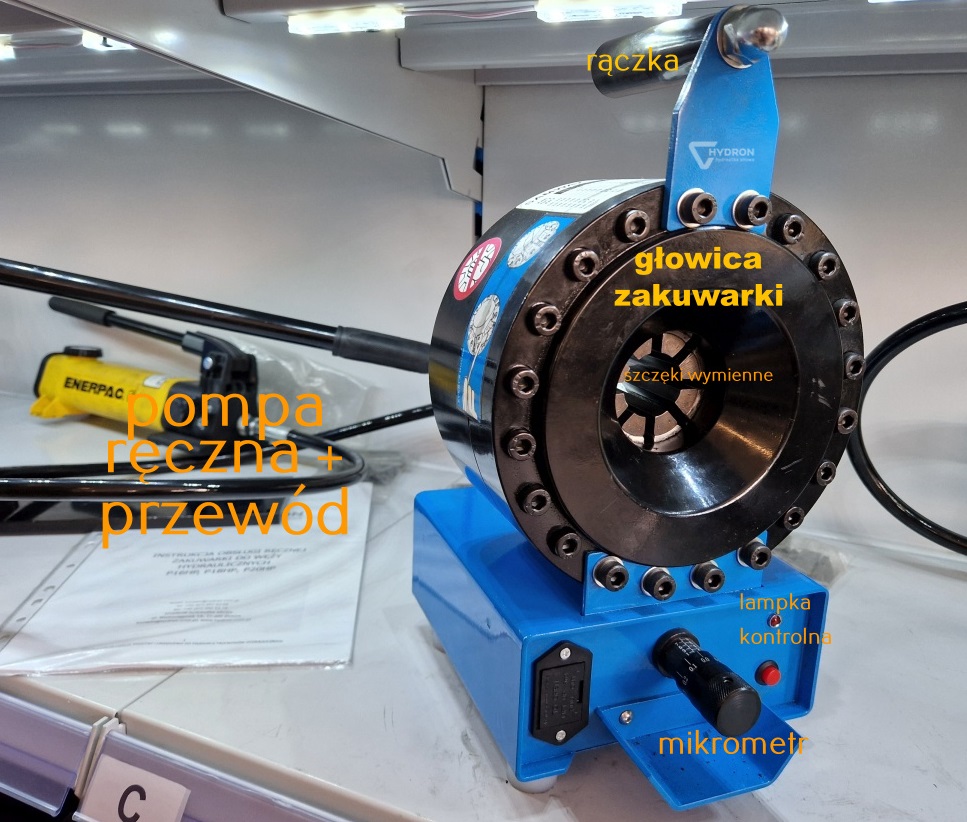

W skład zestawu wchodzi :

• głowica zakuwarki z wygodnym uchwytem
• przewód łączący głowicę z pompą
• pompa ręczna enerpac P142 ( dwustopniowa pompa ręczną )
• 8 kompletów szczek zaciskowych

Instrukcja obsługi prasy

Prasa posiada w zestawie dokumentację techniczną :

• instrukcję zakuwarki w języku polskim, angielskim
• deklarację zgodności CE
• tabelę zaciskania węży hydraulicznych
• instrukcję oraz wykaz części zamiennych do pompy enerpac.

Jak zaciskać na zakuwarce ?

Tutaj znajdziesz ogólne filmy dotyczące szkolenia z zakuwania węży hydraulicznych

1. patrzymy na tabelę zaciskania i sprawdzamy na jaką średnicę musimy zacisnąć tulejkę na wybranej średnicy węża

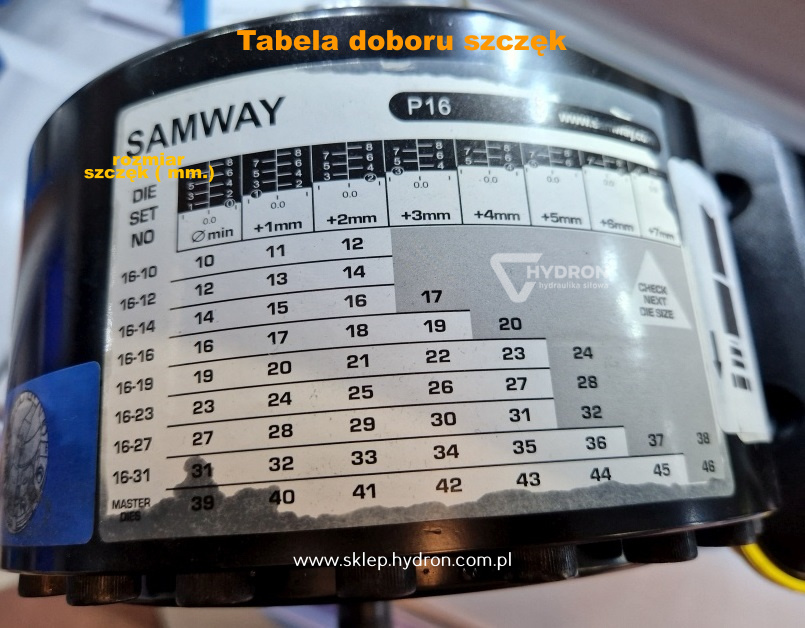

2. na zakuwarce patrzymy na tabelę ze szczekami i dobieramy odpowiednie szczeki ( najbardziej zbliżone do wymiaru , który chcemy osiągnąć )

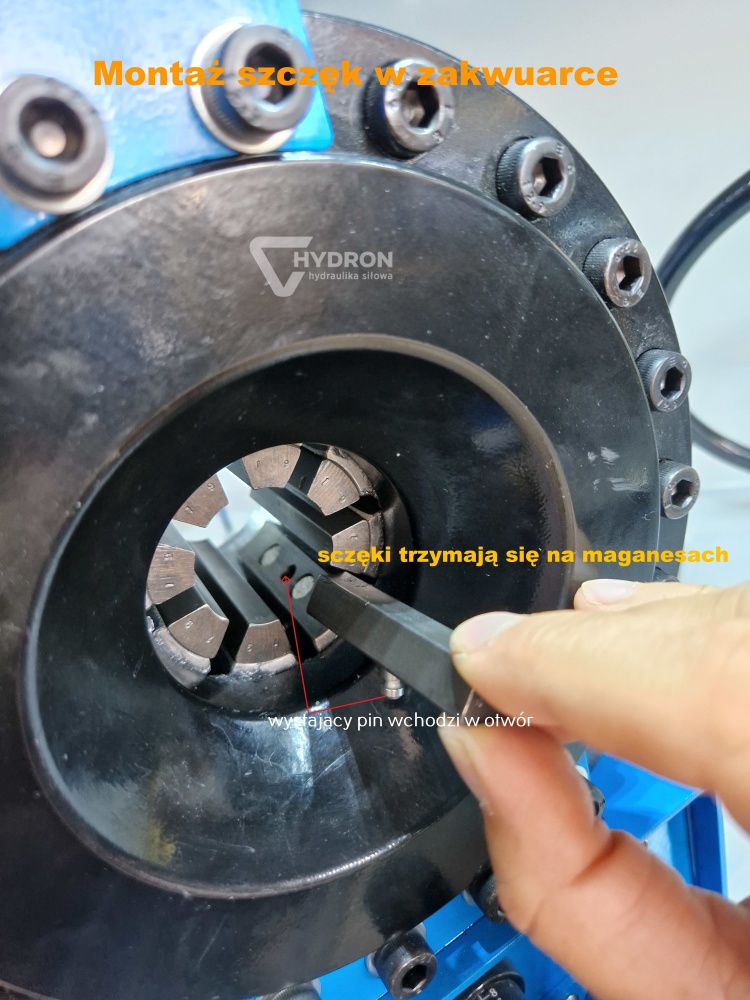

3. Montujemy szczeki zaciskowe w głowicy ( szczeki trzymają się na magnesie )

4. Ustawiamy średnicę na mikrometrze.  Tutaj opisano dokładnie temat : ustawiania średnicy zaciskania ( bliźniaczy model zakuwarki ręcznej P16HP ).

Zestaw do zakuwania węży hydraulicznych

Wraz z zakuwarkami oferujemy również zestawy końcówek i węży przeznaczonych do zaciskania węży ( pakiety startowe ) Posiadamy różnego rodzaju pakiety dostosowane do rozmiaru zakuwarki.

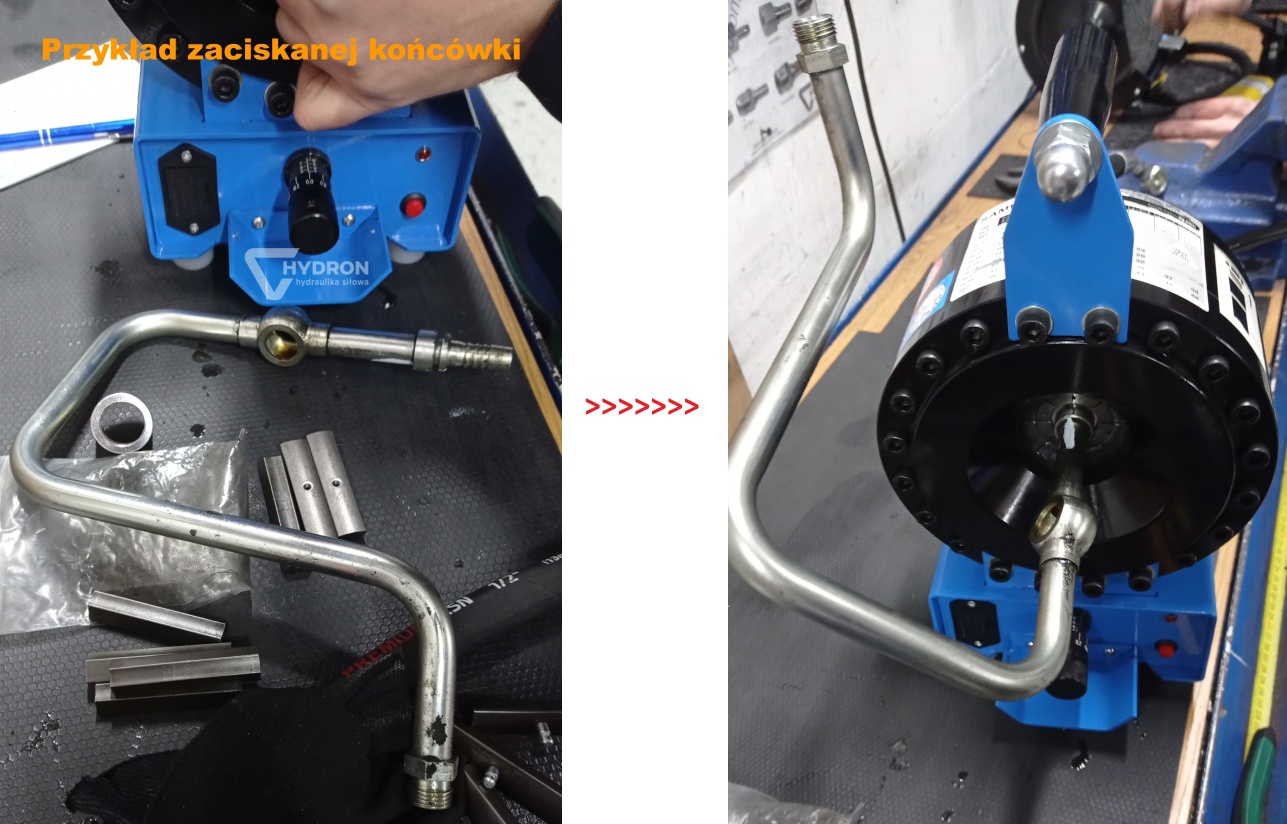

Przykład możliwości zakuwarki ręcznej
