Jak określić prawidłowo kąt skręcenia końcówki przewodu hydraulicznego.

Precyzyjne określenie kąta skręcenia końcówki hydraulicznej jest bardzo istotne. Na tej stronie przedstawiamy praktyczne informacje i wskazówki, które ułatwią dopasowanie kąta skręcenia węży hydraulicznych do wymaganych specyfikacji technicznych.

Jak określić kąt skręcenia końcówki hydraulicznej ?

Kąt skręcenia końcówki hydraulicznej to istotny parametr, który należy wziąć pod uwagę podczas montażu przewodów hydraulicznych. Precyzyjne określenie kąta skręcenia ma kluczowe znaczenie dla prawidłowego działania układu hydraulicznego, zwłaszcza w sytuacjach, gdzie przewód ma końcówki ustawione pod różnymi kątami.

Dlaczego kąt skręcenia jest ważny ?

1. Prawidłowe dopasowanie elementów: Końcówki hydrauliczne muszą być precyzyjnie ustawione względem siebie, aby przewód mógł być bezpiecznie i szczelnie zamontowany w systemie.
2. Zapobieganie naprężeniom: Nieprawidłowe ustawienie końcówek może prowadzić do nadmiernego naprężenia przewodu, co zwiększa ryzyko uszkodzeń.
3. Efektywność pracy systemu: Odpowiednie ustawienie zapewnia optymalny przepływ medium i minimalizuje ryzyko wycieków.

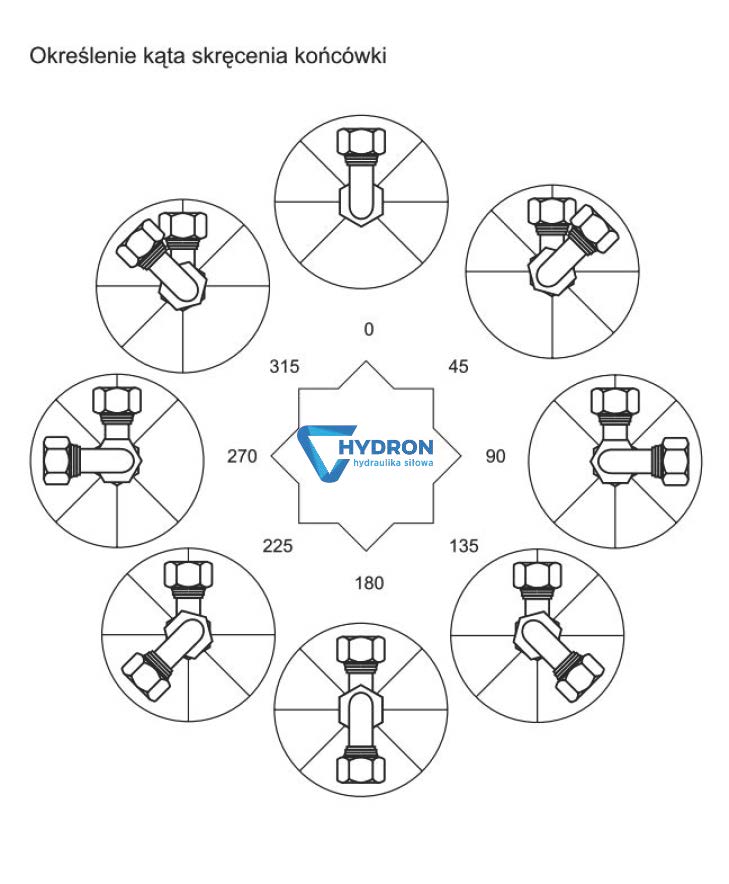

Jak zmierzyć kąt skręcenia końcówki hydraulicznej?

Pomiar kąta skręcenia końcówki hydraulicznej można przeprowadzić w kilku prostych krokach:

1. Przygotowanie przewodu: Umieść przewód hydrauliczny na płaskiej powierzchni. Upewnij się, że końcówki są skierowane w odpowiednie strony.

2. Wykorzystanie wzorców kątowych: Porównaj ustawienie końcówek z odpowiednim wzorcem kątowym (np. kątomierz hydrauliczny). Typowe kąty ustawienia to 45°, 90°, 135° i inne, zależne od zastosowania.

3. Oznaczenie punktów orientacyjnych: Oznacz na przewodzie dwa punkty odniesienia: jedną końcówkę ustaw jako punkt „0”, a drugą porównaj do wskazanej skali kąta.

4. Dokładność pomiaru: Upewnij się, że pomiar jest przeprowadzany na płaskiej powierzchni bez naprężeń przewodu.

Przykładowe zastosowanie różnych kątów skręcenia

• 45°: Najczęściej stosowane w przewodach o niewielkich promieniach gięcia.
• 90°: Popularne w instalacjach z ograniczoną przestrzenią.
• 180°: Stosowane, gdy przewód musi wracać w kierunku przeciwnym do początkowego punktu.

Produkty w Hydron dostosowane do różnych kątów

W sklepie Hydron oferujemy szeroki wybór końcówek hydraulicznych o różnych kątach, w tym:

• Końcówki pod kątem 45° i 90° dla przewodów wysokociśnieniowych.
• Końcówki metryczne, calowe i specjalistyczne.
• Komplety przewodów hydraulicznych dopasowane do indywidualnych potrzeb.
