Gwint 1/8 NPT – charakterystyka, rozpoznanie i zastosowanie

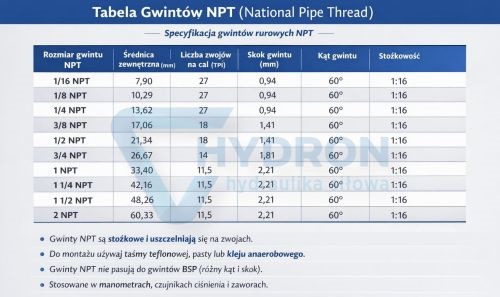

Gwint 1/8 NPT (National Pipe Taper) to stożkowy gwint rurowy stosowany głównie w instalacjach hydraulicznych i pneumatycznych, gdzie wymagane jest szczelne połączenie bez dodatkowych uszczelek. Skrót NPT oznacza „National Pipe Tapered”, co wskazuje na charakterystyczne zwężanie się średnicy gwintu w kierunku końca złącza. Dzięki temu przy dokręceniu elementy klinują się, tworząc szczelne połączenie. Wersja 1/8 NPT ma 28 zwojów na cal (TPI) i średnicę zewnętrzną około 9,7 mm, co potwierdza tabela wymiarów gwintów rurowych.

Rozpoznanie gwintu 1/8 NPT

Gwint 1/8 NPT można rozpoznać po:

• stożkowym kształcie – średnica maleje ku końcowi,

• drobnym skoku – 28 zwojów na cal,

• średnicy zewnętrznej w zakresie około 9,3–9,7 mm,

• charakterystycznym kształcie wierzchołków gwintu pod kątem 60°.
  Do jego identyfikacji można użyć suwmiarki oraz przymiaru gwintów calowych, aby potwierdzić stożkowy profil i ilość zwojów.

Zastosowanie gwintu 1/8 NPT

Gwinty NPT znajdują zastosowanie tam, gdzie wymagana jest odporność na wysokie ciśnienie i szczelność bez konieczności stosowania dodatkowych uszczelek. Gwint 1/8 NPT stosuje się m.in. w:

• hydraulice siłowej (czujniki ciśnienia, manometry, przyłącza testowe),

• pneumatyce (złącza do przewodów sprężonego powietrza, siłowniki),

• instalacjach paliwowych i olejowych,

• układach chłodzenia i smarowania maszyn.

Dlaczego warto wybrać elementy z gwintem 1/8 NPT w sklepie Hydron?

Sklep Hydron oferuje szeroki wybór złącz, adapterów i korków z gwintem 1/8 NPT wykonanych z wysokiej jakości stali lub mosiądzu, zapewniających trwałość i szczelność połączeń nawet w trudnych warunkach przemysłowych. Dzięki bogatemu doświadczeniu w hydraulice siłowej oraz certyfikowanemu systemowi jakości ISO, Hydron gwarantuje produkty spełniające wymagania profesjonalnych użytkowników.

Parametry techniczne gwintu 1/8 NPT:

• Typ gwintu: NPT (stożkowy)

• Średnica zewnętrzna: ok. 9,7 mm

• Skok: 28 zwojów/cal

• Kąt wierzchołkowy: 60°

• Norma: ANSI/ASME B1.20.1

Zamów elementy z gwintem 1/8 NPT w sklepie Hydron i zyskaj pewność szczelnych, trwałych połączeń w swoich instalacjach hydraulicznych i pneumatycznych.

Gwint 1/8 NPT – wymiary w praktyce

Prawidłowe określenie wymiarów gwintu 1/8 NPT ma kluczowe znaczenie przy doborze elementów instalacji. Oznaczenie „1/8” nie odnosi się bezpośrednio do średnicy mierzonej suwmiarką, dlatego sam pomiar średnicy zewnętrznej gwintu nie jest wystarczający do jego identyfikacji. Gwint 1/8 NPT posiada określoną liczbę zwojów na cal oraz charakterystyczny stożkowy kształt, który odróżnia go od gwintów BSP czy metrycznych. Z tego względu przy identyfikacji zaleca się korzystanie z tabel wymiarowych oraz porównanie skoku i kąta zarysu gwintu.

Różnice między gwintem 1/8 NPT a innymi standardami

Jednym z najczęstszych błędów jest mylenie gwintu 1/8 NPT z gwintem BSP o podobnej średnicy. Pomimo zbliżonych wymiarów zewnętrznych, różnice w kącie zarysu oraz sposobie uszczelniania powodują, że gwinty te nie są ze sobą kompatybilne. Gwint 1/8 NPT uszczelnia się na zwoju, natomiast gwinty BSP cylindryczne wymagają uszczelnienia na czole połączenia. Próba połączenia tych dwóch standardów może prowadzić do nieszczelności lub uszkodzenia elementów instalacji.

Pozostałe produkty i elementy instalacji

Elementy z gwintem 1/8 NPT są najczęściej stosowane w połączeniu z armaturą pomiarową oraz złączkami hydraulicznymi. W praktyce instalacyjnej gwint ten spotykany jest w manometrach, czujnikach ciśnienia, a także w adapterach gwintowych, które umożliwiają przejście pomiędzy różnymi standardami gwintów. Uzupełnieniem instalacji są również uszczelnienia do gwintów, takie jak taśmy i pasty, które wspomagają prawidłowe uszczelnienie połączenia stożkowego.

FAQ – najczęstsze pytania o gwint 1/8 NPT

Jakie są wymiary gwintu 1/8 NPT?

Gwint 1/8 NPT posiada określoną średnicę zewnętrzną, stożkowy kształt oraz stałą liczbę zwojów na cal. Do jego identyfikacji najlepiej korzystać z tabel wymiarowych oraz wzorników gwintów.

Czy gwint 1/8 NPT jest gwintem stożkowym?

Tak, gwint NPT jest gwintem stożkowym i uszczelnia się na zwoju, bez uszczelnienia na czole połączenia.

Czy gwint 1/8 NPT można łączyć z BSP?

Nie, gwinty NPT i BSP różnią się kątem zarysu oraz sposobem uszczelniania, dlatego nie są ze sobą kompatybilne.

Jak uszczelnić gwint 1/8 NPT?

Do uszczelnienia stosuje się taśmę PTFE lub pastę uszczelniającą przeznaczoną do gwintów stożkowych.

Gdzie najczęściej spotyka się gwint 1/8 NPT?

Gwint ten występuje najczęściej w manometrach, czujnikach, zaworach oraz instalacjach hydraulicznych i pneumatycznych o mniejszych średnicach.
