Uszkodzenie frontowego talerza w zakuwarce elektrycznej

Do czego prowadzi niewłaściwa obsługa prasy zaciskowej.

Poniżej o tym dlaczego nie można ustawiać mikrometra poniżej wymiaru zero !

Wymiar zero na mikrometrze oznacza, że szczęki schodzą się całkowicie - cylinder pcha głowicę aż do końca po czym ta dotyka czujnika w mikrometrze a ten wysyła sygnał do elektrozaworu aby do odciąć ( tak aby cylinder nie poruszał się do przodu ). Mikrometrem możemy jedynie dodawać milimetry ( możemy na mikrometrze dodawać nie możemy na mikrometrze ustawiać wartości ujemnej ponieważ może to spowodować uszkodzenie frontowego talerza zakuwarki ) Przy prawidłowej pracy cylinder jest pchany do punktu zero ( całkowitego zejścia się szczęk zaciskowych ) i mikrometr wysyła sygnał aby elektrozawór został odcięty.

Przy ustawieniu mikrometra na wartość ujemną cylinder będzie pchany dalej ( głowica nie dotknie mikrometra wewnątrz i nie otrzyma sygnału do wyłączenia elekrozaworu ) Cylinder będzie pchany dalej a na jego drodze stoi tylko i wyłącznie frontowy talerz głowicy - talerz ten pęknie jeżeli otrzyma zbyt długo nacisk ! To tak jak w przypadku dojechania samochodem do garażu - jeżeli podjedziemy pod garaż i nie zatrzymamy się tylko będziemy dalej cisnąć pedał gazu z pewnością zniszczymy bramę i wjedziemy do środka.

Kiedy przypadek będzie miał miejsce ?

jeżeli ustawimy mikrometr na wartość ujemną
kiedy nie zastosujemy się to instrukcji ( dobierzemy nieodpowiednie szczeki do zaciskanego elementu )

Nie ma możliwości wystąpienia tego zjawiska przy prawidłowej pracy ( zgodnie z instrukcjami ) Prezentowany tutaj przypadek jest ekstremalnie rzadki.

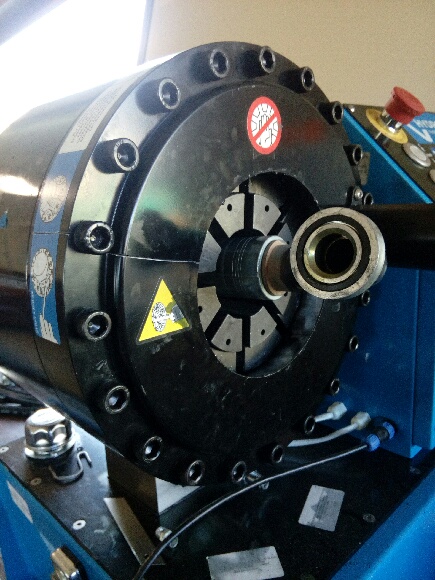

W poniższym przypadku klientowi nie chciało się zmieniać szczęk aby zacisnąć węża ( przypomnę, że szczęki dobieramy do konkretnego rozmiaru węża zgodnie z tabelą zaciskania ) i wpadł na niezbyt mądry pomysł aby ustawić szczęki na wartość ujemną - tak aby zakuwarka zacisnęła na mniejszy wymiar niż szczęki, który byłe zamontowane ) Efektem takiego postępowania było pęknięcie frontowego talerza. Zjawisko zostało dobrze zobrazowane tutaj.

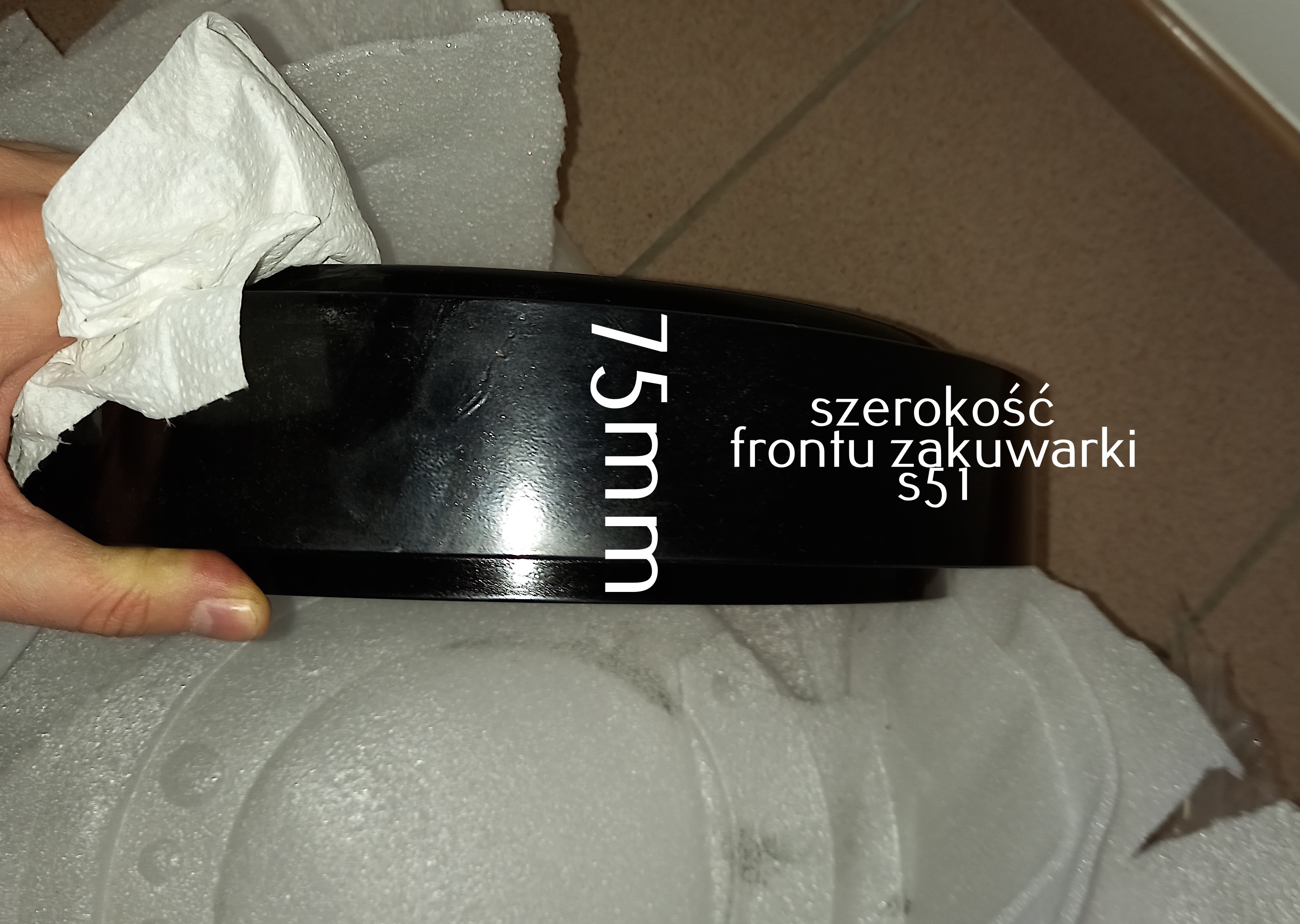

widok na uszkodzony talerz frontowy

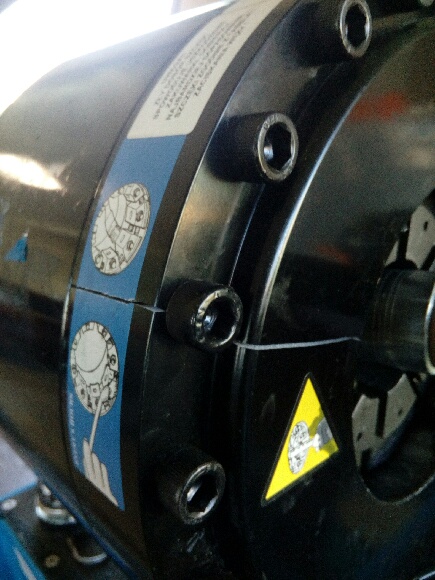

uszkodzenie frontowego talerza głowicy zakuwarki
