Wymiary oringów pod końcówki do przewodów hydraulicznych

Poniżej informacja o tym jakie jest właściwy oring dla danego typu końcówki

O-ringi są kluczowymi elementami których zadaniem jest zapewnienie szczelności połączeń, co jest szczególnie ważne w przypadku węży, które przenoszą płyny pod ciśnieniem. Wybór odpowiednich o-ringów jest istotny dla zapewnienia szczelności.

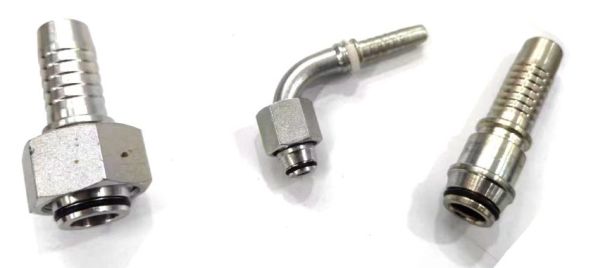

• P51 = DKOL
• P52 = DKOL 90
• P71 = STECKO

Typ końcówki    Wymiar po rurke, Dz;         Rozmiar oringa [mm]
P51, P52                6                                            4x1,5
P51, P52                8                                            6x1,5
P51, P52               10                                           8x1,5
P51, P52               12                                           10x1,5
P51, P52               15                                           13x2
P51, P52               18                                           16x2
P51, P52               20                                           18x2
P51, P52               22                                           20x2
P51, P52               25                                           22x2,5
P51, P52               28                                           26x2
P51, P52               30                                           27x2
P51, P52               35                                           32x2,5
P51, P52               38                                           35x2,5
P51, P52               42                                           37x2,5
P51, P52               42                                           40x2,5
P71                     10                                           10x2
P71                     13                                           13x2,5
P71                      20                                           19x2,5
P71                      25                                           25x2,5
P71                      32                                           33x2,5

Wymiary o-ringów pod końcówki do zaciskania węży mają kluczowe znaczenie dla ich funkcjonalności i bezpieczeństwa. Dokładny dobór odpowiednich rozmiarów oraz materiału zapewnia niezawodność i trwałość połączeń, co jest istotne w każdym systemie hydrauliczno-pneumatycznym. W przypadku wątpliwości warto skorzystać z porad specjalistów, którzy pomogą dobrać najlepsze rozwiązania.

Wymiary O-ringów :

1. Średnica wewnętrzna (ID): To podstawowy wymiar o-ringu, który powinien odpowiadać średnicy zewnętrznej końcówki węża. Dobrze dopasowany o-ring zapobiega wyciekom i utrzymuje ciśnienie w systemie.

2. Grubość (CS): Grubość o-ringu wpływa na jego zdolność do uszczelniania. Zbyt cienki o-ring może nie zapewnić wystarczającej szczelności, natomiast zbyt gruby może być trudny do zamontowania.

3. Materiał: O-ringi są dostępne w różnych materiałach, takich jak gumy NBR, FKM (Viton) czy EPDM. Wybór materiału powinien być uzależniony od rodzaju medium, które będzie transportowane, oraz temperatury pracy.

Jak Dobierać O-ringi ?

Aby dobrać odpowiednie o-ringi, warto kierować się kilkoma wskazówkami:

• Zidentyfikuj średnicę końcówki: Zmierz dokładnie średnicę zewnętrzną końcówki, aby określić odpowiednią średnicę wewnętrzną o-ringu.
• Sprawdź grubość: Wybierz grubość, która zapewni szczelność, ale nie będzie zbyt trudna do zainstalowania.
• Dobierz odpowiedni materiał: Uwzględnij rodzaj medium i warunki pracy, aby materiał o-ringu był odpowiedni.
