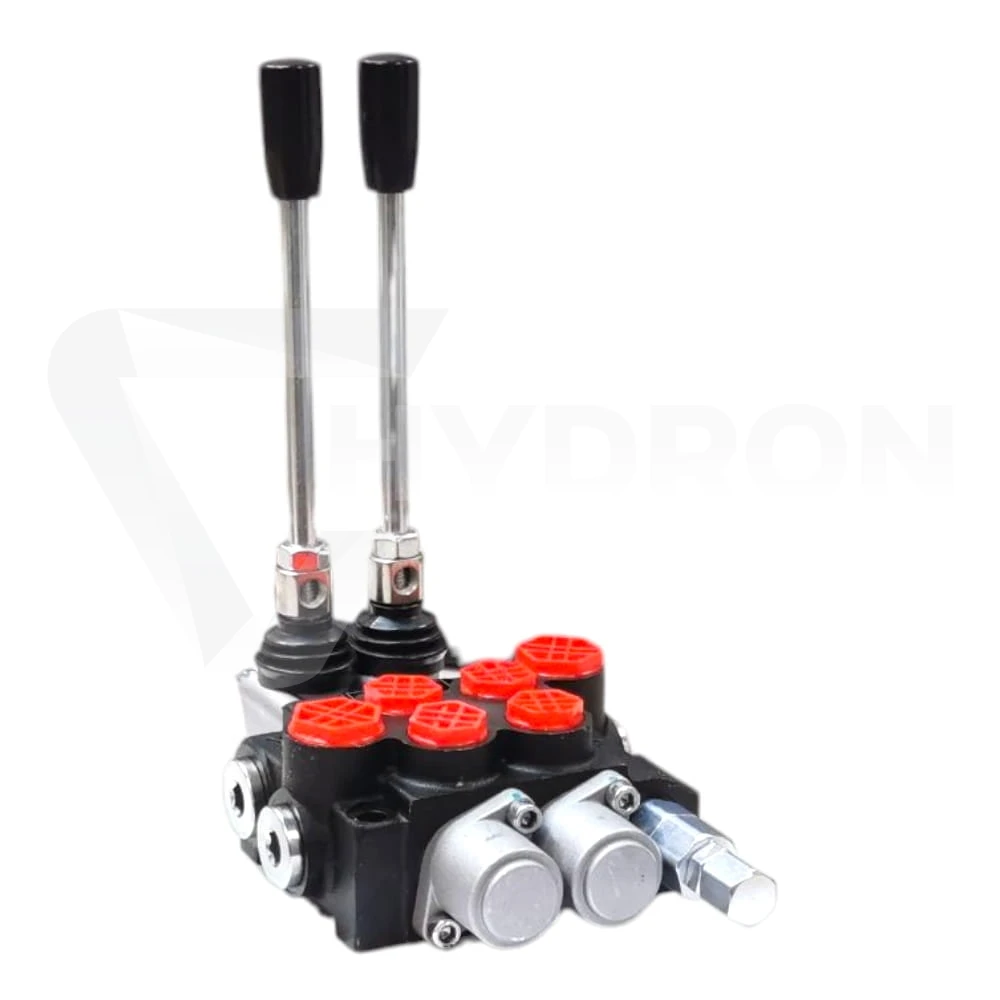

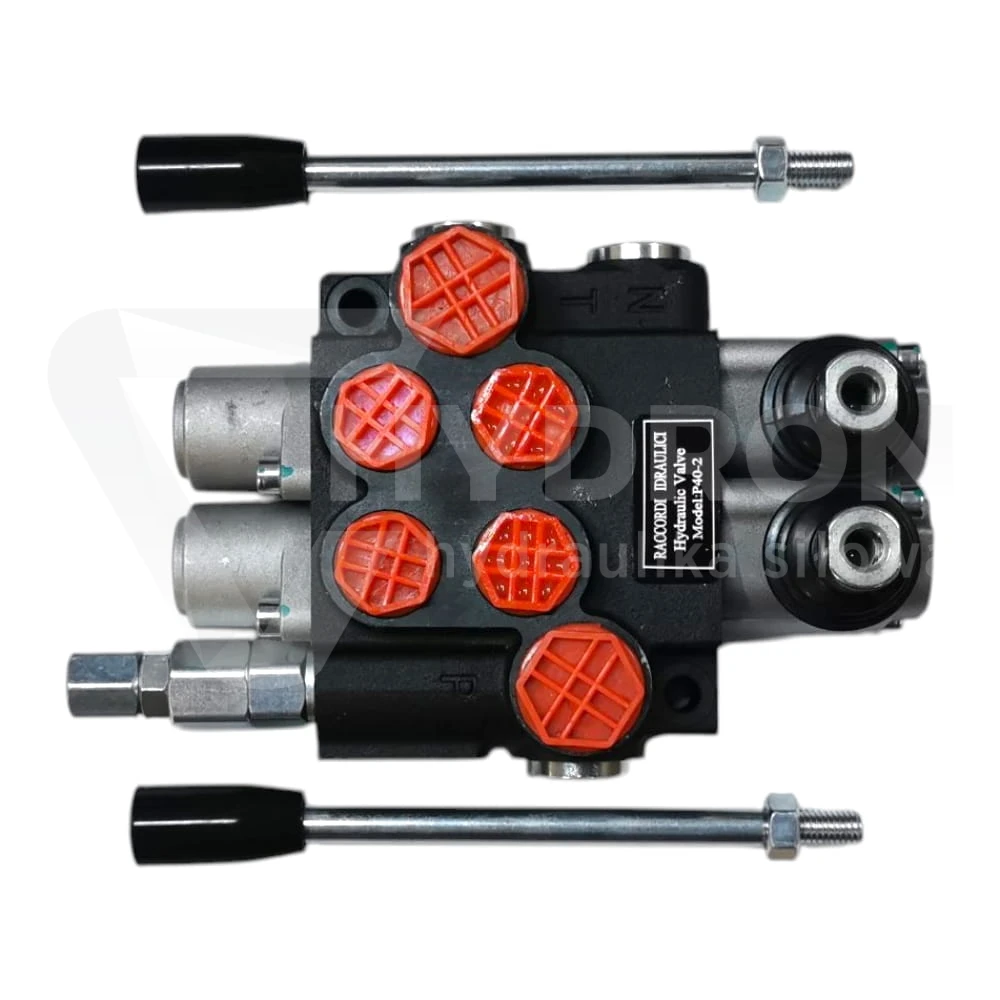

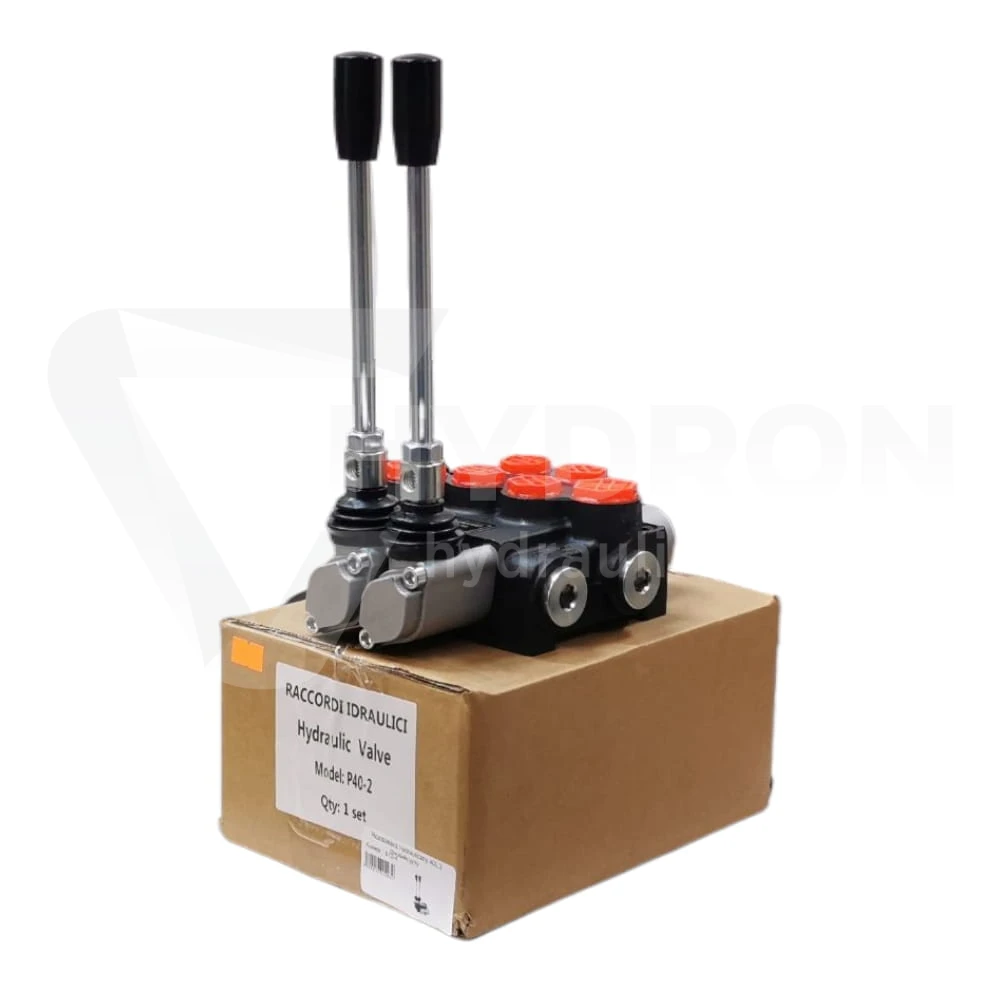

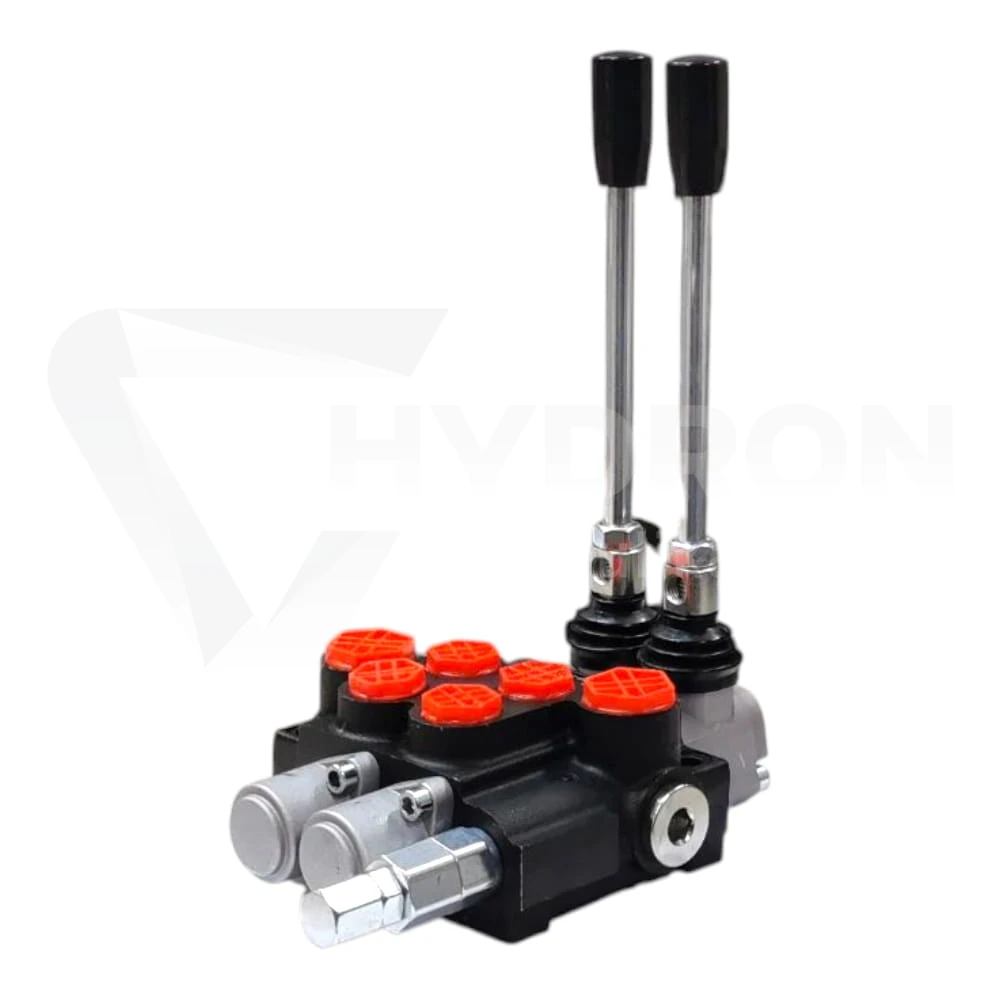

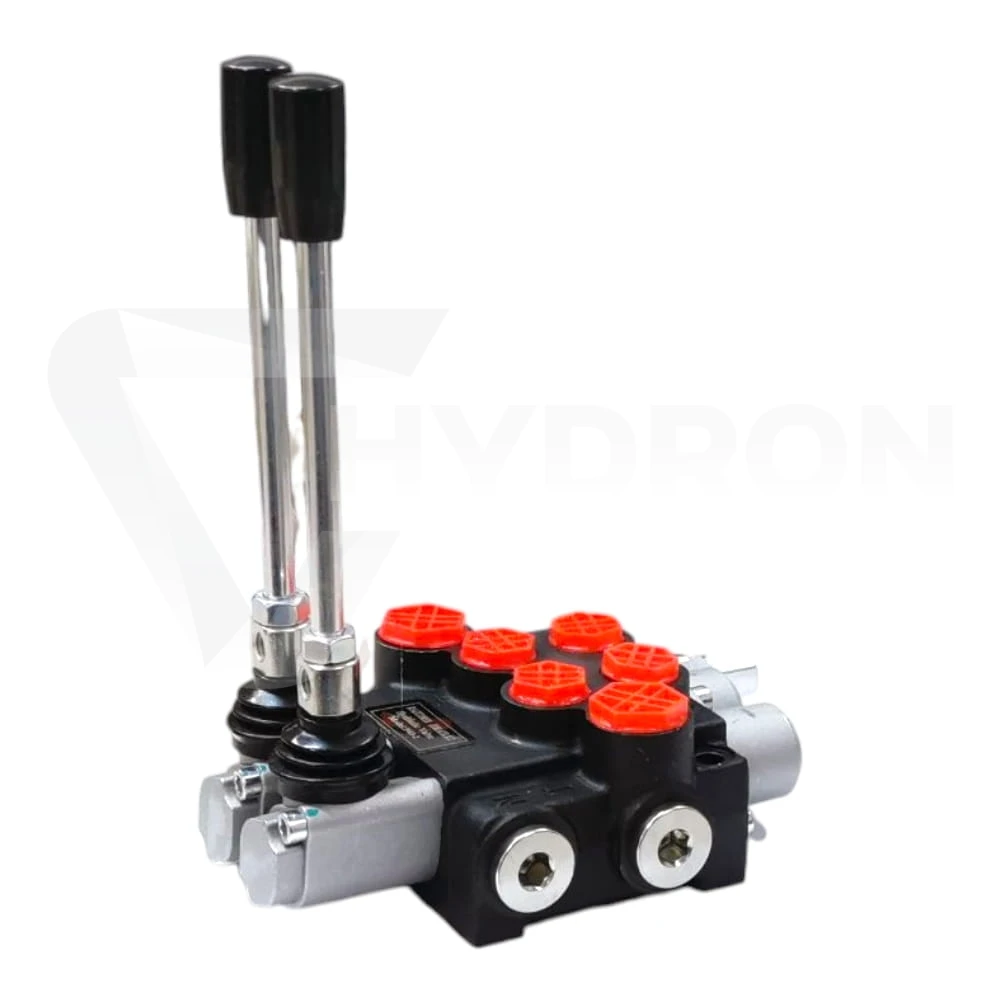

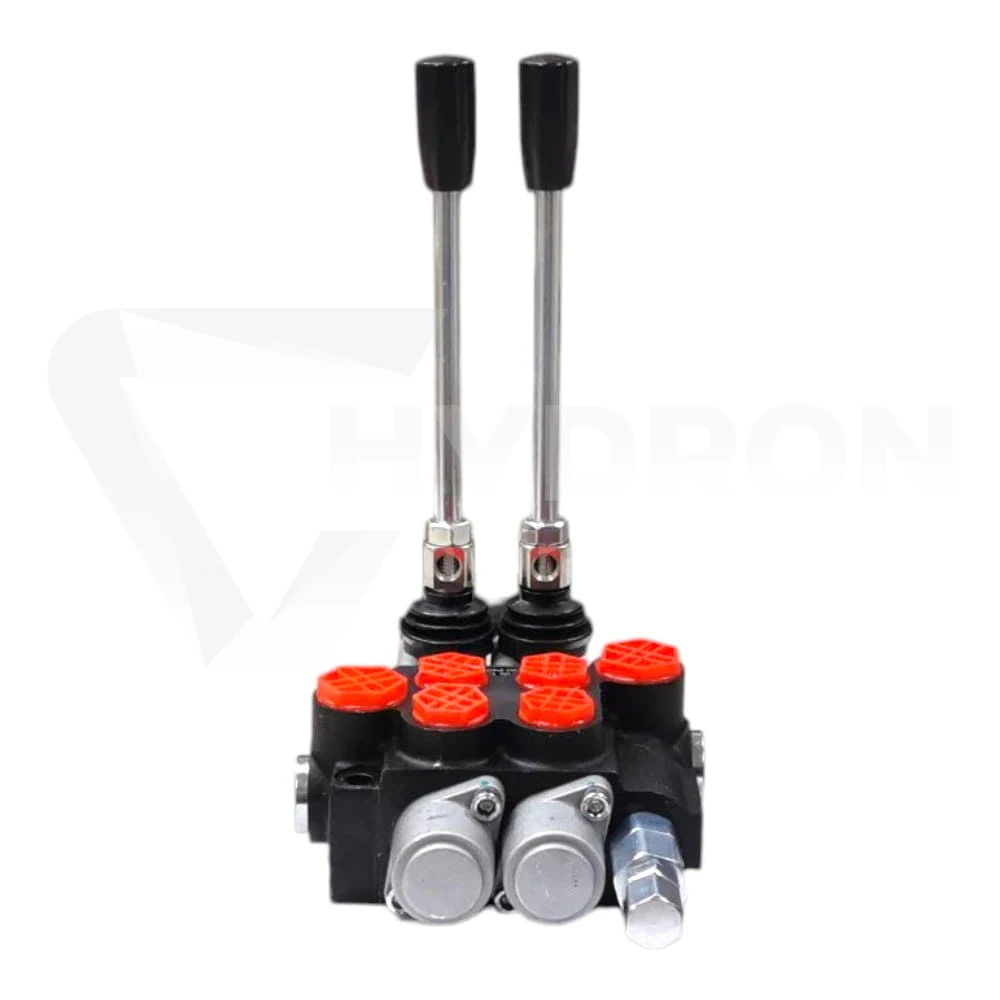

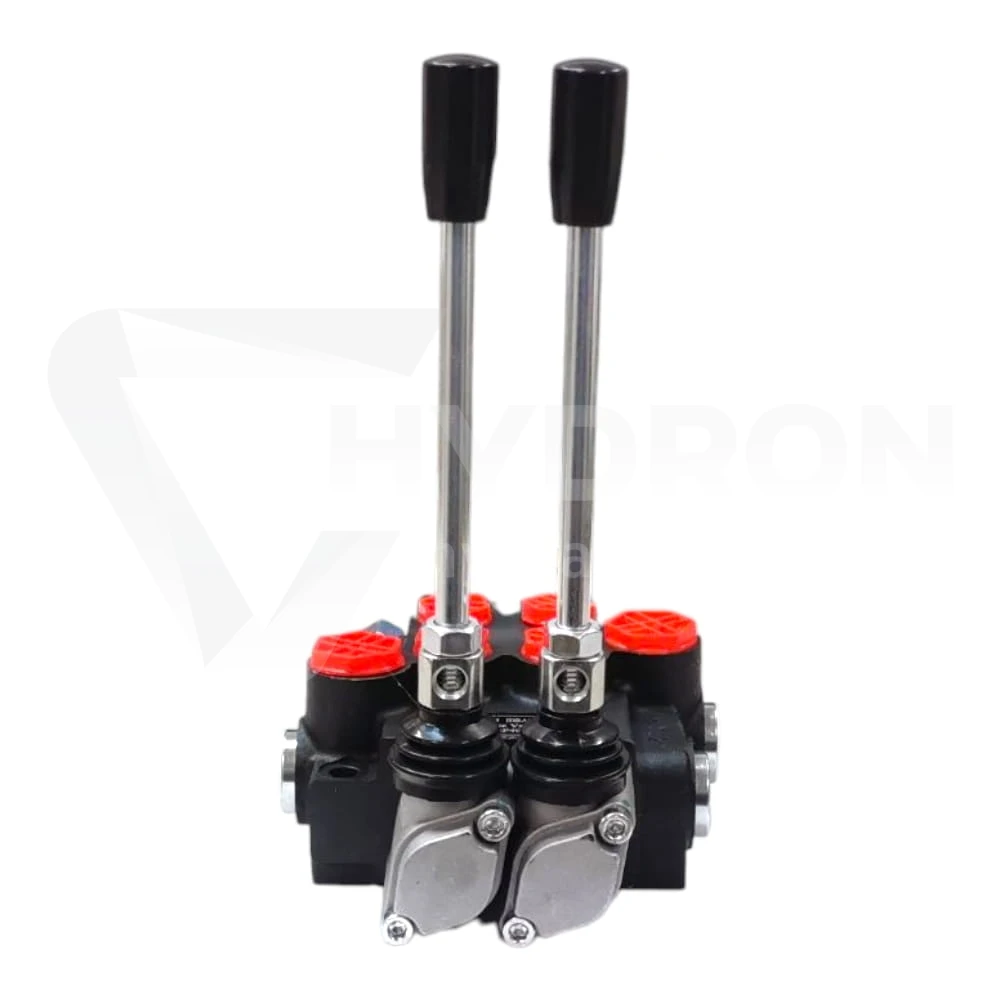

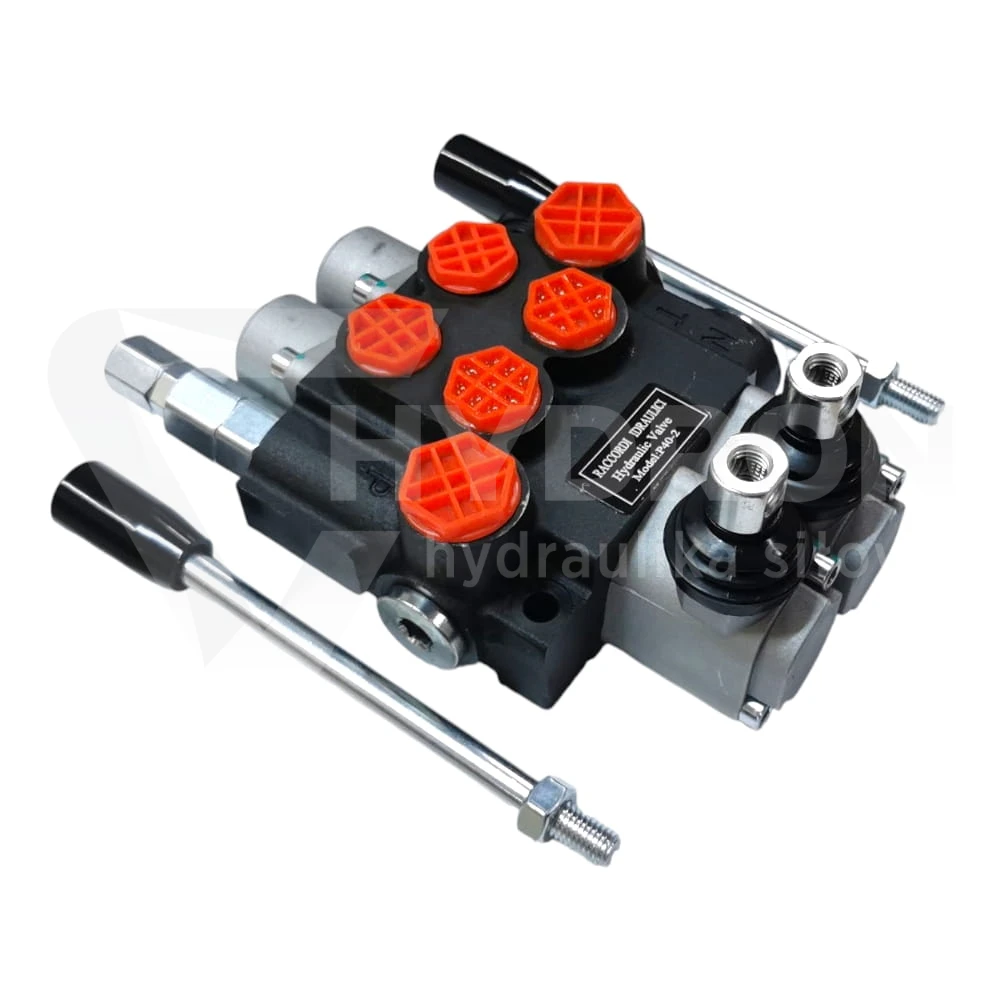

Rozdzielacz hydrauliczny Q35 2-sekcyjny 40L monoblok
Rozdzielacz hydrauliczny Q35 2-sekcyjny 40L to kompaktowy monoblokowy zawór sterujący przeznaczony do układów hydrauliki siłowej o przepływie do 40 l/min. Umożliwia niezależne sterowanie dwoma obwodami roboczymi, co czyni go idealnym rozwiązaniem w maszynach rolniczych, budowlanych oraz w zabudowach specjalistycznych. To solidny element instalacji, który odpowiada za precyzyjną kontrolę kierunku przepływu oleju hydraulicznego i ruchu siłowników.
Czym jest rozdzielacz hydrauliczny 2-sekcyjny
Rozdzielacz hydrauliczny 2-sekcyjny to element sterujący, który rozdziela strumień oleju hydraulicznego pomiędzy dwa niezależne obwody. W praktyce oznacza to możliwość obsługi dwóch siłowników hydraulicznych lub dwóch funkcji maszyny z jednego korpusu zaworu. Model Q35 w wersji monoblokowej posiada zintegrowany korpus, w którym znajdują się dwie sekcje sterujące. Takie rozwiązanie zwiększa sztywność konstrukcji, minimalizuje ryzyko nieszczelności i upraszcza montaż w porównaniu do rozdzielaczy segmentowych. W układzie współpracuje z elementami takimi jak Pompy hydrauliczne, Siłowniki hydrauliczne oraz węże hydrauliczne
Budowa i wykonanie monobloku Q35
Korpus rozdzielacza wykonany jest z wytrzymałego odlewu stalowego, odpornego na wysokie ciśnienia robocze oraz zmienne warunki eksploatacyjne. Monoblokowa konstrukcja oznacza, że wszystkie sekcje są zintegrowane w jednym bloku, co ogranicza ilość połączeń gwintowanych i punktów potencjalnych wycieków. Precyzyjnie wykonane suwaki sterujące zapewniają płynną pracę i dokładne pozycjonowanie przepływu oleju. Zastosowane uszczelnienia są przystosowane do pracy z typowymi olejami hydraulicznymi stosowanymi w hydraulice siłowej. Konstrukcja umożliwia łatwe podłączenie przewodów poprzez standardowe porty przyłączeniowe, kompatybilne z popularnymi złączkami hydraulicznymi.
Jak działa rozdzielacz hydrauliczny
W praktyce wiele osób zadaje pytanie, jak działa rozdzielacz hydrauliczny i od czego zależy jego prawidłowa praca w układzie. Zasada działania opiera się na sterowaniu kierunkiem przepływu oleju hydraulicznego poprzez przesuwanie suwaka wewnątrz korpusu. W położeniu neutralnym olej z pompy przepływa najczęściej swobodnie do powrotu (T), nie powodując ruchu siłowników. Po przestawieniu dźwigni operator zmienia pozycję suwaka, który otwiera kanały prowadzące olej do jednego z portów roboczych (A lub B), jednocześnie umożliwiając powrót oleju z przeciwnej komory siłownika. W efekcie tłoczysko wysuwa się lub cofa, w zależności od kierunku przepływu. To właśnie dlatego tak istotne jest prawidłowe dobranie przepływu, ciśnienia roboczego oraz kompatybilnych elementów, takich jak pompa, siłownik i przewody. Odpowiedź na pytanie jak działa rozdzielacz hydrauliczny pozwala lepiej zrozumieć, dlaczego czystość oleju, szczelność połączeń i poprawne podłączenie portów P, T oraz A/B mają bezpośredni wpływ na trwałość i bezpieczeństwo całego układu hydrauliki siłowej.
Zastosowanie rozdzielacza 40L w praktyce
Rozdzielacz hydrauliczny 40L znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie dwoma funkcjami roboczymi przy umiarkowanym przepływie oleju. Najczęściej montowany jest w: Maszynach rolniczych, takich jak ładowacze czołowe, opryskiwacze, przyczepy wywrotki. Maszynach budowlanych i komunalnych. Urządzeniach warsztatowych i mobilnych agregatach hydraulicznych. Zabudowach specjalistycznych, np. w pojazdach serwisowych. Dzięki przepływowi do 40 l/min rozdzielacz Q35 sprawdza się w instalacjach z pompami o średniej wydajności. W przypadku bardziej rozbudowanych systemów warto rozważyć odpowiedni dobór pompy i filtracji, np. poprzez zastosowanie Filtrów hydraulicznych, które zabezpieczają układ przed zanieczyszczeniami.
Branże, w których stosowany jest rozdzielacz Q35
Rozdzielacze hydrauliczne 2-sekcyjne tego typu wykorzystywane są przede wszystkim w:
- Rolnictwie – modernizacja i naprawa układów hydraulicznych maszyn.
- Serwisach hydrauliki siłowej – jako element wymienny w instalacjach mobilnych.
- Produkcji maszyn i urządzeń – budowa własnych układów sterowania.
- Firmach zajmujących się zabudowami pojazdów specjalnych.
To rozwiązanie uniwersalne, które można zintegrować zarówno w nowych projektach, jak i podczas modernizacji istniejących systemów.
Na co zwrócić uwagę przy montażu

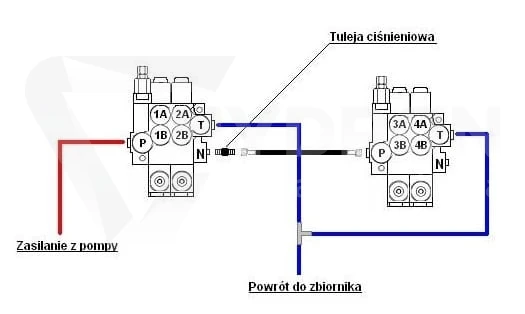

Podczas instalacji rozdzielacza hydraulicznego należy zwrócić uwagę na prawidłowe podłączenie przewodów zasilających (P), powrotu (T) oraz wyjść roboczych (A/B dla każdej sekcji). Niewłaściwe podłączenie może skutkować nieprawidłową pracą siłowników lub wzrostem temperatury oleju. Warto zastosować odpowiednie uszczelnienia gwintów, dopasowane do typu gwintu (np. taśma PTFE lub uszczelnienia dedykowane do gwintów BSP/NPT). Istotne jest również zachowanie czystości montażu – zanieczyszczenia wprowadzone do układu mogą prowadzić do uszkodzenia suwaków i utraty szczelności.

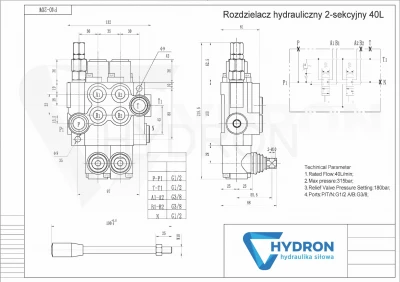

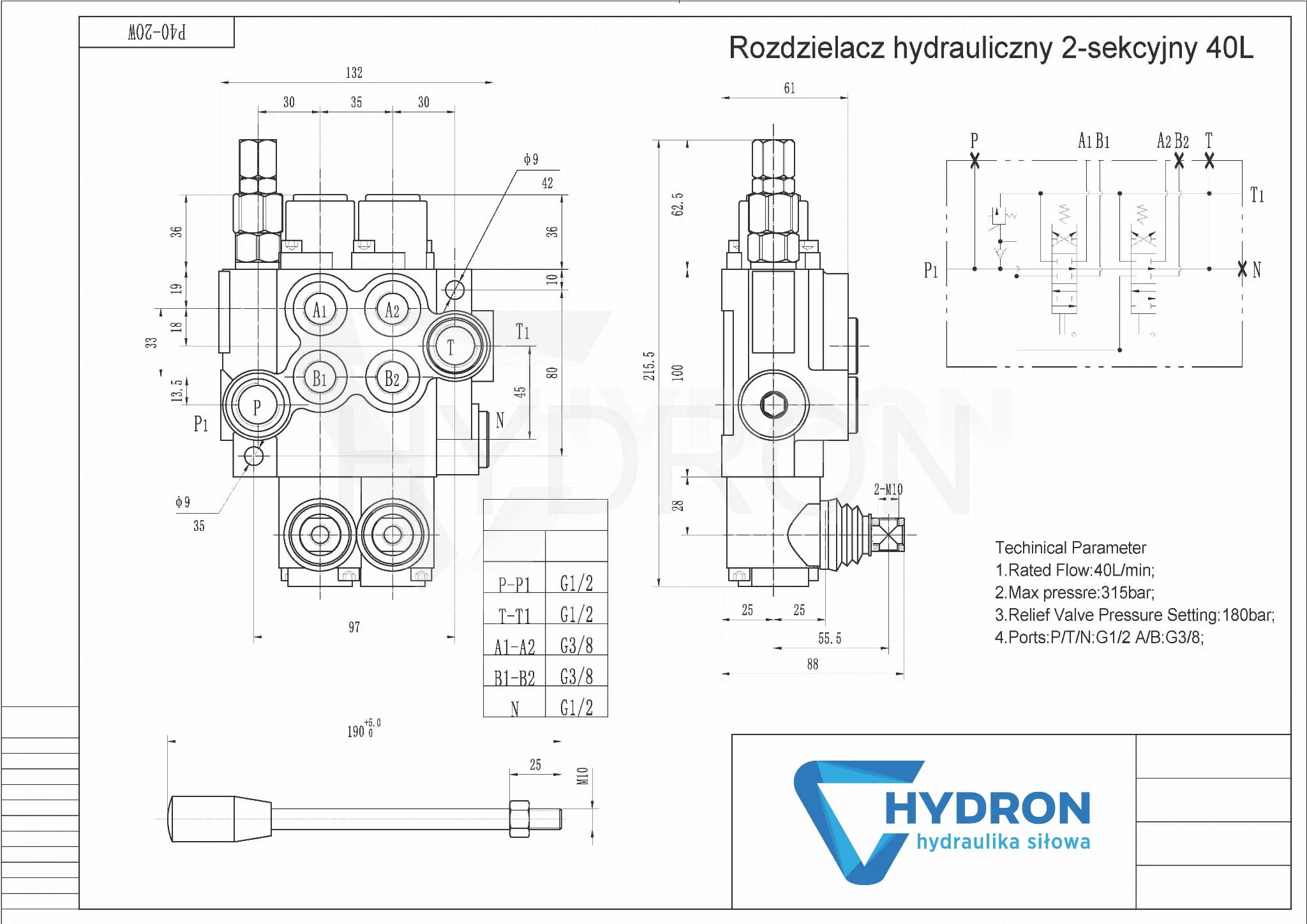

Parametry techniczne :
- Typ: rozdzielacz hydrauliczny monoblokowy, 2-sekcyjny
- Przepływ nominalny: 40 l/min
- Wykonanie: korpus stalowy (odlewany)
- Liczba sekcji: 2
- Typ sterowania: manualne (dźwignie)
- Zastosowanie: układy hydrauliki siłowej w maszynach rolniczych i budowlanych
- Sposób montażu: montaż sztywny do konstrukcji maszyny
Jeżeli potrzebujesz wsparcia w doborze odpowiedniego rozdzielacza hydraulicznego do swojej maszyny, skontaktuj się z zespołem Hydron. Pomożemy dobrać właściwe parametry, przewody oraz elementy współpracujące, tak aby cały układ hydrauliki siłowej działał stabilnie i bezpiecznie
