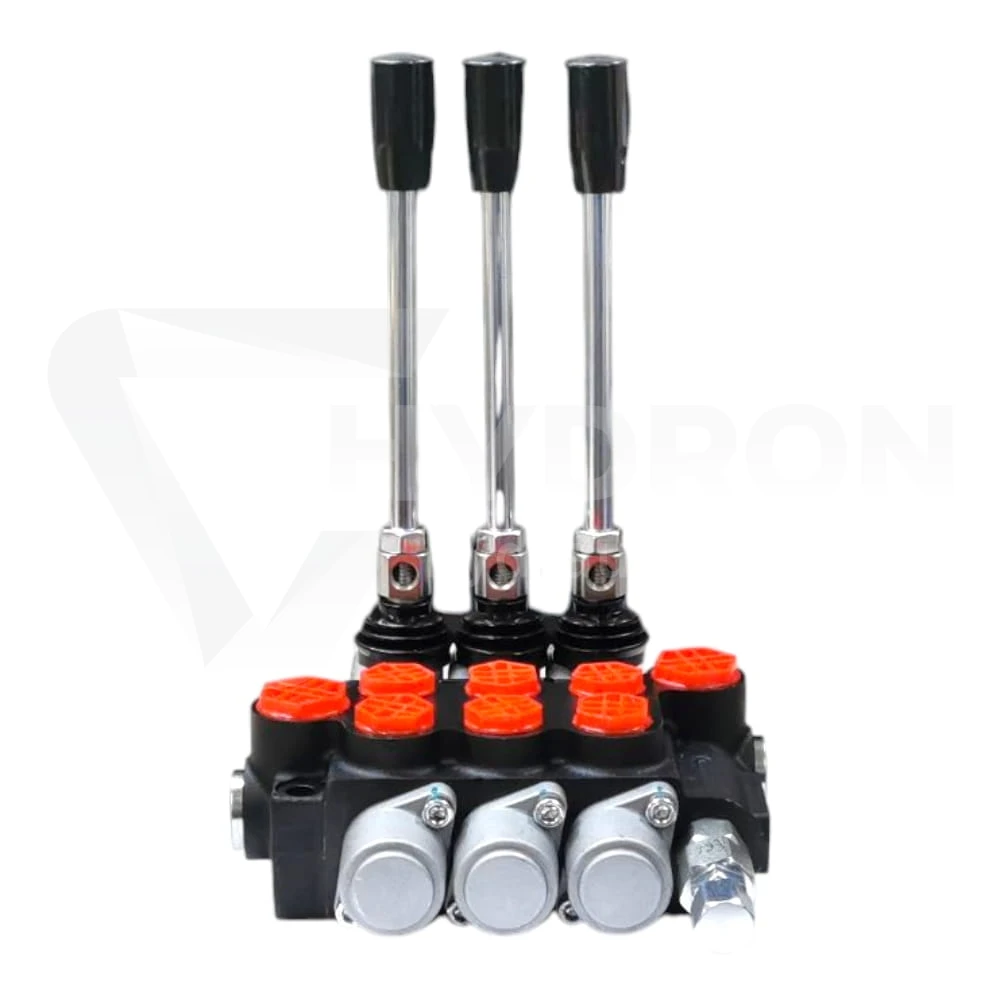

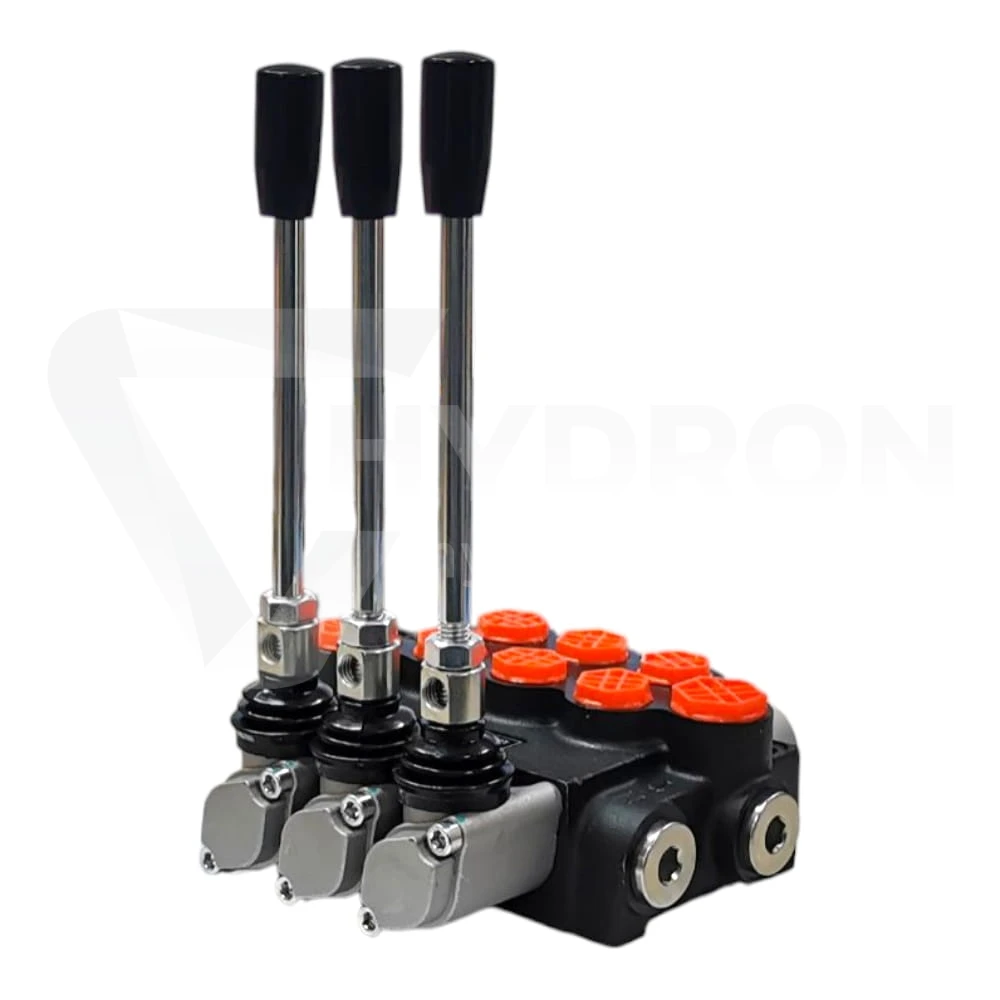

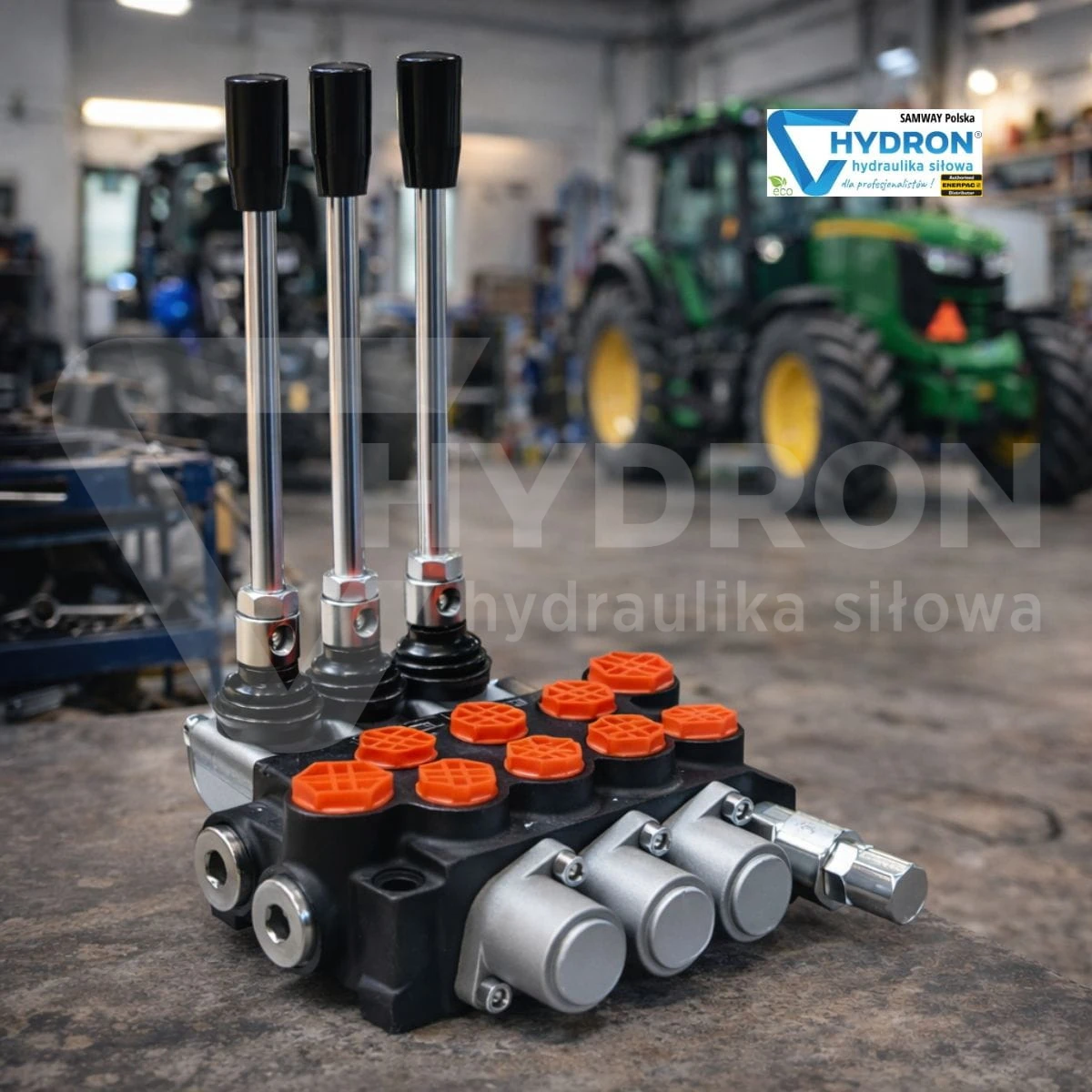

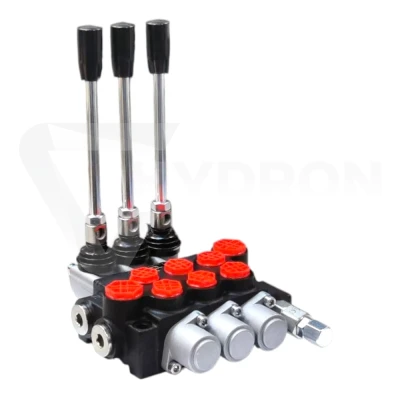

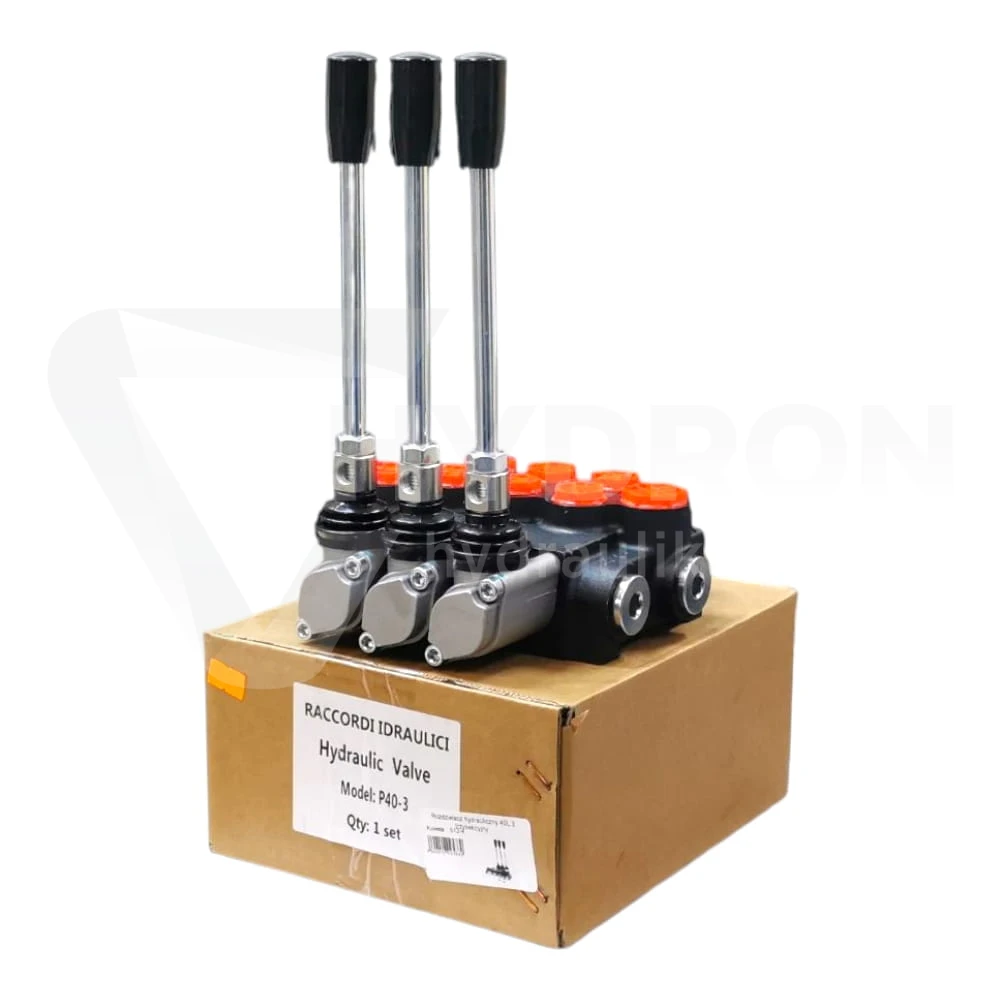

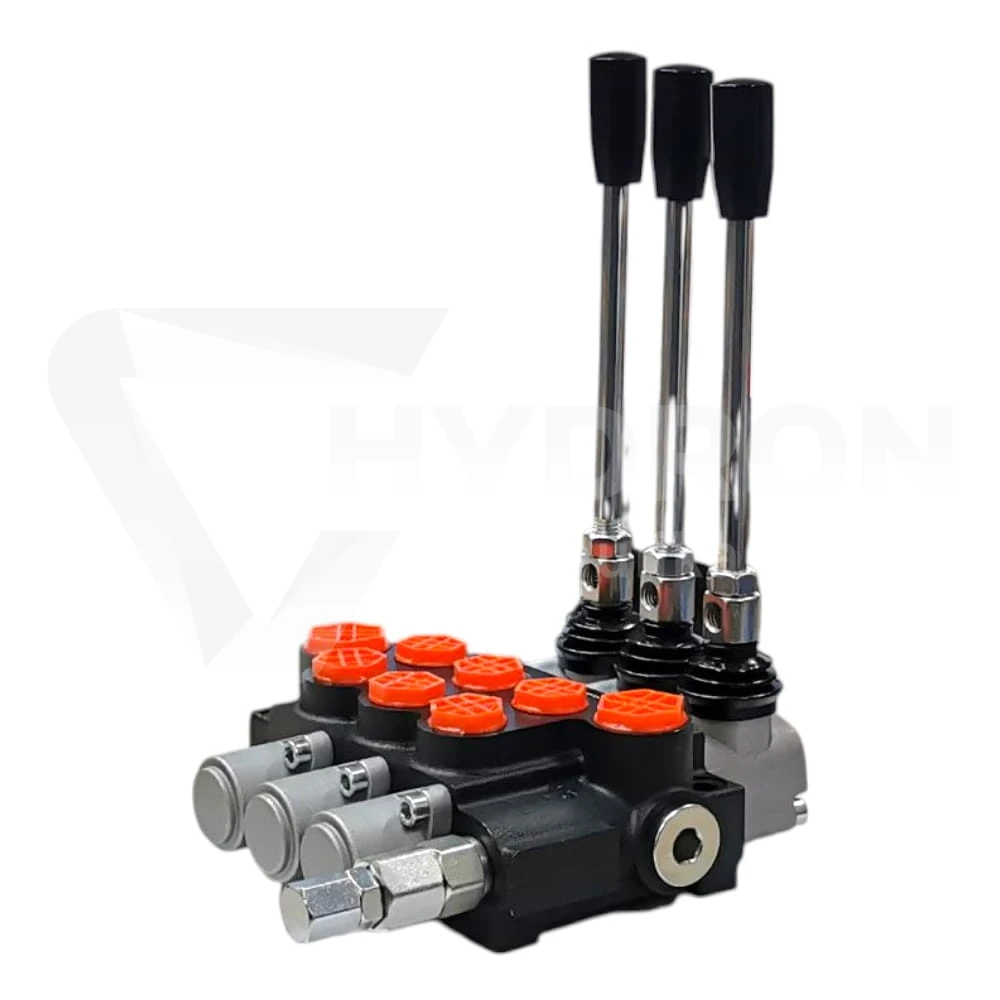

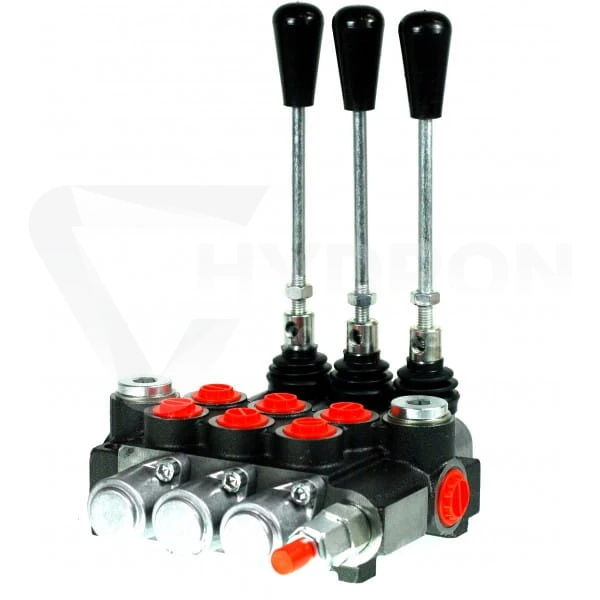

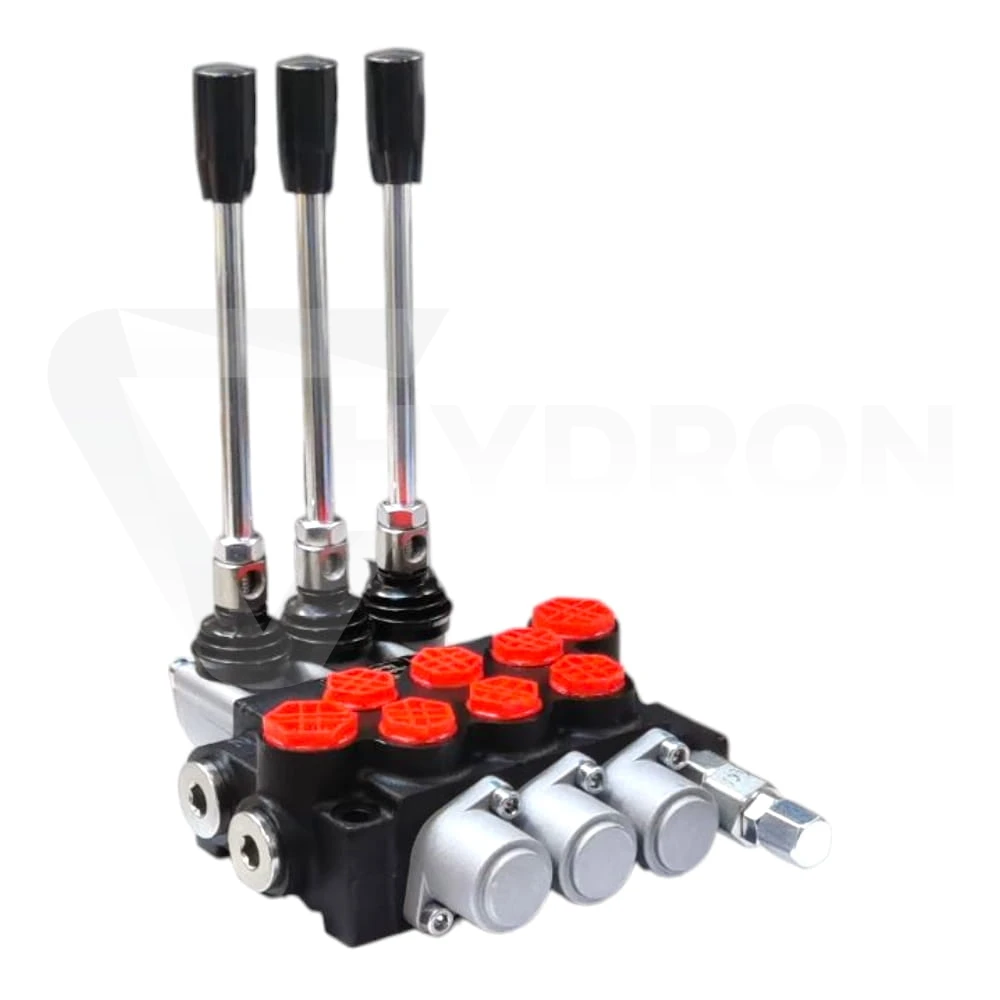

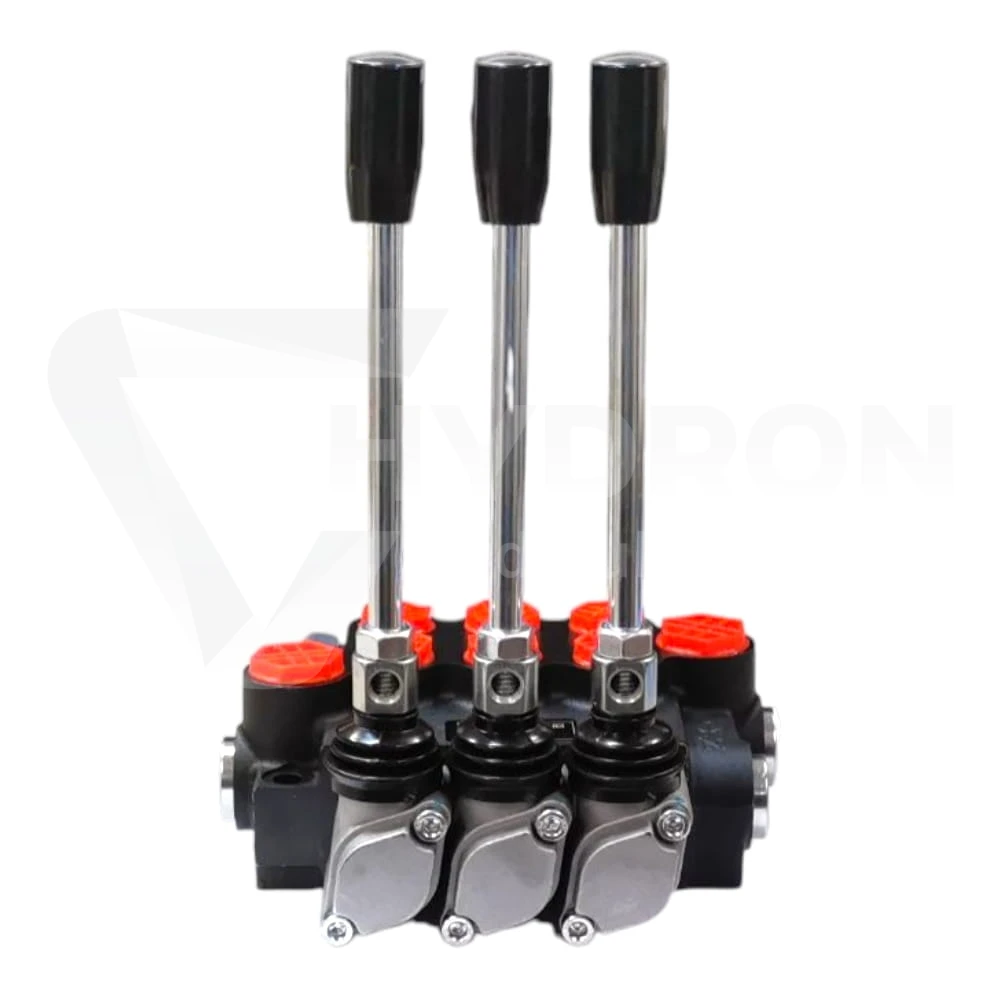

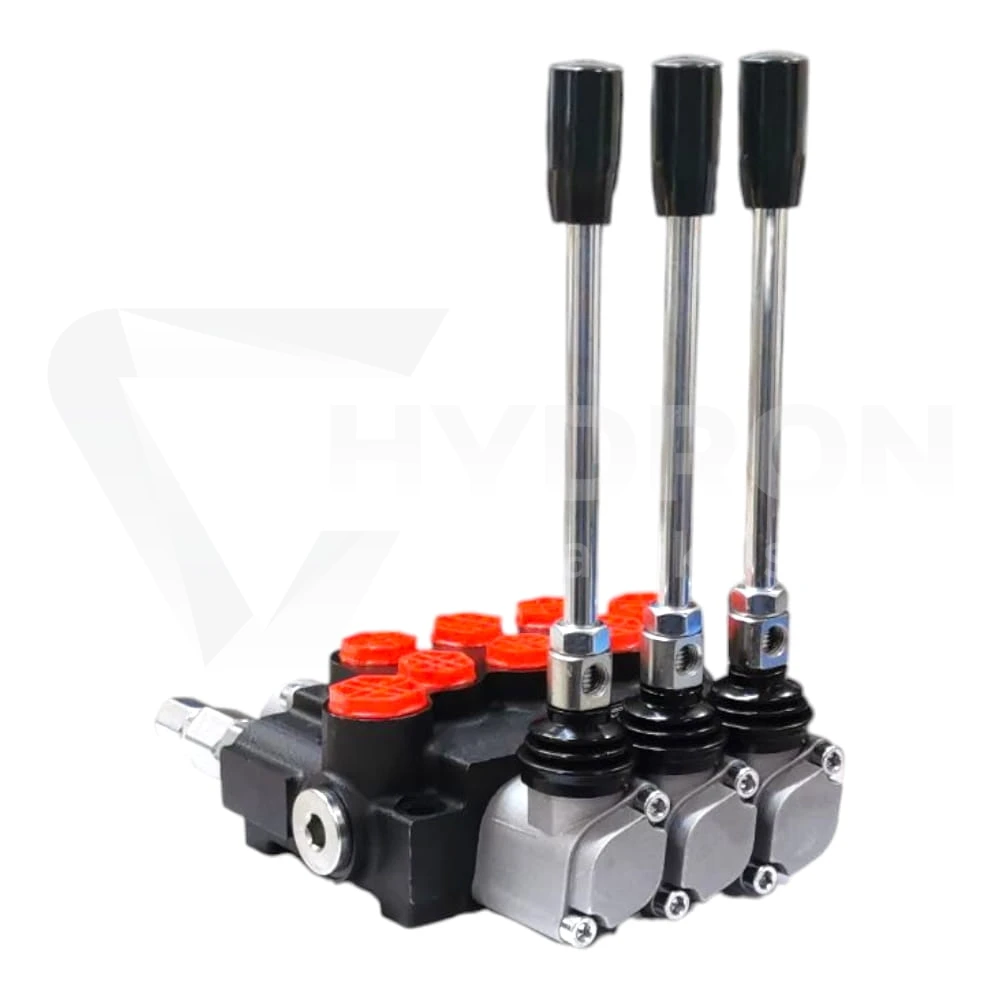

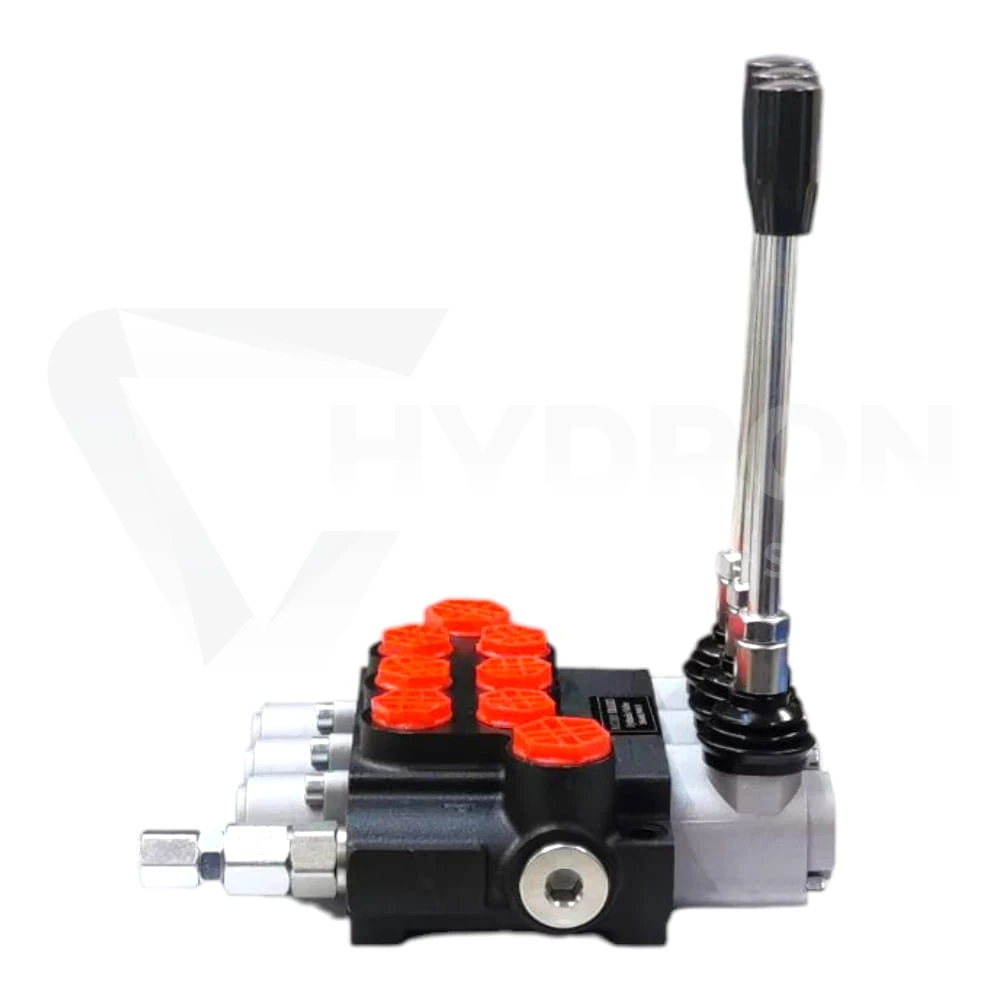

Rozdzielacz hydrauliczny 40L 3 trzysekcyjny

Przejdź do sekcji Opinie

485,10 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ rozdzielacza rozdzielacz ręczny (zwykły)
Ilość sekcji rozdzielacza 3 - sekcyjny
Przepływ oleju ( w litrach ) 40L

Opis

Rozdzielacz hydrauliczny 40L 3 trzysekcyjny

Czym jest rozdzielacz hydrauliczny 40L 3 trzysekcyjny

Rozdzielacz hydrauliczny 40L 3 trzysekcyjny to element sterujący przepływem oleju w układzie hydrauliki siłowej. Jego zadaniem jest kierowanie medium roboczego do odpowiednich odbiorników, najczęściej do siłowników hydraulicznych, tak aby możliwe było wykonywanie ruchów roboczych w maszynach i urządzeniach. Tego typu rozdzielacz znajduje zastosowanie wszędzie tam, gdzie potrzebna jest ręczna kontrola kilku obwodów hydraulicznych z jednego bloku. W praktyce oznacza to wygodne sterowanie trzema niezależnymi sekcjami roboczymi, co jest bardzo przydatne w maszynach rolniczych, budowlanych, leśnych, komunalnych i przemysłowych.

Budowa i konstrukcja rozdzielacza

Oferowany model jest rozdzielaczem ręcznym monoblokowym, czyli wykonanym w zwartej, jednolitej obudowie. Taka konstrukcja dobrze sprawdza się w instalacjach, w których liczy się trwałość, prosty montaż oraz ograniczenie liczby potencjalnych miejsc nieszczelności. Rozdzielacz posiada trzy sekcje sterowane dźwigniami na sprężynie. Po zwolnieniu dźwigni sekcja samoczynnie wraca do położenia neutralnego, co zwiększa bezpieczeństwo i ułatwia codzienną pracę operatora. Ważnym elementem konstrukcji jest również zawór przelewowy i zawór zwrotny, które mają duże znaczenie dla ochrony całego układu hydraulicznego przed przeciążeniem oraz niekontrolowanym przepływem oleju.

Zasada działania w układzie hydraulicznym

Rozdzielacz pracuje w trzech podstawowych położeniach dźwigni. W położeniu neutralnym przepływ oleju pozostaje w stanie spoczynku lub przebiega zgodnie z konstrukcją układu, natomiast po przestawieniu dźwigni do przodu lub do tyłu olej kierowany jest do odpowiednich portów roboczych. Dzięki temu możliwe jest sterowanie ruchem siłownika w jednym lub w obu kierunkach. Rozdzielacz hydrauliczny 40L 3 trzysekcyjny może współpracować zarówno z siłownikami dwustronnego działania, jak i z siłownikami jednostronnego działania, dlatego znajduje szerokie zastosowanie w wielu typach maszyn. W praktyce odpowiada za precyzyjne sterowanie funkcjami roboczymi, takimi jak podnoszenie, opuszczanie, wysuw czy przechył elementów roboczych.

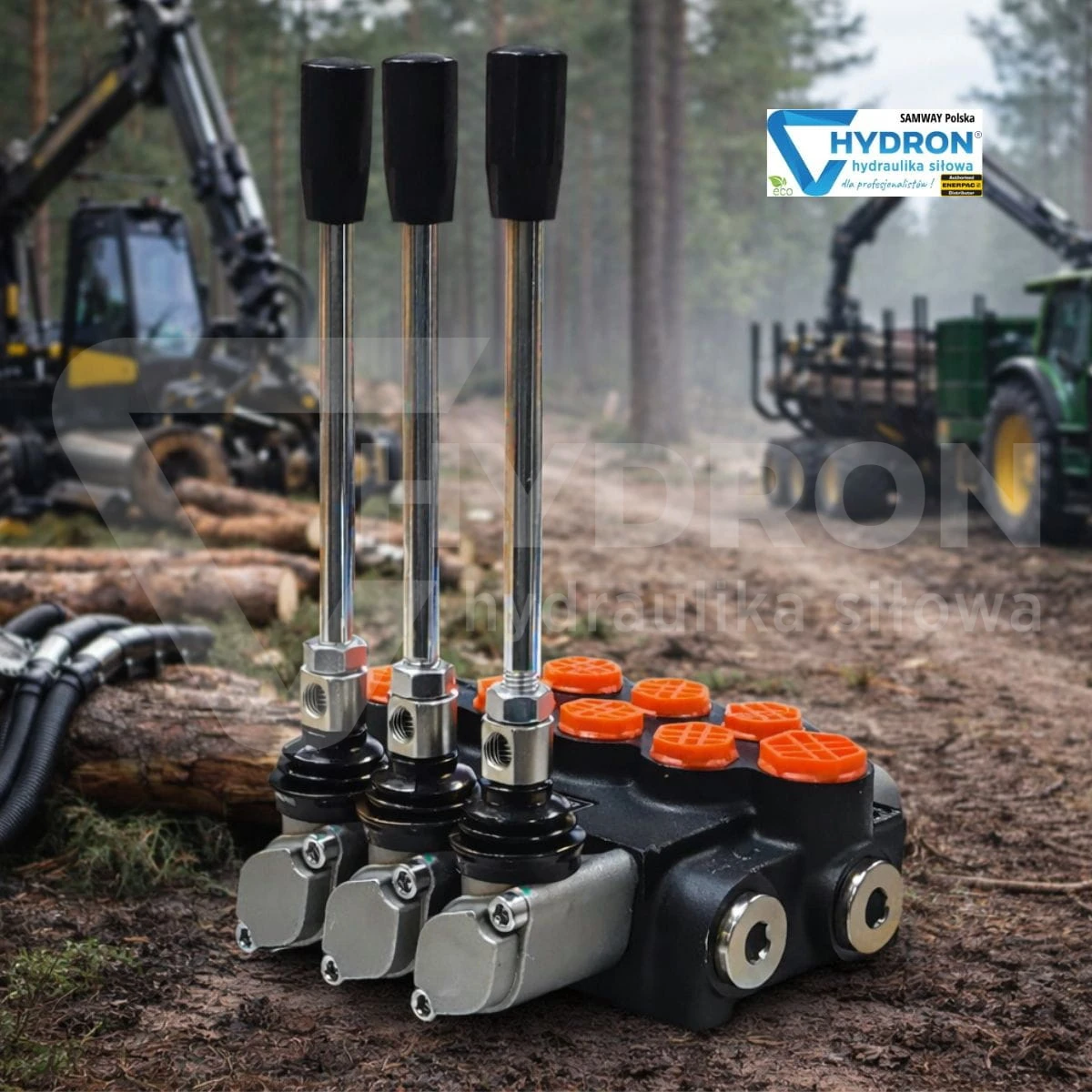

Gdzie znajduje zastosowanie rozdzielacz trzysekcyjny 40L

Rozdzielacze trzysekcyjne o przepływie 40 litrów na minutę są często wybierane do maszyn rolniczych, ładowaczy, przyczep wywrotek, małych agregatów hydraulicznych, urządzeń warsztatowych oraz rozmaitych zabudów specjalnych. Sprawdzają się tam, gdzie potrzebne jest sterowanie kilkoma obwodami roboczymi bez stosowania rozbudowanej automatyki. Taki rozdzielacz bywa montowany również w maszynach budowlanych i leśnych, a także w układach modernizowanych lub projektowanych od podstaw. Dzięki zwartej budowie i ręcznemu sterowaniu jest rozwiązaniem praktycznym, trwałym i łatwym w obsłudze.

Najważniejsze cechy użytkowe

Dużą zaletą tego modelu jest przepływ 40 l/min, który pozwala na sprawną pracę w wielu standardowych układach hydrauliki siłowej. Maksymalne ciśnienie robocze do 300 bar umożliwia wykorzystanie rozdzielacza w wymagających warunkach pracy, natomiast zakres temperatur od -40°C do +60°C pozwala na stosowanie go zarówno w maszynach pracujących sezonowo na zewnątrz, jak i w urządzeniach użytkowanych w warsztatach czy halach produkcyjnych. Fabryczne ustawienie zaworu przelewowego na 180 bar z możliwością regulacji daje użytkownikowi większą elastyczność przy dopasowaniu elementu do parametrów całego układu.

Jak dobrać odpowiedni rozdzielacz hydrauliczny

Przy doborze rozdzielacza należy zwrócić uwagę przede wszystkim na liczbę sekcji, wymagany przepływ, maksymalne ciśnienie robocze oraz rodzaj gwintów przyłączy. W tym modelu gwinty zasilania i powrotu mają rozmiar 1/2", natomiast wyjścia na siłownik 3/8". To bardzo ważne z punktu widzenia kompatybilności z pozostałymi elementami instalacji, takimi jak przewody, przyłącza czy siłowniki. Równie istotne jest ustalenie, czy w danej maszynie pracują siłowniki jednostronnego, czy dwustronnego działania. Należy także sprawdzić wydajność pompy hydraulicznej, aby rozdzielacz nie ograniczał przepływu i nie powodował niepotrzebnych strat ciśnienia.

Najczęstsze błędy przy wyborze rozdzielacza

Jednym z najczęstszych błędów jest dobór modelu o zbyt małym przepływie względem wydajności pompy. Taka sytuacja może powodować spadki wydajności, przegrzewanie oleju oraz mniej płynną pracę całego układu. Kolejnym problemem jest niedopasowanie gwintów do istniejącej instalacji hydraulicznej. Użytkownicy często pomijają również sprawdzenie maksymalnego ciśnienia roboczego, a to może prowadzić do przeciążenia elementu i skrócenia jego żywotności. Błędem bywa także nieuwzględnienie typu siłownika oraz sposobu pracy sekcji, zwłaszcza gdy maszyna ma wykonywać konkretne, powtarzalne ruchy robocze.

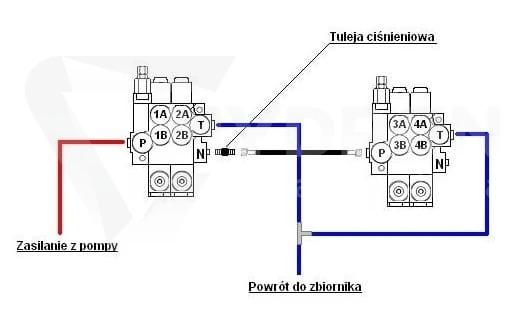

Montaż i współpraca z innymi elementami instalacji

Aby rozdzielacz hydrauliczny 40L 3 trzysekcyjny pracował prawidłowo, powinien być zamontowany w układzie zgodnie z kierunkiem przepływu oraz przeznaczeniem poszczególnych portów. Warto zadbać o prawidłowe połączenie go z elementami takimi jak węże hydrauliczne, przewody hydrauliczne, złączki hydrauliczne oraz innymi podzespołami odpowiedzialnymi za szczelność i bezpieczeństwo pracy. Dobrze dobrane komponenty wpływają na trwałość całego układu oraz ograniczają ryzyko wycieków i awarii. W praktyce równie istotna jest poprawna regulacja zaworu przelewowego, który powinien być ustawiony zgodnie z wymaganiami konkretnej instalacji.

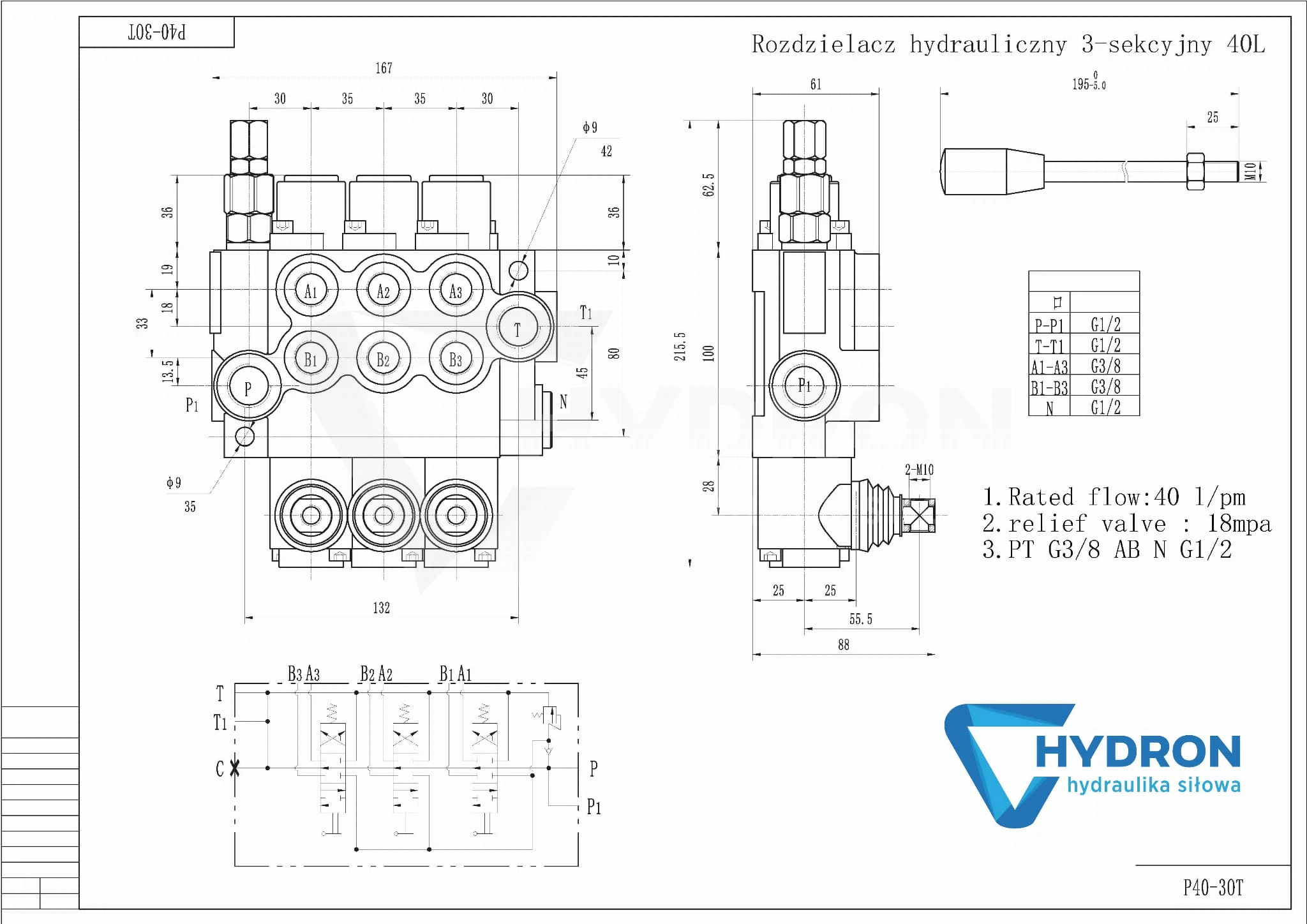

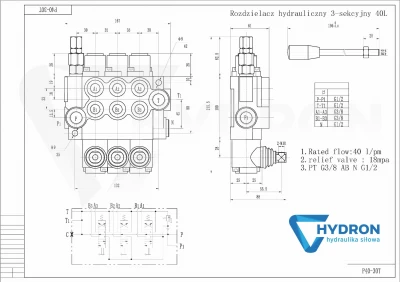

Parametry techniczne

Rozdzielacz jest wersją ręczną, trzysekcyjną,
przeznaczoną do pracy z przepływem oleju do 40 l/min.
Gwinty zasilania i powrotu mają rozmiar 1/2",
gwinty wyjścia na siłownik 3/8".
Maksymalne ciśnienie pracy wynosi 300 bar.
Zakres temperatury pracy mieści się od -40°C do +60°C.
Model posiada zawór przelewowy oraz zawór zwrotny.
Zawór przelewowy jest ustawiony fabrycznie na 180 bar, z możliwością dalszej regulacji.
Dźwignie pracują na sprężynie i samoczynnie wracają do położenia neutralnego.

FAQ

Czy ten rozdzielacz hydrauliczny nadaje się do siłowników dwustronnego działania? Tak, model może współpracować z siłownikami dwustronnego działania, a także z siłownikami jednostronnego działania.

Czy rozdzielacz posiada zawór przelewowy? Tak, rozdzielacz jest wyposażony w zawór przelewowy oraz zawór zwrotny.

Na jakie ciśnienie ustawiony jest zawór przelewowy? Fabryczne ustawienie wynosi 180 bar, ale zawór ma możliwość regulacji.

Jakie są gwinty przyłączeniowe w tym modelu? Zasilanie i powrót mają gwint 1/2", natomiast wyjścia na siłownik gwint 3/8".

Do jakich maszyn można zastosować rozdzielacz trzysekcyjny 40L? Taki model znajduje zastosowanie między innymi w maszynach rolniczych, budowlanych, leśnych, warsztatowych oraz w różnych układach hydrauliki mobilnej i przemysłowej.
