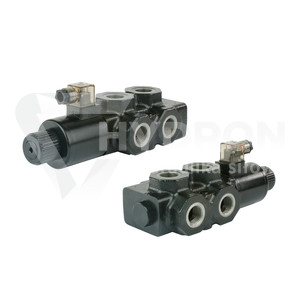

Elektrozawory hydrauliczne 6/2 – Zaawansowane dzielniki strumienia roboczego

Elektrozawory hydrauliczne 6/2, klasyfikowane w nomenklaturze inżynieryjnej jako sześciodrogowe, dwupołożeniowe rozdzielacze suwakowe, stanowią zaawansowane komponenty przeznaczone do precyzyjnego i bezawaryjnego zarządzania strugą cieczy roboczej w układach hydrauliki siłowej. Urządzenia te pełnią funkcję elektromagnetycznych dzielników bliźniaczych. Pozwalają one na naprzemienne zasilanie i sterowanie dwoma niezależnymi odbiornikami (np. dwoma siłownikami dwustronnego działania lub silnikami hydraulicznymi) przy wykorzystaniu tylko jednej, istniejącej sekcji rozdzielacza głównego. Sygnał elektryczny podany na elektromagnes natychmiastowo przesterowuje suwak wewnętrzny, przekierowując wydatek pompy na drugi obwód roboczy. Takie rozwiązanie eliminuje konieczność fizycznej rozbudowy bloku rozdzielacza o dodatkowe sekcje mechaniczne, co drastycznie redukuje masę własną instalacji, upraszcza prowadzenie przewodów ciśnieniowych oraz minimalizuje straty energii wywołane spadkami ciśnienia.

Zastosowanie i charakterystyka techniczna

Konstrukcja elektrozaworów 6/2 opiera się na monolitycznym korpusie odlewanym z wysokowytrzymałego żeliwa sferoidalnego lub stali poddanej specjalistycznej obróbce termicznej. Materiały te gwarantują pełną sztywność strukturalną oraz odporność na piki ciśnieniowe dochodzące w portach głównych do 210-350 bar, w zależności od wybranego modelu i średnicy przyłączy. Precyzyjnie spasowana, szlifowana oraz honowana para suwak-korpus redukuje wewnętrzne przecieki krawędziowe do absolutnego minimum. Pozwala to na stabilne utrzymanie pozycji roboczej odbiornika nawet pod maksymalnym obciążeniem statycznym.

Komponenty te są w pełni przystosowane do pracy z mineralnymi olejami hydraulicznymi klas HL, HLP oraz HVLP, zgodnymi z wytycznymi normy ISO 6743/4. Właściwa charakterystyka cieczy ma główne znaczenie dla sprawności układu. W tym celu należy stosować wyłącznie czysty, wysokiej jakości olej hydrauliczny o optymalnej lepkości kinematycznej. Szeroki zakres dopuszczalnych temperatur pracy (od -25°C do +90°C) umożliwia bezawaryjną eksploatację maszyn w skrajnych warunkach środowiskowych. Cewki elektromagnetyczne, montowane w standardzie ze złączem wtykowym ISO 4400 (DIN 43650), charakteryzują się klasą izolacji H oraz stopniem ochrony IP65, co zabezpiecza układ elektryczny przed wnikaniem wilgoci, kurzu i pyłu.

Główne obszary implementacji elektrozaworów 6/2:

• Maszyny budowlane: Sterowanie dodatkowym osprzętem roboczym (tzw. trzecia sekcja) w minikoparkach i ładowarkach – obsługa chwytaków, skrętu łyżki lub szybkozłączy.
• Maszyny rolnicze i leśne: Rozbudowa funkcjonalności ładowaczy czołowych (TUR), obrotu pługa, ramion opryskiwaczy oraz chwytaków do drewna, gdzie rozdzielacze hydrauliczne wymagają powielenia linii wyjściowych.
• Transport i pojazdy specjalistyczne: Układy przełączania zasilania pomiędzy obwodem głównym żurawi HDS a hydraulicznymi stopami podpór stabilizujących.

Dla zachowania pełnej żywotności wewnętrznych pasowań suwakowych priorytetem jest ochrona przed zanieczyszczeniami stałymi. Prawidłowo zamontowany w układzie filtr hydrauliczny o odpowiedniej mikronowości skutecznie eliminuje ryzyko zatarcia suwaka.

Podział asortymentu ze względu na napięcie zasilania

W celu optymalnej integracji z instalacją elektryczną maszyn i pojazdów, kategoria elektrozaworów 6/2 została podzielona na dwie podstawowe grupy zasilania. Wybór odpowiedniego napięcia cewki elektromagnetycznej jest determinowany specyfikacją techniczną prądnicy lub akumulatora maszyny nadrzędnej.

1. Elektrozawory 6/2 – Zasilanie 12V DC

Dedykowane do instalacji nisko-napięciowych, powszechnie stosowanych w ciągnikach rolniczych, maszynach komunalnych, samochodach dostawczych oraz mniejszym sprzęcie budowlanym (np. minikoparki). Cewki 12V DC charakteryzują się wyższym natężeniem pobieranego prądu przy danej mocy znamionowej. Wymaga to zastosowania odpowiednio zwymiarowanych przewodów elektrycznych, aby zapobiec spadkom napięcia na linii zasilającej.

2. Elektrozawory 6/2 – Zasilanie 24V DC

Zaprojektowane z myślą o ciężkich aplikacjach przemysłowych, samochodach ciężarowych, maszynach leśnych (harwestery, forwardery) oraz dużym sprzęcie budowlanym. Dzięki wyższemu napięciu znamionowemu cewki te pobierają o połowę mniejszy prąd (natężenie w amperach) niż wersje 12V o tej samej mocy magnetycznej. Ogranicza to wydzielanie ciepła w obwodzie sterującym, minimalizuje straty energii i pozwala na implementację okablowania o mniejszym przekroju poprzecznym, co stanowi standard w instalacjach przemysłowych i ciężkich pojazdach.

Dlaczego warto wybrać nasze komponenty? Korzyść techniczna

Oferowane w sklepie Hydron elektrozawory 6/2 produkowane są z zachowaniem rygorystycznych norm DIN oraz ISO, co gwarantuje pełną powtarzalność geometryczną i materiałową. Przyłącza robocze (gwinty wewnętrzne calowe BSP) nacinane są zgodnie ze specyfikacją ISO 228/1, zapobiegając odkształceniom korpusu podczas montażu. Wszystkie cewki elektromagnetyczne posiadają charakterystykę pracy ED 100% (tryb pracy ciągłej), co eliminuje ryzyko przegrzania elektromagnesu przy długotrwałym zasilaniu. Ponadto zawory wyposażone są w mechaniczny trzpień sterowania awaryjnego, umożliwiający ręczne przestawienie suwaka podczas prac konserwacyjnych lub w przypadku nagłego zaniku prądu w maszynie.

Tabela porównawcza specyfikacji technicznej

Najczęściej zadawane pytania (FAQ)

1. Czy cewkę 12V można zamienić na cewkę 24V na tym samym korpusie elektrozaworu 6/2?
Tak, w większości profesjonalnych zaworów suwakowych konstrukcja mechaniczna korpusu oraz tulei elektromagnesu (tzw. trzpienia cewki) jest w pełni ujednolicona. Oznacza to, że parametry hydrauliczne zaworu nie zależą od napięcia sterującego. W przypadku modernizacji instalacji elektrycznej maszyny z 12V na 24V wystarczy zdemontować nakrętkę blokującą, zsunąć starą cewkę i założyć nowy element o napięciu 24V, zachowując ten sam korpus hydrauliczny.

2. Jakie są konsekwencje spadku napięcia zasilającego poniżej wartości znamionowej?
Wartość siły magnetycznej generowanej przez cewkę jest bezpośrednio zależna od dostarczanego prądu. Jeśli napięcie w obwodzie sterującym spadnie poniżej dopuszczalnej tolerancji (zazwyczaj poniżej 10% wartości nominalnej, czyli <10.8V dla układów 12V oraz <21.6V dla układów 24V), elektromagnes nie wygeneruje wystarczającej siły uciągu. W efekcie suwak nie pokona oporu wewnętrznej sprężyny powrotnej oraz naporu hydrodynamicznego strugi oleju, co doprowadzi do niepełnego przesterowania kanałów, dławienia przepływu, wzrostu temperatury medium i nieprawidłowego działania odbiorników.

3. Kiedy w elektrozaworach 6/2 wymagany jest montaż zewnętrznej linii drenażowej?
Podłączenie portu drenażu zewnętrznego bezpośrednio do zbiornika oleju staje się technicznie konieczne, gdy ciśnienie zwrotne w liniach powrotnych (przeciwciśnienie) przekracza dopuszczalną wytrzymałość mechaniczną komory uszczelniającej suwaka (najczęściej próg ten wynosi od 25 do 50 bar). Brak drenażu w warunkach wysokiego przeciwciśnienia wywoła zjawisko blokady hydrostatycznej suwaka – ciecz zgromadzona w komorach sprężyn uniemożliwi przesunięcie suwaka przez cewkę, a w skrajnych przypadkach doprowadzi do rozsadzenia uszczelnień cewki.

4. Jak dobrać wielkość przepływu elektrozaworu 6/2 (50, 60, 90 czy 140 l/min) do układu?
Dobór parametru przepływu musi być ściśle skorelowany z maksymalnym wydatkiem pompy hydraulicznej zasilającej daną magistralę, a nie z pojemnością siłownika. Jeśli nominalny wydatek układu wynosi np. 75 l/min, należy wybrać zawór o przepustowości do 90 l/min. Zastosowanie zbyt małego zaworu (np. 50 l/min) wywoła gwałtowny wzrost oporów przepływu i potężny spadek ciśnienia, co doprowadzi do kawitacji, pienienia się oleju oraz szybkiego przegrzania całego systemu hydraulicznego.
